Висівний апарат

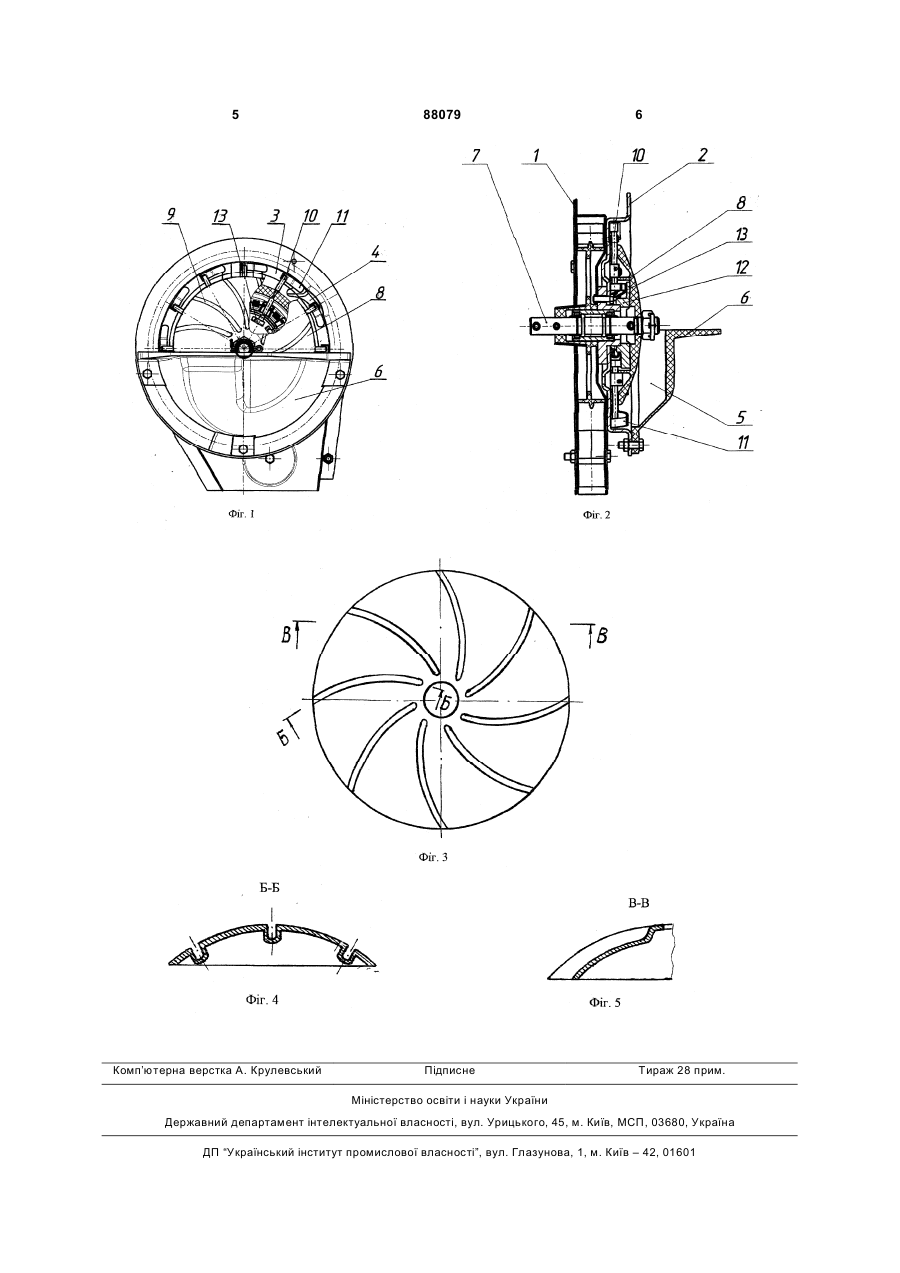

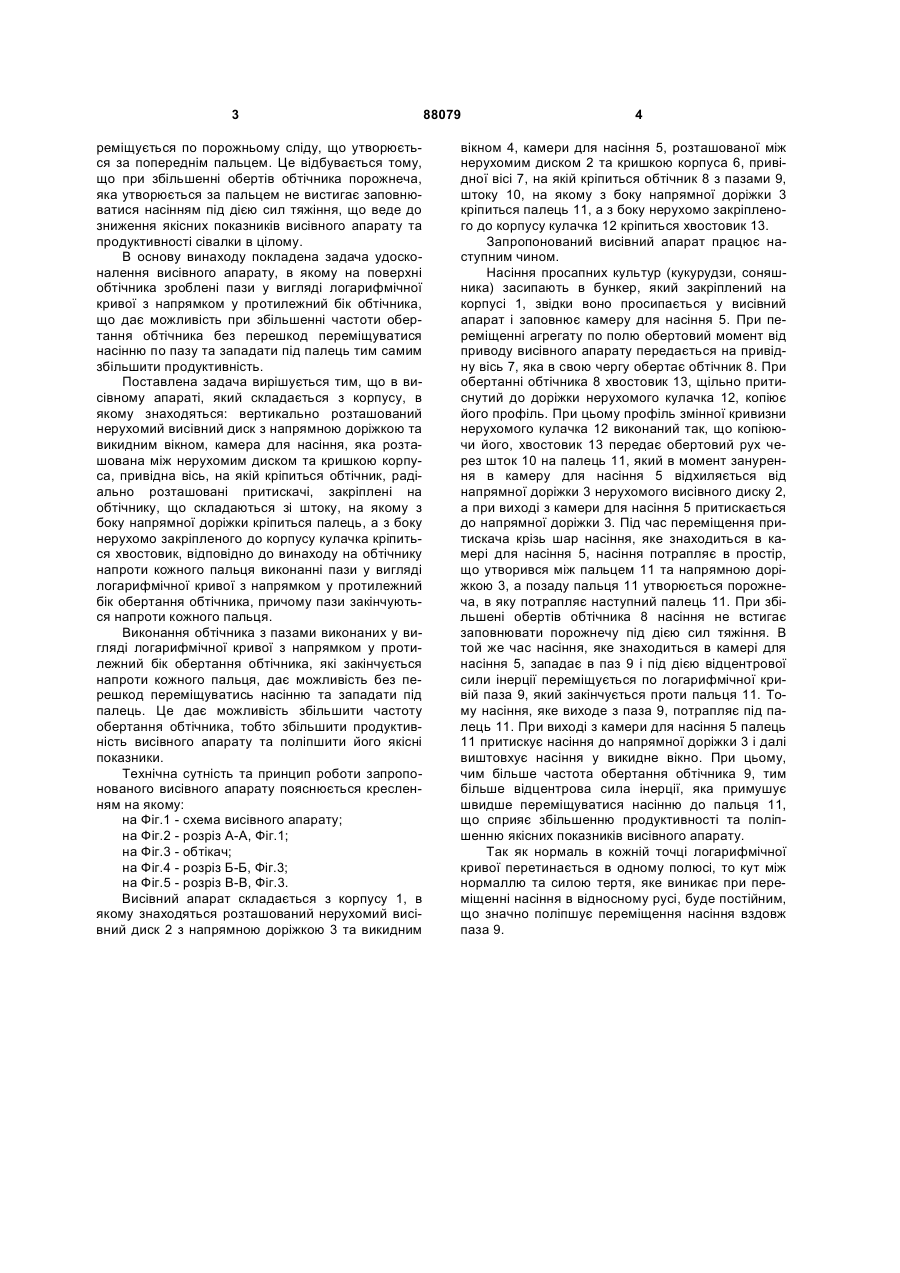

Висівний апарат, що складений з корпусу, в якому знаходяться вертикально розташований нерухомий висівний диск з напрямною доріжкою та викидним вікном, камера для насіння, яка розташована між нерухомим висівним диском та кришкою корпусу, привідна вісь, на якій кріпиться обтічник, радіально розташовані притискачі, які закріплені на обтічнику, що складені зі штока, на якому з боку напрямної доріжки кріпиться палець, а з боку нерухомо закріпленого до корпусу кулачка кріпиться хвостовик, який відрізняється тим, що на обтічнику напроти кожного пальця виконані пази у вигляді логарифмічної кривої з напрямком у протилежний бік від обертання обтічника, причому пази закінчуються напроти кожного пальця. Винахід відноситься до області сільськогосподарського машинобудування та може бути використаний в сівалках точного висіву. Відомий висівний апарат, який складається з корпусу, в якому на привідний вісі закріплений вертикально розташований диск з комірками та радіально закріпленими на ньому рухомими притискачами, камери для насіння, утвореної між висівним диском та кришкою корпуса, та нерухомого кулачка, з профілем перемінної кривизни закріпленого до корпусу (А.с. 1616533 СССР, МКИ 5 А C 7/04/ Проценко М.М, Кувалди В.Ю., Бревнов В.А. №462298/30-15; Заяв. 21.02.80; Опубл. 30.12.90, Бюл. 48). Недоліком цього висівного апарату є мала продуктивність. Цей недолік пояснюється тим, що насіння западає в комірки висівного диска під дією бічного тиску. Оскільки сила бічного тиску мала, то швидкість потрапляння насіння в комірку невелика, до того ж наявність сил тертя між насінням також сприяє опору пересуванню його, тому при збільшенні частоти обертання висівного диска коефіцієнт заповнення комірок зменшується, що веде до збільшення пропусків висіву в рядку (просівів) та втрата врожаю. Наявність сил тертя між висівним диском і насінням сприяє потраплянню насіння в комірку, але недоліком цього явища є те, що при цьому можливе травмування насіння, що веде до зменшення його схожості та зниження врожайності культури, що висівається. За прототип прийнято висівний апарат сівалки «Kinze», який складається з корпусу, в якому знаходяться: вертикально розташований нерухомий висівний диск з напрямною доріжкою та викидним вікном, камера для насіння, яка розташована між нерухомим диском та кришкою корпуса, привідна вісь, на якій кріпиться обтічник, радіально розташовані притискачі, закріплені на обтічнику, що складаються зі штоку, на якому з боку напрямної доріжки кріпиться палець, а з боку нерухомо закріпленого до корпусу кулачка кріпиться хвостовик (Прицепная сеялка Кинзе. Модель 2000: Руководство «Части и эксплуатация»: (в 3-х частях), (Уильязбург, Айова США) ч. 1 - 1995, ч. 2 - 1996, ч .3 - 1993). Недоліком цього висівного апарату є мала продуктивність. Цей недолік пояснюється тим, що коли занурюється палець у камеру для насіння він відхиляється від напрямної доріжки і попереду витискає насіння, а позаду залишає порожнину. Тому при збільшенні обертів обтічника наступний палець, який потрапляє в камеру для насіння, пе (19) UA (11) 88079 (13) C2 (21) a200713168 (22) 27.11.2007 (24) 10.09.2009 (46) 10.09.2009, Бюл.№ 17, 2009 р. (72) ПАРХОМЕНКО АНАТОЛІЙ ПАВЛОВИЧ, ПАРХОМЕНКО ВЛАДИСЛАВ АНАТОЛІЙОВИЧ, ШЕВЧЕНКО ІРИНА АРТУРОВНА (73) ТАВРІЙСЬКИЙ ДЕРЖАВНИЙ АГРОТЕХНОЛОГІЧНИЙ УНІВЕРСИТЕТ (56) SU 1616533 A1, 30.12.1990 SU 572236, 15.09.1977 SU 1076014 A, 28.02.1984 SU 1215633 A, 07.03.1986 SU 1480782 A1, 23.05.1989 US 3638829, 01.02.1972 US 4469244, 04.09.1984 US 4650090, 17.03.1987 3 реміщується по порожньому сліду, що утворюється за попереднім пальцем. Це відбувається тому, що при збільшенні обертів обтічника порожнеча, яка утворюється за пальцем не вистигає заповнюватися насінням під дією сил тяжіння, що веде до зниження якісних показників висівного апарату та продуктивності сівалки в цілому. В основу винаходу покладена задача удосконалення висівного апарату, в якому на поверхні обтічника зроблені пази у вигляді логарифмічної кривої з напрямком у протилежний бік обтічника, що дає можливість при збільшенні частоти обертання обтічника без перешкод переміщуватися насінню по пазу та западати під палець тим самим збільшити продуктивність. Поставлена задача вирішується тим, що в висівному апараті, який складається з корпусу, в якому знаходяться: вертикально розташований нерухомий висівний диск з напрямною доріжкою та викидним вікном, камера для насіння, яка розташована між нерухомим диском та кришкою корпуса, привідна вісь, на якій кріпиться обтічник, радіально розташовані притискачі, закріплені на обтічнику, що складаються зі штоку, на якому з боку напрямної доріжки кріпиться палець,а з боку нерухомо закріпленого до корпусу кулачка кріпиться хвостовик, відповідно до винаходу на обтічнику напроти кожного пальця виконанні пази у вигляді логарифмічної кривої з напрямком у протилежний бік обертання обтічника, причому пази закінчуються напроти кожного пальця. Виконання обтічника з пазами виконаних у вигляді логарифмічної кривої з напрямком у протилежний бік обертання обтічника, які закінчується напроти кожного пальця, дає можливість без перешкод переміщуватись насінню та западати під палець. Це дає можливість збільшити частоту обертання обтічника, тобто збільшити продуктивність висівного апарату та поліпшити його якісні показники. Технічна сутність та принцип роботи запропонованого висівного апарату пояснюється кресленням на якому: на Фіг.1 - схема висівного апарату; на Фіг.2 - розріз A-A, Фіг.1; на Фіг.3 - обтікач; на Фіг.4 - розріз Б-Б, Фіг.3; на Фіг.5 - розріз B-B, Фіг.3. Висівний апарат складається з корпусу 1, в якому знаходяться розташований нерухомий висівний диск 2 з напрямною доріжкою 3 та викидним 88079 4 вікном 4, камери для насіння 5, розташованої між нерухомим диском 2 та кришкою корпуса 6, привідної вісі 7, на якій кріпиться обтічник 8 з пазами 9, штоку 10, на якому з боку напрямної доріжки 3 кріпиться палець 11, а з боку нерухомо закріпленого до корпусу кулачка 12 кріпиться хвостовик 13. Запропонований висівний апарат працює наступним чином. Насіння просапних культур (кукурудзи, соняшника) засипають в бункер, який закріплений на корпусі 1, звідки воно просипається у висівний апарат і заповнює камеру для насіння 5. При переміщенні агрегату по полю обертовий момент від приводу висівного апарату передається на привідну вісь 7, яка в свою чергу обертає обтічник 8. При обертанні обтічника 8 хвостовик 13, щільно притиснутий до доріжки нерухомого кулачка 12, копіює його профіль. При цьому профіль змінної кривизни нерухомого кулачка 12 виконаний так, що копіюючи його, хвостовик 13 передає обертовий рух через шток 10 на палець 11, який в момент занурення в камеру для насіння 5 відхиляється від напрямної доріжки 3 нерухомого висівного диску 2, а при виході з камери для насіння 5 притискається до напрямної доріжки 3. Під час переміщення притискача крізь шар насіння, яке знаходиться в камері для насіння 5, насіння потрапляє в простір, що утворився між пальцем 11 та напрямною доріжкою 3, а позаду пальця 11 утворюється порожнеча, в яку потрапляє наступний палець 11. При збільшені обертів обтічника 8 насіння не встигає заповнювати порожнечу під дією сил тяжіння. В той же час насіння, яке знаходиться в камері для насіння 5, западає в паз 9 і під дією відцентрової сили інерції переміщується по логарифмічної кривій паза 9, який закінчується проти пальця 11. Тому насіння, яке виходе з паза 9, потрапляє під палець 11. При виході з камери для насіння 5 палець 11 притискує насіння до напрямної доріжки 3 і далі виштовхує насіння у викидне вікно. При цьому, чим більше частота обертання обтічника 9, тим більше відцентрова сила інерції, яка примушує швидше переміщуватися насінню до пальця 11, що сприяє збільшенню продуктивності та поліпшенню якісних показників висівного апарату. Так як нормаль в кожній точці логарифмічної кривої перетинається в одному полюсі, то кут між нормаллю та силою тертя, яке виникає при переміщенні насіння в відносному русі, буде постійним, що значно поліпшує переміщення насіння вздовж паза 9. 5 Комп’ютерна верстка А. Крулевський 88079 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
