Гвинтовий висівний апарат точного висіву насіння

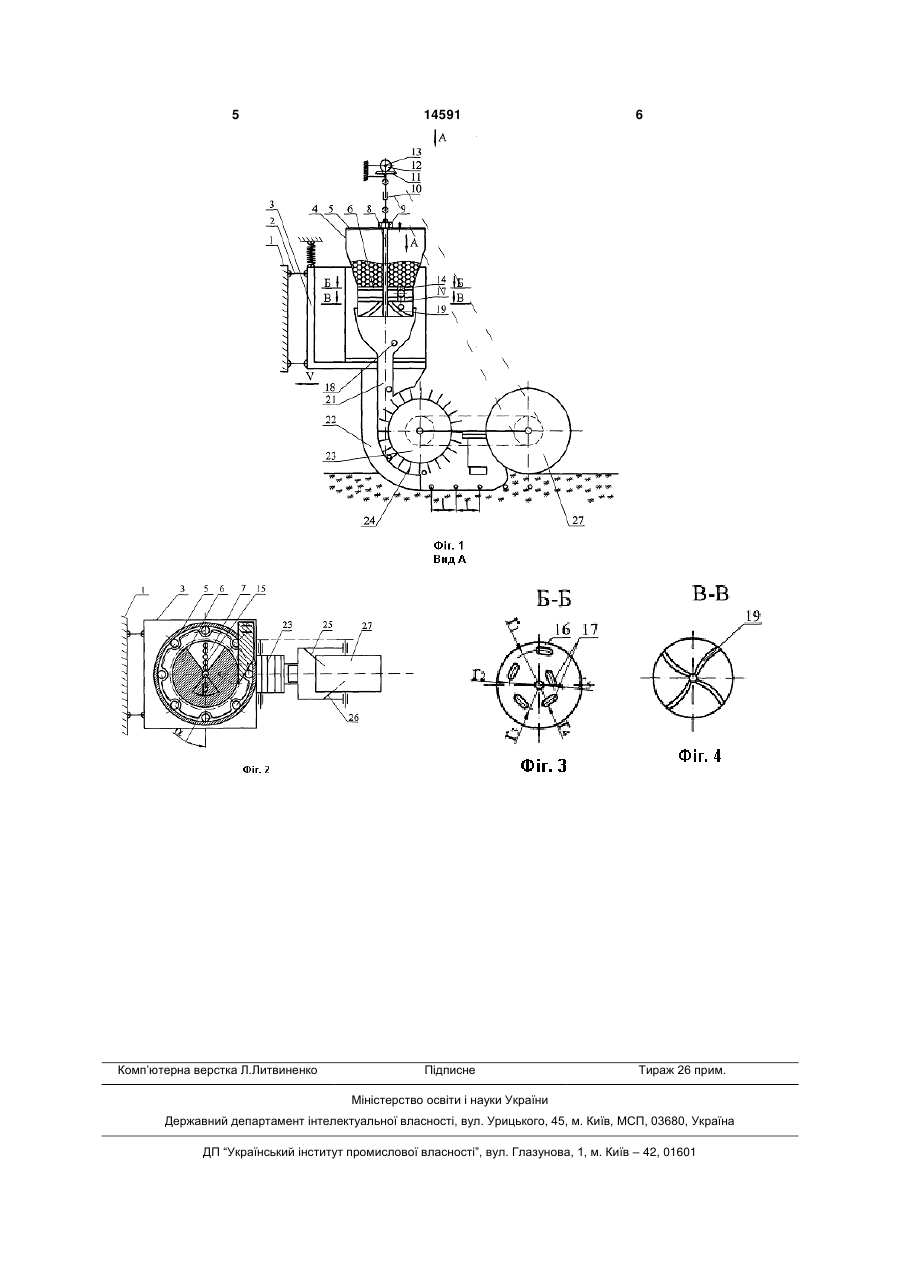

Гвинтовий висівний апарат точного висіву насіння, який виконаний у вигляді корпусу, насіннєвого бункера у вигляді конуса з отвором в меншій нижній основі, під яким виконана вивантажувальна горловина бункера, яка перекрита диском, який є у взаємодії з насіннєвловлювачем, що жорстко встановлений на вертикальну вісь обертання, а напроти, під вивантажувальною горловиною, встановлений насіннєпровід зі сошником, загортачі і опорно-копіювальне колесо, який відрізняється тим, що диск виконаний з відкритим секторним 3 14591 4 чина кута підйому гвинтової лінії направлена в кріплений на валу обертання 9. Причому кількість напрямку виштовхування зернини з горловини в заходів гвинта 19 рівна кількості отворів 15 і 17 насіннєпровід. відповідно в насіннєвловлювачі 14 і опорному дисГвинтовий висівний апарат точного висіву наку 16. Розміри каналів 20 у гвинта 19 є більшими сіння зображено на Фіг.1, Фіг.2 - вид по А на Фіг.1 розмірів зернин 18, а величина кута підйому гвин(конструкція насіннєвловлювача), Фіг.3 - січення по тової лінії направлена в напрямку виштовхування Б-Б на Фіг.1, Фіг.4 - січення по В-В на Фіг.1 зернини з горловини в насіннєпровід 21, сошник 22 Гвинтовий висівний апарат точного висіву наі грунт. Для кращого походження зернин через сіння виконано у вигляді рами 1, до якої шарнірно отвори 15 і пази 17 їх заокруглюють зі сторони підвішена на пружинах 2 паралелограмна підвіска горизонтальної площини, а в окремих випадках 3, на якій жорстко встановлено насіннєвий бункер пази 17 роблять трохи більшими. 4, виконаний у вигляді конуса і жорстко закритий Під сошником 22 встановлено диск 23 з еласкришкою 5. В меншій основі цього конуса виконана тичними лопатками 24, який гасить горизонтальну вивантажувальна горловина бункера, яка накрита швидкість насіння 18 і вкладає зернини рівномірно в борозну. Кількість еластичних лопаток може бути диском 6 з відкритим сектором 7 з кутом =40-50°. рівною кількості отворів 15 насіннєвловлювача, У верхній центральній частині кришки 5 бункера 4 або значно більшою. Останній випадок є раціонажорстко встановлена опора 8 для встановлення льним з точки зору зменшення динамічного наванпривідного вала 9. Останній отримує обертовий таження на висівний апарат. рух через кардан 10, конічне колесо 11, привідну За сошником 22 встановлено загортачі 25 і 26, конічну шестерню 12 з центральним валом 13 від а також опорно-ущільнююче приводне колесо 27 привідного колеса сівалки. Бункер 4 на паралелогдля прикатування борозни. рамній підвісці 3 підвішено за допомогою пружин Від опорно-ущільнюючого приводного колеса 2. 27 здійснюється привід гвинтового висівного апаВ нижній частині привідного валу 9 жорстко зарату точного висіву через вал 13, конічне колесо кріплений насіннєвловлювач 14, на якому радіаль11, шестерню 12 і диск 23 з еластичними лопаткано, рівномірно по радіусу розміщено, наприклад, ми 24. п'ять наскрізних отворів 15, з кутом між ними рівРобота гвинтового висівного апарата точного ним 72°. Причому розміри отворів 15 і товщина висіву насіння здійснюється наступним чином. насіннєвловлювача 14 є більшими зовнішніх паСівалку заводять в загінку, насіння засипають раметрів висівних зернин, які висіваються, для в насіннєвий бункер 4 і здійснюють технологічний вільного їх розміщення. процес сівби. Привід від опорно-привідного колеса Насіннєвловлювач 14 своїм нижнім торцем 27 передається через передачу на вал 13 і диск 23 взаємодіє з опорним диском 16, який жорстко з еластичними лопатками. Насінини 18 заповнювстановлено в отворі горловини бункера 4. В опоють отвори 15 насіннєвловлювача 14 коли вони рному диску 16 рівномірно по колу виконано, назнаходяться в зоні кута сектора 7 і обертаючись, приклад, п'ять поздовжніх пазів 17 діаметрами рівними діаметрам отвору 15 насіннєвловлювача переміщуються між диском 14 і опорним диском 14, а довжиною більшою 1,5 його ширини, кожний 16. При цьому насінина 18, яка розміщена в комірз яких виконаний по радіусах r1, r2, r3, r4, і r5 аналоці самого крайнього отвору 15 по радіусу r, співпагічно з радіусами розміщення отворів 15 у насіннєдає з ним вона вилітає в зону гвинта 19, яким вивловлювачі 14. штовхується в насіннєпровід і далі в сошник 22 і Поздовжні пази 17 забезпечують нормальне грунт. Пригортання грунту здійснюється загортапроходження насінин 18 при взаємному обертанні чами 25 і 26 і ущільнюється опорно-ущільнюючим насіннєвловлювача 14 і опорного диска 16 без колесом 27. травмування насіння при високих швидкостях обеДо переваг запропонованого гвинтового висівртання. ного апарату точного висіву насіння відноситься Наскрізні отвори 15 насіннєвловлювача 14 і зменшення його маси і розмірів, розширення техпази 17 опорного диска 16 при їх взаємному перенологічних можливостей сівалки, що дозволить міщенні за один оберт один раз співпадають і чевисівати культури: горох, кукурудзу, буряки столорез них випадають зернини 18 в багатозахідний ві, цукрові, кормові, боби та інше однією сівалкою, гвинт 19, який розміщений знизу під опорними дипри цьому витрати насіння зменшуються в 2 рази, сками на одній з ним осі обертання і жорстко заа врожайність підвищується на 12...18%. 5 Комп’ютерна верстка Л.Литвиненко 14591 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
