Спосіб геоелектророзвідки

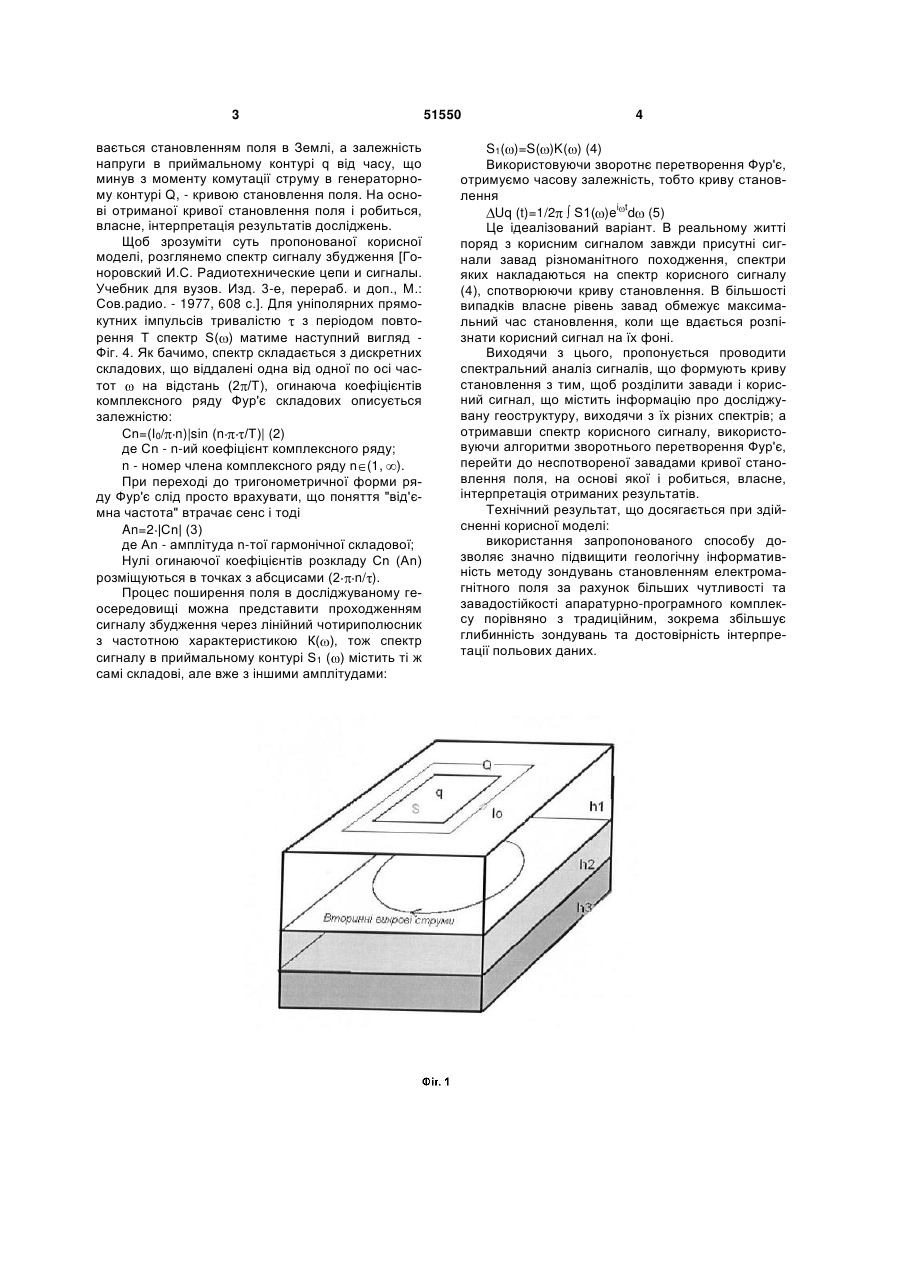

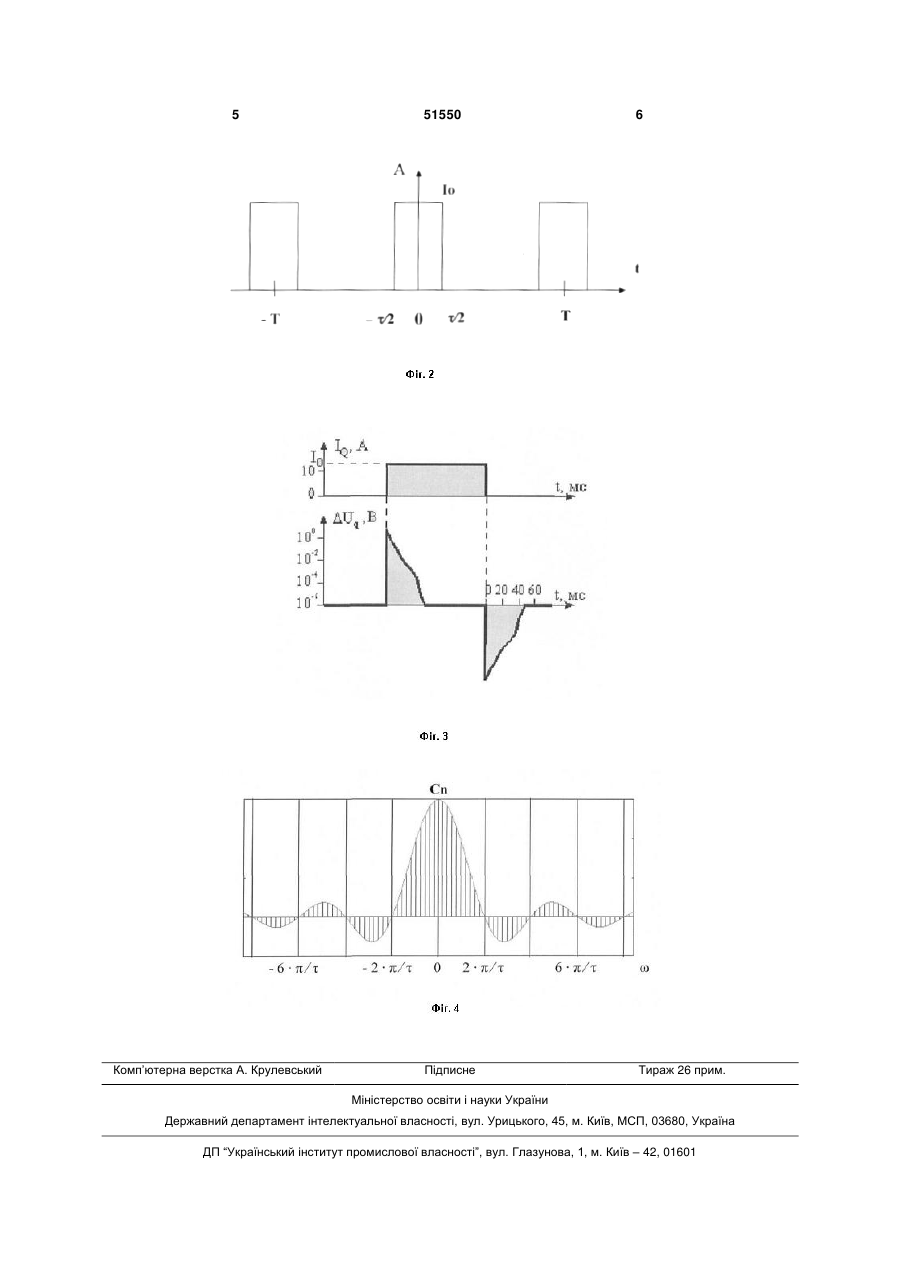

Спосіб геоелектророзвідки методом зондування нестаціонарними електромагнітними поля 3 вається становленням поля в Землі, а залежність напруги в приймальному контурі q від часу, що минув з моменту комутації струму в генераторному контурі Q, - кривою становлення поля. На основі отриманої кривої становлення поля і робиться, власне, інтерпретація результатів досліджень. Щоб зрозуміти суть пропонованої корисної моделі, розглянемо спектр сигналу збудження [Гоноровский И.С. Радиотехнические цепи и сигналы. Учебник для вузов. Изд. 3-е, перераб. и доп., М.: Сов.радио. - 1977, 608 с.]. Для уніполярних прямокутних імпульсів тривалістю з періодом повторення Т спектр S( ) матиме наступний вигляд Фіг. 4. Як бачимо, спектр складається з дискретних складових, що віддалені одна від одної по осі частот на відстань (2 /Т), огинаюча коефіцієнтів комплексного ряду Фур'є складових описується залежністю: Сn=(І0/ n)|sin (n /Т)| (2) де Сn - n-ий коефіцієнт комплексного ряду; n - номер члена комплексного ряду n (1, ). При переході до тригонометричної форми ряду Фур'є слід просто врахувати, що поняття "від'ємна частота" втрачає сенс і тоді An=2 |Сn| (3) де An - амплітуда n-тої гармонічної складової; Нулі огинаючої коефіцієнтів розкладу Сn (An) розміщуються в точках з абсцисами (2 n/ ). Процес поширення поля в досліджуваному геосередовищі можна представити проходженням сигналу збудження через лінійний чотириполюсник з частотною характеристикою К( ), тож спектр сигналу в приймальному контурі S1 ( ) містить ті ж самі складові, але вже з іншими амплітудами: 51550 4 S1( )=S( )K( ) (4) Використовуючи зворотнє перетворення Фур'є, отримуємо часову залежність, тобто криву становлення i t Uq (t)=1/2 ∫ S1( )e d (5) Це ідеалізований варіант. В реальному житті поряд з корисним сигналом завжди присутні сигнали завад різноманітного походження, спектри яких накладаються на спектр корисного сигналу (4), спотворюючи криву становлення. В більшості випадків власне рівень завад обмежує максимальний час становлення, коли ще вдається розпізнати корисний сигнал на їх фоні. Виходячи з цього, пропонується проводити спектральний аналіз сигналів, що формують криву становлення з тим, щоб розділити завади і корисний сигнал, що містить інформацію про досліджувану геоструктуру, виходячи з їх різних спектрів; а отримавши спектр корисного сигналу, використовуючи алгоритми зворотнього перетворення Фур'є, перейти до неспотвореної завадами кривої становлення поля, на основі якої і робиться, власне, інтерпретація отриманих результатів. Технічний результат, що досягається при здійсненні корисної моделі: використання запропонованого способу дозволяє значно підвищити геологічну інформативність методу зондувань становленням електромагнітного поля за рахунок більших чутливості та завадостійкості апаратурно-програмного комплексу порівняно з традиційним, зокрема збільшує глибинність зондувань та достовірність інтерпретації польових даних. 5 Комп’ютерна верстка А. Крулевський 51550 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
