Безкаркасна панельна огорожа
Номер патенту: 51549
Опубліковано: 26.07.2010
Автори: Барвінок Дмитро Володимирович, Моцар Петро Іванович, Петров Роман Миколайович, Моцарь Анатолій Іванович, Матюха Володимир Михайлович, Тупіков Костянтин Сергійович
Формула / Реферат
1. Безкаркасна панельна огорожа, яка складається з розташованих по периметру зони огорожі панелей, що з'єднані між собою і вертикально закріплені на основі, яка відрізняється тим, що панелі виконані профільованими з поперечним перерізом у вигляді чергуючих плоских ділянок і ділянок із замкнутими по периметру гофрами, орієнтованими у вертикальному напрямі, при цьому панелі виконані з можливістю з'єднання між собою по висоті за допомогою з'єднувальних елементів, форма і розміри поперечного перерізу яких відповідають формі і розмірам поперечного перерізу замкнутих по периметру гофрів.
2. Безкаркасна панельна огорожа за пунктом 1, яка відрізняється тим, що кожна панель складається з двох гофрованих елементів, що містять плоскі ділянки і ділянки з відкритими по периметру гофрами, з'єднаних між собою, наприклад, за допомогою клейового і/або різьбового з'єднання плоских ділянок.
3. Безкаркасна панельна огорожа за пунктом 1 або 2, яка відрізняється тим, що панелі з'єднані між собою суміжними бічними краями за допомогою різьбових кріпильних елементів і закріплені вертикально на основі за допомогою з'єднувальних кутиків і різьбових кріпильних елементів, встановлюваних з одного або з обох боків нижніх країв панелей.
4. Безкаркасна панельна огорожа за пунктом 2 або 3, яка відрізняється, тим, що вона містить поперечні елементи, один з яких закріплений в зоні з'єднання панелей між собою по висоті, а другий закріплений у верхній частині панелей, при цьому поперечні елементи виконані із смуги гофрованого елемента з можливістю охоплення зовнішньої поверхні панелей і з'єднані з ними за допомогою різьбових кріпильних елементів.
5. Безкаркасна панельна огорожа за будь-яким з пунктів 1-4, яка відрізняється тим, що панелі виконані з пожежобезпечного склопластика.
6. Безкаркасна панельна огорожа за будь-яким з пунктів 1-5, яка відрізняється тим, що поверхні панелей виконані із захисно-декоративним покриттям, наприклад гелькоутом, при цьому їх внутрішня поверхня виконана з світлопоглинальним матовим покриттям чорного кольору.
7. Безкаркасна панельна огорожа за будь-яким з пунктів 1-6, яка відрізняється тим, що вона містить проріз, наприклад, для установки дверей.
Текст

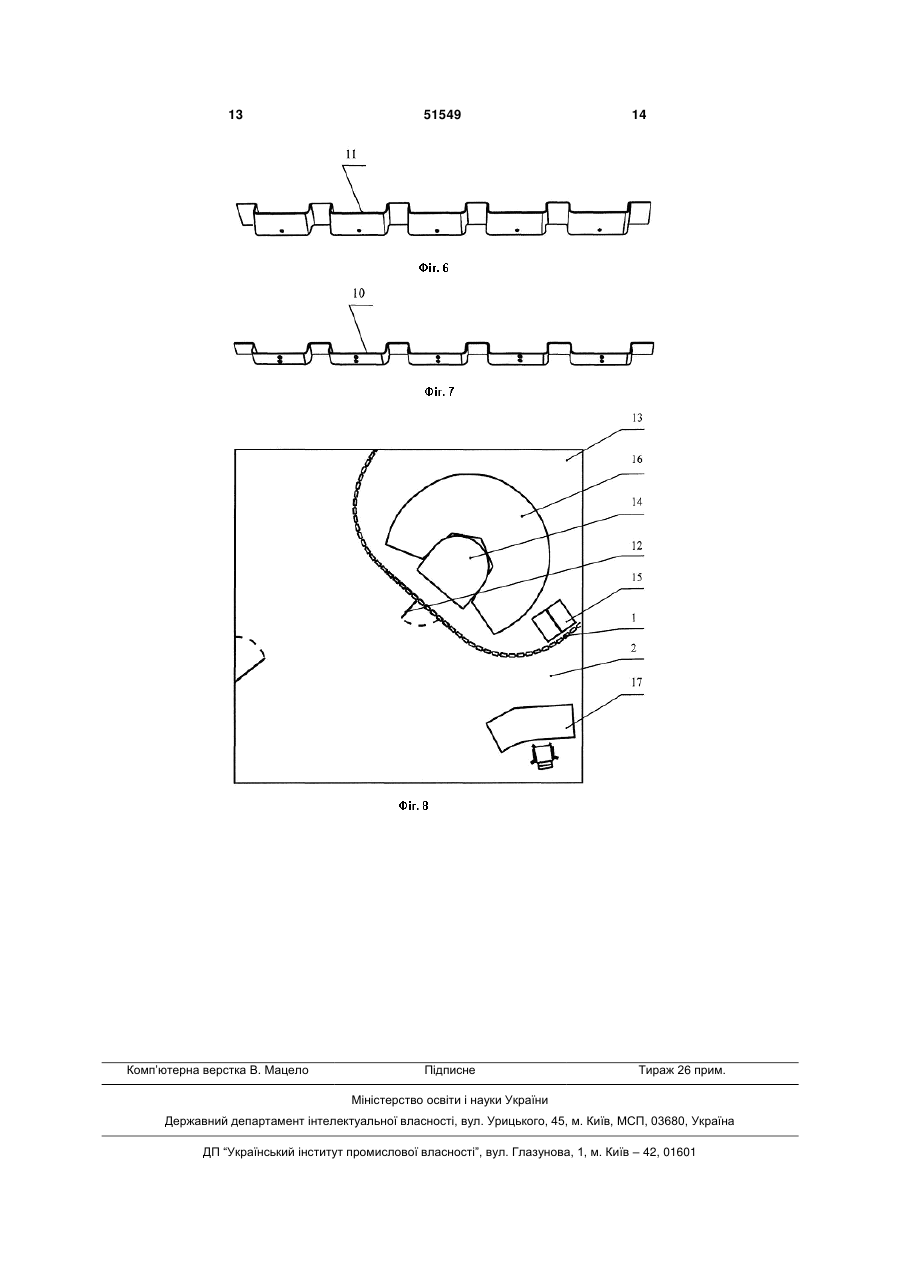

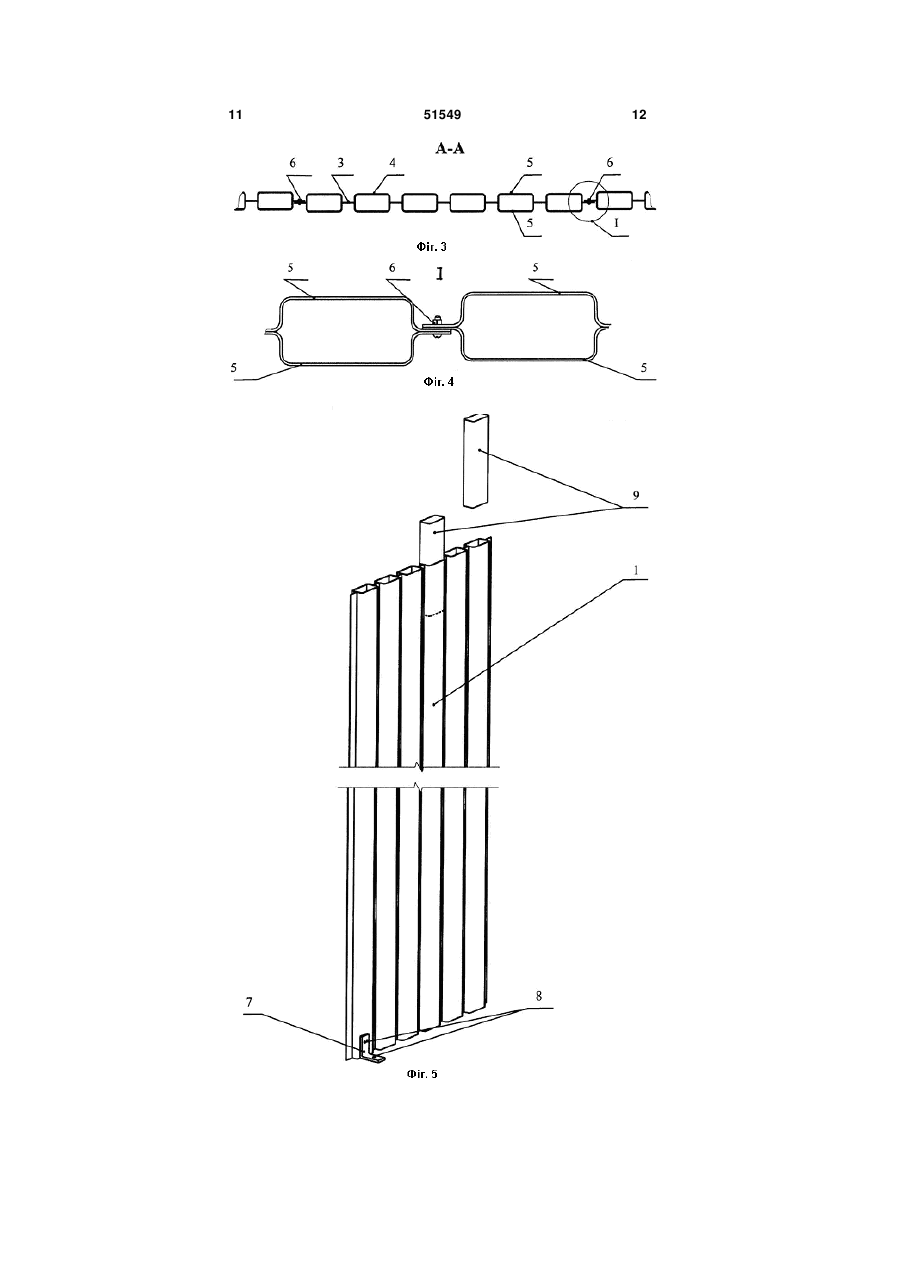

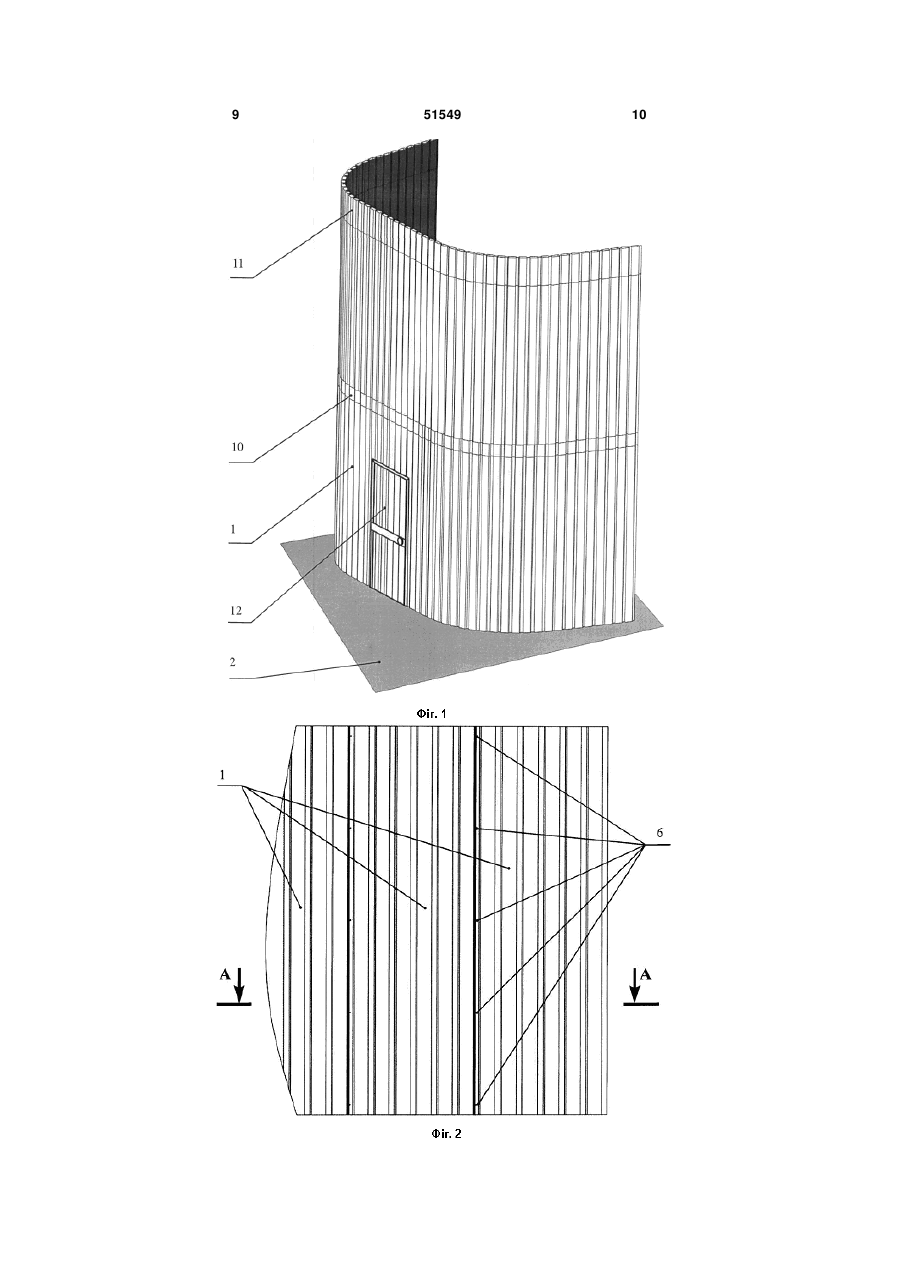

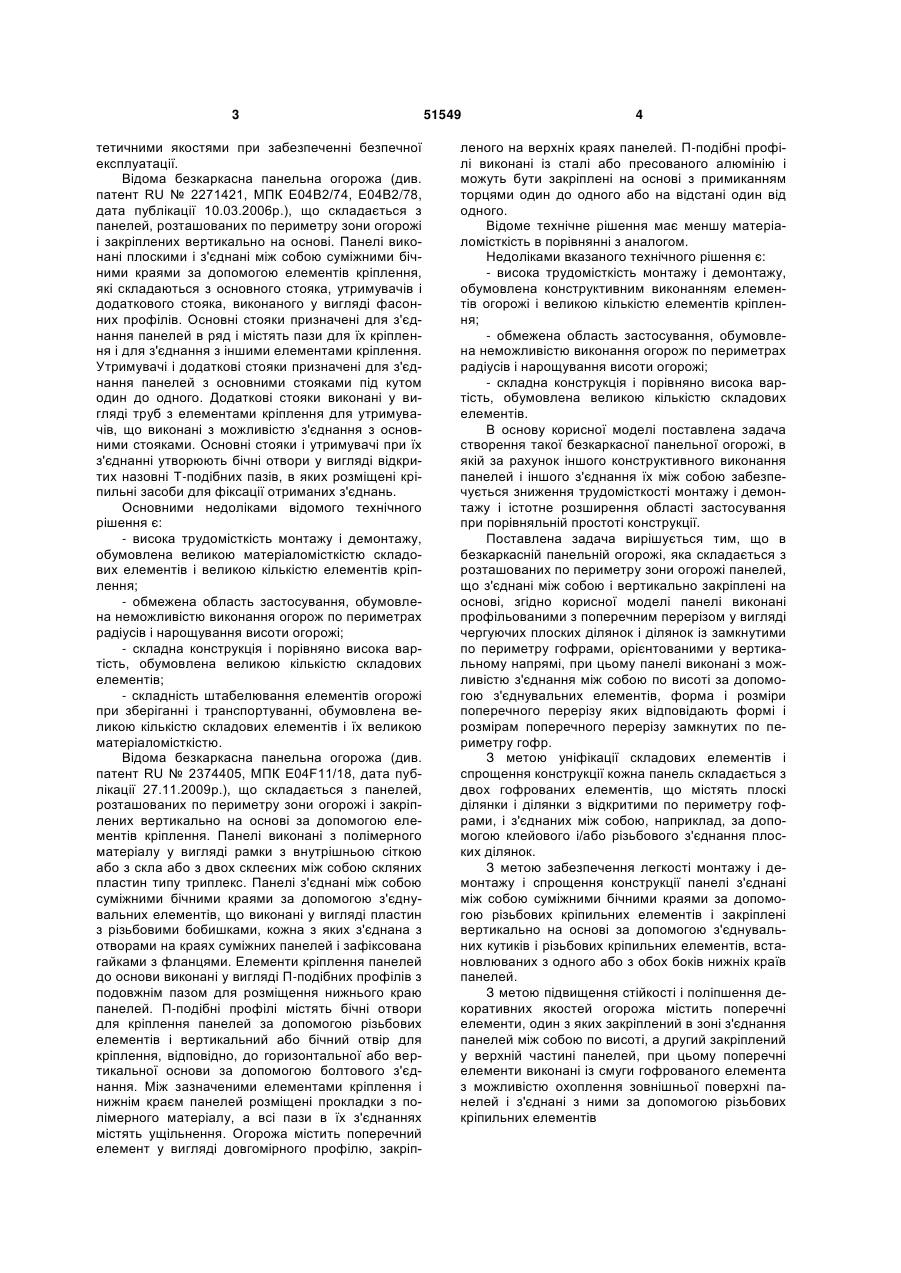

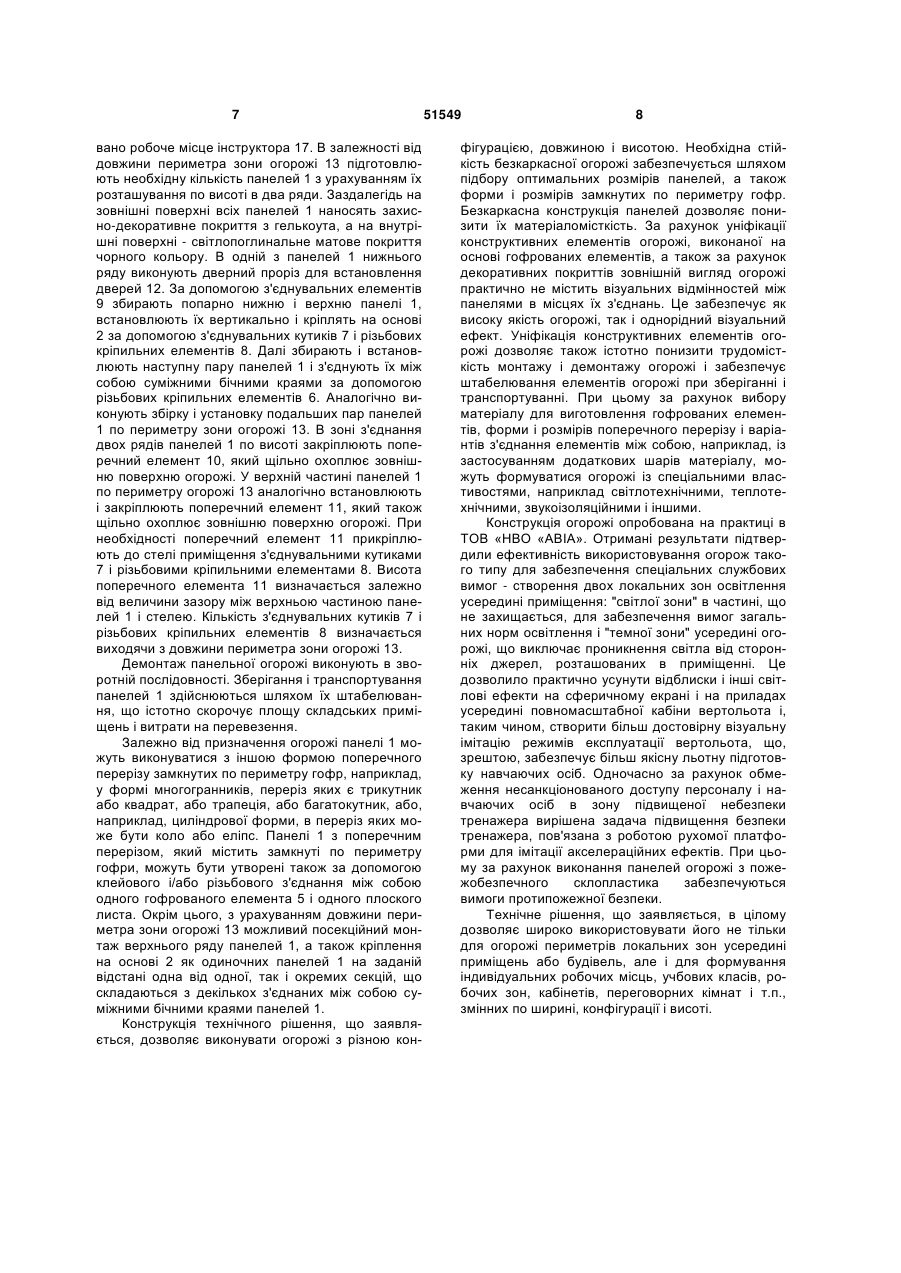

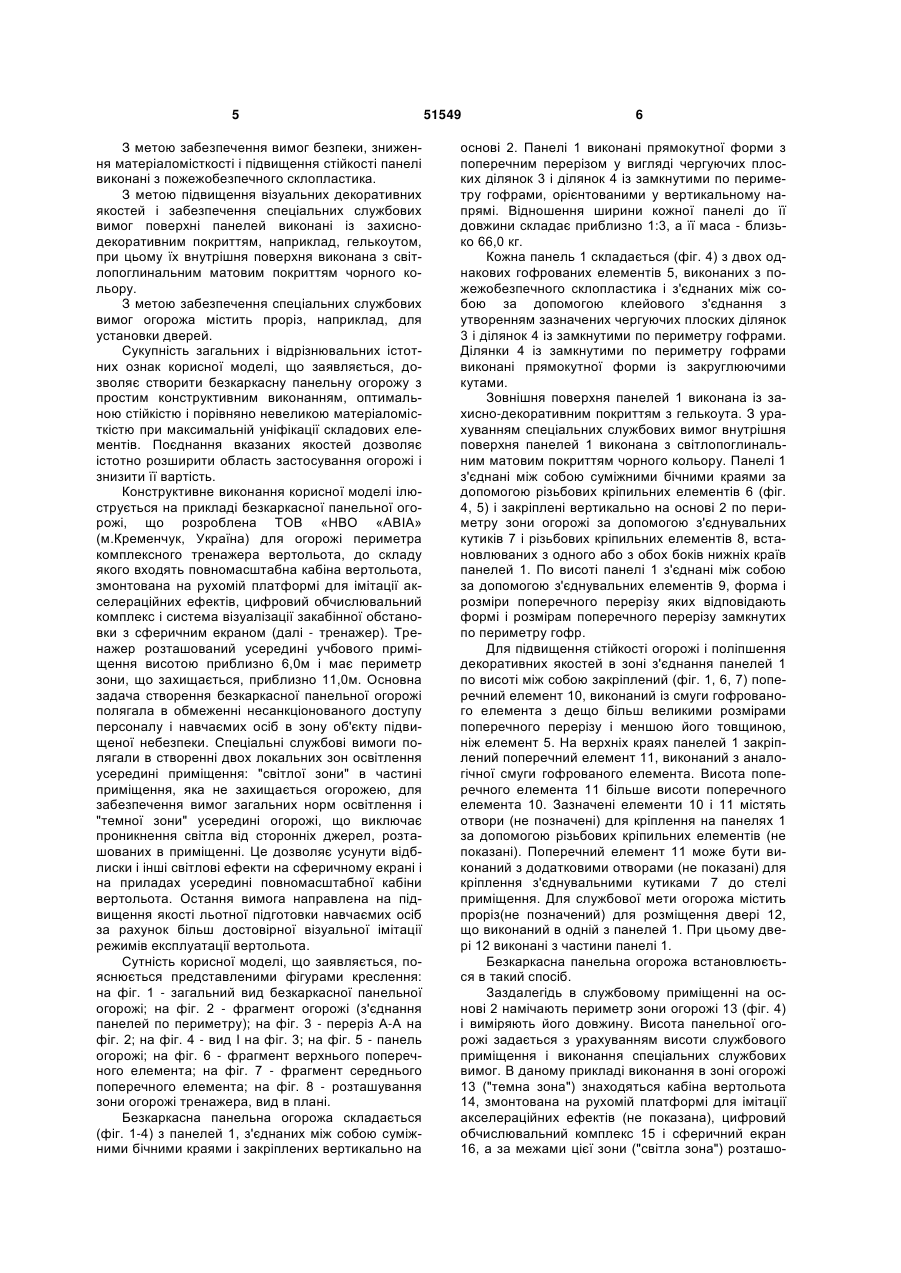

1. Безкаркасна панельна огорожа, яка складається з розташованих по периметру зони огорожі панелей, що з'єднані між собою і вертикально закріплені на основі, яка відрізняється тим, що панелі виконані профільованими з поперечним перерізом у вигляді чергуючих плоских ділянок і ділянок із замкнутими по периметру гофрами, орієнтованими у вертикальному напрямі, при цьому панелі виконані з можливістю з'єднання між собою по висоті за допомогою з'єднувальних елементів, форма і розміри поперечного перерізу яких відповідають формі і розмірам поперечного перерізу замкнутих по периметру гофрів. 2. Безкаркасна панельна огорожа за пунктом 1, яка відрізняється тим, що кожна панель складається з двох гофрованих елементів, що містять плоскі ділянки і ділянки з відкритими по периметру гофрами, з'єднаних між собою, наприклад, за до U 2 (19) 1 3 тетичними якостями при забезпеченні безпечної експлуатації. Відома безкаркасна панельна огорожа (див. патент RU № 2271421, МПК Е04В2/74, Е04В2/78, дата публікації 10.03.2006p.), що складається з панелей, розташованих по периметру зони огорожі і закріплених вертикально на основі. Панелі виконані плоскими і з'єднані між собою суміжними бічними краями за допомогою елементів кріплення, які складаються з основного стояка, утримувачів і додаткового стояка, виконаного у вигляді фасонних профілів. Основні стояки призначені для з'єднання панелей в ряд і містять пази для їх кріплення і для з'єднання з іншими елементами кріплення. Утримувачі і додаткові стояки призначені для з'єднання панелей з основними стояками під кутом один до одного. Додаткові стояки виконані у вигляді труб з елементами кріплення для утримувачів, що виконані з можливістю з'єднання з основними стояками. Основні стояки і утримувачі при їх з'єднанні утворюють бічні отвори у вигляді відкритих назовні Т-подібних пазів, в яких розміщені кріпильні засоби для фіксації отриманих з'єднань. Основними недоліками відомого технічного рішення є: - висока трудомісткість монтажу і демонтажу, обумовлена великою матеріаломісткістю складових елементів і великою кількістю елементів кріплення; - обмежена область застосування, обумовлена неможливістю виконання огорож по периметрах радіусів і нарощування висоти огорожі; - складна конструкція і порівняно висока вартість, обумовлена великою кількістю складових елементів; - складність штабелювання елементів огорожі при зберіганні і транспортуванні, обумовлена великою кількістю складових елементів і їх великою матеріаломісткістю. Відома безкаркасна панельна огорожа (див. патент RU № 2374405, МПК E04F11/18, дата публікації 27.11.2009p.), що складається з панелей, розташованих по периметру зони огорожі і закріплених вертикально на основі за допомогою елементів кріплення. Панелі виконані з полімерного матеріалу у вигляді рамки з внутрішньою сіткою або з скла або з двох склеєних між собою скляних пластин типу триплекс. Панелі з'єднані між собою суміжними бічними краями за допомогою з'єднувальних елементів, що виконані у вигляді пластин з різьбовими бобишками, кожна з яких з'єднана з отворами на краях суміжних панелей і зафіксована гайками з фланцями. Елементи кріплення панелей до основи виконані у вигляді П-подібних профілів з подовжнім пазом для розміщення нижнього краю панелей. П-подібні профілі містять бічні отвори для кріплення панелей за допомогою різьбових елементів і вертикальний або бічний отвір для кріплення, відповідно, до горизонтальної або вертикальної основи за допомогою болтового з'єднання. Між зазначеними елементами кріплення і нижнім краєм панелей розміщені прокладки з полімерного матеріалу, а всі пази в їх з'єднаннях містять ущільнення. Огорожа містить поперечний елемент у вигляді довгомірного профілю, закріп 51549 4 леного на верхніх краях панелей. П-подібні профілі виконані із сталі або пресованого алюмінію і можуть бути закріплені на основі з примиканням торцями один до одного або на відстані один від одного. Відоме технічне рішення має меншу матеріаломісткість в порівнянні з аналогом. Недоліками вказаного технічного рішення є: - висока трудомісткість монтажу і демонтажу, обумовлена конструктивним виконанням елементів огорожі і великою кількістю елементів кріплення; - обмежена область застосування, обумовлена неможливістю виконання огорож по периметрах радіусів і нарощування висоти огорожі; - складна конструкція і порівняно висока вартість, обумовлена великою кількістю складових елементів. В основу корисної моделі поставлена задача створення такої безкаркасної панельної огорожі, в якій за рахунок іншого конструктивного виконання панелей і іншого з'єднання їх між собою забезпечується зниження трудомісткості монтажу і демонтажу і істотне розширення області застосування при порівняльній простоті конструкції. Поставлена задача вирішується тим, що в безкаркасній панельній огорожі, яка складається з розташованих по периметру зони огорожі панелей, що з'єднані між собою і вертикально закріплені на основі, згідно корисної моделі панелі виконані профільованими з поперечним перерізом у вигляді чергуючих плоских ділянок і ділянок із замкнутими по периметру гофрами, орієнтованими у вертикальному напрямі, при цьому панелі виконані з можливістю з'єднання між собою по висоті за допомогою з'єднувальних елементів, форма і розміри поперечного перерізу яких відповідають формі і розмірам поперечного перерізу замкнутих по периметру гофр. З метою уніфікації складових елементів і спрощення конструкції кожна панель складається з двох гофрованих елементів, що містять плоскі ділянки і ділянки з відкритими по периметру гофрами, і з'єднаних між собою, наприклад, за допомогою клейового і/або різьбового з'єднання плоских ділянок. З метою забезпечення легкості монтажу і демонтажу і спрощення конструкції панелі з'єднані між собою суміжними бічними краями за допомогою різьбових кріпильних елементів і закріплені вертикально на основі за допомогою з'єднувальних кутиків і різьбових кріпильних елементів, встановлюваних з одного або з обох боків нижніх країв панелей. З метою підвищення стійкості і поліпшення декоративних якостей огорожа містить поперечні елементи, один з яких закріплений в зоні з'єднання панелей між собою по висоті, а другий закріплений у верхній частині панелей, при цьому поперечні елементи виконані із смуги гофрованого елемента з можливістю охоплення зовнішньої поверхні панелей і з'єднані з ними за допомогою різьбових кріпильних елементів 5 З метою забезпечення вимог безпеки, зниження матеріаломісткості і підвищення стійкості панелі виконані з пожежобезпечного склопластика. З метою підвищення візуальних декоративних якостей і забезпечення спеціальних службових вимог поверхні панелей виконані із захиснодекоративним покриттям, наприклад, гелькоутом, при цьому їх внутрішня поверхня виконана з світлопоглинальним матовим покриттям чорного кольору. З метою забезпечення спеціальних службових вимог огорожа містить проріз, наприклад, для установки дверей. Сукупність загальних і відрізнювальних істотних ознак корисної моделі, що заявляється, дозволяє створити безкаркасну панельну огорожу з простим конструктивним виконанням, оптимальною стійкістю і порівняно невеликою матеріаломісткістю при максимальній уніфікації складових елементів. Поєднання вказаних якостей дозволяє істотно розширити область застосування огорожі і знизити її вартість. Конструктивне виконання корисної моделі ілюструється на прикладі безкаркасної панельної огорожі, що розроблена ТОВ «HBO «ABIA» (м.Кременчук, Україна) для огорожі периметра комплексного тренажера вертольота, до складу якого входять повномасштабна кабіна вертольота, змонтована на рухомій платформі для імітації акселераційних ефектів, цифровий обчислювальний комплекс і система візуалізації закабінної обстановки з сферичним екраном (далі - тренажер). Тренажер розташований усередині учбового приміщення висотою приблизно 6,0м і має периметр зони, що захищається, приблизно 11,0м. Основна задача створення безкаркасної панельної огорожі полягала в обмеженні несанкціонованого доступу персоналу і навчаємих осіб в зону об'єкту підвищеної небезпеки. Спеціальні службові вимоги полягали в створенні двох локальних зон освітлення усередині приміщення: "світлої зони" в частині приміщення, яка не захищається огорожею, для забезпечення вимог загальних норм освітлення і "темної зони" усередині огорожі, що виключає проникнення світла від сторонніх джерел, розташованих в приміщенні. Це дозволяє усунути відблиски і інші світлові ефекти на сферичному екрані і на приладах усередині повномасштабної кабіни вертольота. Остання вимога направлена на підвищення якості льотної підготовки навчаємих осіб за рахунок більш достовірної візуальної імітації режимів експлуатації вертольота. Сутність корисної моделі, що заявляється, пояснюється представленими фігурами креслення: на фіг. 1 - загальний вид безкаркасної панельної огорожі; на фіг. 2 - фрагмент огорожі (з'єднання панелей по периметру); на фіг. 3 - переріз А-А на фіг. 2; на фіг. 4 - вид І на фіг. 3; на фіг. 5 - панель огорожі; на фіг. 6 - фрагмент верхнього поперечного елемента; на фіг. 7 - фрагмент середнього поперечного елемента; на фіг. 8 - розташування зони огорожі тренажера, вид в плані. Безкаркасна панельна огорожа складається (фіг. 1-4) з панелей 1, з'єднаних між собою суміжними бічними краями і закріплених вертикально на 51549 6 основі 2. Панелі 1 виконані прямокутної форми з поперечним перерізом у вигляді чергуючих плоских ділянок 3 і ділянок 4 із замкнутими по периметру гофрами, орієнтованими у вертикальному напрямі. Відношення ширини кожної панелі до її довжини складає приблизно 1:3, а її маса - близько 66,0 кг. Кожна панель 1 складається (фіг. 4) з двох однакових гофрованих елементів 5, виконаних з пожежобезпечного склопластика і з'єднаних між собою за допомогою клейового з'єднання з утворенням зазначених чергуючих плоских ділянок 3 і ділянок 4 із замкнутими по периметру гофрами. Ділянки 4 із замкнутими по периметру гофрами виконані прямокутної форми із закруглюючими кутами. Зовнішня поверхня панелей 1 виконана із захисно-декоративним покриттям з гелькоута. З урахуванням спеціальних службових вимог внутрішня поверхня панелей 1 виконана з світлопоглинальним матовим покриттям чорного кольору. Панелі 1 з'єднані між собою суміжними бічними краями за допомогою різьбових кріпильних елементів 6 (фіг. 4, 5) і закріплені вертикально на основі 2 по периметру зони огорожі за допомогою з'єднувальних кутиків 7 і різьбових кріпильних елементів 8, встановлюваних з одного або з обох боків нижніх країв панелей 1. По висоті панелі 1 з'єднані між собою за допомогою з'єднувальних елементів 9, форма і розміри поперечного перерізу яких відповідають формі і розмірам поперечного перерізу замкнутих по периметру гофр. Для підвищення стійкості огорожі і поліпшення декоративних якостей в зоні з'єднання панелей 1 по висоті між собою закріплений (фіг. 1, 6, 7) поперечний елемент 10, виконаний із смуги гофрованого елемента з дещо більш великими розмірами поперечного перерізу і меншою його товщиною, ніж елемент 5. На верхніх краях панелей 1 закріплений поперечний елемент 11, виконаний з аналогічної смуги гофрованого елемента. Висота поперечного елемента 11 більше висоти поперечного елемента 10. Зазначені елементи 10 і 11 містять отвори (не позначені) для кріплення на панелях 1 за допомогою різьбових кріпильних елементів (не показані). Поперечний елемент 11 може бути виконаний з додатковими отворами (не показані) для кріплення з'єднувальними кутиками 7 до стелі приміщення. Для службової мети огорожа містить проріз(не позначений) для розміщення двері 12, що виконаний в одній з панелей 1. При цьому двері 12 виконані з частини панелі 1. Безкаркасна панельна огорожа встановлюється в такий спосіб. Заздалегідь в службовому приміщенні на основі 2 намічають периметр зони огорожі 13 (фіг. 4) і виміряють його довжину. Висота панельної огорожі задається з урахуванням висоти службового приміщення і виконання спеціальних службових вимог. В даному прикладі виконання в зоні огорожі 13 ("темна зона") знаходяться кабіна вертольота 14, змонтована на рухомій платформі для імітації акселераційних ефектів (не показана), цифровий обчислювальний комплекс 15 і сферичний екран 16, а за межами цієї зони ("світла зона") розташо 7 вано робоче місце інструктора 17. В залежності від довжини периметра зони огорожі 13 підготовлюють необхідну кількість панелей 1 з урахуванням їх розташування по висоті в два ряди. Заздалегідь на зовнішні поверхні всіх панелей 1 наносять захисно-декоративне покриття з гелькоута, а на внутрішні поверхні - світлопоглинальне матове покриття чорного кольору. В одній з панелей 1 нижнього ряду виконують дверний проріз для встановлення дверей 12. За допомогою з'єднувальних елементів 9 збирають попарно нижню і верхню панелі 1, встановлюють їх вертикально і кріплять на основі 2 за допомогою з'єднувальних кутиків 7 і різьбових кріпильних елементів 8. Далі збирають і встановлюють наступну пару панелей 1 і з'єднують їх між собою суміжними бічними краями за допомогою різьбових кріпильних елементів 6. Аналогічно виконують збірку і установку подальших пар панелей 1 по периметру зони огорожі 13. В зоні з'єднання двох рядів панелей 1 по висоті закріплюють поперечний елемент 10, який щільно охоплює зовнішню поверхню огорожі. У верхній частині панелей 1 по периметру огорожі 13 аналогічно встановлюють і закріплюють поперечний елемент 11, який також щільно охоплює зовнішню поверхню огорожі. При необхідності поперечний елемент 11 прикріплюють до стелі приміщення з'єднувальними кутиками 7 і різьбовими кріпильними елементами 8. Висота поперечного елемента 11 визначається залежно від величини зазору між верхньою частиною панелей 1 і стелею. Кількість з'єднувальних кутиків 7 і різьбових кріпильних елементів 8 визначається виходячи з довжини периметра зони огорожі 13. Демонтаж панельної огорожі виконують в зворотній послідовності. Зберігання і транспортування панелей 1 здійснюються шляхом їх штабелювання, що істотно скорочує площу складських приміщень і витрати на перевезення. Залежно від призначення огорожі панелі 1 можуть виконуватися з іншою формою поперечного перерізу замкнутих по периметру гофр, наприклад, у формі многогранників, переріз яких є трикутник або квадрат, або трапеція, або багатокутник, або, наприклад, циліндрової форми, в переріз яких може бути коло або еліпс. Панелі 1 з поперечним перерізом, який містить замкнуті по периметру гофри, можуть бути утворені також за допомогою клейового і/або різьбового з'єднання між собою одного гофрованого елемента 5 і одного плоского листа. Окрім цього, з урахуванням довжини периметра зони огорожі 13 можливий посекційний монтаж верхнього ряду панелей 1, а також кріплення на основі 2 як одиночних панелей 1 на заданій відстані одна від одної, так і окремих секцій, що складаються з декількох з'єднаних між собою суміжними бічними краями панелей 1. Конструкція технічного рішення, що заявляється, дозволяє виконувати огорожі з різною кон 51549 8 фігурацією, довжиною і висотою. Необхідна стійкість безкаркасної огорожі забезпечується шляхом підбору оптимальних розмірів панелей, а також форми і розмірів замкнутих по периметру гофр. Безкаркасна конструкція панелей дозволяє понизити їх матеріаломісткість. За рахунок уніфікації конструктивних елементів огорожі, виконаної на основі гофрованих елементів, а також за рахунок декоративних покриттів зовнішній вигляд огорожі практично не містить візуальних відмінностей між панелями в місцях їх з'єднань. Це забезпечує як високу якість огорожі, так і однорідний візуальний ефект. Уніфікація конструктивних елементів огорожі дозволяє також істотно понизити трудомісткість монтажу і демонтажу огорожі і забезпечує штабелювання елементів огорожі при зберіганні і транспортуванні. При цьому за рахунок вибору матеріалу для виготовлення гофрованих елементів, форми і розмірів поперечного перерізу і варіантів з'єднання елементів між собою, наприклад, із застосуванням додаткових шарів матеріалу, можуть формуватися огорожі із спеціальними властивостями, наприклад світлотехнічними, теплотехнічними, звукоізоляційними і іншими. Конструкція огорожі опробована на практиці в ТОВ «HBO «ABIA». Отримані результати підтвердили ефективність використовування огорож такого типу для забезпечення спеціальних службових вимог - створення двох локальних зон освітлення усередині приміщення: "світлої зони" в частині, що не захищається, для забезпечення вимог загальних норм освітлення і "темної зони" усередині огорожі, що виключає проникнення світла від сторонніх джерел, розташованих в приміщенні. Це дозволило практично усунути відблиски і інші світлові ефекти на сферичному екрані і на приладах усередині повномасштабної кабіни вертольота і, таким чином, створити більш достовірну візуальну імітацію режимів експлуатації вертольота, що, зрештою, забезпечує більш якісну льотну підготовку навчаючих осіб. Одночасно за рахунок обмеження несанкціонованого доступу персоналу і навчаючих осіб в зону підвищеної небезпеки тренажера вирішена задача підвищення безпеки тренажера, пов'язана з роботою рухомої платформи для імітації акселераційних ефектів. При цьому за рахунок виконання панелей огорожі з пожежобезпечного склопластика забезпечуються вимоги протипожежної безпеки. Технічне рішення, що заявляється, в цілому дозволяє широко використовувати його не тільки для огорожі периметрів локальних зон усередині приміщень або будівель, але і для формування індивідуальних робочих місць, учбових класів, робочих зон, кабінетів, переговорних кімнат і т.п., змінних по ширині, конфігурації і висоті. 9 51549 10 11 51549 12 13 Комп’ютерна верстка В. Мацело 51549 Підписне 14 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюFrame-less panel barrier
Автори англійськоюBarvinok Dmytro Volodymyrovych, Matiukha Volodymyr Mykhailovych, Motsar Anatolii Ivanovych, Motsar Petro Ivanovych, Tupikov Kostiantyn Serhiiovych, Petrov Roman Mykolaiovych
Назва патенту російськоюБезкаркасное панельное ограждение
Автори російськоюБарвинок Дмитрий Владимирович, Матюха Владимир Михайлович, Моцарь Анатолий Иванович, Моцар Петр Иванович, Тупиков Константин Сергеевич, Петров Роман Николаевич
МПК / Мітки
МПК: E01F 13/00, E04C 2/00, E04C 2/40, E04B 2/74
Мітки: панельна, безкаркасна, огорожа
