Пристрій для вимірювання потоків низькоенергетичних електронів та іонів

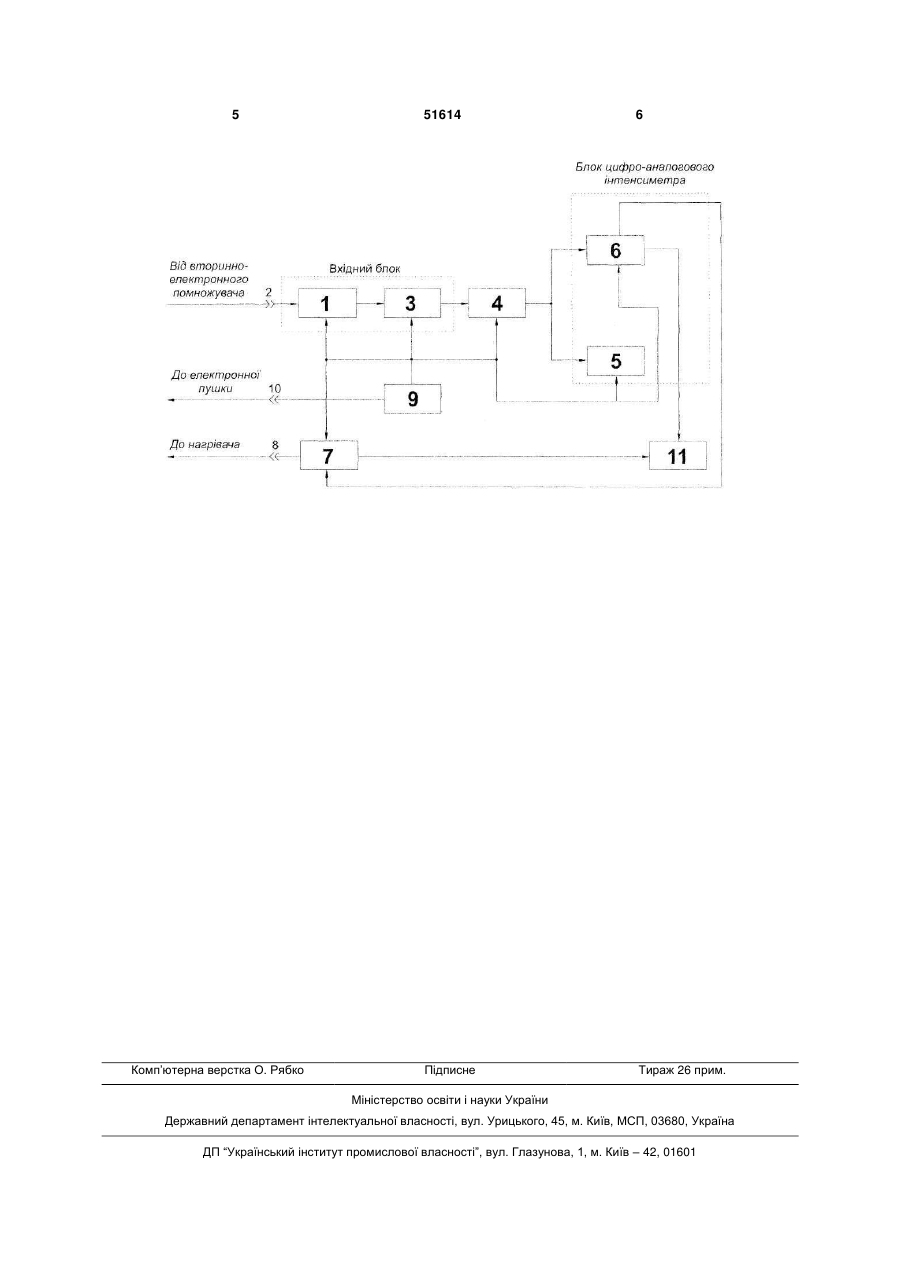

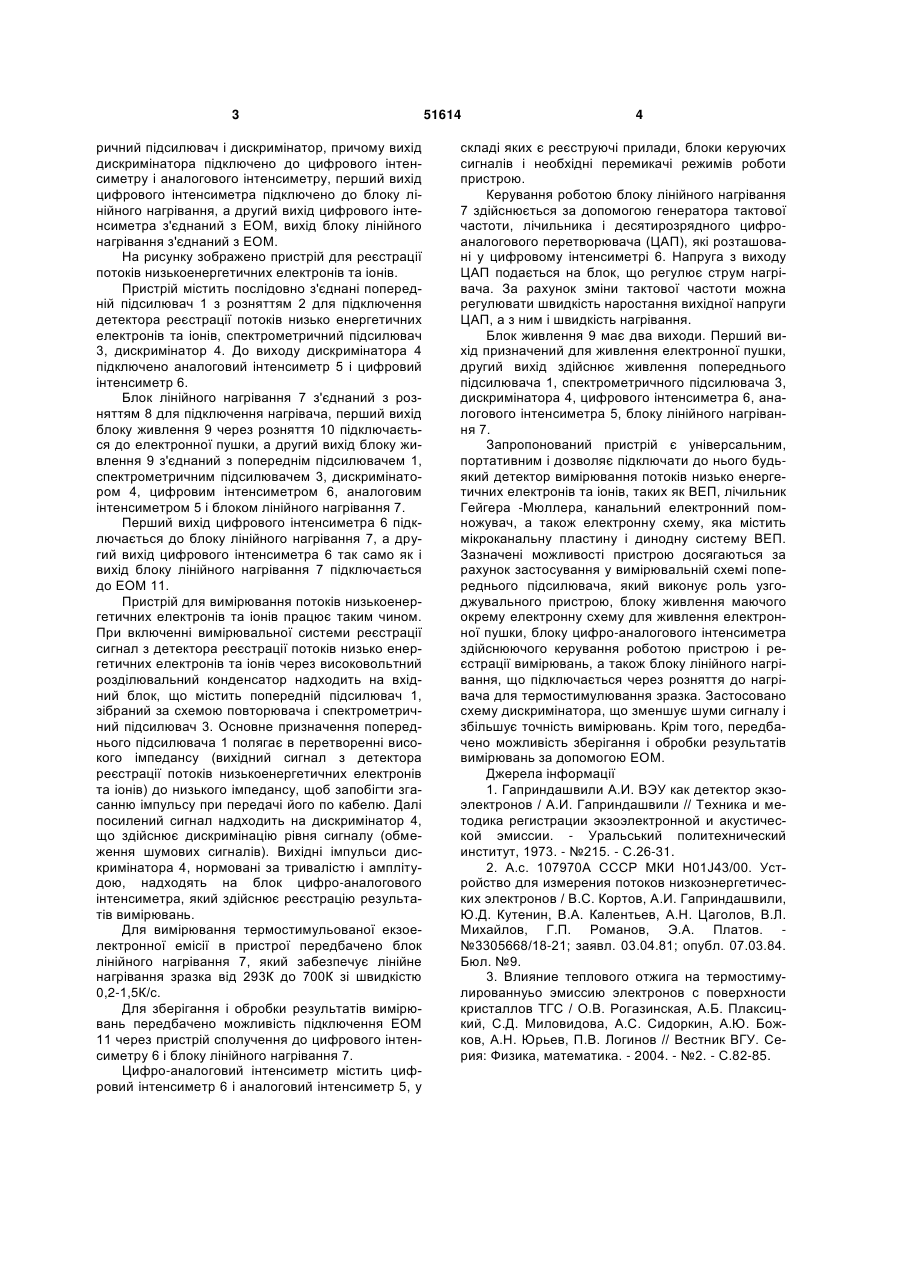

Пристрій для вимірювання потоків низькоенергетичних електронів, що містить ЕОМ і блок живлення, який відрізняється тим, що в нього введе 3 ричний підсилювач і дискримінатор, причому вихід дискримінатора підключено до цифрового інтенсиметру і аналогового інтенсиметру, перший вихід цифрового інтенсиметра підключено до блоку лінійного нагрівання, а другий вихід цифрового інтенсиметра з'єднаний з ЕОМ, вихід блоку лінійного нагрівання з'єднаний з ЕОМ. На рисунку зображено пристрій для реєстрації потоків низькоенергетичних електронів та іонів. Пристрій містить послідовно з'єднані попередній підсилювач 1 з розняттям 2 для підключення детектора реєстрації потоків низько енергетичних електронів та іонів, спектрометричний підсилювач 3, дискримінатор 4. До виходу дискримінатора 4 підключено аналоговий інтенсиметр 5 і цифровий інтенсиметр 6. Блок лінійного нагрівання 7 з'єднаний з розняттям 8 для підключення нагрівача, перший вихід блоку живлення 9 через розняття 10 підключається до електронної пушки, а другий вихід блоку живлення 9 з'єднаний з попереднім підсилювачем 1, спектрометричним підсилювачем 3, дискримінатором 4, цифровим інтенсиметром 6, аналоговим інтенсиметром 5 і блоком лінійного нагрівання 7. Перший вихід цифрового інтенсиметра 6 підключається до блоку лінійного нагрівання 7, а другий вихід цифрового інтенсиметра 6 так само як і вихід блоку лінійного нагрівання 7 підключається до ЕОМ 11. Пристрій для вимірювання потоків низькоенергетичних електронів та іонів працює таким чином. При включенні вимірювальної системи реєстрації сигнал з детектора реєстрації потоків низько енергетичних електронів та іонів через високовольтний розділювальний конденсатор надходить на вхідний блок, що містить попередній підсилювач 1, зібраний за схемою повторювача і спектрометричний підсилювач 3. Основне призначення попереднього підсилювача 1 полягає в перетворенні високого імпедансу (вихідний сигнал з детектора реєстрації потоків низькоенергетичних електронів та іонів) до низького імпедансу, щоб запобігти згасанню імпульсу при передачі його по кабелю. Далі посилений сигнал надходить на дискримінатор 4, що здійснює дискримінацію рівня сигналу (обмеження шумових сигналів). Вихідні імпульси дискримінатора 4, нормовані за тривалістю і амплітудою, надходять на блок цифро-аналогового інтенсиметра, який здійснює реєстрацію результатів вимірювань. Для вимірювання термостимульованої екзоелектронної емісії в пристрої передбачено блок лінійного нагрівання 7, який забезпечує лінійне нагрівання зразка від 293К до 700К зі швидкістю 0,2-1,5К/с. Для зберігання і обробки результатів вимірювань передбачено можливість підключення ЕОМ 11 через пристрій сполучення до цифрового інтенсиметру 6 і блоку лінійного нагрівання 7. Цифро-аналоговий інтенсиметр містить цифровий інтенсиметр 6 і аналоговий інтенсиметр 5, у 51614 4 складі яких є реєструючі прилади, блоки керуючих сигналів і необхідні перемикачі режимів роботи пристрою. Керування роботою блоку лінійного нагрівання 7 здійснюється за допомогою генератора тактової частоти, лічильника і десятирозрядного цифроаналогового перетворювача (ЦАП), які розташовані у цифровому інтенсиметрі 6. Напруга з виходу ЦАП подається на блок, що регулює струм нагрівача. За рахунок зміни тактової частоти можна регулювати швидкість наростання вихідної напруги ЦАП, а з ним і швидкість нагрівання. Блок живлення 9 має два виходи. Перший вихід призначений для живлення електронної пушки, другий вихід здійснює живлення попереднього підсилювача 1, спектрометричного підсилювача 3, дискримінатора 4, цифрового інтенсиметра 6, аналогового інтенсиметра 5, блоку лінійного нагрівання 7. Запропонований пристрій є універсальним, портативним і дозволяє підключати до нього будьякий детектор вимірювання потоків низько енергетичних електронів та іонів, таких як ВЕП, лічильник Гейгера -Мюллера, канальний електронний помножувач, а також електронну схему, яка містить мікроканальну пластину і динодну систему ВЕП. Зазначені можливості пристрою досягаються за рахунок застосування у вимірювальній схемі попереднього підсилювача, який виконує роль узгоджувального пристрою, блоку живлення маючого окрему електронну схему для живлення електронної пушки, блоку цифро-аналогового інтенсиметра здійснюючого керування роботою пристрою і реєстрації вимірювань, а також блоку лінійного нагрівання, що підключається через розняття до нагрівача для термостимулювання зразка. Застосовано схему дискримінатора, що зменшує шуми сигналу і збільшує точність вимірювань. Крім того, передбачено можливість зберігання і обробки результатів вимірювань за допомогою ЕОМ. Джерела інформації 1. Гаприндашвили А.И. ВЭУ как детектор экзоэлектронов / А.И. Гаприндашвили // Техника и методика регистрации экзоэлектронной и акустической эмиссии. - Уральський политехнический институт, 1973. - №215. - С.26-31. 2. А.с. 107970А СССР МКИ Н01J43/00. Устройство для измерения потоков низкоэнергетических электронов / В.С. Кортов, А.И. Гаприндашвили, Ю.Д. Кутенин, В.А. Калентьев, А.Н. Цаголов, В.Л. Михайлов, Г.П. Романов, Э.А. Платов. №3305668/18-21; заявл. 03.04.81; опубл. 07.03.84. Бюл. №9. 3. Влияние теплового отжига на термостимулированнуьо эмиссию электронов с поверхности кристаллов ТГС / О.В. Рогазинская, А.Б. Плаксицкий, С.Д. Миловидова, А.С. Сидоркин, А.Ю. Божков, А.Н. Юрьев, П.В. Логинов // Вестник ВГУ. Серия: Физика, математика. - 2004. - №2. - С.82-85. 5 Комп’ютерна верстка О. Рябко 51614 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
