Пристрій до брального апарата для підбору стрічки льону з платформою

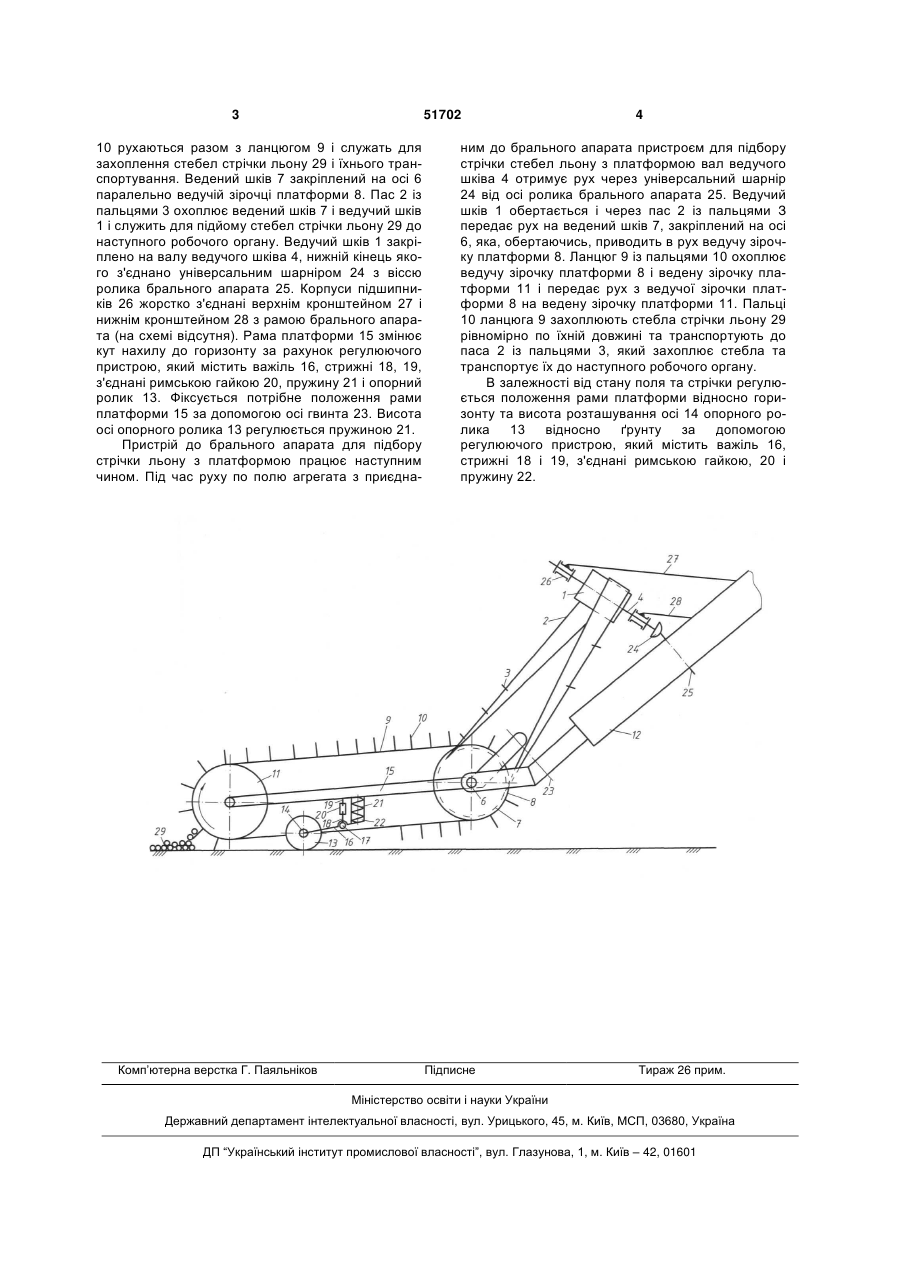

Пристрій до брального апарата для підбору стрічки льону з платформою, що містить пас із пальцями, що охоплює ведений і ведучий шківи, який відрізняється тим, що ведуча зірочка платформи з'єднана із веденою зірочкою платформи ланцюгом із пальцями, ведений шків закріплено на осі паралельно ведучій зірочці платформи, а рама платформи виконана з можливістю регулювання її висоти за допомогою опорного ролика, важеля, стрижнів, римської гайки та пружини. (19) (21) u201001596 (22) 15.02.2010 (24) 26.07.2010 (46) 26.07.2010, Бюл.№ 14, 2010 р. (72) НАЛОБІНА ОЛЕНА ОЛЕКСАНДРІВНА, НІКОЛЬЧУК СЕРГІЙ СЕРГІЙОВИЧ, ГЕРАСИМЧУК ОЛЕКСАНДР ПАВЛОВИЧ, МАРТИНЮК ВІКТОР ЛЕОНІДОВИЧ, ПУЦЬ ВІТАЛІЙ СТЕПАНОВИЧ (73) ЛУЦЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ 3 51702 10 рухаються разом з ланцюгом 9 і служать для захоплення стебел стрічки льону 29 і їхнього транспортування. Ведений шків 7 закріплений на осі 6 паралельно ведучій зірочці платформи 8. Пас 2 із пальцями 3 охоплює ведений шків 7 і ведучий шків 1 і служить для підйому стебел стрічки льону 29 до наступного робочого органу. Ведучий шків 1 закріплено на валу ведучого шківа 4, нижній кінець якого з'єднано універсальним шарніром 24 з віссю ролика брального апарата 25. Корпуси підшипників 26 жорстко з'єднані верхнім кронштейном 27 і нижнім кронштейном 28 з рамою брального апарата (на схемі відсутня). Рама платформи 15 змінює кут нахилу до горизонту за рахунок регулюючого пристрою, який містить важіль 16, стрижні 18, 19, з'єднані римською гайкою 20, пружину 21 і опорний ролик 13. Фіксується потрібне положення рами платформи 15 за допомогою осі гвинта 23. Висота осі опорного ролика 13 регулюється пружиною 21. Пристрій до брального апарата для підбору стрічки льону з платформою працює наступним чином. Під час руху по полю агрегата з приєдна Комп’ютерна верстка Г. Паяльніков 4 ним до брального апарата пристроєм для підбору стрічки стебел льону з платформою вал ведучого шківа 4 отримує рух через універсальний шарнір 24 від осі ролика брального апарата 25. Ведучий шків 1 обертається і через пас 2 із пальцями З передає рух на ведений шків 7, закріплений на осі 6, яка, обертаючись, приводить в рух ведучу зірочку платформи 8. Ланцюг 9 із пальцями 10 охоплює ведучу зірочку платформи 8 і ведену зірочку платформи 11 і передає рух з ведучої зірочки платформи 8 на ведену зірочку платформи 11. Пальці 10 ланцюга 9 захоплюють стебла стрічки льону 29 рівномірно по їхній довжині та транспортують до паса 2 із пальцями 3, який захоплює стебла та транспортує їх до наступного робочого органу. В залежності від стану поля та стрічки регулюється положення рами платформи відносно горизонту та висота розташування осі 14 опорного ролика 13 відносно ґрунту за допомогою регулюючого пристрою, який містить важіль 16, стрижні 18 і 19, з'єднані римською гайкою, 20 і пружину 22. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
