Пристрій для забору мазків-відбитків зі слизової оболонки гортані у хворих на рак та рецидив раку гортані

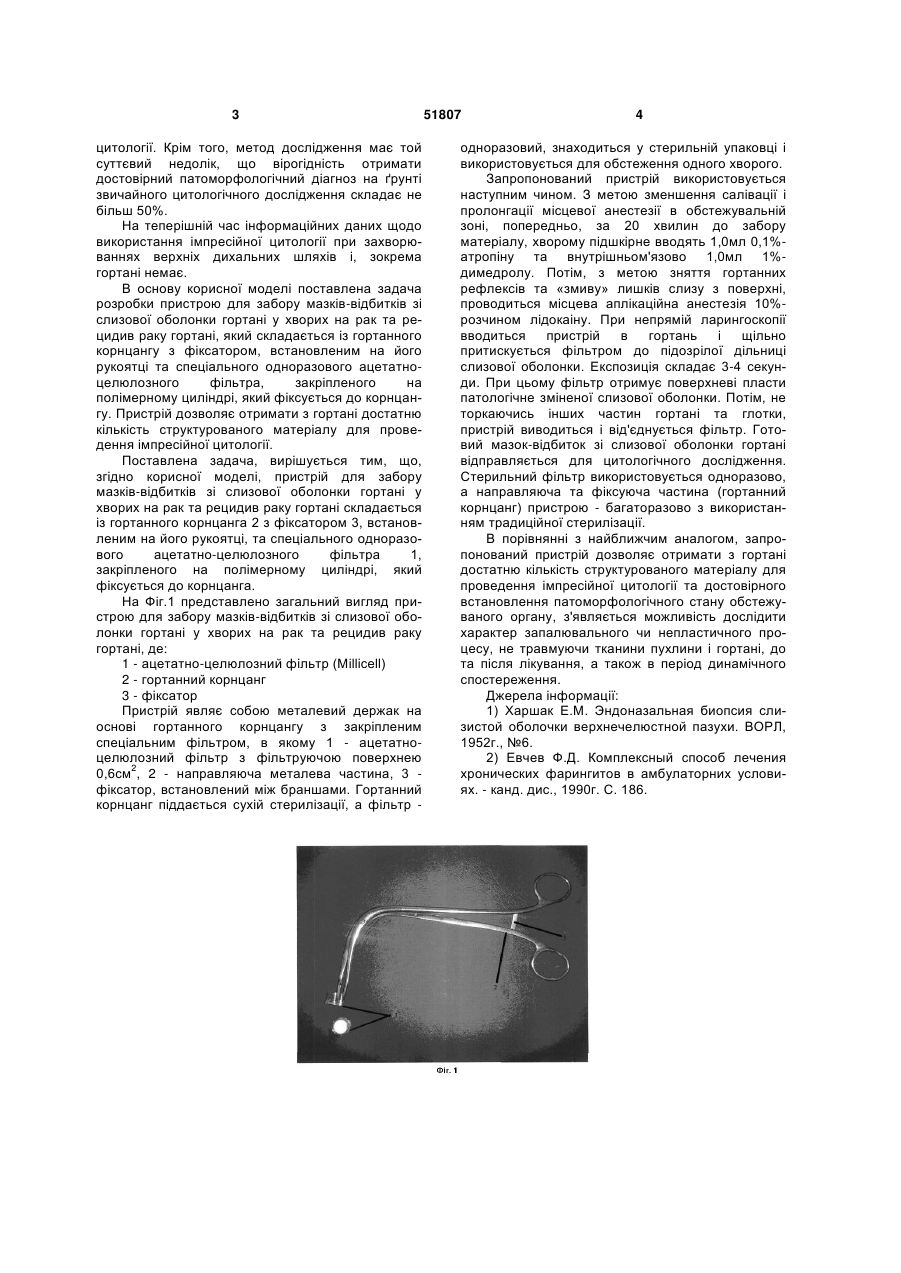

Пристрій для забору мазків-відбитків зі слизової оболонки гортані у хворих на рак та рецидив раку гортані, що містить приладдя для забору матеріалу зі слизової оболонки, який відрізняється тим, що він складається із гортанного корнцанга 2 з фіксатором 3, встановленим на його рукоятці, та спеціального одноразового ацетатно-целюлозного фільтра 1, закріпленого на полімерному циліндрі, який фіксується до корнцанга. (19) (21) u201003862 (22) 06.04.2010 (24) 26.07.2010 (46) 26.07.2010, Бюл.№ 14, 2010 р. (72) ЄВЧЕВ ФЕДІР ДМИТРОВИЧ, ГАЄВСЬКИЙ ВІТАЛІЙ ВІТАЛІЙОВИЧ (73) ОДЕСЬКИЙ ДЕРЖАВНИЙ МЕДИЧНИЙ УНІВЕРСИТЕТ 3 цитології. Крім того, метод дослідження має той суттєвий недолік, що вірогідність отримати достовірний патоморфологічний діагноз на ґрунті звичайного цитологічного дослідження складає не більш 50%. На теперішній час інформаційних даних щодо використання імпресійної цитології при захворюваннях верхніх дихальних шляхів і, зокрема гортані немає. В основу корисної моделі поставлена задача розробки пристрою для забору мазків-відбитків зі слизової оболонки гортані у хворих на рак та рецидив раку гортані, який складається із гортанного корнцангу з фіксатором, встановленим на його рукоятці та спеціального одноразового ацетатноцелюлозного фільтра, закріпленого на полімерному циліндрі, який фіксується до корнцангу. Пристрій дозволяє отримати з гортані достатню кількість структурованого матеріалу для проведення імпресійної цитології. Поставлена задача, вирішується тим, що, згідно корисної моделі, пристрій для забору мазків-відбитків зі слизової оболонки гортані у хворих на рак та рецидив раку гортані складається із гортанного корнцанга 2 з фіксатором 3, встановленим на його рукоятці, та спеціального одноразового ацетатно-целюлозного фільтра 1, закріпленого на полімерному циліндрі, який фіксується до корнцанга. На Фіг.1 представлено загальний вигляд пристрою для забору мазків-відбитків зі слизової оболонки гортані у хворих на рак та рецидив раку гортані, де: 1 - ацетатно-целюлозний фільтр (Millicell) 2 - гортанний корнцанг 3 - фіксатор Пристрій являє собою металевий держак на основі гортанного корнцангу з закріпленим спеціальним фільтром, в якому 1 - ацетатноцелюлозний фільтр з фільтруючою поверхнею 2 0,6см , 2 - направляюча металева частина, 3 фіксатор, встановлений між браншами. Гортанний корнцанг піддається сухій стерилізації, а фільтр 51807 4 одноразовий, знаходиться у стерильній упаковці і використовується для обстеження одного хворого. Запропонований пристрій використовується наступним чином. З метою зменшення салівації і пролонгації місцевої анестезії в обстежувальній зоні, попередньо, за 20 хвилин до забору матеріалу, хворому підшкірне вводять 1,0мл 0,1%атропіну та внутрішньом'язово 1,0мл 1%димедролу. Потім, з метою зняття гортанних рефлексів та «змиву» лишків слизу з поверхні, проводиться місцева аплікаційна анестезія 10%розчином лідокаіну. При непрямій ларингоскопії вводиться пристрій в гортань і щільно притискується фільтром до підозрілої дільниці слизової оболонки. Експозиція складає 3-4 секунди. При цьому фільтр отримує поверхневі пласти патологічне зміненої слизової оболонки. Потім, не торкаючись інших частин гортані та глотки, пристрій виводиться і від'єднується фільтр. Готовий мазок-відбиток зі слизової оболонки гортані відправляється для цитологічного дослідження. Стерильний фільтр використовується одноразово, а направляюча та фіксуюча частина (гортанний корнцанг) пристрою - багаторазово з використанням традиційної стерилізації. В порівнянні з найближчим аналогом, запропонований пристрій дозволяє отримати з гортані достатню кількість структурованого матеріалу для проведення імпресійної цитології та достовірного встановлення патоморфологічного стану обстежуваного органу, з'являється можливість дослідити характер запалювального чи непластичного процесу, не травмуючи тканини пухлини і гортані, до та після лікування, а також в період динамічного спостереження. Джерела інформації: 1) Харшак Е.М. Эндоназальная биопсия слизистой оболочки верхнечелюстной пазухи. ВОРЛ, 1952г., №6. 2) Евчев Ф.Д. Комплексный способ лечения хронических фарингитов в амбулаторних условиях. - канд. дис., 1990г. С. 186. 5 Комп’ютерна верстка Л. Купенко 51807 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
