Спосіб зруйнування охолоді доменної печі

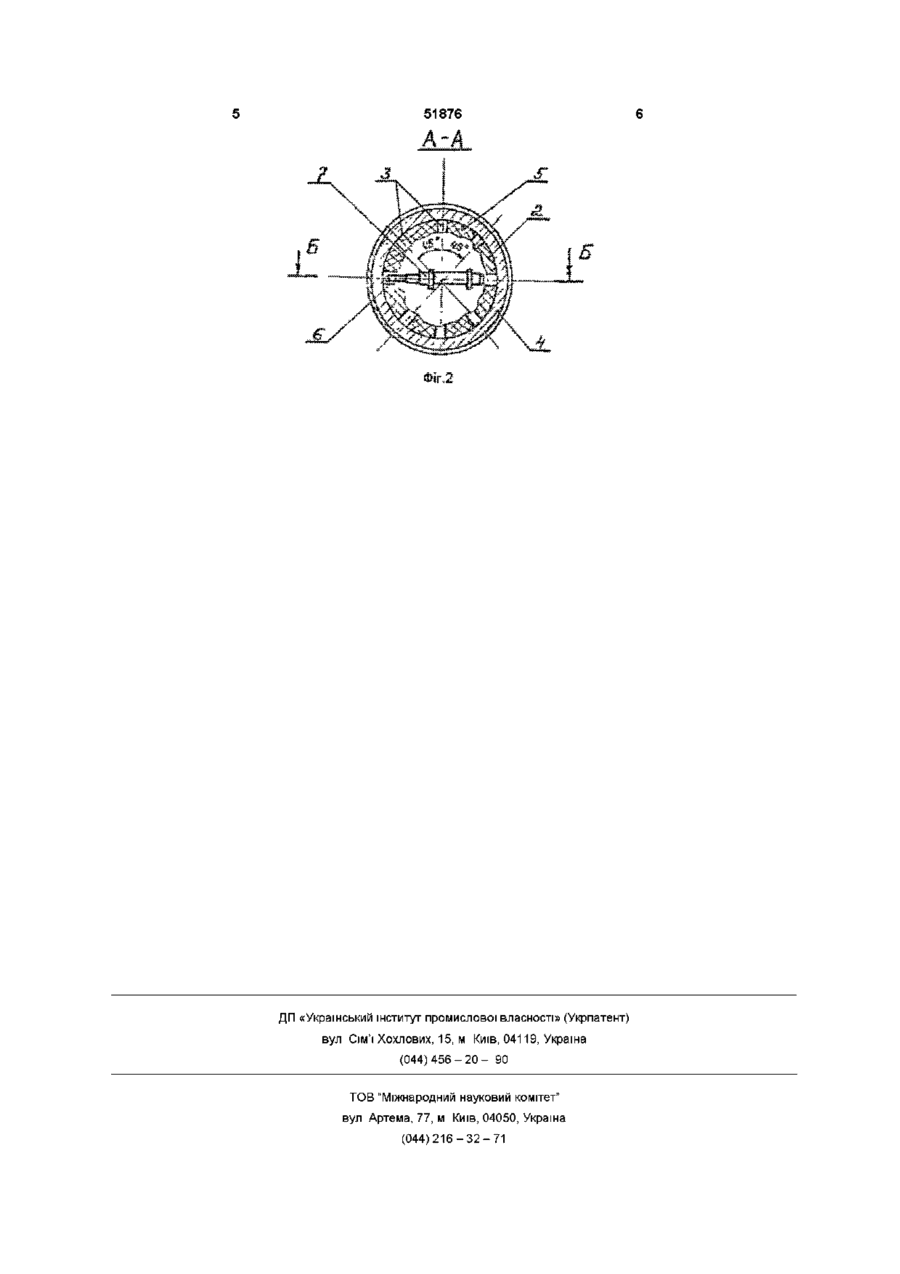

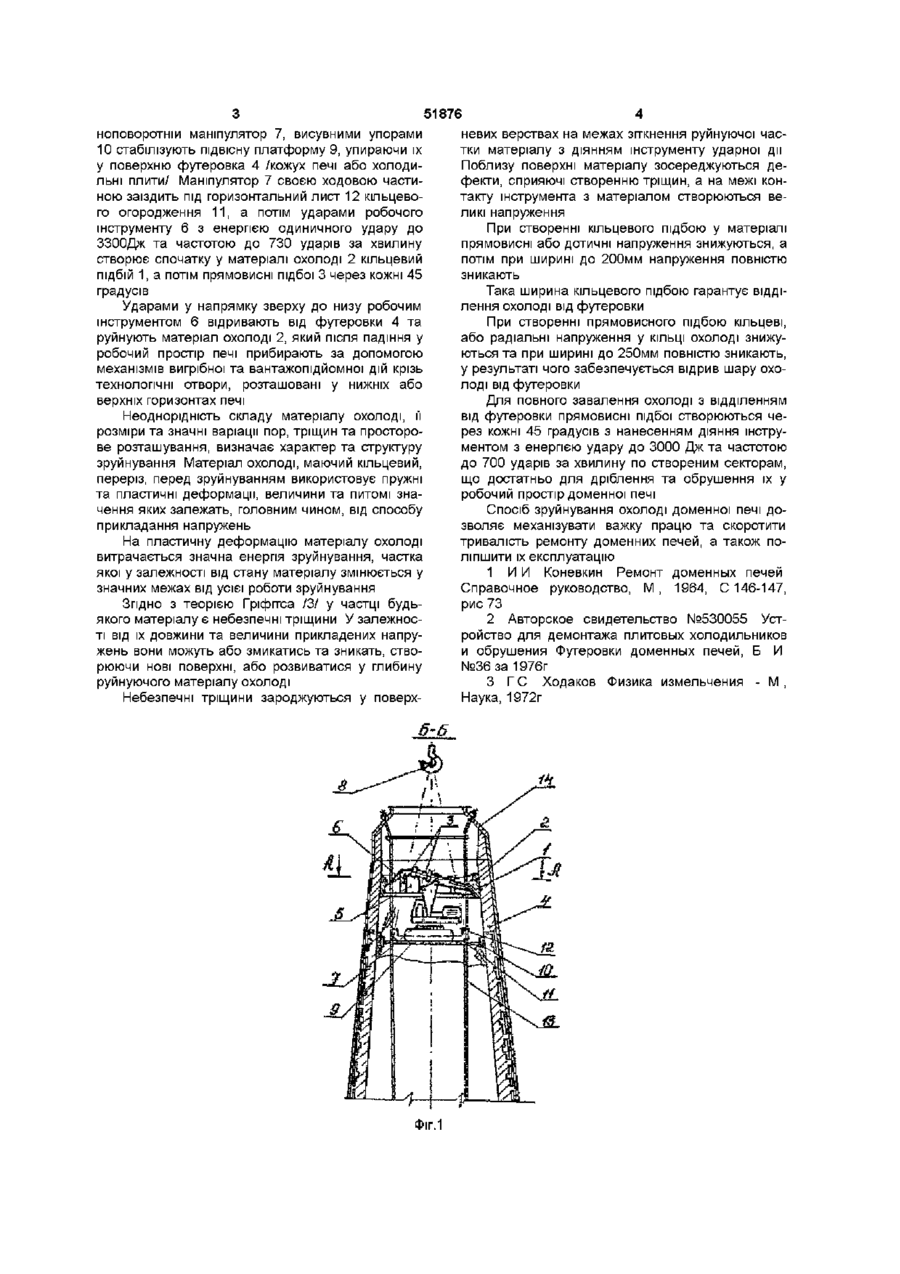

Спосіб зруйнування охолоді доменної печі, уміщуючий створення кільцевого та прямовисних підбоїв верств охолоді, відрізняючий тим, що кільцевий підбій з шириною до 200 мм, а потім прямовисні підбої виконують через кожні 45 градусів шириною до 250 мм, створюючи кільцеві сектори послідовно робочим інструментом повноповоротнього маніпулятору ударної дії з енергією до ЗОООДж та частотою до 700 ударів за хвилину з можливістю зруйнування та роздріблювання кільцевих секторів матеріалу охолоді при падінні у робочий простір доменної печі с послідуючим його прибиранням у нижні або верхні горизонти крізь технологічні отвори за допомогою механізмів вигрібної та вантажепідйомної дій Винахід надевать до металурги, саме до способу зруйнування охолоді доменних печей Відомий спосіб зруйнування охолоді під час капітальних ремонтів доменних печей /1/, завдяки якому у кладці печі бурять шпари, заряджають їх вибуховими матеріалами та утворюють кільцевий підбій у кладці, потім підготовляють шари, для утворення прямовисного підбою у кладці /аналог/ Недоліки цього способу зруйнування охолоді є - значні трудовитрати на вирізну отворів у кожусі печі, буріння шпарів, евакуацію усієї зміни з небезпечної зони, ремонт кожуху після пошкодження, що складає приблизно до 430 чол-змін, - при проведенні вибухових робіт кожух печі одержує видимі та невидимі пошкодження, що приводить до передчасного виходу з ладу кожуху печі і необхідності його заміни Найбільш близьким по технічній суті до пропонуючого способу є технологія зруйнування кладки доменної печі 121 включаюча застосування спеціальної установки, складеній з гідравлічного екскаватору, оснащеного телескопічною стрілою, ударним блокам та рухомою платформою /прототип/ Недолік способу - пошкодження футеровки печі, придатної для роботи, при сколюванні охолоді, міцно сціпленої з футеровкою Задача способу полягає у тому, щоб при зруйнуванні охолоді зберегти гідну футеровку, згодну для експлуатації печі Поставлена задача виконується тим, що спосіб зруйнування охолоді доменної печі, уміщуючий створення кільцевого та прямовисних підборів верств охолоді відрізняється тим, що кільцевий підбій з шириною до 200мм, а потім прямовисні підбої виконують через кожні 45 градусів шириною до 250мм, створюючи кільцеві сектори послідовно робочим інструментом повноповоротнього маніпулятору ударної дії з енергією до ЗОООДж та частотою до 700 ударів за хвилину з можливістю зруйнування та роздрібнювання кільцевих секторів матеріалу охолоді при падінні у робочий простір доменної печі з послідуючим його прибиранням у нижні або верхні горизонти крізь технологічні отвори за допомогою механізмів вигрібної та вантажопідйомної дій Спосіб зруйнування охолоді доменної печі пояснюється на фіг 1 - загальний взгляд, на фіг 2 розріз на фіг 1 Спосіб включає кільцевий відбій 1, охододь 2 прямовисні підбої 3 футеровку 4, сектори 5, робочий інструмент 6, повноповоротний маніпулятор 7 гак 8 підвісну платформу 9, висувні упори 10, кільцеве огородження 11, горизонтальний лист 12, сталеві стрічки 13 купольну частину 14 Способ виконується таким чином Після демонтажу завантаженого обладнання у доменну піч гаком 8 спускають підвісну платформу 9, та на потрібнім рівні, де розташована охолодь 2, підвішують до сталевих стрічок 13, закріплених до купольной частини 14 печі На підвісну платформу 9 встановлюють пов (О 00 ю 51876 ноповоротнш маніпулятор 7, висувними упорами 10 стабілізують підвісну платформу 9, упираючи їх у поверхню футеровка 4 /кожух печі або холодильні плити/ Маніпулятор 7 своєю ходовою частиною заїздить під горизонтальний лист 12 кільцевого огородження 11, а потім ударами робочого інструменту 6 з енергією одиничного удару до ЗЗООДж та частотою до 730 ударів за хвилину створює спочатку у матеріалі охолоді 2 кільцевий підбій 1, а потім прямовисні підбої 3 через кожні 45 градусів Ударами у напрямку зверху до низу робочим інструментом 6 відривають від футеровки 4 та руйнують матеріал охолоді 2, який після падіння у робочий простір печі прибирають за допомогою механізмів вигрібної та вантажопідйомної дій крізь технологічні отвори, розташовані у нижніх або верхніх горизонтах печі Неоднорідність складу матеріалу охолоді, її розміри та значні варіації пор, тріщин та просторове розташування, визначає характер та структуру зруйнування Матеріал охолоді, маючий кільцевий, переріз, перед зруйнуванням використовує пружні та пластичні деформації, величини та питомі значення яких залежать, головним чином, від способуприкладання напружень На пластичну деформацію матеріалу охолоді витрачається значна енергія зруйнування, частка якої у залежності від стану матеріалу змінюється у значних межах від усієї роботи зруйнування Згідно З теорією Гріфітса /3/ у частці будьякого матеріалу є небезпечні тріщини У залежності від їх довжини та величини прикладених напружень вони можуть або змикатись та зникать, створюючи нові поверхні, або розвиватися у глибину руйнуючого матеріалу охолоді Небезпечні тріщини зароджуються у поверх6-6 Фіг.1 невих верствах на межах зіткнення руйнуючої частки матеріалу з діянням інструменту ударної дії Поблизу поверхні матеріалу зосереджуються дефекти, сприяючі створенню тріщин, а на межі контакту інструмента з матеріалом створюються великі напруження При створенні кільцевого підбою у матеріалі прямовисні або дотичні напруження знижуються, а потім при ширині до 200мм напруження повністю зникають Така ширина кільцевого підбою гарантує відділення охолоді від футеровки При створенні прямовисного підбою кільцеві, або радіальні напруження у КІЛЬЦІ ОХОЛОДІ знижуються та при ширині до 250мм повністю зникають, у результаті чого забезпечується відрив шару охолоді від футеровки Для повного завалення охолоді з відділенням від футеровки прямовисні підбої створюються через кожні 45 градусів з нанесенням діяння інструментом з енергією удару до 3000 Дж та частотою до 700 ударів за хвилину по створеним секторам, що достатньо для дріблення та обрушення їх у робочий простір доменної печі Спосіб зруйнування охолоді доменної печі дозволяє механізувати важку працю та скоротити тривалість ремонту доменних печей, а також поліпшити їх експлуатацію 1 И И Коневкин Ремонт доменных печей Справочное руководство, М, 1964, С146-147, рис 73 2 Авторское свидетельство №530055 Устройство для демонтажа плитовых холодильников и обрушения Футеровки доменных печей, Б И №36 за 1976г 3 ГС Ходаков Физика измельчения - М, Наука, 1972г 51876 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
