Подрібнювач зерна ударної дії

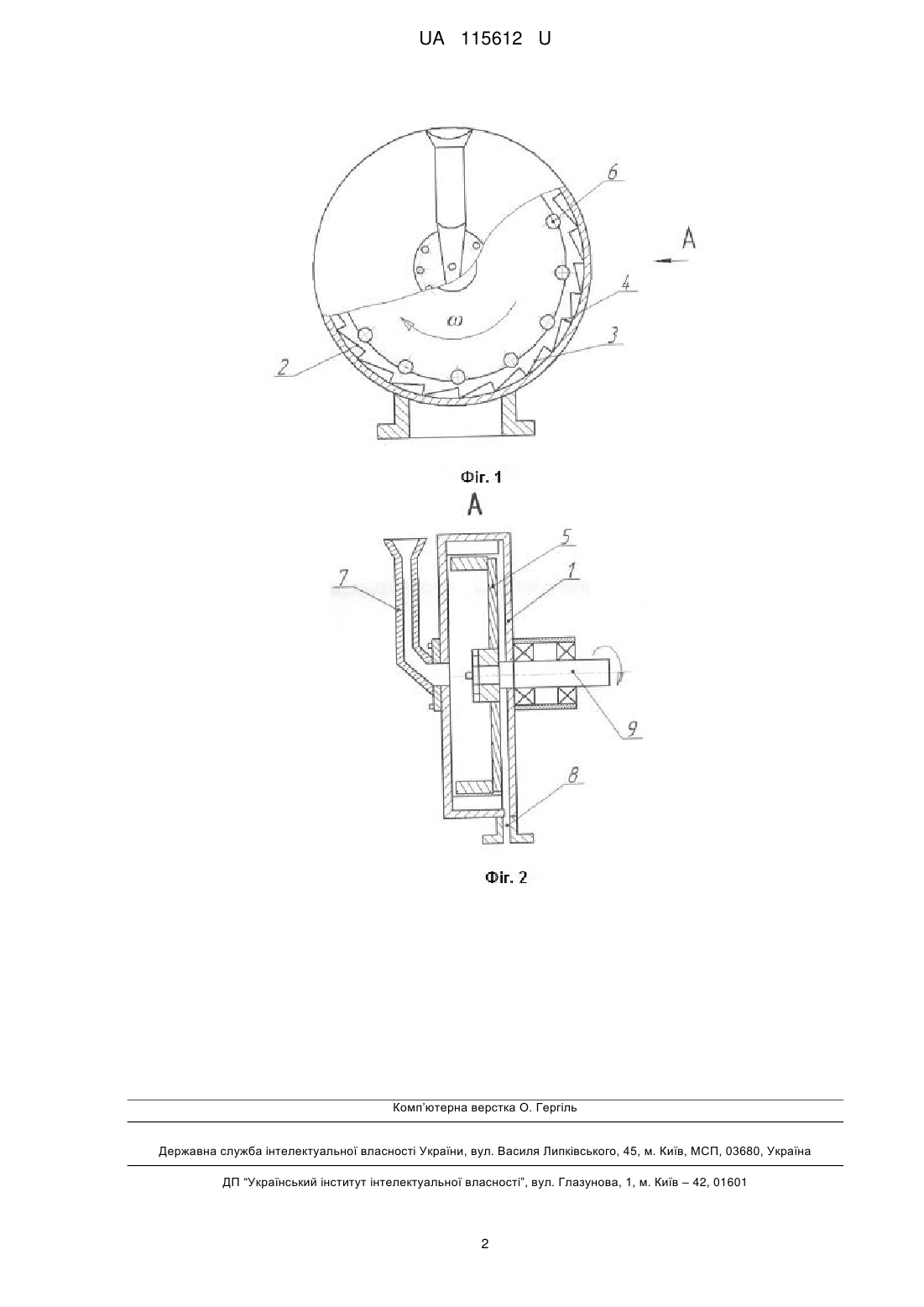

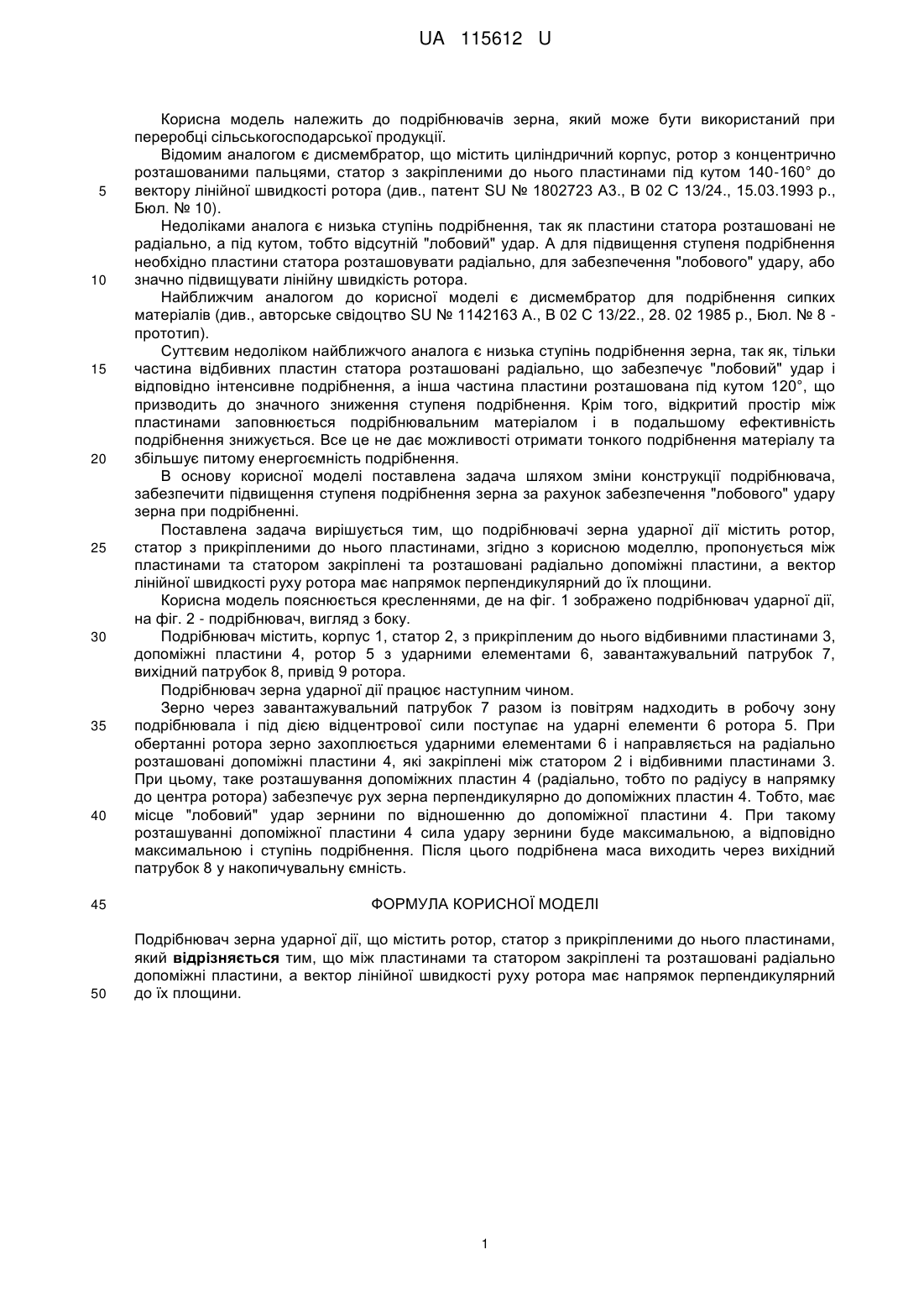

Реферат: Подрібнювач зерна ударної дії містить ротор, статор з прикріпленими до нього пластинами. Між пластинами та статором закріплені та розташовані радіально допоміжні пластини. Вектор лінійної швидкості руху ротора має напрямок перпендикулярний до їх площини. UA 115612 U (54) ПОДРІБНЮВАЧ ЗЕРНА УДАРНОЇ ДІЇ UA 115612 U UA 115612 U 5 10 15 20 25 30 35 40 Корисна модель належить до подрібнювачів зерна, який може бути використаний при переробці сільськогосподарської продукції. Відомим аналогом є дисмембратор, що містить циліндричний корпус, ротор з концентрично розташованими пальцями, статор з закріпленими до нього пластинами під кутом 140-160° до вектору лінійної швидкості ротора (див., патент SU № 1802723 A3., В 02 С 13/24., 15.03.1993 р., Бюл. № 10). Недоліками аналога є низька ступінь подрібнення, так як пластини статора розташовані не радіально, а під кутом, тобто відсутній "лобовий" удар. А для підвищення ступеня подрібнення необхідно пластини статора розташовувати радіально, для забезпечення "лобового" удару, або значно підвищувати лінійну швидкість ротора. Найближчим аналогом до корисної моделі є дисмембратор для подрібнення сипких матеріалів (див., авторське свідоцтво SU № 1142163 А., В 02 С 13/22., 28. 02 1985 р., Бюл. № 8 прототип). Суттєвим недоліком найближчого аналога є низька ступінь подрібнення зерна, так як, тільки частина відбивних пластин статора розташовані радіально, що забезпечує "лобовий" удар і відповідно інтенсивне подрібнення, а інша частина пластини розташована під кутом 120°, що призводить до значного зниження ступеня подрібнення. Крім того, відкритий простір між пластинами заповнюється подрібнювальним матеріалом і в подальшому ефективність подрібнення знижується. Все це не дає можливості отримати тонкого подрібнення матеріалу та збільшує питому енергоємність подрібнення. В основу корисної моделі поставлена задача шляхом зміни конструкції подрібнювача, забезпечити підвищення ступеня подрібнення зерна за рахунок забезпечення "лобового" удару зерна при подрібненні. Поставлена задача вирішується тим, що подрібнювачі зерна ударної дії містить ротор, статор з прикріпленими до нього пластинами, згідно з корисною моделлю, пропонується між пластинами та статором закріплені та розташовані радіально допоміжні пластини, а вектор лінійної швидкості руху ротора має напрямок перпендикулярний до їх площини. Корисна модель пояснюється кресленнями, де на фіг. 1 зображено подрібнювач ударної дії, на фіг. 2 - подрібнювач, вигляд з боку. Подрібнювач містить, корпус 1, статор 2, з прикріпленим до нього відбивними пластинами 3, допоміжні пластини 4, ротор 5 з ударними елементами 6, завантажувальний патрубок 7, вихідний патрубок 8, привід 9 ротора. Подрібнювач зерна ударної дії працює наступним чином. Зерно через завантажувальний патрубок 7 разом із повітрям надходить в робочу зону подрібнювала і під дією відцентрової сили поступає на ударні елементи 6 ротора 5. При обертанні ротора зерно захоплюється ударними елементами 6 і направляється на радіально розташовані допоміжні пластини 4, які закріплені між статором 2 і відбивними пластинами 3. При цьому, таке розташування допоміжних пластин 4 (радіально, тобто по радіусу в напрямку до центра ротора) забезпечує рух зерна перпендикулярно до допоміжних пластин 4. Тобто, має місце "лобовий" удар зернини по відношенню до допоміжної пластини 4. При такому розташуванні допоміжної пластини 4 сила удару зернини буде максимальною, а відповідно максимальною і ступінь подрібнення. Після цього подрібнена маса виходить через вихідний патрубок 8 у накопичувальну ємність. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Подрібнювач зерна ударної дії, що містить ротор, статор з прикріпленими до нього пластинами, який відрізняється тим, що між пластинами та статором закріплені та розташовані радіально допоміжні пластини, а вектор лінійної швидкості руху ротора має напрямок перпендикулярний до їх площини. 1 UA 115612 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
