Ортопедичний пристрій для ортезування суглобів кінцівок людини

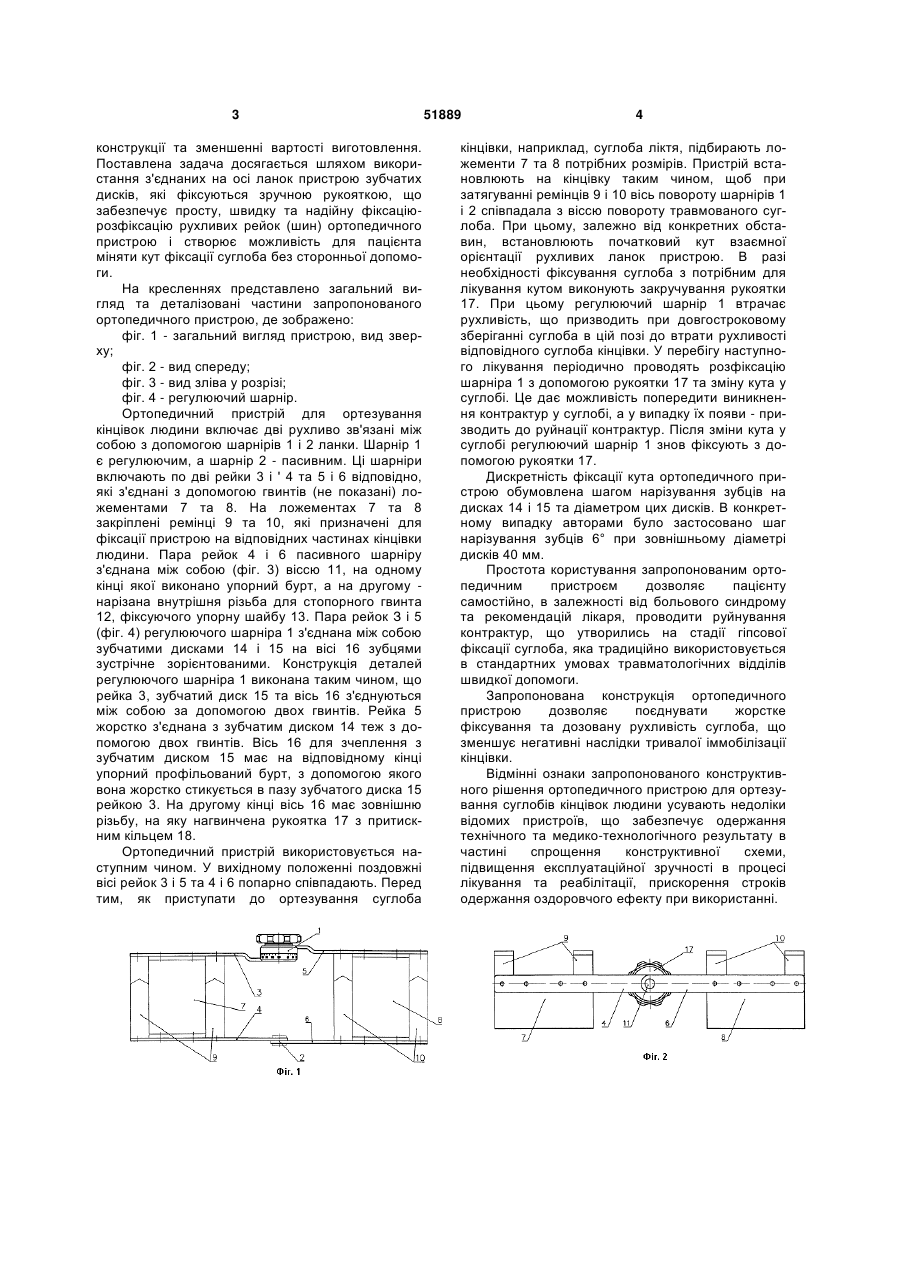

Ортопедичний пристрій для ортезування суглобів кінцівок людини, що включає два ложементи, з'єднаних між собою двома шарнірами за допомогою рейок, який відрізняється тим, що щонайменше один із шарнірів пристрою містить зубчаті диски, жорстко зв'язані з рейками ложементів, а між собою ці диски зв'язані зубцями та віссю, яка одним кінцем жорстко зв'язана з рейкою одного ложемента і шарнірно - з рейкою другого ложемента, а на другому кінці ця вісь має зовнішню різь, на яку встановлена рукоятка з притискним кільцем. (19) (21) u200913822 (22) 29.12.2009 (24) 10.08.2010 (46) 10.08.2010, Бюл.№ 15, 2010 р. (72) БОЙКО ІГОР ВАСИЛЬОВИЧ, АВДЄЄВ АНАТОЛІЙ МИКОЛАЙОВИЧ, КУЛИК АНАТОЛІЙ ДМИТРОВИЧ, ГРИГОР'ЄВ СЕРГІЙ ВАСИЛЬОВИЧ, БРАЖНІКОВА ГАЛИНА ЄГОРІВНА (73) ІНСТИТУТ ТЕХНІЧНОЇ МЕХАНІКИ НАЦІОНАЛЬНОЇ АКАДЕМІЇ НАУК УКРАЇНИ ТА НАЦІОНАЛЬНОГО КОСМІЧНОГО АГЕНТСТВА УКРАЇНИ 3 конструкції та зменшенні вартості виготовлення. Поставлена задача досягається шляхом використання з'єднаних на осі ланок пристрою зубчатих дисків, які фіксуються зручною рукояткою, що забезпечує просту, швидку та надійну фіксаціюрозфіксацію рухливих рейок (шин) ортопедичного пристрою і створює можливість для пацієнта міняти кут фіксації суглоба без сторонньої допомоги. На кресленнях представлено загальний вигляд та деталізовані частини запропонованого ортопедичного пристрою, де зображено: фіг. 1 - загальний вигляд пристрою, вид зверху; фіг. 2 - вид спереду; фіг. 3 - вид зліва у розрізі; фіг. 4 - регулюючий шарнір. Ортопедичний пристрій для ортезування кінцівок людини включає дві рухливо зв'язані між собою з допомогою шарнірів 1 і 2 ланки. Шарнір 1 є регулюючим, а шарнір 2 - пасивним. Ці шарніри включають по дві рейки 3 і ' 4 та 5 і 6 відповідно, які з'єднані з допомогою гвинтів (не показані) ложементами 7 та 8. На ложементах 7 та 8 закріплені ремінці 9 та 10, які призначені для фіксації пристрою на відповідних частинах кінцівки людини. Пара рейок 4 і 6 пасивного шарніру з'єднана між собою (фіг. 3) віссю 11, на одному кінці якої виконано упорний бурт, а на другому нарізана внутрішня різьба для стопорного гвинта 12, фіксуючого упорну шайбу 13. Пара рейок З і 5 (фіг. 4) регулюючого шарніра 1 з'єднана між собою зубчатими дисками 14 і 15 на вісі 16 зубцями зустрічне зорієнтованими. Конструкція деталей регулюючого шарніра 1 виконана таким чином, що рейка 3, зубчатий диск 15 та вісь 16 з'єднуються між собою за допомогою двох гвинтів. Рейка 5 жорстко з'єднана з зубчатим диском 14 теж з допомогою двох гвинтів. Вісь 16 для зчеплення з зубчатим диском 15 має на відповідному кінці упорний профільований бурт, з допомогою якого вона жорстко стикується в пазу зубчатого диска 15 рейкою 3. На другому кінці вісь 16 має зовнішню різьбу, на яку нагвинчена рукоятка 17 з притискним кільцем 18. Ортопедичний пристрій використовується наступним чином. У вихідному положенні поздовжні вісі рейок 3 і 5 та 4 і 6 попарно співпадають. Перед тим, як приступати до ортезування суглоба 51889 4 кінцівки, наприклад, суглоба ліктя, підбирають ложементи 7 та 8 потрібних розмірів. Пристрій встановлюють на кінцівку таким чином, щоб при затягуванні ремінців 9 і 10 вісь повороту шарнірів 1 і 2 співпадала з віссю повороту травмованого суглоба. При цьому, залежно від конкретних обставин, встановлюють початковий кут взаємної орієнтації рухливих ланок пристрою. В разі необхідності фіксування суглоба з потрібним для лікування кутом виконують закручування рукоятки 17. При цьому регулюючий шарнір 1 втрачає рухливість, що призводить при довгостроковому зберіганні суглоба в цій позі до втрати рухливості відповідного суглоба кінцівки. У перебігу наступного лікування періодично проводять розфіксацію шарніра 1 з допомогою рукоятки 17 та зміну кута у суглобі. Це дає можливість попередити виникнення контрактур у суглобі, а у випадку їх появи - призводить до руйнації контрактур. Після зміни кута у суглобі регулюючий шарнір 1 знов фіксують з допомогою рукоятки 17. Дискретність фіксації кута ортопедичного пристрою обумовлена шагом нарізування зубців на дисках 14 і 15 та діаметром цих дисків. В конкретному випадку авторами було застосовано шаг нарізування зубців 6° при зовнішньому діаметрі дисків 40 мм. Простота користування запропонованим ортопедичним пристроєм дозволяє пацієнту самостійно, в залежності від больового синдрому та рекомендацій лікаря, проводити руйнування контрактур, що утворились на стадії гіпсової фіксації суглоба, яка традиційно використовується в стандартних умовах травматологічних відділів швидкої допомоги. Запропонована конструкція ортопедичного пристроюдозволяє поєднувати жорстке фіксування та дозовану рухливість суглоба, що зменшує негативні наслідки тривалої іммобілізації кінцівки. Відмінні ознаки запропонованого конструктивного рішення ортопедичного пристрою для ортезування суглобів кінцівок людини усувають недоліки відомих пристроїв, що забезпечує одержання технічного та медико-технологічного результату в частині спрощення конструктивної схеми, підвищення експлуатаційної зручності в процесі лікування та реабілітації, прискорення строків одержання оздоровчого ефекту при використанні. 5 Комп’ютерна верстка Д. Шеверун 51889 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
