Сушарка для сільськогосподарських матеріалів

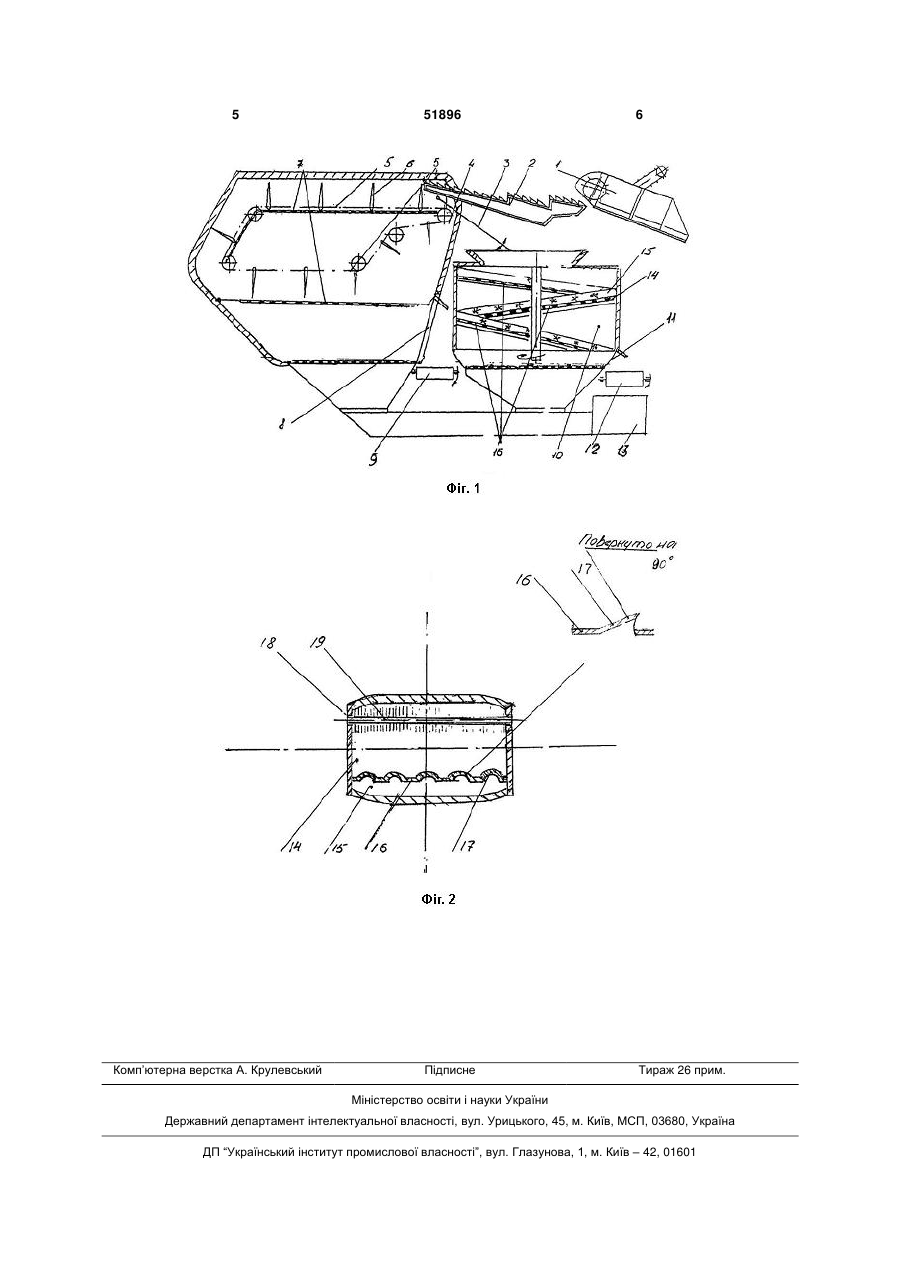

1. Сушарка для сільськогосподарських матеріалів, що містить розташовані у технологічній послідовності завантажувальний та сепаруючий пристрої, сушильну камеру та вивантажувальний пристрій, а також джерело нагріву повітря з повітропроводами, при цьому всередині корпусу су 3 нового технічного результату, який полягає у зменшені габаритних розмірів сушарки та підвищенні якості сушіння дрібних фракцій, шляхом зміни конструкції. Поставлене завдання вирішується таким чином. У відомій сушарці для сільськогосподарських матеріалів, що містить розташовані у технологічній послідовності завантажуючий та сепаруючий пристрої, сушильну камеру та вивантажувальний пристрій, а також джерело нагріву повітря з повітропроводами, при цьому в середині корпусу сушильної камери встановлені ланцюговоскребкові транспортери із перфорованими днищами під горизонтальними ділянками останніх, згідно з корисною моделлю, що заявляється, вона споряджена додатковою сушильною камерою, в середині якої змонтований з можливістю обертання перфорований шнекоподібний канал з порожнинною стінкою шнекоутворюючої поверхні. Крім того, перфорація у шнекоподібному каналі виконана у формі щілин із захисним буртиком над кожною щілиною, а на верхній стінці шнекоподібного каналу встановлені, з можливістю обертання навколо власної осі транспортуючі щітки, що розташовані еквідистантно. На кресленнях, що додаються, представлена схематично сушарка для сільськогосподарських матеріалів - фіг. 1. На фіг.2 зображено переріз шнекоподібного каналу із транспортуючими щітками. Сушарка для сільськогосподарських матеріалів містить завантажувальний пристрій 1 з механізмом сепаруючого типу 2 і скатною дошкою 3, яка встановлена з можливістю переміщення у вертикальній площині для регулювання висоти шару матеріалу. Корпус сушильної камери сушарки включає конвеєр 4 для сушіння трести (стебел) і являє собою ланцюгово-скребковий транспортер 5 із скребками 6, при цьому вітки транспортера 5 встановлені ярусами, кожен з яких споряджений перфорованим піддоном 7. Під вивантажувальним вікном 8 сушильної камери розміщено транспор 51896 4 тер 9 для вивантаження висушених стебел. Додаткова сушильна камера 10, що призначена для сушіння коробочок льону та насіння споряджена вивантажувальним вікном 11, за яким розміщений транспортер-вивантажувач 12, а також джерело 13 подачі підігрітого повітря. В середині додаткової сушильної камери 10 встановлений з можливістю обертання шнекоподібний канал 14. Його нижня шнекоутворююча поверхня споряджена порожнинною стінкою 15, яка відокремлена від робочого проходу каналу 14 перфорованою пластиною 16. Перфорація у цієї пластині виконана у вигляді щілин, споряджених буртиками 17 для запобігання попадання насіння під перфоровану пластину 16. В середині шнекоподібного каналу 14 на втулках 18 встановлені транспортуючі щітки 19 з можливістю обертання навколо власної осі. Сушарка для сільськогосподарських матеріалів працює таким чином. Завантажувальний пристрій 1 подає призначений для сушіння матеріал на механізм сепаруючого типу 2, в процесі роботи якого коробочки та насіння відокремлюються від стебел. Відокремлені коробочки та насіння скатною дошкою 3 спрямовуються у додаткову сушильну камеру 10, де потрапляють у шнекоподібний канал 14, в якому досушуються і вивантажуються для подальшої переробки крізь вивантажувальне вікно 11 на транспортер-вивантажувач 12. Якість сушіння насіння у порівнянні з прототипом набагато краща завдяки тому, що насіння розподілене струменями повітря крізь щілини в каналі рівномірно і охоплене потоком повітря з усіх боків, посилює позитивний ефект можливість переміщення дрібних фракцій щітками 19, що обертаються. Стеблі (соломисті складові) льоновороху потрапляють на конвеєр 4 і поступово рухаються (переміщуються ланцюгами та скребками 6 конвеєра) по перфорованим піддонам 7 до вивантажувального вікна 8, крізь яке після обробки у сушильній камері теплим повітрям вони потрапляють на транспортер 9. Тривалість сушіння регулюють за ступенем вологості методом експрес-аналізу. 5 Комп’ютерна верстка А. Крулевський 51896 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
