Стенд для випробувань водно-повітряних форсунок
Номер патенту: 51923
Опубліковано: 10.08.2010
Автори: Мінков Костянтин Олександрович, Мінков Олександр Миколайович, Дема Максим Ігорович
Формула / Реферат
Стенд для випробувань водно-повітряних розпилюючих форсунок, який вміщує насос, приймальний кільцевий екран з метричною лінійкою і встановленими в ній приймальним штуцером і тензодатчиком, який відрізняється тим, що стенд додатково оснащений компресором, витратоміром і трубопроводом, що підводить стиснуте повітря, тиск якого контролюється манометром і регулюється вентилем.
Текст

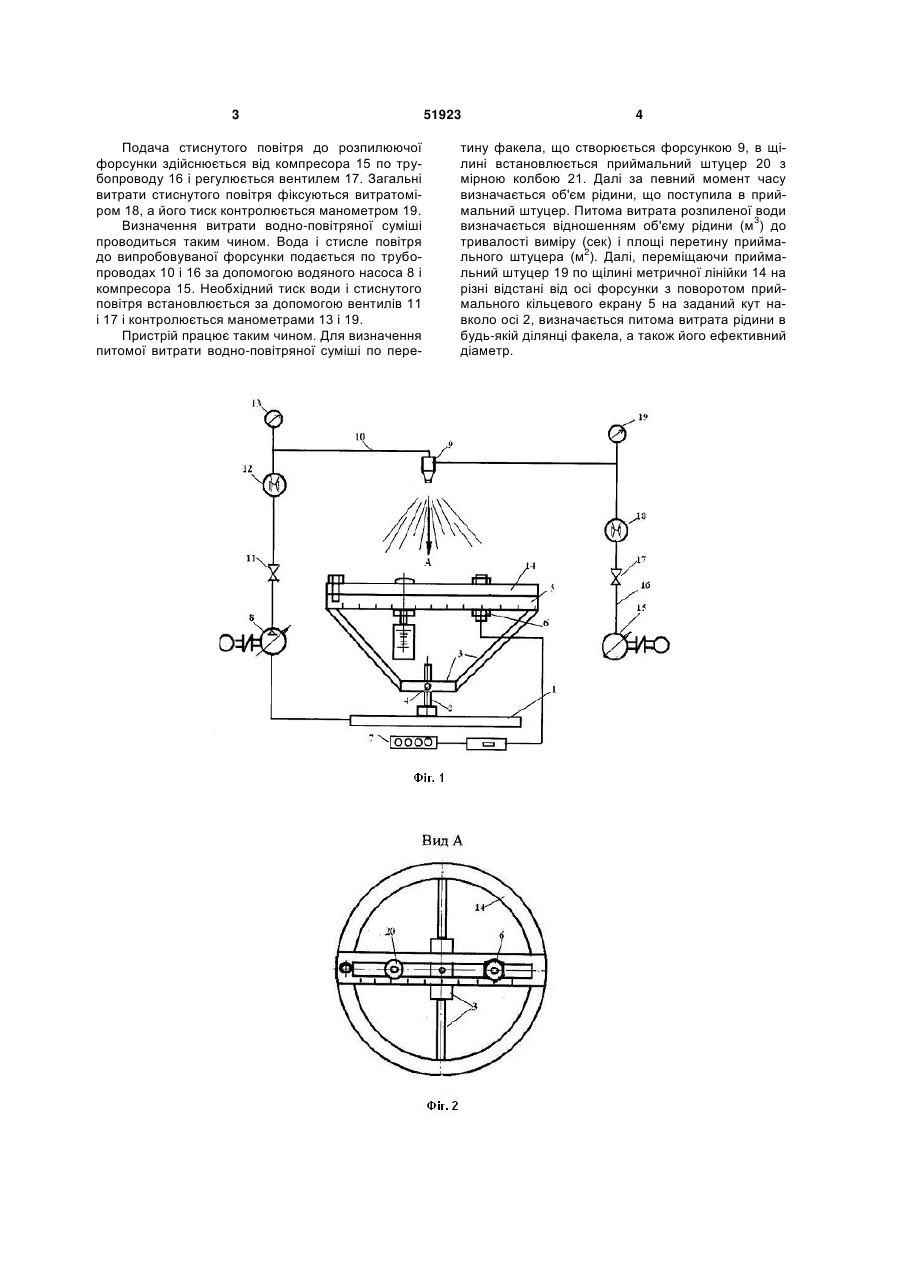

Стенд для випробувань водно-повітряних розпилюючих форсунок, який вміщує насос, приймальний кільцевий екран з метричною лінійкою і встановленими в ній приймальним штуцером і тензодатчиком, який відрізняється тим, що стенд додатково оснащений компресором, витратоміром і трубопроводом, що підводить стиснуте повітря, тиск якого контролюється манометром і регулюється вентилем. (19) (21) u201000421 (22) 18.01.2010 (24) 10.08.2010 (46) 10.08.2010, Бюл.№ 15, 2010 р. (72) МІНКОВ ОЛЕКСАНДР МИКОЛАЙОВИЧ, МІНКОВ КОСТЯНТИН ОЛЕКСАНДРОВИЧ, ДЕМА МАКСИМ ІГОРОВИЧ (73) ДОНБАСЬКА ДЕРЖАВНА МАШИНОБУДІВНА АКАДЕМІЯ 3 Подача стиснутого повітря до розпилюючої форсунки здійснюється від компресора 15 по трубопроводу 16 і регулюється вентилем 17. Загальні витрати стиснутого повітря фіксуються витратоміром 18, а його тиск контролюється манометром 19. Визначення витрати водно-повітряної суміші проводиться таким чином. Вода і стисле повітря до випробовуваної форсунки подається по трубопроводах 10 і 16 за допомогою водяного насоса 8 і компресора 15. Необхідний тиск води і стиснутого повітря встановлюється за допомогою вентилів 11 і 17 і контролюється манометрами 13 і 19. Пристрій працює таким чином. Для визначення питомої витрати водно-повітряної суміші по пере 51923 4 тину факела, що створюється форсункою 9, в щілині встановлюється приймальний штуцер 20 з мірною колбою 21. Далі за певний момент часу визначається об'єм рідини, що поступила в приймальний штуцер. Питома витрата розпиленої води визначається відношенням об'єму рідини (м3) до тривалості виміру (сек) і площі перетину приймального штуцера (м2). Далі, переміщаючи приймальний штуцер 19 по щілині метричної лінійки 14 на різні відстані від осі форсунки з поворотом приймального кільцевого екрану 5 на заданий кут навколо осі 2, визначається питома витрата рідини в будь-якій ділянці факела, а також його ефективний діаметр. 5 Комп’ютерна верстка М. Ломалова 51923 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюBench for testing water-air spray nozzles
Автори англійськоюMinkov Oleksandr Mykolaiovych, Minkov Kostiantyn Oleksandrovych, Dema Maksym Ihorovych
Назва патенту російськоюСтенд для испытаний водно-воздушных распыляющих форсунок
Автори російськоюМинков Александр Николаевич, Минков Константин Александрович, Дема Максим Игоревич
МПК / Мітки
МПК: B05B 12/08
Мітки: випробувань, форсунок, водно-повітряних, стенд
