Пристрій для відлякування птахів

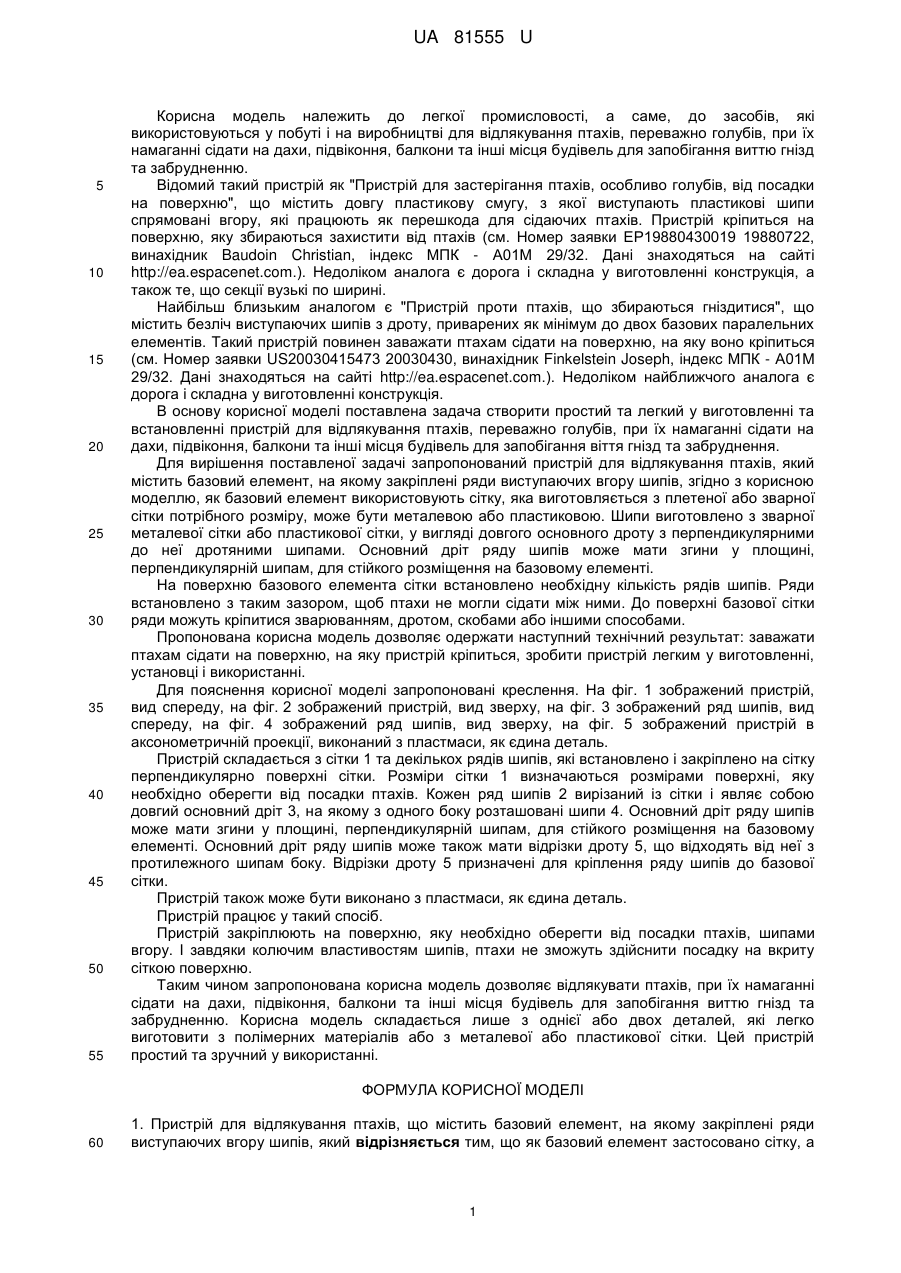

Реферат: UA 81555 U UA 81555 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до легкої промисловості, а саме, до засобів, які використовуються у побуті і на виробництві для відлякування птахів, переважно голубів, при їх намаганні сідати на дахи, підвіконня, балкони та інші місця будівель для запобігання виттю гнізд та забрудненню. Відомий такий пристрій як "Пристрій для застерігання птахів, особливо голубів, від посадки на поверхню", що містить довгу пластикову смугу, з якої виступають пластикові шипи спрямовані вгору, які працюють як перешкода для сідаючих птахів. Пристрій кріпиться на поверхню, яку збираються захистити від птахів (см. Номер заявки ЕР19880430019 19880722, винахідник Baudoin Christian, індекс МПК - А01М 29/32. Дані знаходяться на сайті http://ea.espacenet.com.). Недоліком аналога є дорога і складна у виготовленні конструкція, а також те, що секції вузькі по ширині. Найбільш близьким аналогом є "Пристрій проти птахів, що збираються гніздитися", що містить безліч виступаючих шипів з дроту, приварених як мінімум до двох базових паралельних елементів. Такий пристрій повинен заважати птахам сідати на поверхню, на яку воно кріпиться (см. Номер заявки US20030415473 20030430, винахідник Finkelstein Joseph, індекс МПК - А01М 29/32. Дані знаходяться на сайті http://ea.espacenet.com.). Недоліком найближчого аналога є дорога і складна у виготовленні конструкція. В основу корисної моделі поставлена задача створити простий та легкий у виготовленні та встановленні пристрій для відлякування птахів, переважно голубів, при їх намаганні сідати на дахи, підвіконня, балкони та інші місця будівель для запобігання віття гнізд та забруднення. Для вирішення поставленої задачі запропонований пристрій для відлякування птахів, який містить базовий елемент, на якому закріплені ряди виступаючих вгору шипів, згідно з корисною моделлю, як базовий елемент використовують сітку, яка виготовляється з плетеної або зварної сітки потрібного розміру, може бути металевою або пластиковою. Шипи виготовлено з зварної металевої сітки або пластикової сітки, у вигляді довгого основного дроту з перпендикулярними до неї дротяними шипами. Основний дріт ряду шипів може мати згини у площині, перпендикулярній шипам, для стійкого розміщення на базовому елементі. На поверхню базового елемента сітки встановлено необхідну кількість рядів шипів. Ряди встановлено з таким зазором, щоб птахи не могли сідати між ними. До поверхні базової сітки ряди можуть кріпитися зварюванням, дротом, скобами або іншими способами. Пропонована корисна модель дозволяє одержати наступний технічний результат: заважати птахам сідати на поверхню, на яку пристрій кріпиться, зробити пристрій легким у виготовленні, установці і використанні. Для пояснення корисної моделі запропоновані креслення. На фіг. 1 зображений пристрій, вид спереду, на фіг. 2 зображений пристрій, вид зверху, на фіг. 3 зображений ряд шипів, вид спереду, на фіг. 4 зображений ряд шипів, вид зверху, на фіг. 5 зображений пристрій в аксонометричній проекції, виконаний з пластмаси, як єдина деталь. Пристрій складається з сітки 1 та декількох рядів шипів, які встановлено і закріплено на сітку перпендикулярно поверхні сітки. Розміри сітки 1 визначаються розмірами поверхні, яку необхідно оберегти від посадки птахів. Кожен ряд шипів 2 вирізаний із сітки і являє собою довгий основний дріт 3, на якому з одного боку розташовані шипи 4. Основний дріт ряду шипів може мати згини у площині, перпендикулярній шипам, для стійкого розміщення на базовому елементі. Основний дріт ряду шипів може також мати відрізки дроту 5, що відходять від неї з протилежного шипам боку. Відрізки дроту 5 призначені для кріплення ряду шипів до базової сітки. Пристрій також може бути виконано з пластмаси, як єдина деталь. Пристрій працює у такий спосіб. Пристрій закріплюють на поверхню, яку необхідно оберегти від посадки птахів, шипами вгору. І завдяки колючим властивостям шипів, птахи не зможуть здійснити посадку на вкриту сіткою поверхню. Таким чином запропонована корисна модель дозволяє відлякувати птахів, при їх намаганні сідати на дахи, підвіконня, балкони та інші місця будівель для запобігання виттю гнізд та забрудненню. Корисна модель складається лише з однієї або двох деталей, які легко виготовити з полімерних матеріалів або з металевої або пластикової сітки. Цей пристрій простий та зручний у використанні. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 1. Пристрій для відлякування птахів, що містить базовий елемент, на якому закріплені ряди виступаючих вгору шипів, який відрізняється тим, що як базовий елемент застосовано сітку, а 1 UA 81555 U 5 кожний ряд шипів виготовлено також з сітки у вигляді довгого основного дроту з перпендикулярними до неї дротяними шипами. 2. Пристрій за п. 1, який відрізняється тим, що основний дріт ряду шипів має згини у площині, перпендикулярній шипам, для стійкого розміщення на базовому елементі. 3. Пристрій за п. 1, який відрізняється тим, що сітка з шипами є однією деталлю з пластмаси. 2 UA 81555 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
