Стенд для випробування форсунок

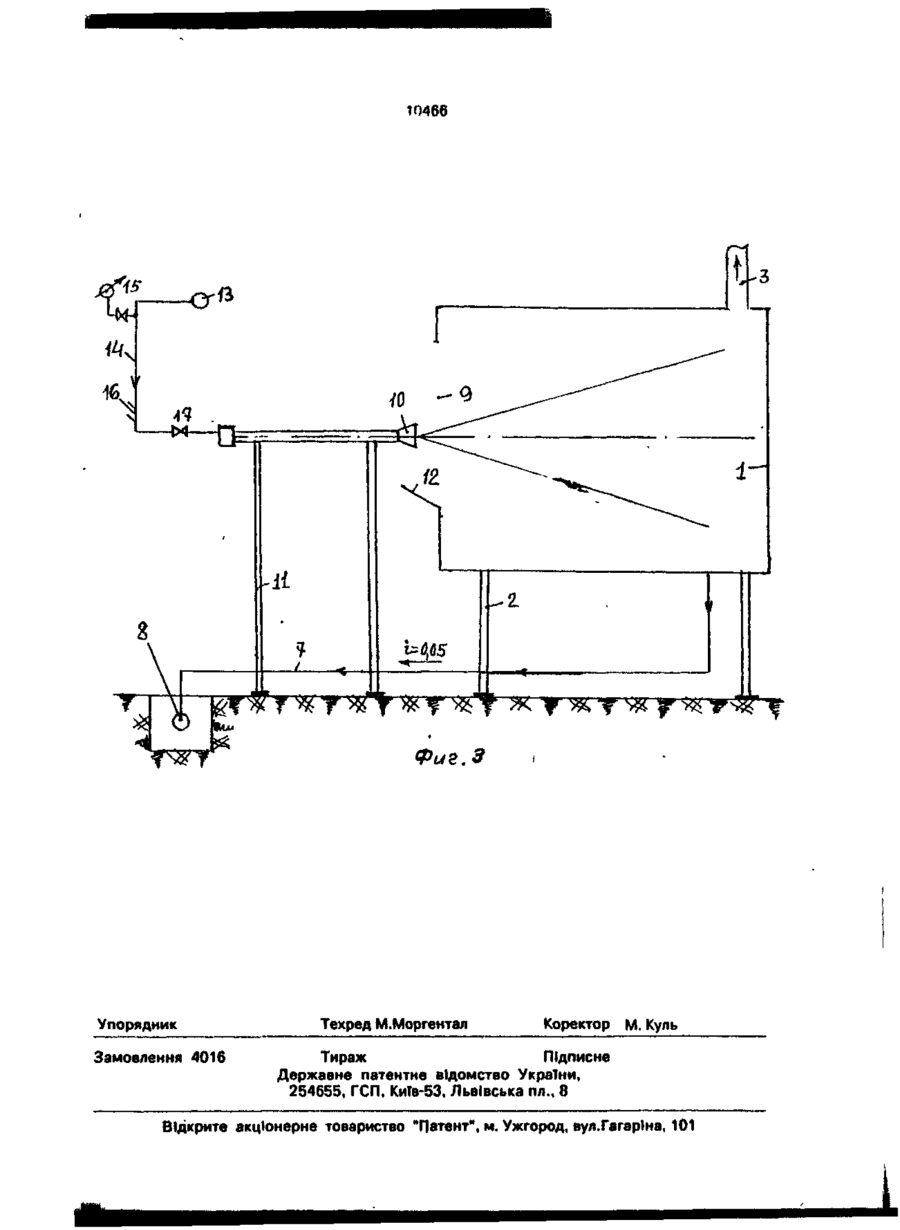

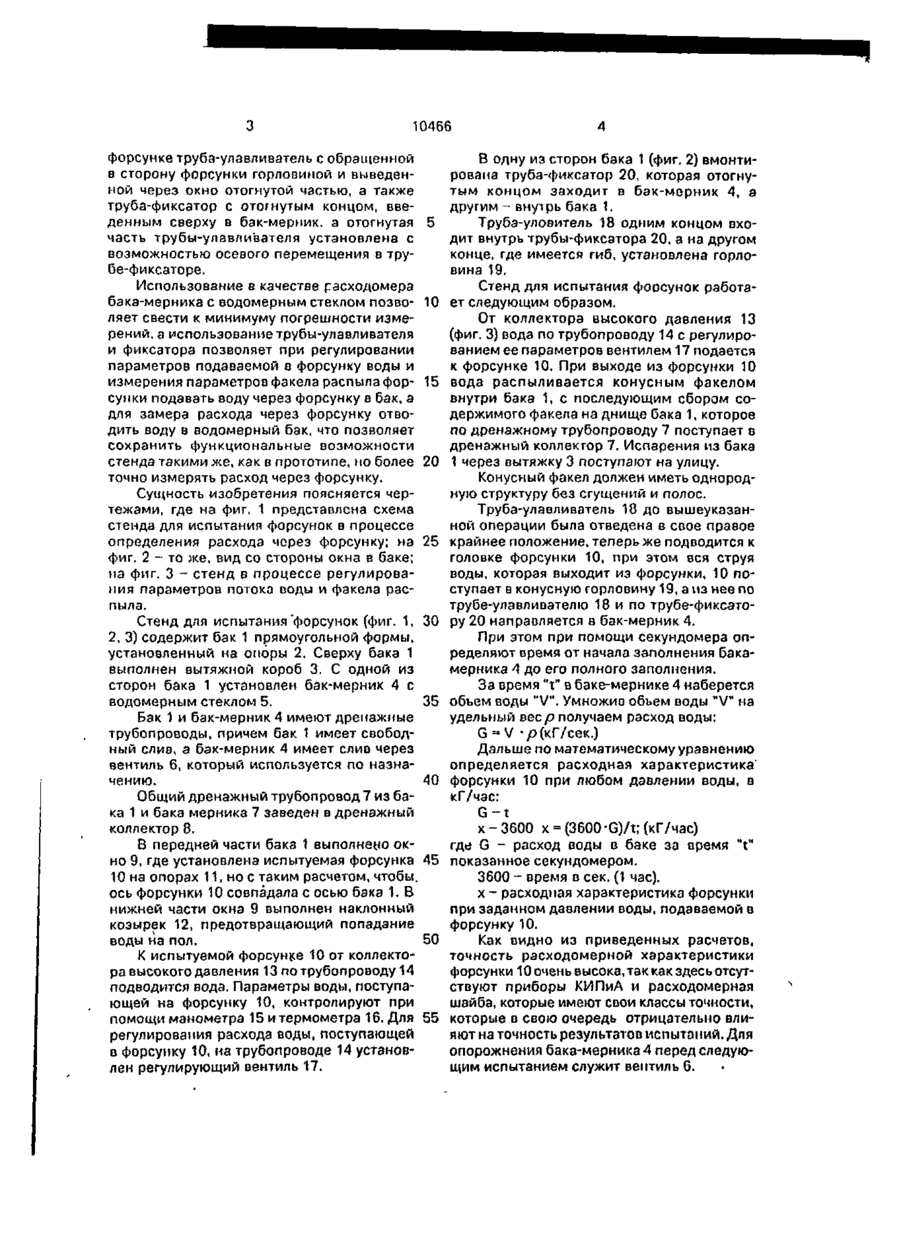

Стенд для испытания форсунок, содержащий бак с окном в передней части, установленную перед окном подставку для крепления форсунки, магистраль подвода воды к форсунке с регулирующей и измери тельной аппаратурой, а также расходомер, о т л и ч а ю щ и й с я тем, что расходомер выполнен в виде установленного сбоку бака вблизи его окна открытого сверху бака-мерника с водомерным стеклом и дренажной магистралью, оснащенной запорным вентилем, причем в баке съемно закреплены соосно форсунке труба-улавливатель с обращенной в сторону форсунки горловиной и выведенной через окно отогнутой частью, а также трубафиксзтор с отогнутым концом, введенным сверху в бак-мерник, а отогнутая часть трубыулааливателя установлена с возможностью осевого перемещения в трубе-фиксаторе. Изобретение относится к стендам для испытания форсунок, распиливающих топливо и другие жидкие материалы, и может быть использовано в теплоэнергетике. Известен стенд для испытания форсунок, содержащий бак с окном в передней части и дренажной магистралью в днище, установленную перед окном подставку для крепления испытываемой форсунки, магистраль подвода к форсунке воды с регулирующей и измерительной аппаратурой, а также расходометр, например, в виде расходомерной шайбы, включенной в магистраль подвода воды к форсунке. Включаемый в магистраль расходометр дает значительные погрешности измерения. В основу изобретения поставлена задача усовершенствования стенда для испыта ния форсунок путем использования в качестве расходометра водомерного бака для сбора и измерения расхода воды, прошедшей через форсунку, что позволит свести до минимума погрешности измерений. Поставленная задача решается тем, что в стенде для испытания форсунок, содержащем бак с окном в передней части и дренажной магистралью в днище, установленную перед окном подставку для крепления испытываемой форсунки, магистраль подвода воды к форсунке с регулирующей и измерительной аппаратурой, а также расходометр, согласно изобретению, расходометр выполнен в виде установленного сбоку бака вблизи его окна открытого сверху бака-мерника с водомерным стеклом и дренажной магистралью, оснащенной запорным вентилем, причем в баке съемно закреплены соосно С > о ON О з 10466 форсунке труба-улавливатель с обращенной а сторону форсунки горловиной и выведенной через окно отогнутой частью, а также труба-фиксатор с отогнутым концом, введенным сверху в бак-мерник, а отогнутая 5 часть трубы-улавливателя установлена с возможностью осевого перемещения в трубе-фиксаторе. Использование в качестве расходомера бака-мерника с водомерным стеклом позво- 10 ляет свести к минимуму погрешности измерений, а использование трубы-улавливателя и фиксатора позволяет при регулировании параметров подаваемой в форсунку воды и измерения параметров факела распыла фор- 15 сунки подавать воду через форсунку в бак, а для замера расхода через форсунку отводить воду в водомерный бак, что позволяет сохранить функциональные возможности стенда такими же, как в прототипе, но более 20 точно измерять расход через форсунку. Сущность изобретения поясняется чертежами, где на фиг. 1 представлена схема стенда для испытания форсунок в процессе определения расхода через форсунку; на 25 фиг. 2 - то же, вид со стороны окна в баке; па фиг. З ™ стенд в процессе регулирования параметров потока воды и факела распыла. Стенд для испытания "форсунок (фиг. 1, 30 2, 3) содержит бак 1 прямоугольной формы, установленный на опоры 2. Сверху бака 1 выполнен вытяжной короб 3. С одной из сторон бака 1 установлен бак-мерник 4 с водомерным стеклом 5. 35 Бак 1 и бак-мерник 4 имеют дренажные трубопроводы, причем бак 1 имеет свободный сли8, а бак-мерник 4 имеет слив через вентиль 6, который используется по назначению. 40 Общий дренажный трубопровод 7 из бака 1 и бака мерника 7 заведен в дренажный коллектор 8. В передней части бака 1 выполнено окно 9, где установлена испытуемая форсунка 45 10 на опорах 11, но с таким расчетом, чтобы, ось форсунки 10 совпадала с осью бака 1. В нижней части окна 9 выполнен наклонный козырек 12, предотвращающий попадание воды на пол. 50 К испытуемой форсунке 10 от коллектора высокого давления 13 по трубопроводу 14 подводится вода. Параметры воды, поступающей на форсунку 10, контролируют при помощи манометра 15 и термометра 16. Для 55 регулирования расхода воды, поступающей о форсунку 10, на трубопроводе 14 установлен регулирующий вентиль 17. В одну из сторон бака 1 (фиг. 2) вмонтирована труба-фиксатор 20, которая отогнутым концом заходит в бак-мерник 4, а другим - внутрь бака 1. Труба-уловитель 18 одним концом входит внутрь трубы-фиксатора 20, а на другом конце, где имеется гиб, установлена горловина 19. Стенд для испытания форсунок работает следующим образом. От коллектора высокого давления 13 (фиг. 3) вода по трубопроводу 14 с регулированием ее параметров вентилем 17 подается к форсунке 10. При выходе из форсунки 10 вода распыливается конусным факелом внутри бака 1, с последующим сбором содержимого факела на днище бака 1, которое по дренажному трубопроводу 7 поступает в дренажный коллектор 7. Испарения из бака 1 через вытяжку 3 поступают на улицу. Конусный факел должен иметь однородную структуру без сгущений и полос. Труба-улавливатель 18 до вышеуказанной операции была отведена в свое правое крайнее положение, теперь же подводится к головке форсунки 10, при этом вся струя воды, которая выходит из форсунки, 10 поступает в конусную горловину 19, а из нее по трубе-улавливателю 18 и по трубе-фиксатору 20 направляется в бак-мерник 4. При этом при помощи секундомера определяют время от начала заполнения бакамерника 4 до его полного заполнения. За время "t" в баке-мернике 4 наберется объем воды "V". Умножив обьем воды "V" на удельный веер получаем расход воды: Дальше по математическому уравнению определяется расходная характеристика* форсунки 10 при любом давлении воды, в кГ/час: G-t х-3600 x = (3600-G)/t;(Kt74ac) где G - расход воды в баке за время "t" показанное секундомером. 3600 - время в сек. (1 час). х - расходная характеристика форсунки при заданном давлении воды, подаваемой в форсунку 10. Как видно из приведенных расчетов, точность расходомерной характеристики форсунки 10 очень высока, так как здесь отсутствуют приборы КИПиА и расходомерная шайба, которые имеют свои классы точности, которые в свою очередь отрицательно влияют на точность результатов испытаний. Для опорожнения бака-мерника 4 перед следующим испытанием служит вентиль 6. Hit 99І701 10466 Упорядник Замовлення 4016 Техред М.Моргентал Коректор М. Куль Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
