Розкатка

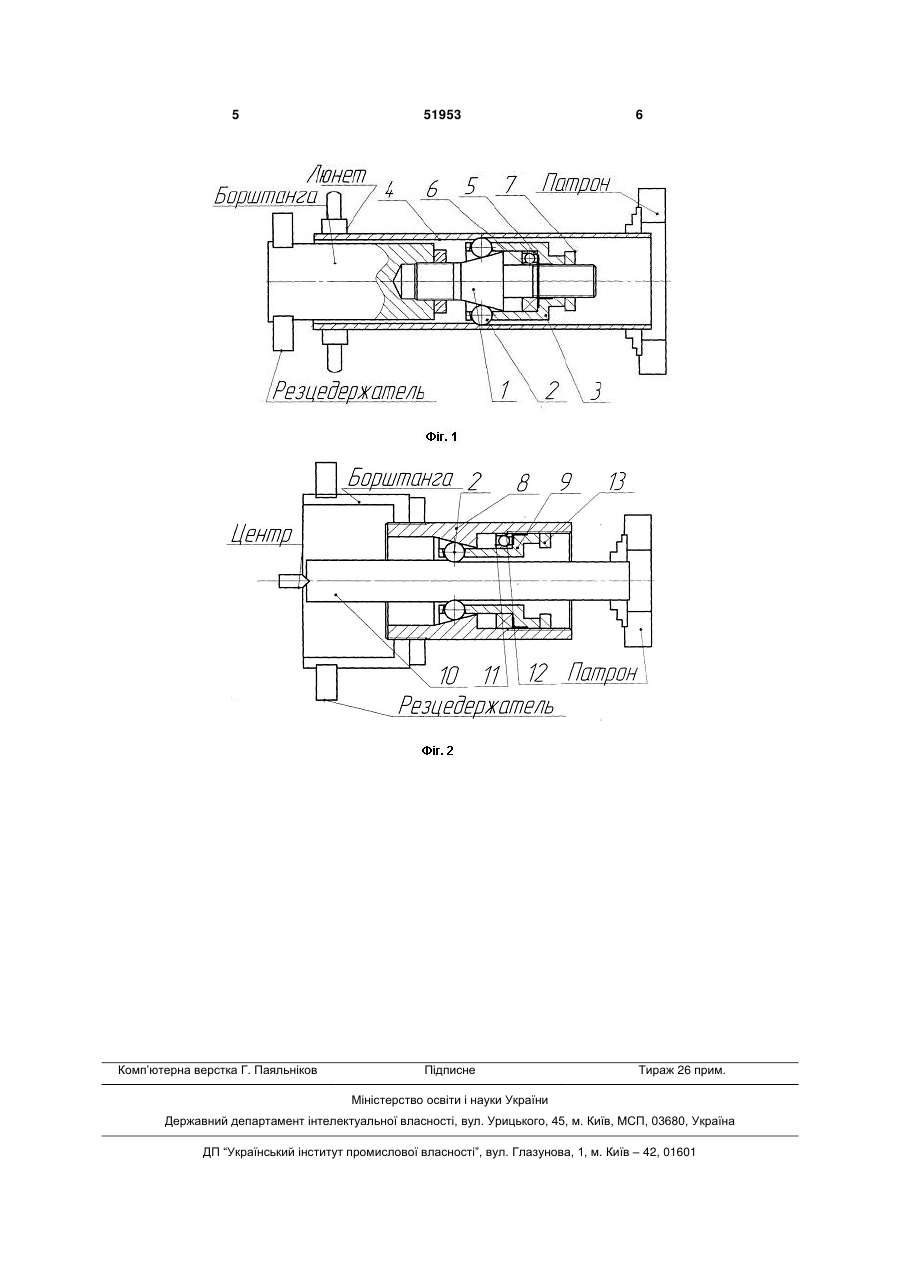

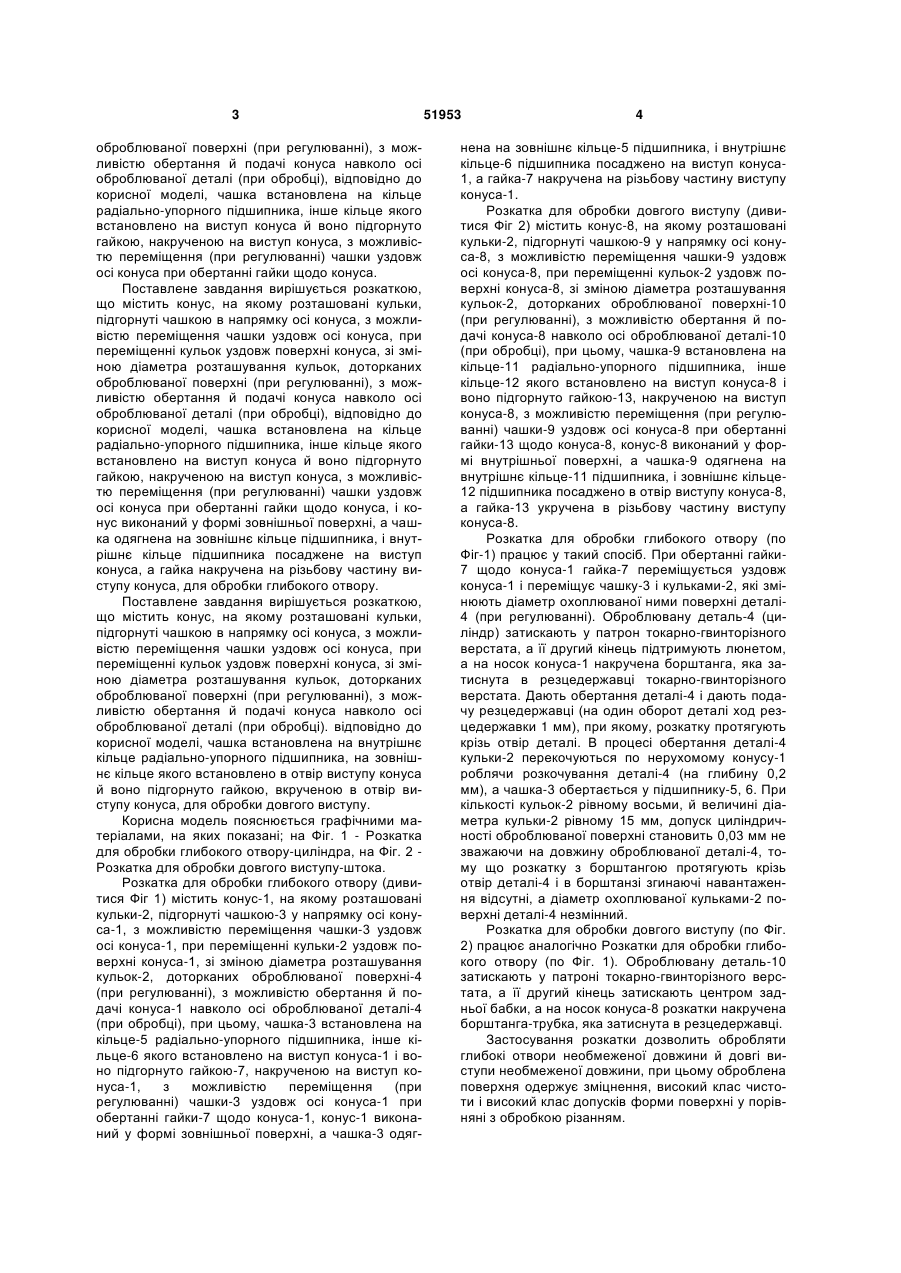

1. Розкатка, що містить конус, на якому розташовані кульки, підгорнуті чашкою в напрямку осі конуса, з можливістю переміщення чашки уздовж осі конуса, при переміщенні кульок уздовж поверхні конуса, зі зміною діаметра розташування кульок, дотичних оброблюваної поверхні (при регулюванні), з можливістю обертання й подачі конуса навколо осі оброблюваної деталі (при обробці), яка відрізняється тим, що чашка встановлена на кільце радіально-упорного підшипника, інше кільце 3 оброблюваної поверхні (при регулюванні), з можливістю обертання й подачі конуса навколо осі оброблюваної деталі (при обробці), відповідно до корисної моделі, чашка встановлена на кільце радіально-упорного підшипника, інше кільце якого встановлено на виступ конуса й воно підгорнуто гайкою, накрученою на виступ конуса, з можливістю переміщення (при регулюванні) чашки уздовж осі конуса при обертанні гайки щодо конуса. Поставлене завдання вирішується розкаткою, що містить конус, на якому розташовані кульки, підгорнуті чашкою в напрямку осі конуса, з можливістю переміщення чашки уздовж осі конуса, при переміщенні кульок уздовж поверхні конуса, зі зміною діаметра розташування кульок, доторканих оброблюваної поверхні (при регулюванні), з можливістю обертання й подачі конуса навколо осі оброблюваної деталі (при обробці), відповідно до корисної моделі, чашка встановлена на кільце радіально-упорного підшипника, інше кільце якого встановлено на виступ конуса й воно підгорнуто гайкою, накрученою на виступ конуса, з можливістю переміщення (при регулюванні) чашки уздовж осі конуса при обертанні гайки щодо конуса, і конус виконаний у формі зовнішньої поверхні, а чашка одягнена на зовнішнє кільце підшипника, і внутрішнє кільце підшипника посаджене на виступ конуса, а гайка накручена на різьбову частину виступу конуса, для обробки глибокого отвору. Поставлене завдання вирішується розкаткою, що містить конус, на якому розташовані кульки, підгорнуті чашкою в напрямку осі конуса, з можливістю переміщення чашки уздовж осі конуса, при переміщенні кульок уздовж поверхні конуса, зі зміною діаметра розташування кульок, доторканих оброблюваної поверхні (при регулюванні), з можливістю обертання й подачі конуса навколо осі оброблюваної деталі (при обробці). відповідно до корисної моделі, чашка встановлена на внутрішнє кільце радіально-упорного підшипника, на зовнішнє кільце якого встановлено в отвір виступу конуса й воно підгорнуто гайкою, вкрученою в отвір виступу конуса, для обробки довгого виступу. Корисна модель пояснюється графічними матеріалами, на яких показані; на Фіг. 1 - Розкатка для обробки глибокого отвору-циліндра, на Фіг. 2 Розкатка для обробки довгого виступу-штока. Розкатка для обробки глибокого отвору (дивитися Фіг 1) містить конус-1, на якому розташовані кульки-2, підгорнуті чашкою-3 у напрямку осі конуса-1, з можливістю переміщення чашки-3 уздовж осі конуса-1, при переміщенні кульки-2 уздовж поверхні конуса-1, зі зміною діаметра розташування кульок-2, доторканих оброблюваної поверхні-4 (при регулюванні), з можливістю обертання й подачі конуса-1 навколо осі оброблюваної деталі-4 (при обробці), при цьому, чашка-3 встановлена на кільце-5 радіально-упорного підшипника, інше кільце-6 якого встановлено на виступ конуса-1 і воно підгорнуто гайкою-7, накрученою на виступ конуса-1, з можливістю переміщення (при регулюванні) чашки-3 уздовж осі конуса-1 при обертанні гайки-7 щодо конуса-1, конус-1 виконаний у формі зовнішньої поверхні, а чашка-3 одяг 51953 4 нена на зовнішнє кільце-5 підшипника, і внутрішнє кільце-6 підшипника посаджено на виступ конуса1, а гайка-7 накручена на різьбову частину виступу конуса-1. Розкатка для обробки довгого виступу (дивитися Фіг 2) містить конус-8, на якому розташовані кульки-2, підгорнуті чашкою-9 у напрямку осі конуса-8, з можливістю переміщення чашки-9 уздовж осі конуса-8, при переміщенні кульок-2 уздовж поверхні конуса-8, зі зміною діаметра розташування кульок-2, доторканих оброблюваної поверхні-10 (при регулюванні), з можливістю обертання й подачі конуса-8 навколо осі оброблюваної деталі-10 (при обробці), при цьому, чашка-9 встановлена на кільце-11 радіально-упорного підшипника, інше кільце-12 якого встановлено на виступ конуса-8 і воно підгорнуто гайкою-13, накрученою на виступ конуса-8, з можливістю переміщення (при регулюванні) чашки-9 уздовж осі конуса-8 при обертанні гайки-13 щодо конуса-8, конус-8 виконаний у формі внутрішньої поверхні, а чашка-9 одягнена на внутрішнє кільце-11 підшипника, і зовнішнє кільце12 підшипника посаджено вотвір виступу конуса-8, а гайка-13 укручена в різьбову частину виступу конуса-8. Розкатка для обробки глибокого отвору (по Фіг-1) працює у такий спосіб. При обертанні гайки7 щодо конуса-1 гайка-7 переміщується уздовж конуса-1 і переміщує чашку-3 і кульками-2, які змінюють діаметр охоплюваної ними поверхні деталі4 (при регулюванні). Оброблювану деталь-4 (циліндр) затискають у патрон токарно-гвинторізного верстата, а її другий кінець підтримують люнетом, а на носок конуса-1 накручена борштанга, яка затиснута в резцедержавці токарно-гвинторізного верстата. Дають обертання деталі-4 і дають подачу резцедержавці (на один оборот деталі ход резцедержавки 1 мм), при якому, розкатку протягують крізь отвір деталі. В процесі обертання деталі-4 кульки-2 перекочуються по нерухомому конусу-1 роблячи розкочування деталі-4 (на глибину 0,2 мм), а чашка-3 обертається у підшипнику-5, 6. При кількості кульок-2 рівному восьми, й величині діаметра кульки-2 рівному 15 мм, допуск циліндричності оброблюваної поверхні становить 0,03 мм не зважаючи на довжину оброблюваної деталі-4, тому що розкатку з борштангою протягують крізь отвір деталі-4 і в борштанзі згинаючі навантаження відсутні, а діаметр охоплюваної кульками-2 поверхні деталі-4 незмінний. Розкатка для обробки довгого виступу (по Фіг. 2) працює аналогічно Розкатки для обробки глибокого отвору (по Фіг. 1). Оброблювану деталь-10 затискають у патроні токарно-гвинторізного верстата, а її другий кінець затискають центром задньої бабки, а на носок конуса-8 розкатки накручена борштанга-трубка, яка затиснута в резцедержавці. Застосування розкатки дозволить обробляти глибокі отвори необмеженої довжини й довгі виступи необмеженої довжини, при цьому оброблена поверхня одержує зміцнення, високий клас чистоти і високий клас допусків форми поверхні у порівняні з обробкою різанням. 5 Комп’ютерна верстка Г. Паяльніков 51953 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
