Двурядна роликова розкатка

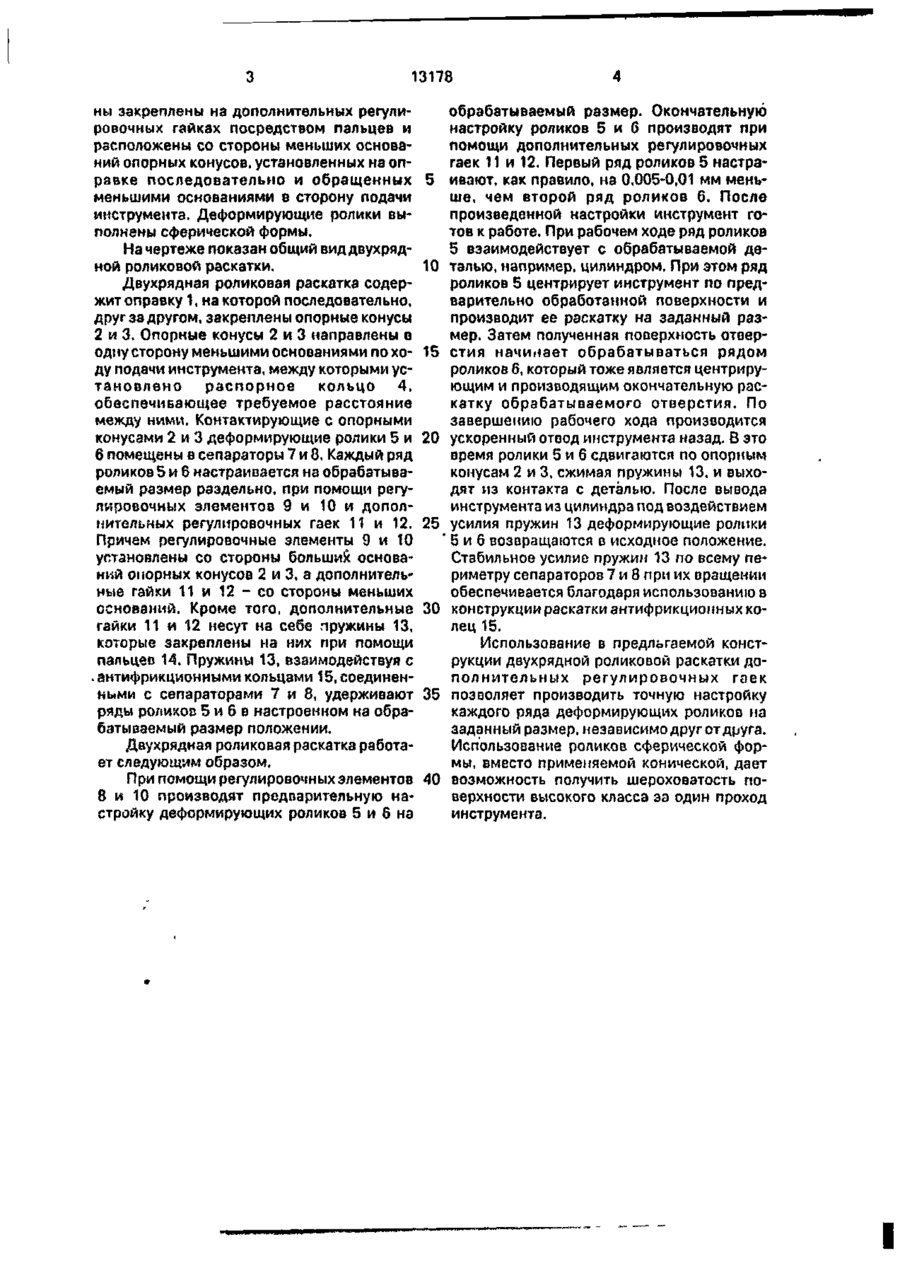

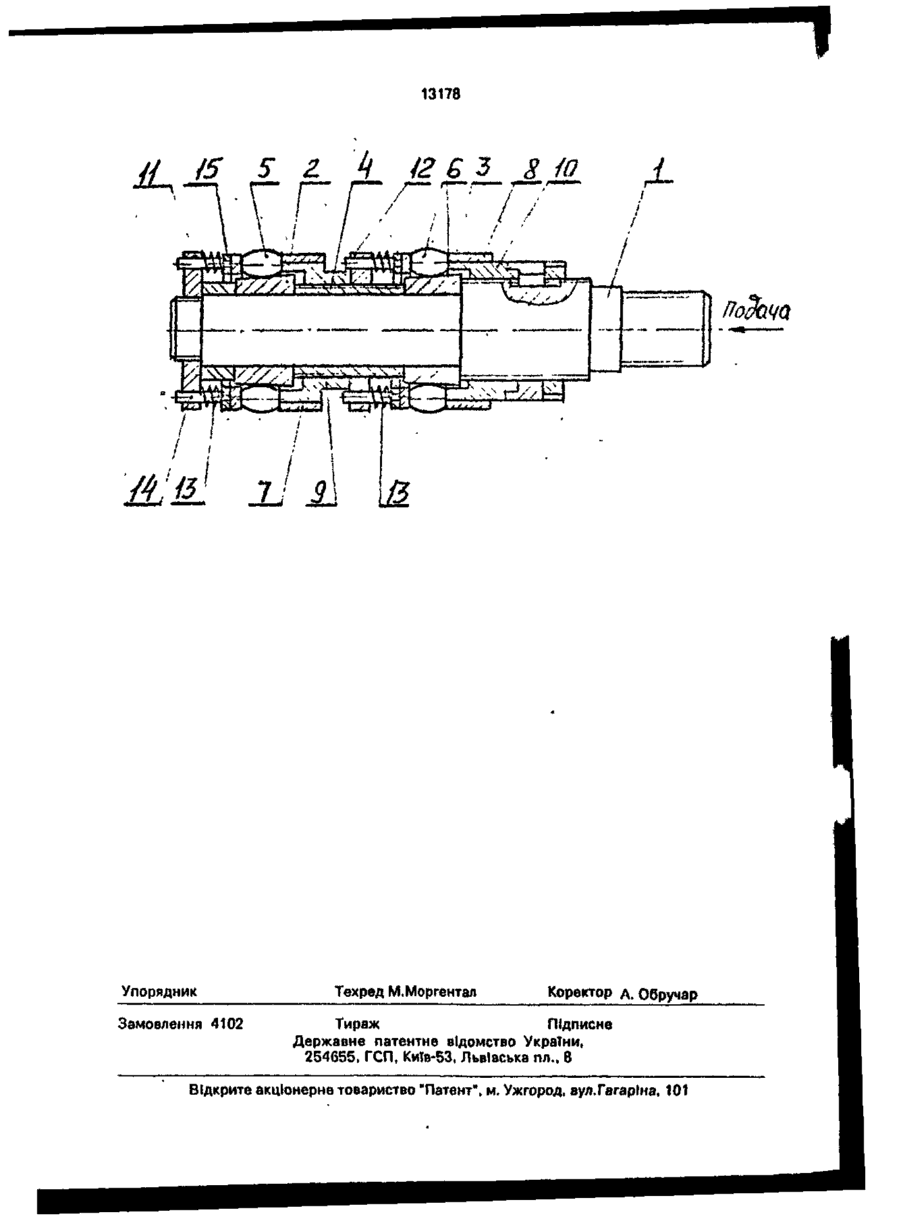

1. Двухрядная роликовая раскатка, содержащая оправку с закрепленными на ней двумя опорными конусами, два сепаратора с деформирующими роликами, регулировоч ные элементы, установленные со стороны больших оснований опорных конусов, пружину и антифрикционные кольца, о т л и ч а ю щаяся тем. что она снабжена дополнительной пружиной, пальцами и дополнительными регулировочными гайками, при этом пружины закреплены на дополнительных регулировочных гайках посредством пальцев и расположены со стороны меньших оснований опорных конусов, установленных на оправке последовательно и обращенных меньшими основаниями в сторону подачи инструмента. 2. Двухрядная роликовая раскатка по п.1, о т л и ч а ю щ а я с я тем, что деформирующие ролики выполнены сферической формы. со Изобретение относится к области металлообработки, в частности к чистовой и упрочняющей обработке внутренних цилиндрических поверхностей деталей пластическим деформированием. Известен двухрядный раскатник, содержащий два опорных конуса, закрепленных на оправке меньшими основаниями друг к другу, регулировочные элементы, сепараторы с коническими роликами, а также пружину и антифрикционные кольца, расположенные между двумя рядами роликов. Недостатком указанной конструкции является то, что она имеет одну удерживающую пружину, усилия которой не обеспечивают точной настройки каждого ряда роликов на обрабатываемый размер. А в результате использования роликов конической формы и расположения опорных конусов меньшими основаниями друг к другу невозможно получить требуемую шероховатость поверхности за один проход инструмента. Целью настоящего изобретения является повышение точности и качества обработки длинномерных изделий большого диаметра. Указанная цель достигается тем, что заявляемая конструкция двухрядной роликовой раскатки, содержащая оправку с закрепленными на ней двумя опорными конусами, два сепаратора с деформирующими роликами, регулировочные элементы, установленные со стороны больших оснований опорных конусов, пружину и антифрикционные кольца, согласно изобретению, снабжена дополнительной пружиной, пальцами и регулировочными гайками, при этом пружи -и со О 13178 ны закреплены на дополнительных регулировочных гайках посредством пальцев и расположены со стороны меньших оснований опорных конусов, установленных на оправке последовательно и обращенных 5 меньшими основаниями в сторону подачи инструмента. Деформирующие ролики выполнены сферической формы. На чертеже показан общий вид двухрядной роликовой раскатки. 10 Двухрядная роликовая раскатка содержит оправку 1, на которой последовательно, друг за другом, закреплены опорные конусы 2 и 3. Опорные конусы 2 и 3 направлены в одну сторону меньшими основаниями по хо- 15 ду подачи инструмента, между которыми установлено распорное кольцо 4, обеспечивающее требуемое расстояние между ними. Контактирующие с опорными конусами 2 и 3 деформирующие ролики 5 и 20 6 помещены в сепараторы 7 и 8. Каждый ряд роликов 5 и 6 настраивается на обрабатываемый размер раздельно, при помощи регулировочных элементов 9 и 10 и дополнительных регулировочных гаек 11 и 12. 25 Причем регулировочные элементы 9 и 10 установлены со стороны больших оснований опорных конусов 2 и 3» а дополнитель
