Пристрій для сушіння сільськогосподарських кормів

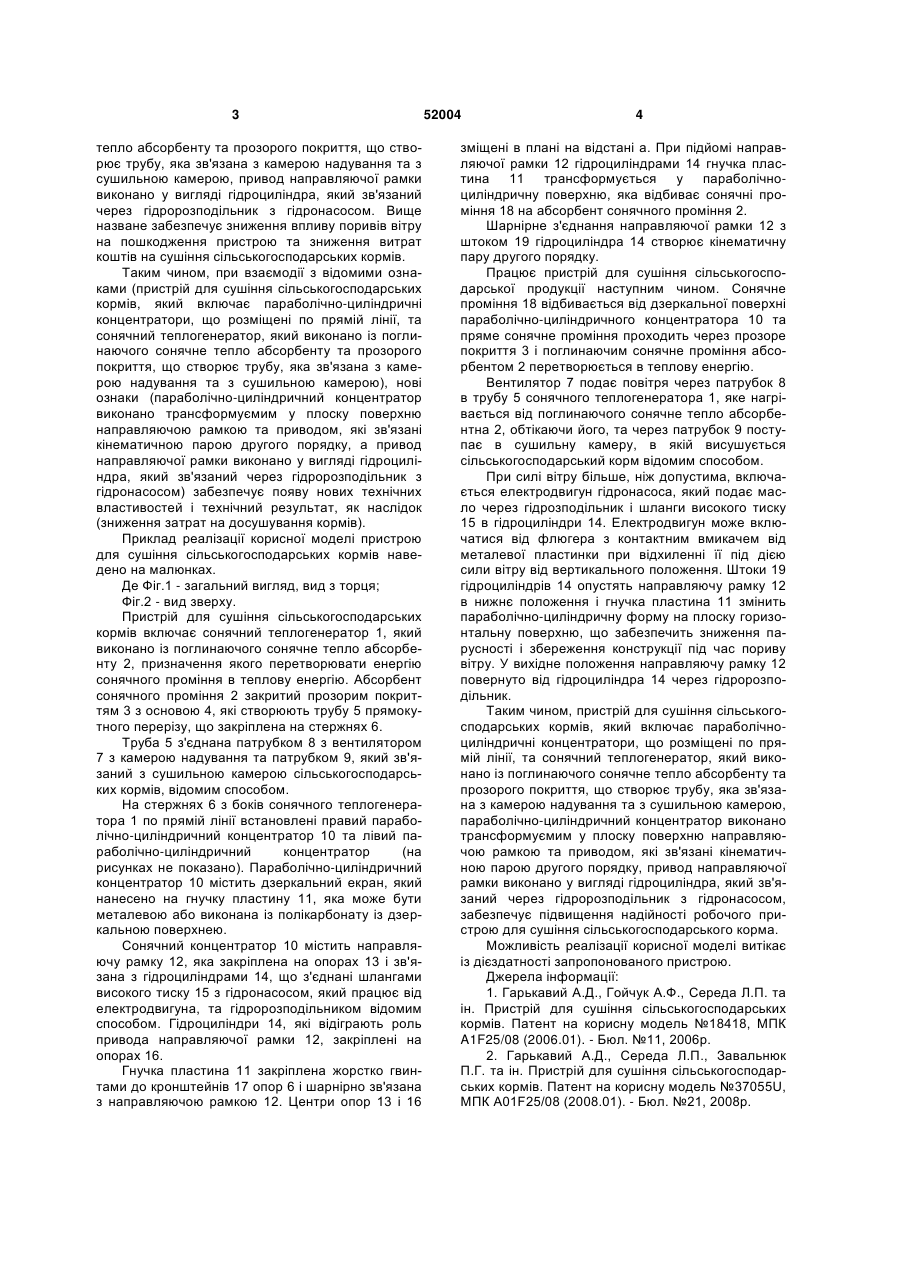

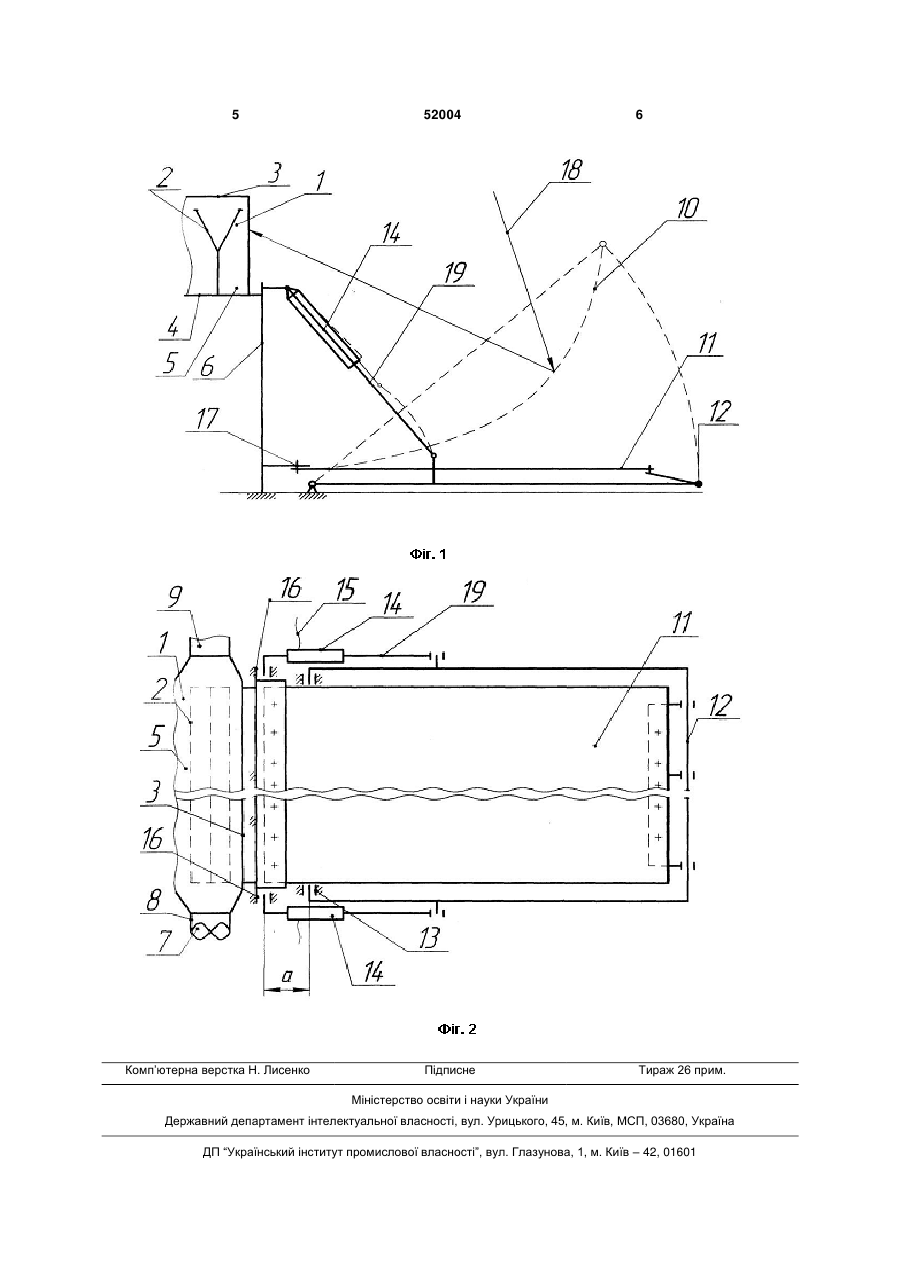

1. Пристрій для сушіння сільськогосподарських кормів, який включає параболічно-циліндричні концентратори, що розміщені по прямій лінії, та 3 тепло абсорбенту та прозорого покриття, що створює трубу, яка зв'язана з камерою надування та з сушильною камерою, привод направляючої рамки виконано у вигляді гідроциліндра, який зв'язаний через гідророзподільник з гідронасосом. Вище назване забезпечує зниження впливу поривів вітру на пошкодження пристрою та зниження витрат коштів на сушіння сільськогосподарських кормів. Таким чином, при взаємодії з відомими ознаками (пристрій для сушіння сільськогосподарських кормів, який включає параболічно-циліндричні концентратори, що розміщені по прямій лінії, та сонячний теплогенератор, який виконано із поглинаючого сонячне тепло абсорбенту та прозорого покриття, що створює трубу, яка зв'язана з камерою надування та з сушильною камерою), нові ознаки (параболічно-циліндричний концентратор виконано трансформуємим у плоску поверхню направляючою рамкою та приводом, які зв'язані кінематичною парою другого порядку, а привод направляючої рамки виконано у вигляді гідроциліндра, який зв'язаний через гідророзподільник з гідронасосом) забезпечує появу нових технічних властивостей і технічний результат, як наслідок (зниження затрат на досушування кормів). Приклад реалізації корисної моделі пристрою для сушіння сільськогосподарських кормів наведено на малюнках. Де Фіг.1 - загальний вигляд, вид з торця; Фіг.2 - вид зверху. Пристрій для сушіння сільськогосподарських кормів включає сонячний теплогенератор 1, який виконано із поглинаючого сонячне тепло абсорбенту 2, призначення якого перетворювати енергію сонячного проміння в теплову енергію. Абсорбент сонячного проміння 2 закритий прозорим покриттям 3 з основою 4, які створюють трубу 5 прямокутного перерізу, що закріплена на стержнях 6. Труба 5 з'єднана патрубком 8 з вентилятором 7 з камерою надування та патрубком 9, який зв'язаний з сушильною камерою сільськогосподарських кормів, відомим способом. На стержнях 6 з боків сонячного теплогенератора 1 по прямій лінії встановлені правий параболічно-циліндричний концентратор 10 та лівий параболічно-циліндричний концентратор (на рисунках не показано). Параболічно-циліндричний концентратор 10 містить дзеркальний екран, який нанесено на гнучку пластину 11, яка може бути металевою або виконана із полікарбонату із дзеркальною поверхнею. Сонячний концентратор 10 містить направляючу рамку 12, яка закріплена на опорах 13 і зв'язана з гідроциліндрами 14, що з'єднані шлангами високого тиску 15 з гідронасосом, який працює від електродвигуна, та гідророзподільником відомим способом. Гідроциліндри 14, які відіграють роль привода направляючої рамки 12, закріплені на опорах 16. Гнучка пластина 11 закріплена жорстко гвинтами до кронштейнів 17 опор 6 і шарнірно зв'язана з направляючою рамкою 12. Центри опор 13 і 16 52004 4 зміщені в плані на відстані а. При підйомі направляючої рамки 12 гідроциліндрами 14 гнучка пластина 11 трансформується у параболічноциліндричну поверхню, яка відбиває сонячні проміння 18 на абсорбент сонячного проміння 2. Шарнірне з'єднання направляючої рамки 12 з штоком 19 гідроциліндра 14 створює кінематичну пару другого порядку. Працює пристрій для сушіння сільськогосподарської продукції наступним чином. Сонячне проміння 18 відбивається від дзеркальної поверхні параболічно-циліндричного концентратора 10 та пряме сонячне проміння проходить через прозоре покриття 3 і поглинаючим сонячне проміння абсорбентом 2 перетворюється в теплову енергію. Вентилятор 7 подає повітря через патрубок 8 в трубу 5 сонячного теплогенератора 1, яке нагрівається від поглинаючого сонячне тепло абсорбентна 2, обтікаючи його, та через патрубок 9 поступає в сушильну камеру, в якій висушується сільськогосподарський корм відомим способом. При силі вітру більше, ніж допустима, включається електродвигун гідронасоса, який подає масло через гідрозподільник і шланги високого тиску 15 в гідроциліндри 14. Електродвигун може включатися від флюгера з контактним вмикачем від металевої пластинки при відхиленні її під дією сили вітру від вертикального положення. Штоки 19 гідроциліндрів 14 опустять направляючу рамку 12 в нижнє положення і гнучка пластина 11 змінить параболічно-циліндричну форму на плоску горизонтальну поверхню, що забезпечить зниження парусності і збереження конструкції під час пориву вітру. У вихідне положення направляючу рамку 12 повернуто від гідроциліндра 14 через гідророзподільник. Таким чином,пристрій для сушіння сільськогосподарських кормів, який включає параболічноциліндричні концентратори, що розміщені по прямій лінії, та сонячний теплогенератор, який виконано із поглинаючого сонячне тепло абсорбенту та прозорого покриття, що створює трубу, яка зв'язана з камерою надування та з сушильною камерою, параболічно-циліндричний концентратор виконано трансформуємим у плоску поверхню направляючою рамкою та приводом, які зв'язані кінематичною парою другого порядку, привод направляючої рамки виконано у вигляді гідроциліндра, який зв'язаний через гідророзподільник з гідронасосом, забезпечує підвищення надійності робочого пристрою для сушіння сільськогосподарського корма. Можливість реалізації корисної моделі витікає із дієздатності запропонованого пристрою. Джерела інформації: 1. Гарькавий А.Д., Гойчук А.Ф., Середа Л.П. та ін. Пристрій для сушіння сільськогосподарських кормів. Патент на корисну модель №18418, МПК A1F25/08 (2006.01). - Бюл. №11, 2006р. 2. Гарькавий А.Д., Середа Л.П., Завальнюк П.Г. та ін. Пристрій для сушіння сільськогосподарських кормів. Патент на корисну модель №37055U, МПК A01F25/08 (2008.01). - Бюл. №21, 2008р. 5 Комп’ютерна верстка Н. Лиcенко 52004 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
