Пристрій для фіксації тварин

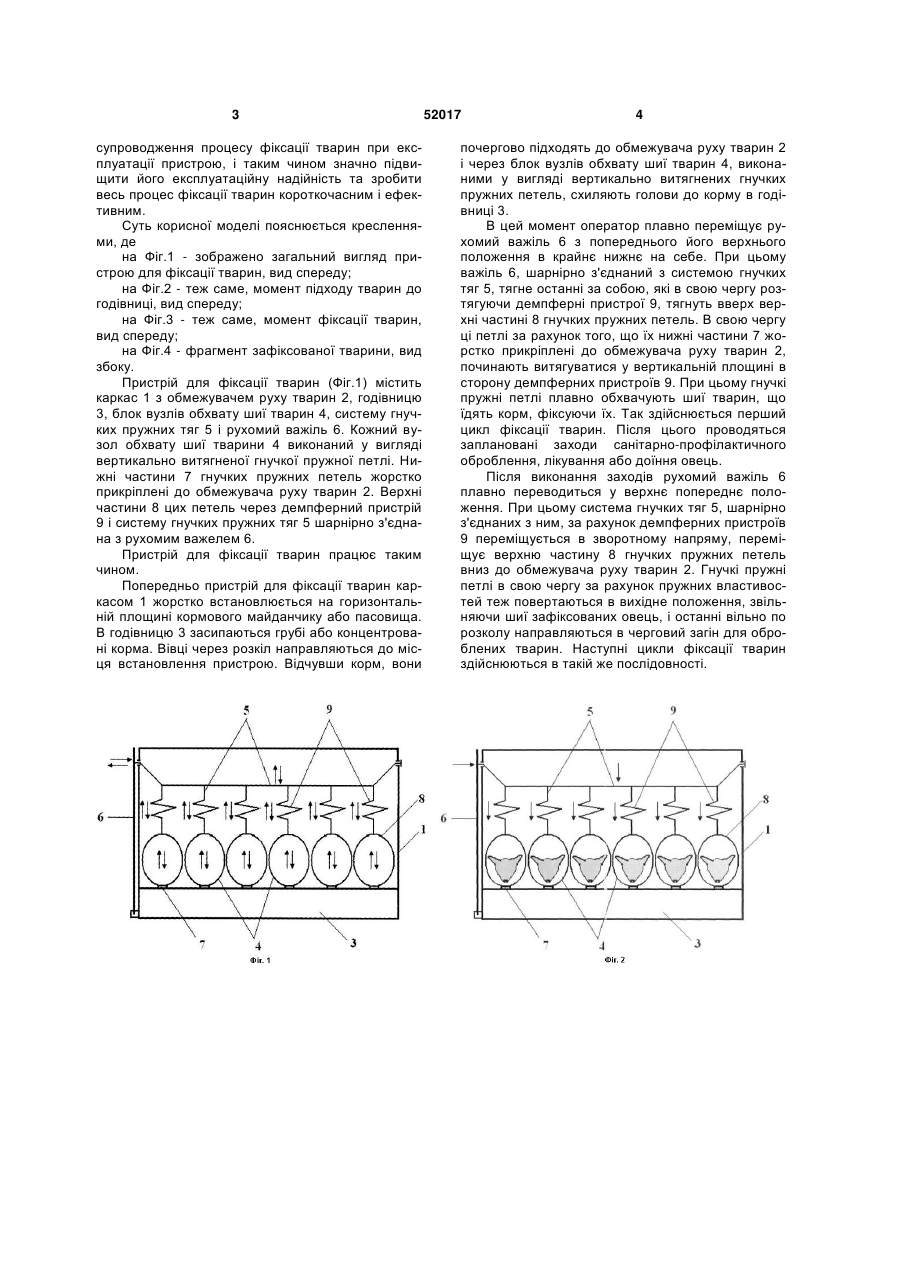

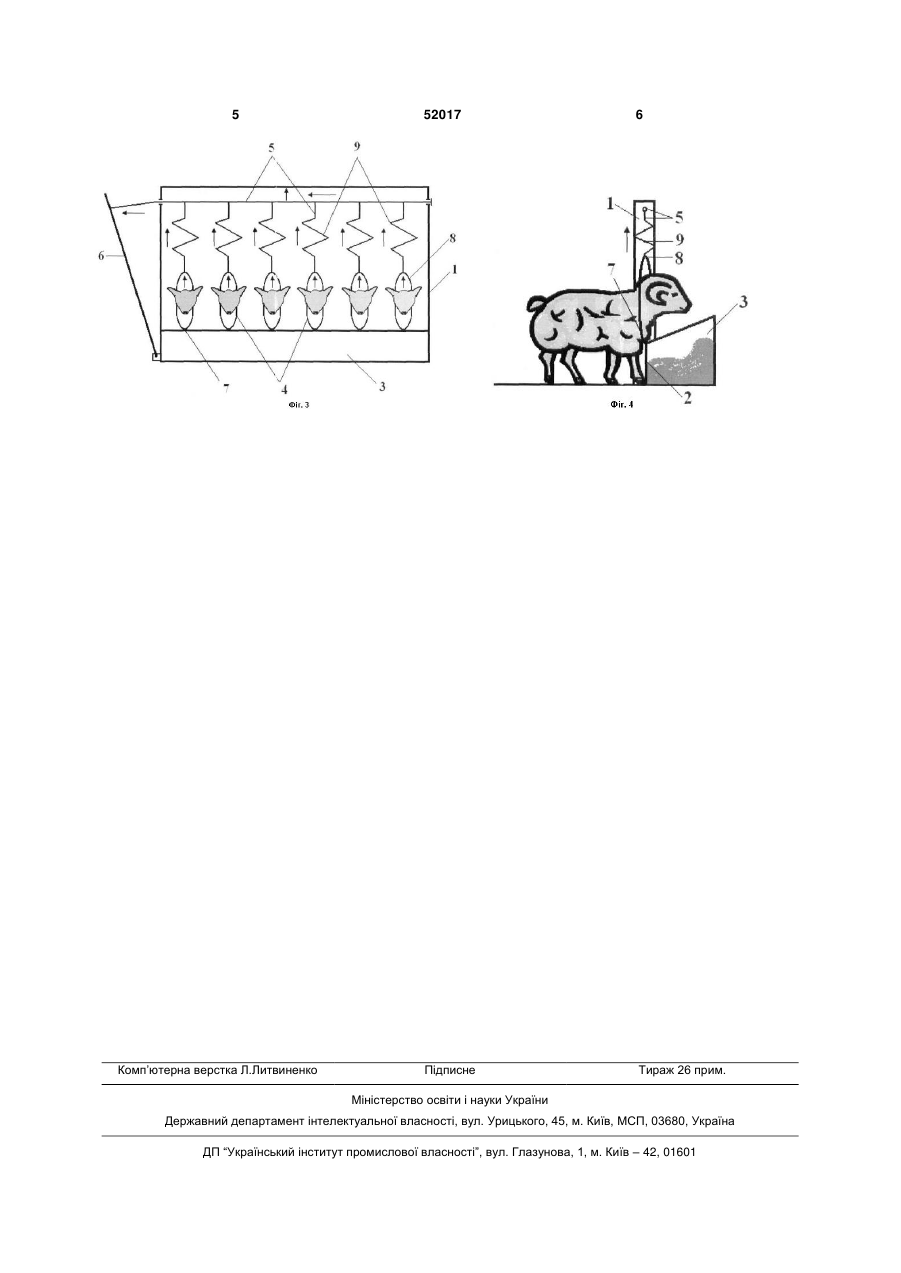

Пристрій для фіксації тварин, що містить каркас з обмежувачем руху тварин, годівницю, блок 3 супроводження процесу фіксації тварин при експлуатації пристрою, і таким чином значно підвищити його експлуатаційну надійність та зробити весь процес фіксації тварин короткочасним і ефективним. Суть корисної моделі пояснюється кресленнями, де на Фіг.1 - зображено загальний вигляд пристрою для фіксації тварин, вид спереду; на Фіг.2 - теж саме, момент підходу тварин до годівниці, вид спереду; на Фіг.3 - теж саме, момент фіксації тварин, вид спереду; на Фіг.4 - фрагмент зафіксованої тварини, вид збоку. Пристрій для фіксації тварин (Фіг.1) містить каркас 1 з обмежувачем руху тварин 2, годівницю 3, блок вузлів обхвату шиї тварин 4, систему гнучких пружних тяг 5 і рухомий важіль 6. Кожний вузол обхвату шиї тварини 4 виконаний у вигляді вертикально витягненої гнучкої пружної петлі. Нижні частини 7 гнучких пружних петель жорстко прикріплені до обмежувача руху тварин 2. Верхні частини 8 цих петель через демпферний пристрій 9 і систему гнучких пружних тяг 5 шарнірно з'єднана з рухомим важелем 6. Пристрій для фіксації тварин працює таким чином. Попередньо пристрій для фіксації тварин каркасом 1 жорстко встановлюється на горизонтальній площині кормового майданчику або пасовища. В годівницю 3 засипаються грубі або концентровані корма. Вівці через розкіл направляються до місця встановлення пристрою. Відчувши корм, вони 52017 4 почергово підходять до обмежувача руху тварин 2 і через блок вузлів обхвату шиї тварин 4, виконаними у вигляді вертикально витягнених гнучких пружних петель, схиляють голови до корму в годівниці 3. В цей момент оператор плавно переміщує рухомий важіль 6 з попереднього його верхнього положення в крайнє нижнє на себе. При цьому важіль 6, шарнірно з'єднаний з системою гнучких тяг 5, тягне останні за собою, які в свою чергу розтягуючи демпферні пристрої 9, тягнуть вверх верхні частині 8 гнучких пружних петель. В свою чергу ці петлі за рахунок того, що їх нижні частини 7 жорстко прикріплені до обмежувача руху тварин 2, починають витягуватися у вертикальній площині в сторону демпферних пристроїв 9. При цьому гнучкі пружні петлі плавно обхвачують шиї тварин, що їдять корм, фіксуючи їх. Так здійснюється перший цикл фіксації тварин. Після цього проводяться заплановані заходи санітарно-профілактичного оброблення, лікування або доїння овець. Після виконання заходів рухомий важіль 6 плавно переводиться у верхнє попереднє положення. При цьому система гнучких тяг 5, шарнірно з'єднаних з ним, за рахунок демпферних пристроїв 9 переміщується в зворотному напряму, переміщує верхню частину 8 гнучких пружних петель вниз до обмежувача руху тварин 2. Гнучкі пружні петлі в свою чергу за рахунок пружних властивостей теж повертаються в вихідне положення, звільняючи шиї зафіксованих овець, і останні вільно по розколу направляються в черговий загін для оброблених тварин. Наступні цикли фіксації тварин здійснюються в такій же послідовності. 5 Комп’ютерна верстка Л.Литвиненко 52017 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
