Огорожа для утримання вівцематок з ягнятами

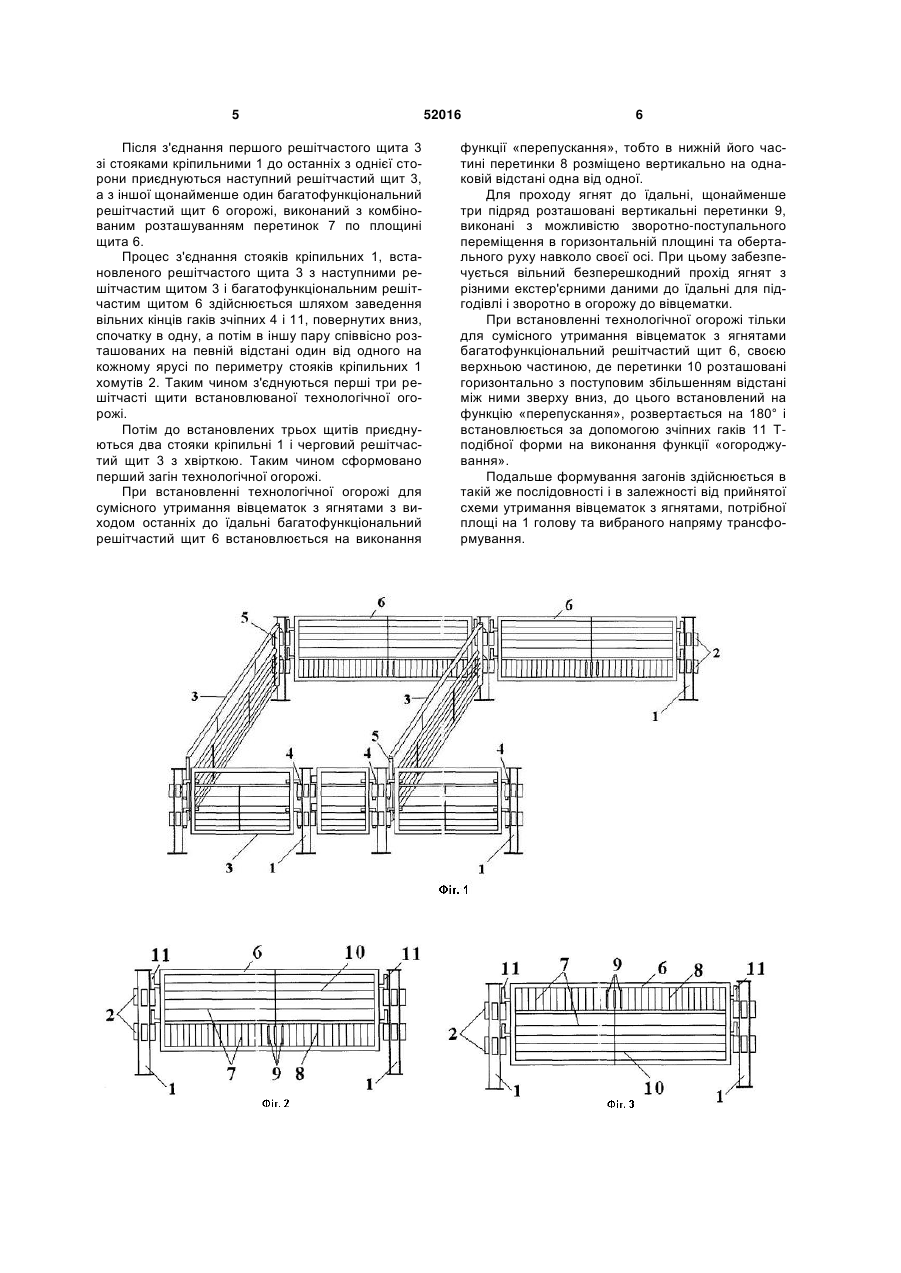

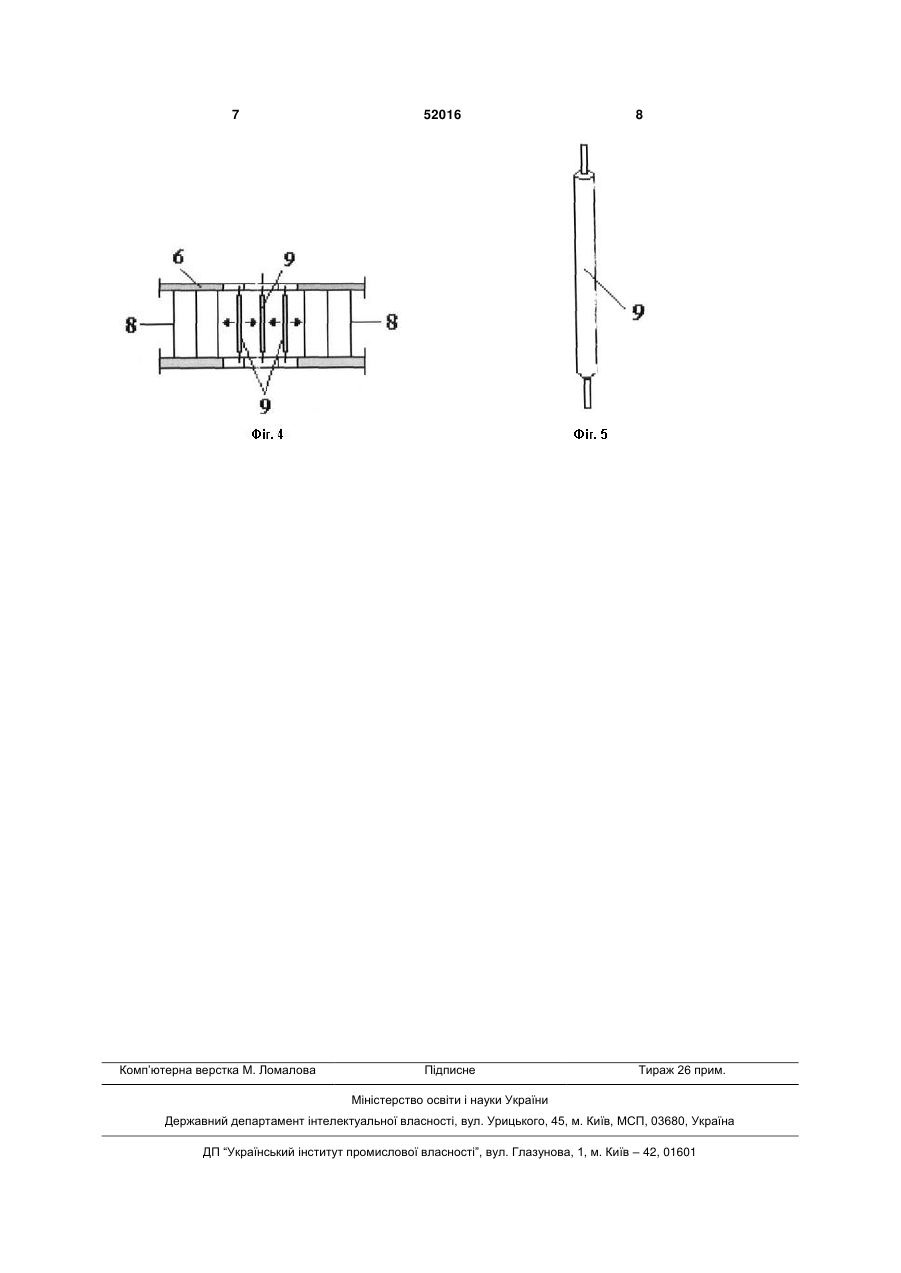

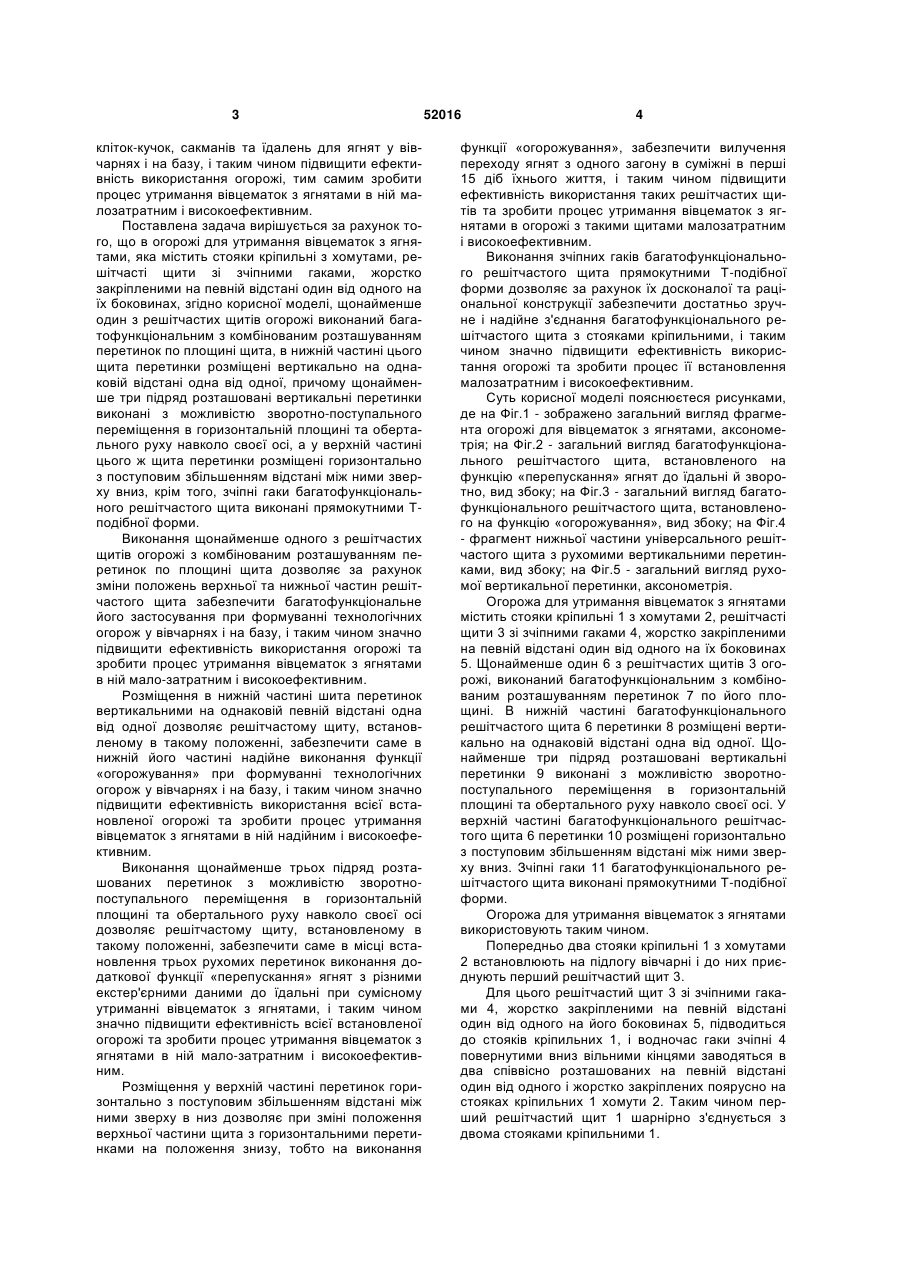

Огорожа для утримання вівцематок з ягнятами, що містить стояки кріпильні з хомутами, решітчасті щити зі зчіпними гаками, жорстко закріпленими на певній відстані один від одного на їх 3 кліток-кучок, сакманів та їдалень для ягнят у вівчарнях і на базу, і таким чином підвищити ефективність використання огорожі, тим самим зробити процес утримання вівцематок з ягнятами в ній малозатратним і високоефективним. Поставлена задача вирішується за рахунок того, що в огорожі для утримання вівцематок з ягнятами, яка містить стояки кріпильні з хомутами, решітчасті щити зі зчіпними гаками, жорстко закріпленими на певній відстані один від одного на їх боковинах, згідно корисної моделі, щонайменше один з решітчастих щитів огорожі виконаний багатофункціональним з комбінованим розташуванням перетинок по площині щита, в нижній частині цього щита перетинки розміщені вертикально на однаковій відстані одна від одної, причому щонайменше три підряд розташовані вертикальні перетинки виконані з можливістю зворотно-поступального переміщення в горизонтальній площині та обертального руху навколо своєї осі, а у верхній частині цього ж щита перетинки розміщені горизонтально з поступовим збільшенням відстані між ними зверху вниз, крім того, зчіпні гаки багатофункціонального решітчастого щита виконані прямокутними Тподібної форми. Виконання щонайменше одного з решітчастих щитів огорожі з комбінованим розташуванням перетинок по площині щита дозволяє за рахунок зміни положень верхньої та нижньої частин решітчастого щита забезпечити багатофункціональне його застосування при формуванні технологічних огорож у вівчарнях і на базу, і таким чином значно підвищити ефективність використання огорожі та зробити процес утримання вівцематок з ягнятами в ній мало-затратним і високоефективним. Розміщення в нижній частині шита перетинок вертикальними на однаковій певній відстані одна від одної дозволяє решітчастому щиту, встановленому в такому положенні, забезпечити саме в нижній його частині надійне виконання функції «огорожування» при формуванні технологічних огорож у вівчарнях і на базу, і таким чином значно підвищити ефективність використання всієї встановленої огорожі та зробити процес утримання вівцематок з ягнятами в ній надійним і високоефективним. Виконання щонайменше трьох підряд розташованих перетинок з можливістю зворотнопоступального переміщення в горизонтальній площині та обертального руху навколо своєї осі дозволяє решітчастому щиту, встановленому в такому положенні, забезпечити саме в місці встановлення трьох рухомих перетинок виконання додаткової функції «перепускання» ягнят з різними екстер'єрними даними до їдальні при сумісному утриманні вівцематок з ягнятами, і таким чином значно підвищити ефективність всієї встановленої огорожі та зробити процес утримання вівцематок з ягнятами в ній мало-затратним і високоефективним. Розміщення у верхній частині перетинок горизонтально з поступовим збільшенням відстані між ними зверху в низ дозволяє при зміні положення верхньої частини щита з горизонтальними перетинками на положення знизу, тобто на виконання 52016 4 функції «огорожування», забезпечити вилучення переходу ягнят з одного загону в суміжні в перші 15 діб їхнього життя, і таким чином підвищити ефективність використання таких решітчастих щитів та зробити процес утримання вівцематок з ягнятами в огорожі з такими щитами малозатратним і високоефективним. Виконання зчіпних гаків багатофункціонального решітчастого щита прямокутними Т-подібної форми дозволяє за рахунок їх досконалої та раціональної конструкції забезпечити достатньо зручне і надійне з'єднання багатофункціонального решітчастого щита з стояками кріпильними, і таким чином значно підвищити ефективність використання огорожі та зробити процес її встановлення малозатратним і високоефективним. Суть корисної моделі пояснюєтеся рисунками, де на Фіг.1 - зображено загальний вигляд фрагмента огорожі для вівцематок з ягнятами, аксонометрія; на Фіг.2 - загальний вигляд багатофункціонального решітчастого щита, встановленого на функцію «перепускання» ягнят до їдальні й зворотно, вид збоку; на Фіг.3 - загальний вигляд багатофункціонального решітчастого щита, встановленого на функцію «огорожування», вид збоку; на Фіг.4 - фрагмент нижньої частини універсального решітчастого щита з рухомими вертикальними перетинками, вид збоку; на Фіг.5 - загальний вигляд рухомої вертикальної перетинки, аксонометрія. Огорожа для утримання вівцематок з ягнятами містить стояки кріпильні 1 з хомутами 2, решітчасті щити 3 зі зчіпними гаками 4, жорстко закріпленими на певній відстані один від одного на їх боковинах 5. Щонайменше один 6 з решітчастих щитів 3 огорожі, виконаний багатофункціональним з комбінованим розташуванням перетинок 7 по його площині. В нижній частині багатофункціонального решітчастого щита 6 перетинки 8 розміщені вертикально на однаковій відстані одна від одної. Щонайменше три підряд розташовані вертикальні перетинки 9 виконані з можливістю зворотнопоступального переміщення в горизонтальній площині та обертального руху навколо своєї осі. У верхній частині багатофункціонального решітчастого щита 6 перетинки 10 розміщені горизонтально з поступовим збільшенням відстані між ними зверху вниз. Зчіпні гаки 11 багатофункціонального решітчастого щита виконані прямокутними Т-подібної форми. Огорожа для утримання вівцематок з ягнятами використовують таким чином. Попередньо два стояки кріпильні 1 з хомутами 2 встановлюють на підлогу вівчарні і до них приєднують перший решітчастий щит 3. Для цього решітчастий щит 3 зі зчіпними гаками 4, жорстко закріпленими на певній відстані один від одного на його боковинах 5, підводиться до стояків кріпильних 1, і водночас гаки зчіпні 4 повернутими вниз вільними кінцями заводяться в два співвісно розташованих на певній відстані один від одного і жорстко закріплених поярусно на стояках кріпильних 1 хомути 2. Таким чином перший решітчастий щит 1 шарнірно з'єднується з двома стояками кріпильними 1. 5 Після з'єднання першого решітчастого щита 3 зі стояками кріпильними 1 до останніх з однієї сторони приєднуються наступний решітчастий щит 3, а з іншої щонайменше один багатофункціональний решітчастий щит 6 огорожі, виконаний з комбінованим розташуванням перетинок 7 по площині щита 6. Процес з'єднання стояків кріпильних 1, встановленого решітчастого щита 3 з наступними решітчастим щитом 3 і багатофункціональним решітчастим щитом 6 здійснюється шляхом заведення вільних кінців гаків зчіпних 4 і 11, повернутих вниз, спочатку в одну, а потім в іншу пару співвісно розташованих на певній відстані один від одного на кожному ярусі по периметру стояків кріпильних 1 хомутів 2. Таким чином з'єднуються перші три решітчасті щити встановлюваної технологічної огорожі. Потім до встановлених трьох щитів приєднуються два стояки кріпильні 1 і черговий решітчастий щит 3 з хвірткою. Таким чином сформовано перший загін технологічної огорожі. При встановленні технологічної огорожі для сумісного утримання вівцематок з ягнятами з виходом останніх до їдальні багатофункціональний решітчастий щит 6 встановлюється на виконання 52016 6 функції «перепускання», тобто в нижній його частині перетинки 8 розміщено вертикально на однаковій відстані одна від одної. Для проходу ягнят до їдальні, щонайменше три підряд розташовані вертикальні перетинки 9, виконані з можливістю зворотно-поступального переміщення в горизонтальній площині та обертального руху навколо своєї осі. При цьому забезпечується вільний безперешкодний прохід ягнят з різними екстер'єрними даними до їдальні для підгодівлі і зворотно в огорожу до вівцематки. При встановленні технологічної огорожі тільки для сумісного утримання вівцематок з ягнятами багатофункціональний решітчастий щит 6, своєю верхньою частиною, де перетинки 10 розташовані горизонтально з поступовим збільшенням відстані між ними зверху вниз, до цього встановлений на функцію «перепускання», розвертається на 180° і встановлюється за допомогою зчіпних гаків 11 Тподібної форми на виконання функції «огороджування». Подальше формування загонів здійснюється в такій же послідовності і в залежності від прийнятої схеми утримання вівцематок з ягнятами, потрібної площі на 1 голову та вибраного напряму трансформування. 7 Комп’ютерна верстка М. Ломалова 52016 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
