Масообмінний апарат для взаємодії газу (пари) з рідиною

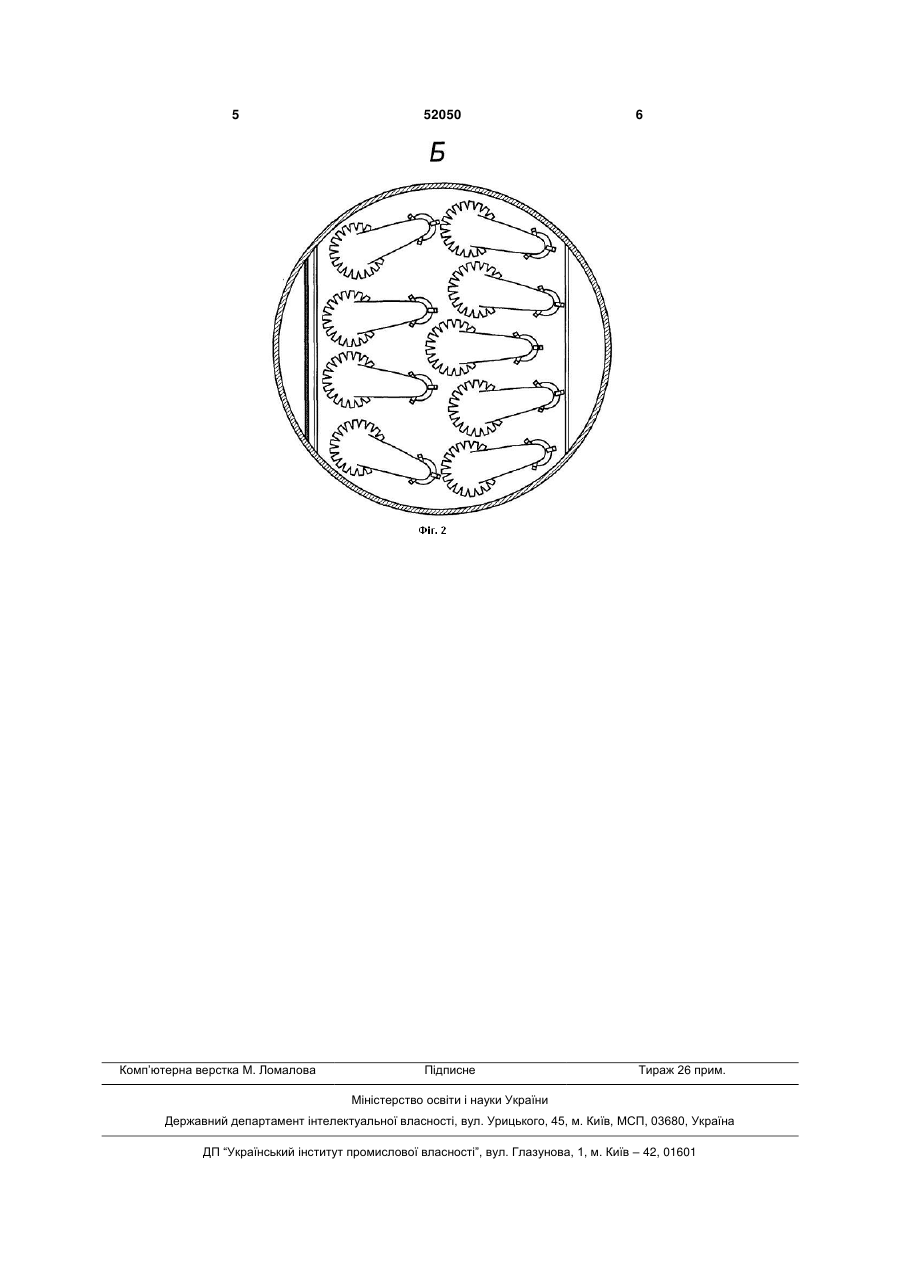

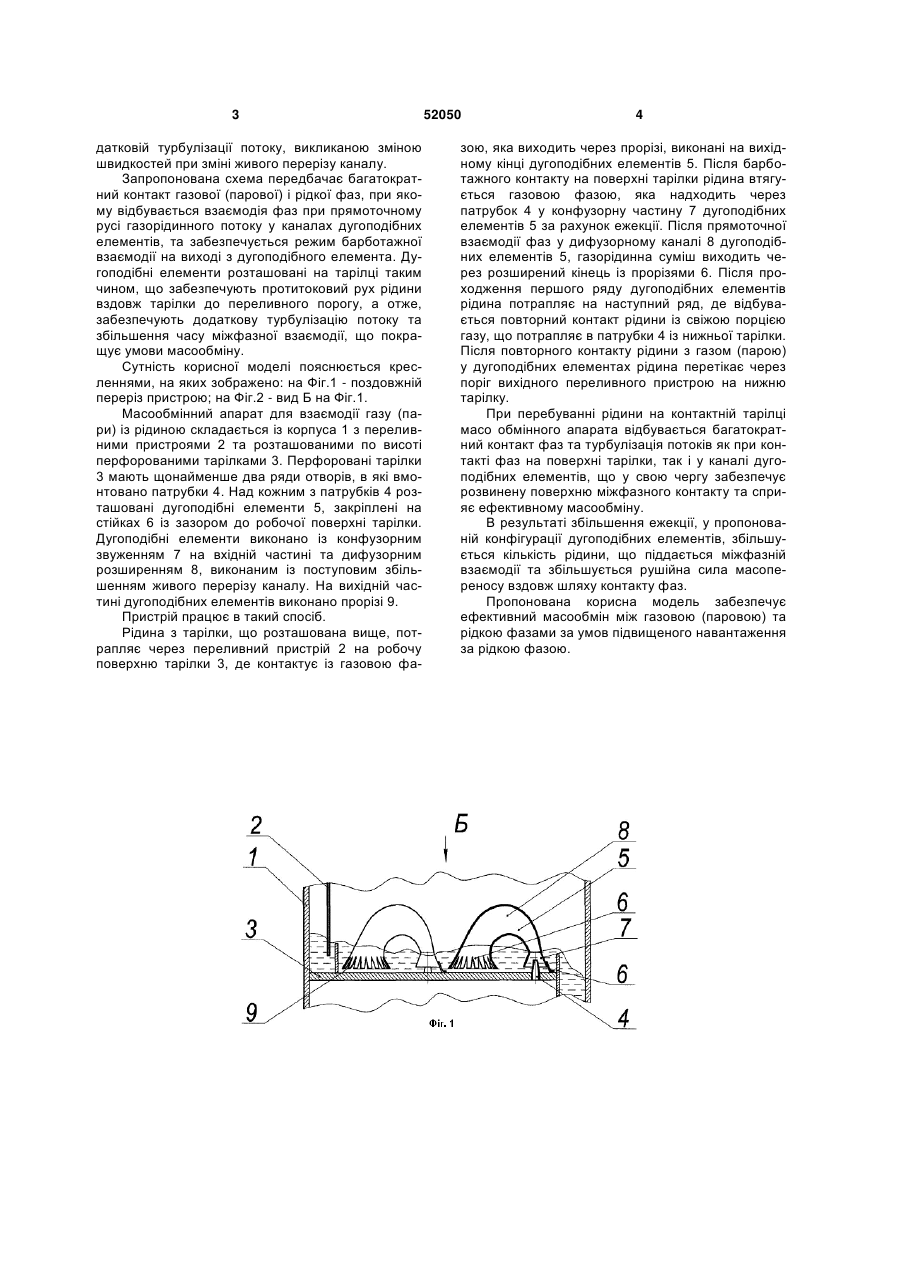

Масообмінний апарат для взаємодії газу (пари) з рідиною, що містить корпус із переливними пристроями та розташованими по висоті перфорованими тарілками із патрубками, над кожним з яких на відстані від поверхні тарілки розташовано дугоподібний елемент, з вихідного боку якого виконані прорізі, який відрізняється тим, що дугоподібні елементи виконані із звуженням на вхідній частині та подальшим розширенням живого перерізу криволінійного каналу. (19) (21) u201001936 (22) 22.02.2010 (24) 10.08.2010 (46) 10.08.2010, Бюл.№ 15, 2010 р. (72) РЯСЕНЧУК ВІКТОРІЯ ВІКТОРІВНА, ВОЙЦЕХОВСЬКА ЄВГЕНІЯ МИКОЛАЇВНА, ЛУКАШОВА ВІКТОРІЯ ВОЛОДИМИРІВНА (73) РЯСЕНЧУК ВІКТОРІЯ ВІКТОРІВНА, ВОЙЦЕХОВСЬКА ЄВГЕНІЯ МИКОЛАЇВНА, ЛУКАШОВА ВІКТОРІЯ ВОЛОДИМИРІВНА 3 датковій турбулізації потоку, викликаною зміною швидкостей при зміні живого перерізу каналу. Запропонована схема передбачає багатократний контакт газової (парової) і рідкої фаз, при якому відбувається взаємодія фаз при прямоточному русі газорідинного потоку у каналах дугоподібних елементів, та забезпечується режим барботажної взаємодії на виході з дугоподібного елемента. Дугоподібні елементи розташовані на тарілці таким чином, що забезпечують протитоковий рух рідини вздовж тарілки до переливного порогу, а отже, забезпечують додаткову турбулізацію потоку та збільшення часу міжфазної взаємодії, що покращує умови масообміну. Сутність корисної моделі пояснюється кресленнями, на яких зображено: на Фіг.1 - поздовжній переріз пристрою; на Фіг.2 - вид Б на Фіг.1. Масообмінний апарат для взаємодії газу (пари) із рідиною складається із корпуса 1 з переливними пристроями 2 та розташованими по висоті перфорованими тарілками 3. Перфоровані тарілки 3 мають щонайменше два ряди отворів, в які вмонтовано патрубки 4. Над кожним з патрубків 4 розташовані дугоподібні елементи 5, закріплені на стійках 6 із зазором до робочої поверхні тарілки. Дугоподібні елементи виконано із конфузорним звуженням 7 на вхідній частині та дифузорним розширенням 8, виконаним із поступовим збільшенням живого перерізу каналу. На вихідній частині дугоподібних елементів виконано прорізі 9. Пристрій працює в такий спосіб. Рідина з тарілки, що розташована вище, потрапляє через переливний пристрій 2 на робочу поверхню тарілки 3, де контактує із газовою фа 52050 4 зою, яка виходить через прорізі, виконані на вихідному кінці дугоподібних елементів 5. Після барботажного контакту на поверхні тарілки рідина втягується газовою фазою, яка надходить через патрубок 4 у конфузорну частину 7 дугоподібних елементів 5 за рахунок ежекції. Після прямоточної взаємодії фаз у дифузорному каналі 8 дугоподібних елементів 5, газорідинна суміш виходить через розширений кінець із прорізями 6. Після проходження першого ряду дугоподібних елементів рідина потрапляє на наступний ряд, де відбувається повторний контакт рідини із свіжою порцією газу, що потрапляє в патрубки 4 із нижньої тарілки. Після повторного контакту рідини з газом (парою) у дугоподібних елементах рідина перетікає через поріг вихідного переливного пристрою на нижню тарілку. При перебуванні рідини на контактній тарілці масо обмінного апарата відбувається багатократний контакт фаз та турбулізація потоків як при контакті фаз на поверхні тарілки, так і у каналі дугоподібних елементів, що у свою чергу забезпечує розвинену поверхню міжфазного контакту та сприяє ефективному масообміну. В результаті збільшення ежекції, у пропонованій конфігурації дугоподібних елементів, збільшується кількість рідини, що піддається міжфазній взаємодії та збільшується рушійна сила масопереносу вздовж шляху контакту фаз. Пропонована корисна модель забезпечує ефективний масообмін між газовою (паровою) та рідкою фазами за умов підвищеного навантаження за рідкою фазою. 5 Комп’ютерна верстка М. Ломалова 52050 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
