Масообмінний апарат для взаємодії газу (пари) з рідиною

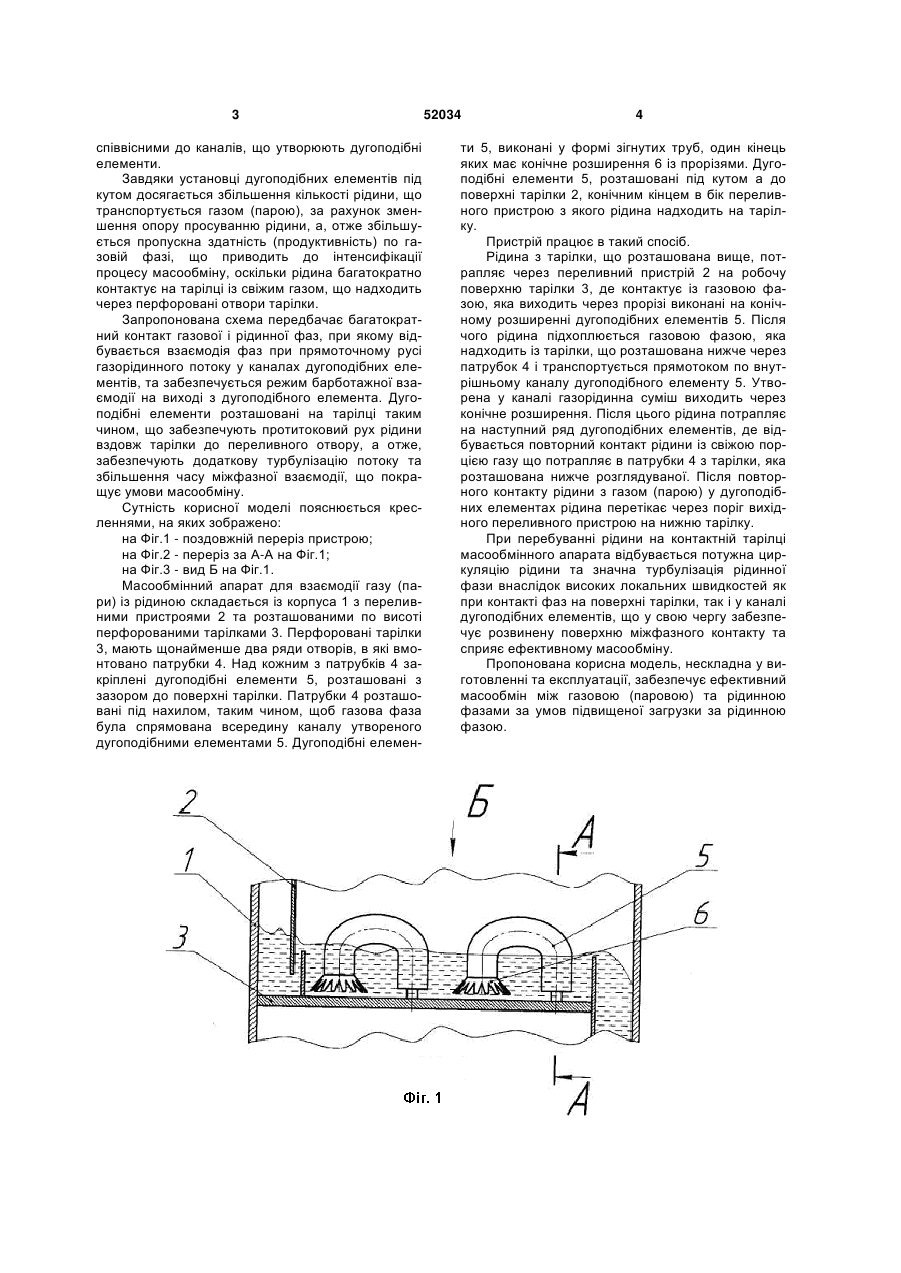

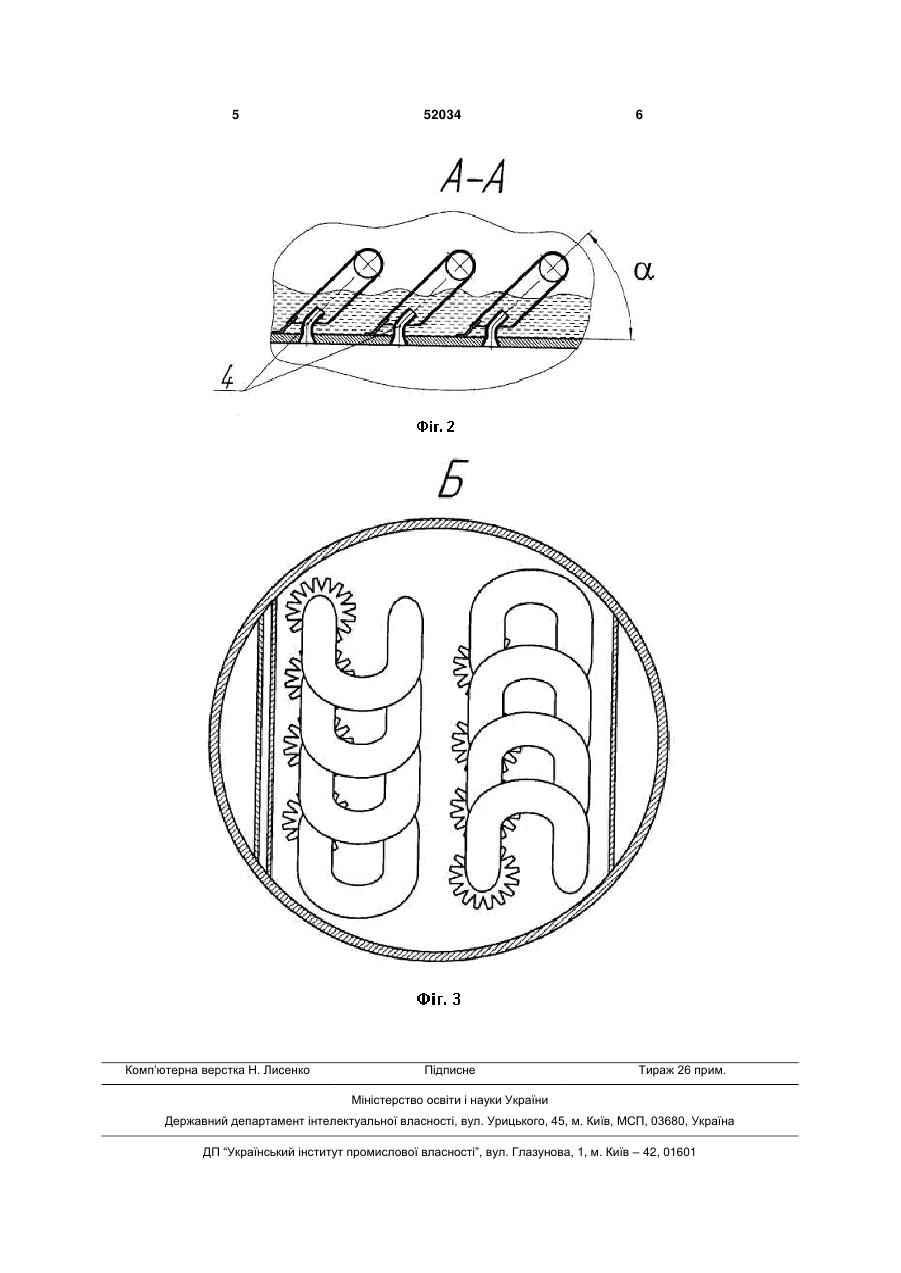

1. Масообмінний апарат для взаємодії газу (пари) з рідиною, що містить корпус із переливни 3 співвісними до каналів, що утворюють дугоподібні елементи. Завдяки установці дугоподібних елементів під кутом досягається збільшення кількості рідини, що транспортується газом (парою), за рахунок зменшення опору просуванню рідини, а, отже збільшується пропускна здатність (продуктивність) по газовій фазі, що приводить до інтенсифікації процесу масообміну, оскільки рідина багатократно контактує на тарілці із свіжим газом, що надходить через перфоровані отвори тарілки. Запропонована схема передбачає багатократний контакт газової і рідинної фаз, при якому відбувається взаємодія фаз при прямоточному русі газорідинного потоку у каналах дугоподібних елементів, та забезпечується режим барботажної взаємодії на виході з дугоподібного елемента. Дугоподібні елементи розташовані на тарілці таким чином, що забезпечують протитоковий рух рідини вздовж тарілки до переливного отвору, а отже, забезпечують додаткову турбулізацію потоку та збільшення часу міжфазної взаємодії, що покращує умови масообміну. Сутність корисної моделі пояснюється кресленнями, на яких зображено: на Фіг.1 - поздовжній переріз пристрою; на Фіг.2 - переріз за А-А на Фіг.1; на Фіг.3 - вид Б на Фіг.1. Масообмінний апарат для взаємодії газу (пари) із рідиною складається із корпуса 1 з переливними пристроями 2 та розташованими по висоті перфорованими тарілками 3. Перфоровані тарілки 3, мають щонайменше два ряди отворів, в які вмонтовано патрубки 4. Над кожним з патрубків 4 закріплені дугоподібні елементи 5, розташовані з зазором до поверхні тарілки. Патрубки 4 розташовані під нахилом, таким чином, щоб газова фаза була спрямована всередину каналу утвореного дугоподібними елементами 5. Дугоподібні елемен 52034 4 ти 5, виконані у формі зігнутих труб, один кінець яких має конічне розширення 6 із прорізями. Дугоподібні елементи 5, розташовані під кутом а до поверхні тарілки 2, конічним кінцем в бік переливного пристрою з якого рідина надходить на тарілку. Пристрій працює в такий спосіб. Рідина з тарілки, що розташована вище, потрапляє через переливний пристрій 2 на робочу поверхню тарілки 3, де контактує із газовою фазою, яка виходить через прорізі виконані на конічному розширенні дугоподібних елементів 5. Після чого рідина підхоплюється газовою фазою, яка надходить із тарілки, що розташована нижче через патрубок 4 і транспортується прямотоком по внутрішньому каналу дугоподібного елементу 5. Утворена у каналі газорідинна суміш виходить через конічне розширення. Після цього рідина потрапляє на наступний ряд дугоподібних елементів, де відбувається повторний контакт рідини із свіжою порцією газу що потрапляє в патрубки 4 з тарілки, яка розташована нижче розглядуваної. Після повторного контакту рідини з газом (парою) у дугоподібних елементах рідина перетікає через поріг вихідного переливного пристрою на нижню тарілку. При перебуванні рідини на контактній тарілці масообмінного апарата відбувається потужна циркуляцію рідини та значна турбулізація рідинної фази внаслідок високих локальних швидкостей як при контакті фаз на поверхні тарілки, так і у каналі дугоподібних елементів, що у свою чергу забезпечує розвинену поверхню міжфазного контакту та сприяє ефективному масообміну. Пропонована корисна модель, нескладна у виготовленні та експлуатації, забезпечує ефективний масообмін між газовою (паровою) та рідинною фазами за умов підвищеної загрузки за рідинною фазою. 5 Комп’ютерна верстка Н. Лиcенко 52034 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
