Регулятор температури
Номер патенту: 52100
Опубліковано: 16.12.2002
Автори: Поліщук Віталій Анатолійович, Пилипчак Віталій Іванович, Миронов Олександр Григорович
Формула / Реферат

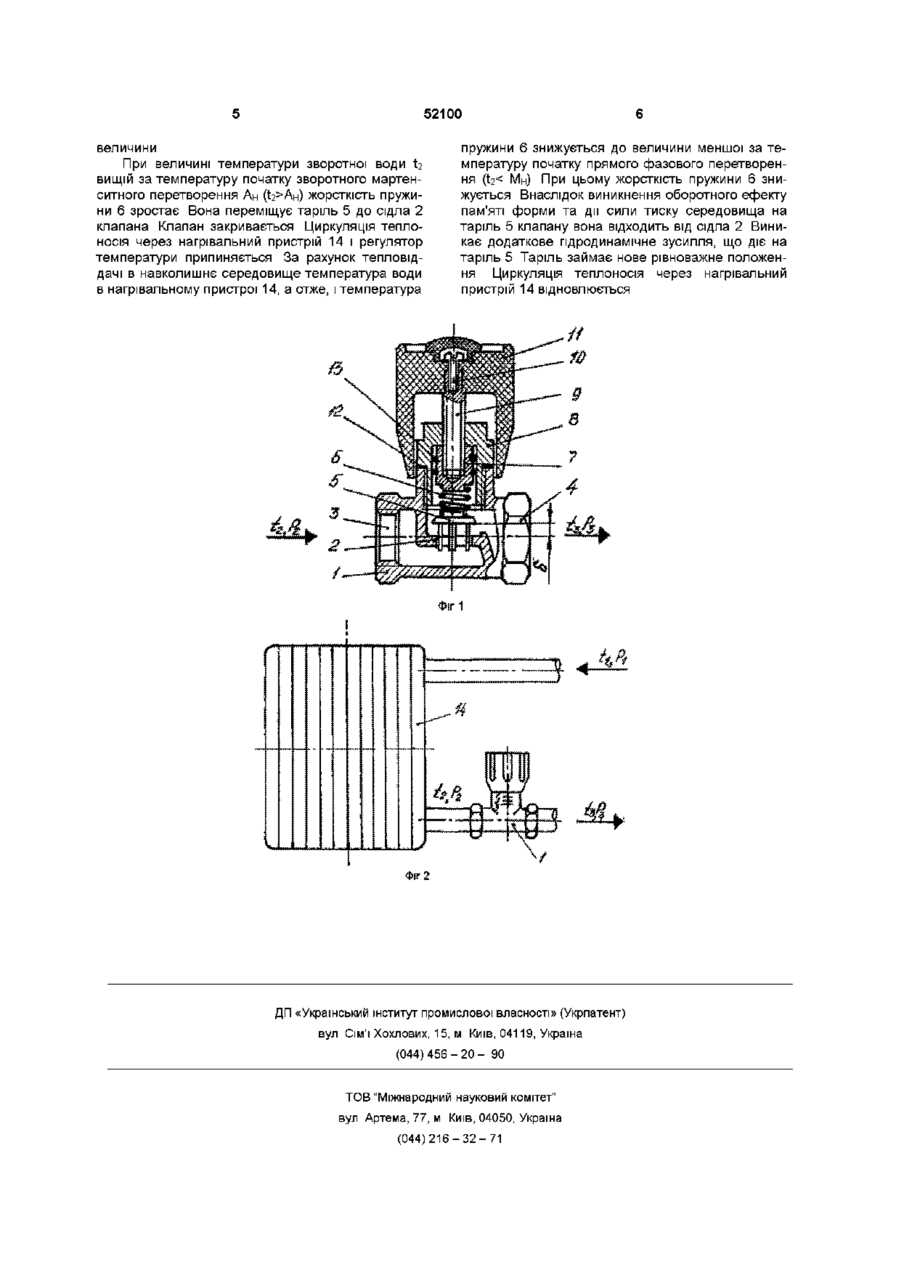

Регулятор температури, що містить корпус з встановленою в ньому попередньо підтиснутою гвинтовою циліндричною пружиною з матеріалу, що має ефект пам'яті форми, один кінець якої зв'язаний з опорою, виконаною у вигляді втулки, з'єднаної з регулювальною кришкою за допомогою штока, а другий - з тарілкою клапана, сідло якого розташовано в корпусі між вхідним і вихідним каналами, який відрізняється тим, що гвинтова циліндрична пружина виконана з титанонікелевого сплаву, що має оборотний двосторонній ефект пам'яті форми.
Текст

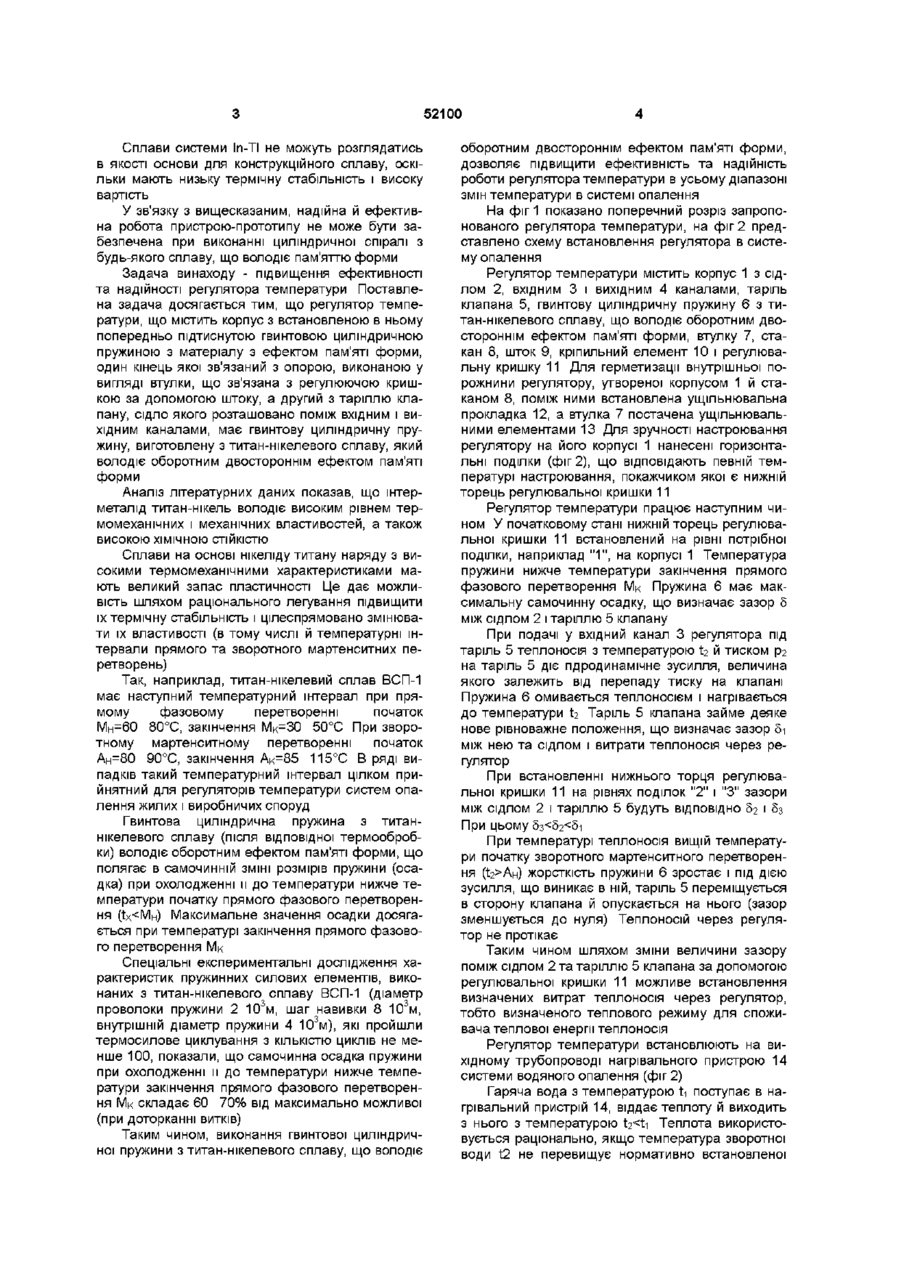

Регулятор температури, що містить корпус з встановленою в ньому попередньо підтиснутою гвинтовою циліндричною пружиною з матеріалу, що має ефект пам'яті форми, один кінець якої зв'язаний з опорою, виконаною у вигляді втулки, з'єднаної з регулювальною кришкою за допомогою штока, а другий - з тарілкою клапана, сідло якого розташовано в корпусі між вхідним і вихідним каналами, який відрізняється тим, що гвинтова циліндрична пружина виконана з титанонікелевого сплаву, що має оборотний двосторонній ефект пам'яті форми Винахід відноситься до трубопровідної арматури і може бути використаний для регулювання температури рідини шляхом зміни її витрат в системах опалення жилих та виробничих споруд Відомо регулятор температури, що містить корпус з вхідним та вихідним каналами, сильфонний чутливий елемент і зв'язаний з ним регулюючий клапан, виконаний з пружного матеріалу (див А С СССР №394761, М Кл G 05 D 23/01, F 16 К 19/00, опубл 22 08 73 Бюл №34) Основним недоліком такої конструкції є низька надійність сильфона Під час роботи сильфон зазнає поперемінного розтягнення й стиснення, внаслідок чого матеріал, з якого він виготовлений, зазнає утомленості, втрачає пружні властивості та піднімається таріль над сідлом клапана при охолодженні пружини з ефектом пам'яті форми нижче температури початку прямого мартенситного перетворення (t
ДивитисяДодаткова інформація
Назва патенту англійськоюTemperature regulator
Автори англійськоюPylypchak Vitalii Ivanovych, Polischuk Vitalii Anatoliiovych
Назва патенту російськоюРегулятор температуры
Автори російськоюПилипчак Виталий Иванович, Полищук Виталий Анатольевич
МПК / Мітки
МПК: G05D 23/01
Мітки: регулятор, температури
