Регулятор температури

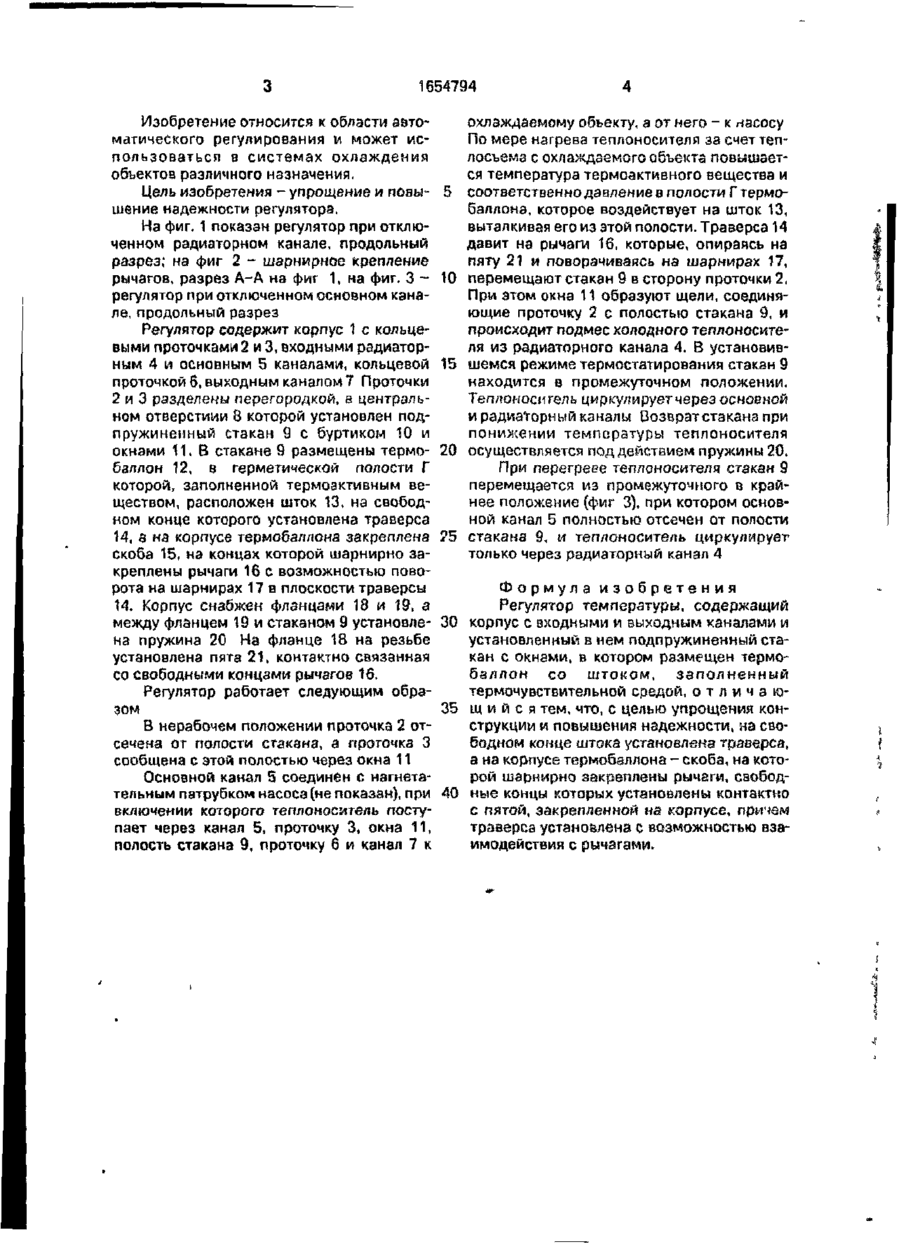

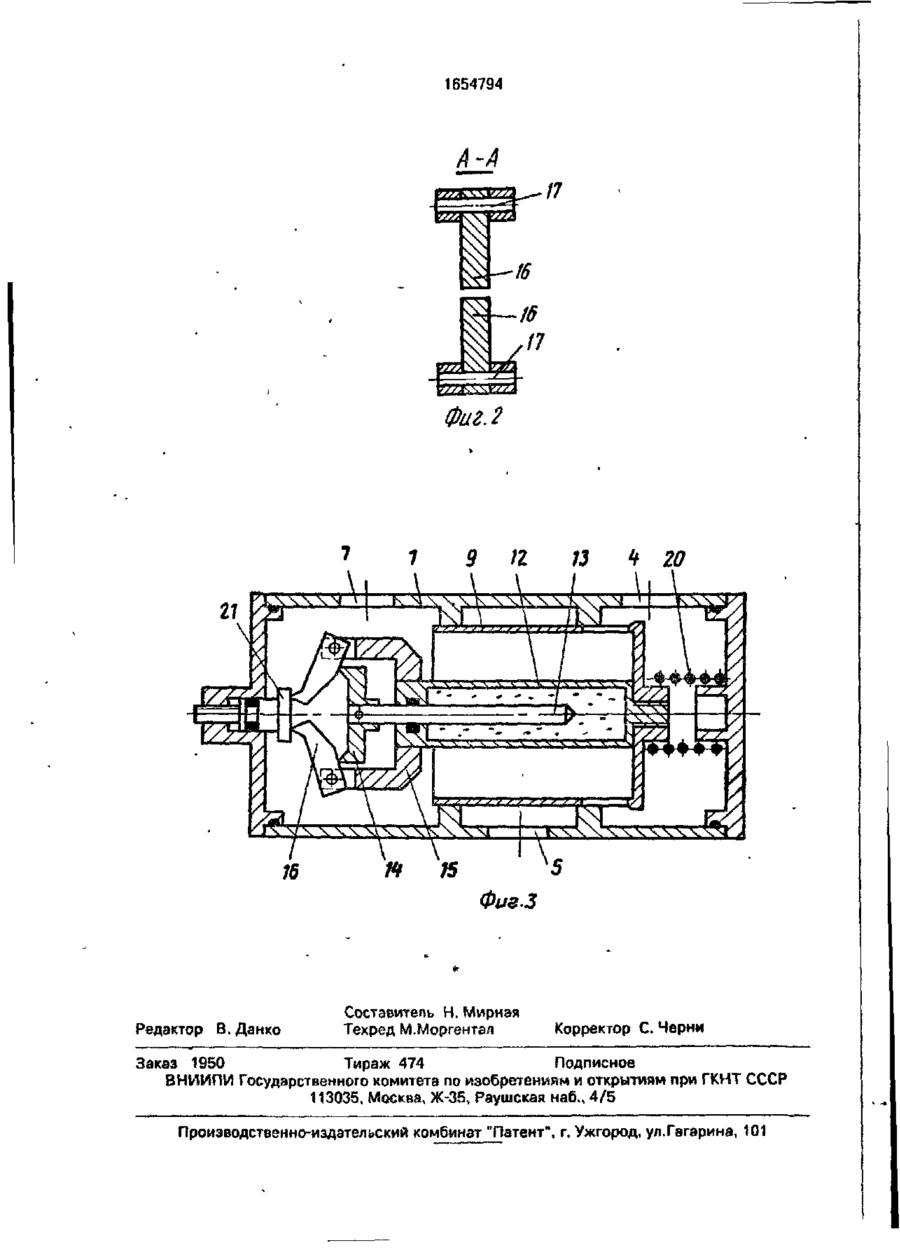

Изобретение относится к области автоматического регулирования и может использоваться в системах охлаждения объектов различного назначения. Цель изобретения ON сл м I "' " 1654794 Изобретение относится к области автоматического регулирования и может использоваться в системах охлаждения объектов различного назначения. Цель изобретения - упрощение и повы- 5 шение надежности регулятора. На фиг. 1 показан регулятор при отключенном радиаторном канале, продольный разрез; на фиг 2 - шарнирное крепление рычагов, разрез А-А на фиг 1, на фиг, 3 - 1 0 регулятор при отключенном основном канале, продольный разрез Регулятор содержит корпус 1 с кольцевыми проточками 2 и 3, входными радиаторным 4 и основным 5 каналами, кольцевой 15 проточкой 6, выходным каналом 7 Проточки 2 и 3 разделены перегородкой, а центральном отверстиии 8 которой установлен подпружиненный стакан 9 с буртиком 10 и окнами 11. В стакане 9 размещены термо- 20 баллон 12, в герметической полости Г которой, заполненной термоактивным веществом, расположен шток 13, на свободном конце которого установлена траверса 14, а на корпусе термобаллона закреплена ?5 скоба 15, на концах которой шарнирно закреплены рычаги 16 с возможностью поворота на шарнирах 17 в плоскости траверсы 14. Корпус снабжен фланцами 18 и 19, а между фланцем 19 и стаканом 9 установле- 30 на пружина 20 На фланце 18 на резьбе установлена пята 21, контактно связанная со свободными концами рычагов 16. охлаждаемому объекту, а от него - к насосу По мере нагрева теплоносителя за счет теплосъема с охлаждаемого объекта повышается температура термоактивного вещества и соответственно давление в полости Г термобаллона, которое воздействует на шток 13, выталкивая его из этой полости. Траверса 14 давит на рычаги 16, которые, опираясь на пяту 21 и поворачиваясь на шарнирах 17, перемещают стакан 9 в сторону проточки 2, При этом окна 11 образуют щели, соединяющие проточку 2 с полостью стакана 9, и происходит подмес холодного теплоносителя из радиаторного канала 4. В установившемся режиме термостатирования стакан 9 находится в промежуточном положении. Теплоноситель циркулирует через основной и радиаторный каналы Возврат стакана при понижении температуры теплоносителя осуществляется под действием пружины 20. При перегреве теплоносителя стакан 9 перемещается из промежуточного в крайнее положение (фиг 3), при котором основной канал 5 полностью отсечен от полости стакана 9, м теплоноситель циркулирует только через радиаторный канал 4 Формула изобретения Регулятор температуры, содержащий корпус с входными и выходным каналами и установленный в нем подпружиненный стакан с окнами, в котором размещен термобаллон со штоком, заполненный термочувствительной средой, о т л и ч а ю Регулятор работает следующим образом 35 щ и й с я тем, что, с целью упрощения конструкции и повышения надежности, на своВ нерабочем положении проточка 2 отбодном конце штока установлена траверса, сечена от полости стакана, а проточка 3 а на корпусе термобаллона - скоба, на котосообщена с этой полостью через окна 11 рой шарнирно закреплены рычаги, свободОсновной какал 5 соединен с нагнетательным патрубком насоса (не показан), при 40 ные концы которых установлены контактно с пятой, закрепленной на корпусе, причем включении которого теплоноситель постутраверса установлена с возможностью взапает через канал 5, проточку 3, окна 11, имодействия с рычагами. полость стакана 9, проточку 6 и канал 7 к 1654794 w і л 17 Фиг. 2 11 Фиа.З Редактор В. Данко Составитель Н. Мирная Техред М.Моргентал Корректор С. Черни Заказ 1950 Тираж 474 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
