Стенд для випробування паливної апаратури

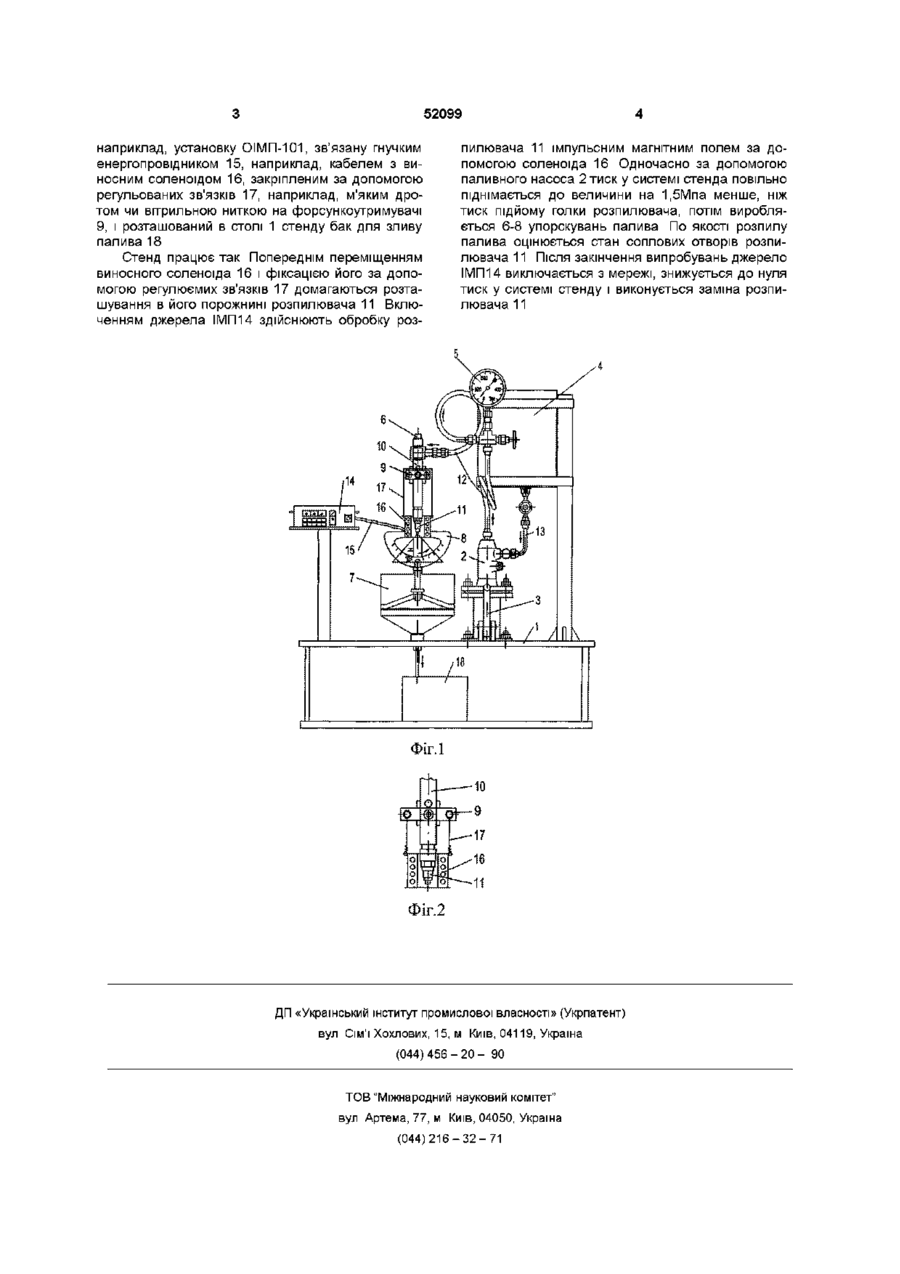

Стенд для випробувань паливної апаратури, що містить насос, трубопроводи, манометр та форсунку, який відрізняється тим, що він оснащений джерелом імпульсного магнітного поля, зв'язаним гнучким енергопровідником з виносним соленоїдом, призначеним для розташування в ньому форсунки Винахід відноситься до галузі двигунобудування, зокрема до конструкції стенду для паливоупорскуючої апаратури ДВЗ, наприклад, для випробування форсунок, і може бути використаний в народному господарстві для випробувань гідроапаратури ВІДОМІ пристрої, що містять елементи фіксації, зовнішнього статичного навантаження вироба і джерело обробки його імпульсним магнітним полем а с СРСР №1564835, МКИ В 21 Д 26/14, В 63 Н 1/14 "Спосіб виготовлення деталей" ВІДОМІ пристрої, що містять елементи фіксації, внутрішнього статичного навантаження вироба і джерело обробки його імпульсним магнітним полем Уваров В А, Підвищення ДОВГОВІЧНОСТІ елементів суднового комплексу "двигун - гвинт" // Автореферат дисертації на змагання ученого ступеня канд техн наук - Одеса ОПМФ, 1992, с 6, с 9 Недоліками цих пристроїв є те, що вони не можуть виконати внутрішнє динамічне навантаження вироба і його випробування За прототип обрано стенд для випробування паливної апаратури а с СРСР №322515, МКИ F02M65/00 "Стенд для регулювання дизельних форсунок" Недоліком цього пристрою є те, що він не дозволяє поліпшити фізико-механічні характеристики робочих поверхонь Причиною, що перешкоджає одночасному виконанню випробувань і зміцнення паливної апаратури є складність блокування стенду і джерела маг-нітоупрочнення, що погіршує умову контролю випробувань у зв'язку з високими масогабаритними характеристиками джерела магнітноупрочнен ня В основу цього винаходу покладена задача створення стенду для випробувань паливної апаратури, що дозволив би розширити технологічні можливості пристрою в порівнянні з існуючими стендами, тобто не тільки проводити випробування, але і підвищувати якість випробовуваних виробів Пропонується стенд для випробувань паливної апаратури, оснащений джерелом імпульсного магнітного поля, зв'язаним гнучким енергопровідником з виносним соленоїдом, призначеним для розташування в ньому форсунки У процесі випробувань на запропонованому стенді можуть бути поліпшені фізико-механічні характеристики робочих поверхонь випробуваних виробів, збільшений ресурс їхньої роботи і поліпшена мікрошорсткість поверхонь за рахунок збільшення радіусів округлень вершин і западин мікронерівностей робочих поверхонь і зняття напруг у металі в результаті обробки імпульсним магнітним полем (ІМП) На фіг 1 представлений стенд для випробувань паливної апаратури, на фіг 2 - варіант фіксації соленоїда на фіг 1 Стенд містить стіл 1, на якому розташовані паливний насос 2 з важелем 3, видатковий бак 4 із закріпленим на ньому манометром 5, кронштейн 6 із закріпленими на ньому лійкою 7, кутоміром 8 і форсункоутримувачем 9, що фіксує форсунку 10 з розпилювачем 11 За допомогою трубопроводів 12 і 13 форсунка 10, манометр 5, паливний насос 2 і видатковий бак 4 зв'язані між собою Стенд також містить джерело ІМП14, о ю 52099 наприклад, установку ОІМП-101, зв'язану гнучким енергопровідником 15, наприклад, кабелем з виносним соленоїдом 16, закріпленим за допомогою регульованих зв'язків 17, наприклад, м'яким дротом чи вітрильною ниткою на форсункоутримувачі 9, і розташований в столі 1 стенду бак для зливу палива 18 Стенд працює так Попереднім переміщенням виносного соленоїда 16 і фіксацією його за допомогою регулюємих зв'язків 17 домагаються розташування в його порожнині розпилювача 11 Включенням джерела ІМП14 здійснюють обробку роз пилювача 11 імпульсним магнітним полем за допомогою соленоїда 16 Одночасно за допомогою паливного насоса 2 тиск у системі стенда повільно піднімається до величини на 1,5Мпа менше, ніж тиск підйому голки розпилювача, потім виробляється 6-8 упорскувань палива По якості розпилу палива оцінюється стан соплових отворів розпилювача 11 Після закінчення випробувань джерело ІМП14 виключається з мережі, знижується до нуля тиск у системі стенду і виконується заміна розпилювача 11 Фіг.1 1 1 Фіг.2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
