Пристрій для розливання спокійної сталі на виливки

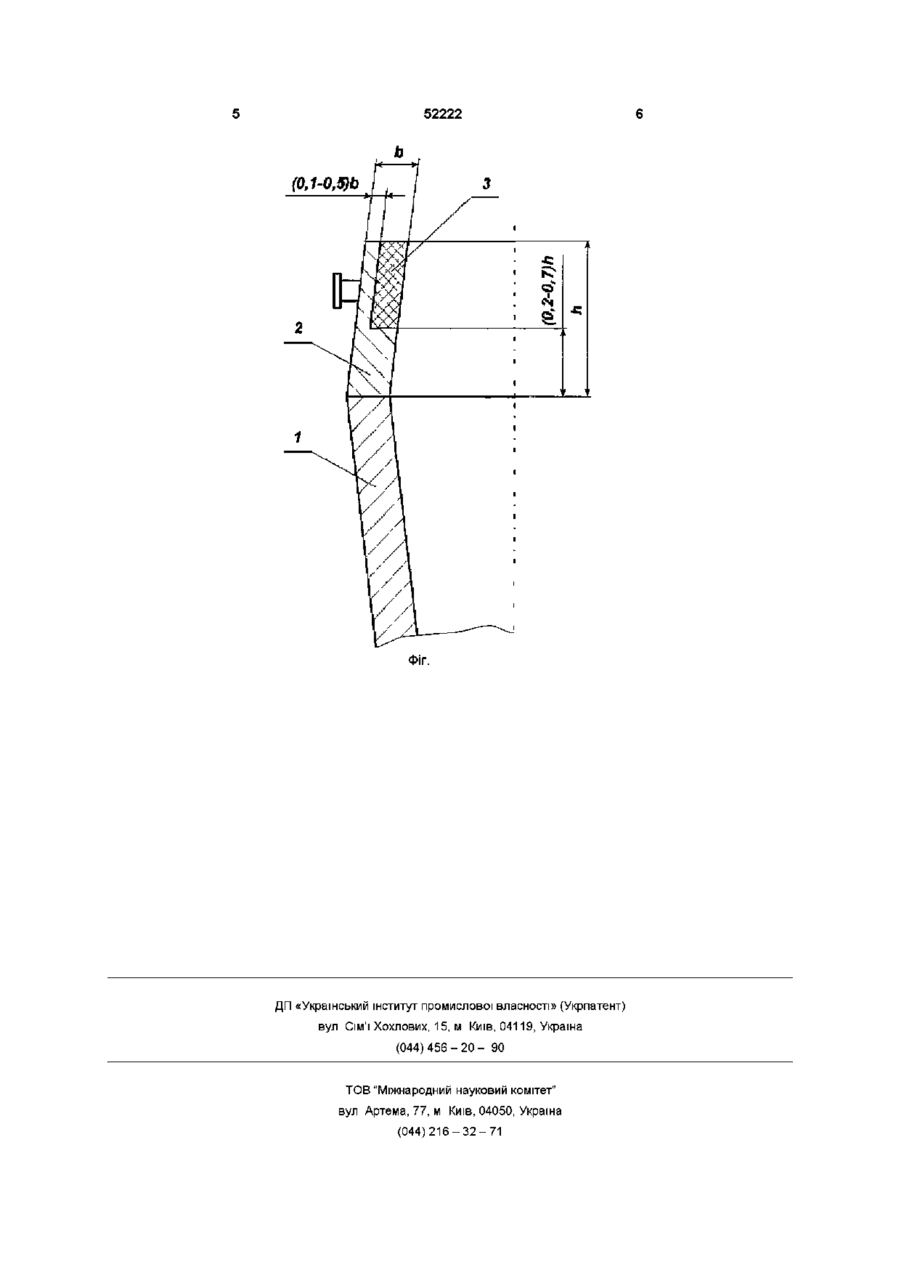

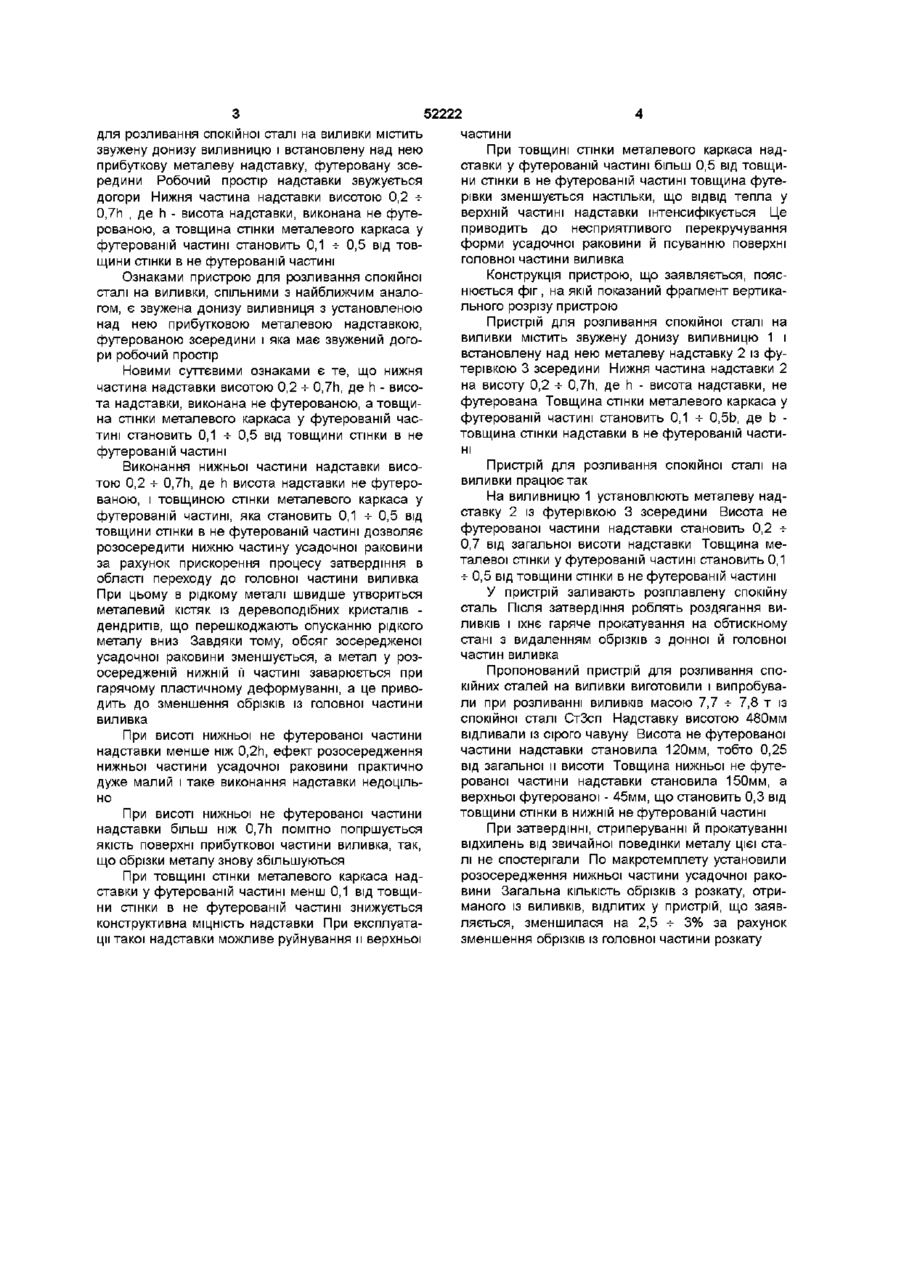

Пристрій для розливання спокійної сталі на виливки, що містить звужену донизу виливницю і встановлену над нею футеровану зсередини прибуткову металеву надставку, робочий простір якої звужується догори, який відрізняється тим, що нижня частина надставки висотою 0,2-0,7 h , де h висота надставки, виконана не футерованою, а товщина стінки металевого каркаса у футерованій частині надставки становить 0,1-0,5 від товщини стінки в не футерованій частині Винахід відноситься до чорної металурги, а більш конкретно до розливання на виливки спокійних марок сталей, які прокатуються на обтискних станах, і може бути використаним на заводах чорної металургії Відомий пристрій для розливання спокійної сталі, що містить звужену донизу виливницю, над якій установлена металева надставка, робочій простір якої звужується догори, а стінки футеровані вогнетривкою масою малої теплопровідності Завдяки такому виконанню надставки сталь у прибутку довго залишається рідкою і живить виливок, так, що усадочна раковина виходить зосередженою і має глибоке устя (Технология конструкционных материалов / ААДальский, И А Арутюнова, ТМ Барсукова и др Под общ Ред А М Дал ьс ко го,-2-е изд , перер и доп -М Машиностроение, 1985 -448 с -с 41-44) цеглою товщиною 65-И15 мм із додатковим ізолюючим шаром із піношамоту, азбесту і т д (Разливка черных металлов Власов Н Н , Король В В , Радя В С Справочное издание -М Металлургия, 1987 -272 с -С228-Т-230 , рис 104) Цей пристрій по КІЛЬКОСТІ сукупних істотних ознак є найбільш близьким до винаходу, що заявляється і тому прийнятий як найближчий аналог Перехід до прибуткової надставки круглого чи овального перерізу знижує обрізки з головної частини виливка на 1,5 -ь 2,0%, що обумовлено згладжуванням профілю нижньої частини усадочної раковини на виливку Однак подальше зменшення обрізків неможливо, тому що це призвело б до збереження неякісного металу на головній частині розкату, викликаного не вилученою нижньою частиною зосередженої усадочної раковини, нездатною заварюватися при оброблянні тиском на обтискних станах Вадою відомого пристрою є те, що виливки, ВІДЛИТІ в цей пристрій, мають значні обрізки з головної частини, які досягають 16%, що є слідством утворення зосередженої усадочної раковини з вузьким глибоким устям Відомий пристрій, для розливання спокійної сталі на виливки, також містить звужену донизу виливницю з установленою над нею прибутковою надставкою з робочим простором круглого чи овального перерізу, який звужується догори У цьому пристрої металевий каркас має постійну по висоті товщину стінки, футеровану зсередини шамотною В основу винаходу поставлено задачу такого удосконалення пристрою для розливання спокійної сталі на виливки, що дозволило б розосередити нижню частину усадочної раковини, здатну заварюватися при оброблянні тиском на обтискних станах, за рахунок прискорення процесу затвердіння в області переходу до головної частини виливка і завдяки тому зменшити обрізки з його головної частини Поставлена задача вирішується тим пристрій ю 52222 для розливання спокійної сталі на виливки містить звужену донизу виливницю і встановлену над нею прибуткову металеву надставку, футеровану зсередини Робочий простір надставки звужується догори Нижня частина надставки висотою 0,2 + 0,7п , де h - висота надставки, виконана не футерованою, а товщина стінки металевого каркаса у футерованіи частині становить 0,1 -ь 0,5 від товщини стінки в не футерованіи частині Ознаками пристрою для розливання спокійної сталі на виливки, спільними з найближчим аналогом, є звужена донизу виливниця з установленою над нею прибутковою металевою надставкою, футерованою зсередини і яка має звужений догори робочий простір Новими суттєвими ознаками є те, що нижня частина надставки висотою 0,2 -ь 0,7п, де h - висота надставки, виконана не футерованою, а товщина стінки металевого каркаса у футерованіи частині становить 0,1 -ь 0,5 від товщини стінки в не футерованіи частині Виконання нижньої частини надставки висотою 0,2 -ь 0,7п, де h висота надставки не футерованою, і товщиною стінки металевого каркаса у футерованіи частині, яка становить 0,1 -ь 0,5 від товщини стінки в не футерованіи частині дозволяє розосередити нижню частину усадочної раковини за рахунок прискорення процесу затвердіння в області переходу до головної частини виливка При цьому в рідкому металі швидше утвориться металевий кістяк із деревоподібних кристалів дендритів, що перешкоджають опусканню рідкого металу вниз Завдяки тому, обсяг зосередженої усадочної раковини зменшується, а метал у розосередженій нижній її частині заварюється при гарячому пластичному деформуванні, а це приводить до зменшення обрізків із головної частини виливка При висоті нижньої не футерованої частини надставки менше ніж 0,2п, ефект розосередження нижньої частини усадочної раковини практично дуже малий і таке виконання надставки недоцільно При висоті нижньої не футерованої частини надставки більш ніж 0,7п помітно погіршується якість поверхні прибуткової частини виливка, так, що обрізки металу знову збільшуються При товщині стінки металевого каркаса надставки у футерованіи частині менш 0,1 від товщини стінки в не футерованіи частині знижується конструктивна МІЦНІСТЬ надставки При експлуатації такої надставки можливе руйнування и верхньої частини При товщині стінки металевого каркаса надставки у футерованіи частині більш 0,5 від товщини стінки в не футерованіи частині товщина футерівки зменшується настільки, що ВІДВІД тепла у верхній частині надставки інтенсифікується Це приводить до несприятливого перекручування форми усадочної раковини й псуванню поверхні головної частини виливка Конструкція пристрою, що заявляється, пояснюється фіг, на якій показаний фрагмент вертикального розрізу пристрою Пристрій для розливання спокійної сталі на виливки містить звужену донизу виливницю 1 і встановлену над нею металеву надставку 2 із футерівкою 3 зсередини Нижня частина надставки 2 на висоту 0,2 -ь 0,7п, де h - висота надставки, не футерована Товщина стінки металевого каркаса у футерованіи частині становить 0,1 -ь 0,5Ь, де b товщина стінки надставки в не футерованіи частині Пристрій для розливання спокійної сталі на виливки працює так На виливницю 1 установлюють металеву надставку 2 із футерівкою 3 зсередини Висота не футерованої частини надставки становить 0,2 + 0,7 від загальної висоти надставки Товщина металевої стінки у футерованіи частині становить 0,1 -ь 0,5 від товщини стінки в не футерованіи частині У пристрій заливають розплавлену спокійну сталь Після затвердіння роблять роздягання виливків і їхнє гаряче прокатування на обтискному стані з видаленням обрізків з донної й головної частин виливка Пропонований пристрій для розливання спокійних сталей на виливки виготовили і випробували при розливанні виливків масою 7,7 -ь 7,8 т із спокійної сталі СтЗсп Надставку висотою 480мм відливали із сірого чавуну Висота не футерованої частини надставки становила 120мм, тобто 0,25 від загальної и висоти Товщина нижньої не футерованої частини надставки становила 150мм, а верхньої футерованої - 45мм, що становить 0,3 від товщини стінки в нижній не футерованіи частині При затвердінні, стриперуванні й прокатуванні відхилень від звичайної поведінки металу цієї сталі не спостерігали По макротемплету установили розосередження нижньої частини усадочної раковини Загальна КІЛЬКІСТЬ обрізків з розкату, отриманого із виливків, відлитих у пристрій, що заявляється, зменшилася на 2,5 -ь 3% за рахунок зменшення обрізків із головної частини розкату 52222 (0,1-0,5)Ь і § • і 1 1 ! ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
