Пристрій для очищення стічних вод

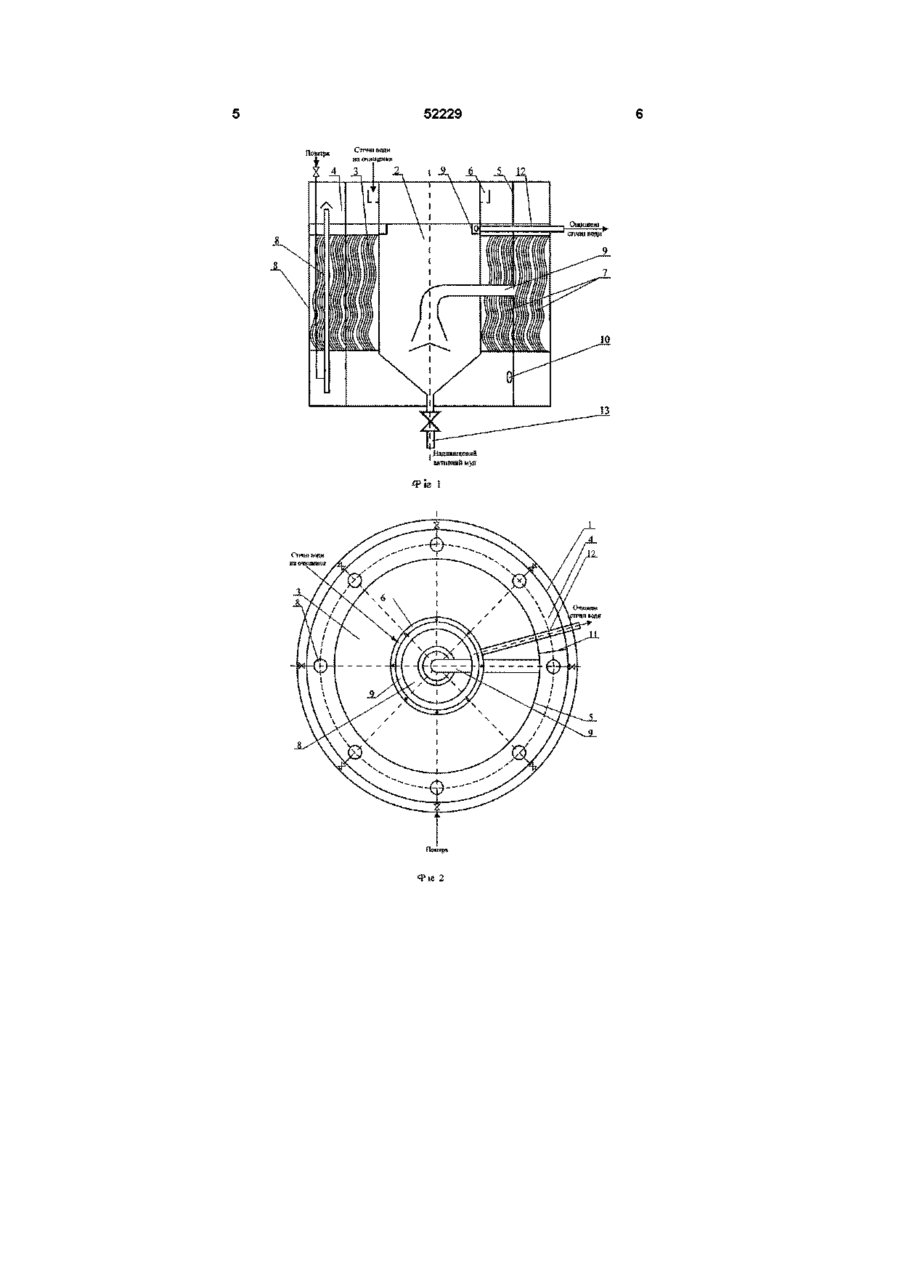

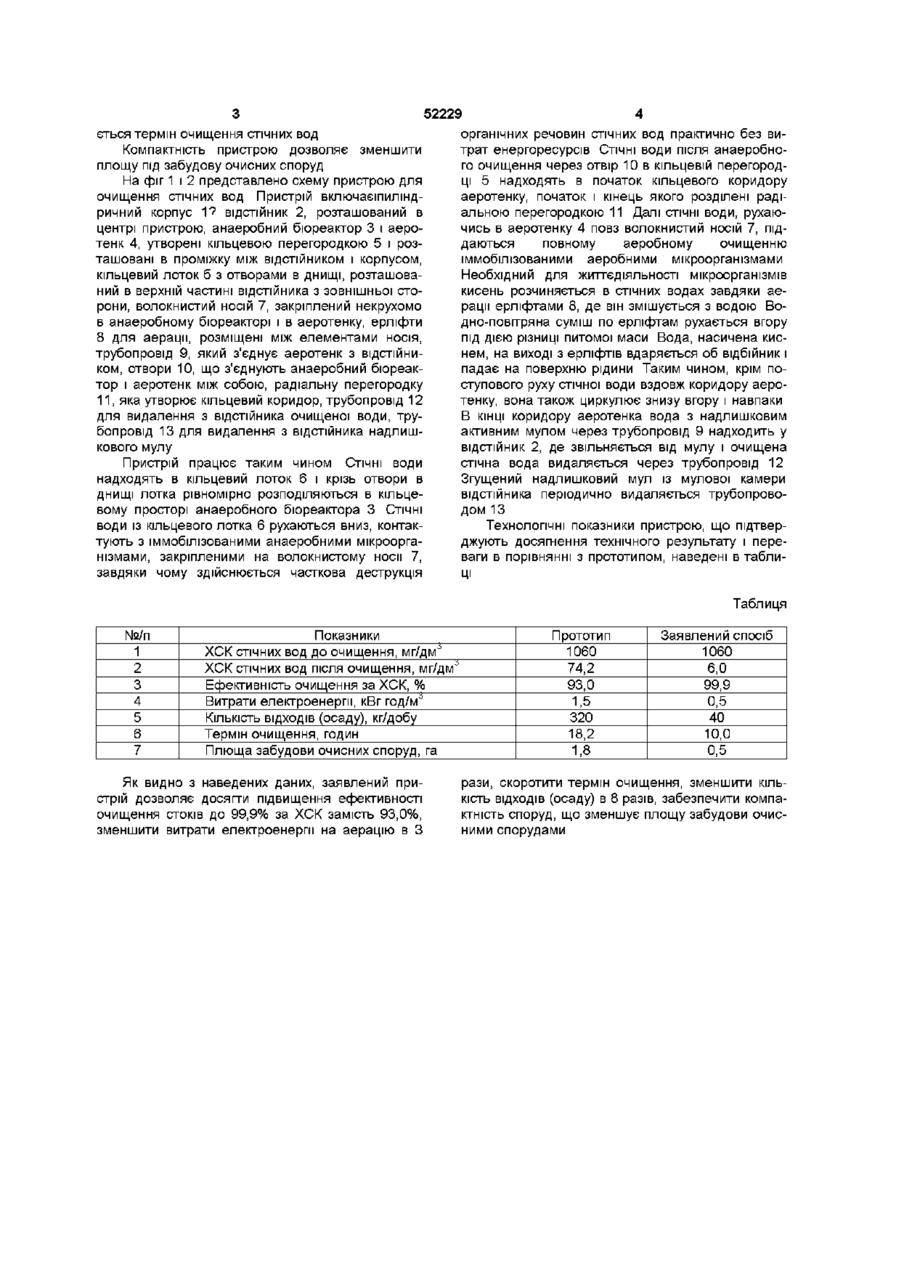

Пристрій для очищення стічних вод, що містить анаеробний бюреаісгор, ВІДСТІЙНИК, аеротенк з системою аерації, який відрізняється тим, що анаеробний бюреактор, ВІДСТІЙНИК І аеротенк розташовані в пристрої коаксіально, при цьому в анаеробному бюреакторі та в аеротенку встановлений поліамідний волокнистий носій для іммобілізації мікроорганізмів, причому в аеротенку ерліфти для аерації розміщені між елементами носія Винахід відноситься до біотехнологм і може бути використаний при біологічному очищенні стічних вод Відома конструкція очисних споруд для очищення стічних вод що складається із пісколовки, первинного відстійника, аеротенків першого і другого ступеню, ВІДСТІЙНИКІВ першого і другого ступеню, вторинних ВІДСТІЙНИКІВ, мінералізатора активного мулу, мулових площадок (Кравец Ю М , Кіаранов Ю Д , Петронюк В П и др Очистка сточных вод на Струсовском спиртовом комбинате // Спиртовая и ферментная промышленность - 1978 -№ 4-С24-27) Найбільш близьким до заявленого технічного рішення є спосіб Анбіко (Проспект Станции Биолоїмческой очистки сточных вод, Цдсрапол, Прага -Модржаны, Чехия) (прототип) Ці споруди складаються з анаеробного реактора, первинного відстійника, аеротенка, вторинного відстійника Споруди розміщені послідовно, створюючи необхідний технологічний ланцюг і займають значну земельну площу Вони мають крім обладнання для безпосереднього очищення органічних забруднень, ще і обладнання для мінералізації та висушування активного надлишкового мулу Причиною, що перешкоджає підвищенню ефективності роботи очисних споруд є низький ступінь очищення за ХСК, значні виграти електричної енергії, складність обслуговування В основу винаходу поставлено задачу вдосконалення пристрою для очищення стічних вод за рахунок запропонованих додаткового оснащення пристрою конструктивними елементами та взає морозташування конструктивних елементів заявленого пристрою Технічний результат винаходу полягає в компактності пристрою та у підвищеній очищення стічних вод за ХСК Споживчі властивості винаходу, пов'язані з технічним результатом - економія електроенергії, скорочення терміну очищення, зменшення площі під очисні споруди за рахунок компактності пристрою Досягається технічний результат тим, що в пристрої для очищення стічних вод, що включає анаеробний бюреактор, ВІДСТІЙНИК І аеротенк з системою аерації, анаеробний реактор, ВІДСТІЙНИК і аеротенк, розташовані коаксиально, при цьому в анаеробному бюреакторі та в аеротенку встановлений поліамідний волокнистий носій для іммобілізації мікроорганізмів, причому в аеротенку ерліфти для аерації розміщені між елементами носія Коаксіальне розміщення ананеробного бюреактора, аеротенка і відстійника забезпечує компактність пристрою Наявність у анаеробному бюреакторі та аеротенку волокнистого носія для іммобілізації мікроорганізмів дозволяє досягти підвищення ефективності очищення стічних вод Використання як системи аерації ерліфтів та розміщення їх між елементами носія забезпечує максимальне насичення киснем мікроорганізмів За рахунок зменшення витрат повітря на аерацію досягається економія електроенергії Завдяки більш ефективному очищенню стічних вод іммобілізованими мікроорганізмами скорочу (21)2002032246 о> ю 52229 ється термін очищення стічних вод Компактність пристрою дозволяє зменшити площу під забудову очисних споруд На фіг 1 і 2 представлено схему пристрою для очищення стічних вод Пристрій включаєіпиліндричний корпус 1? ВІДСТІЙНИК 2, розташований в центрі пристрою, анаеробний бюреактор 3 і аеротенк 4, утворені кільцевою перегородкою 5 і розташовані в проміжку між ВІДСТІЙНИКОМ і корпусом, кільцевий лоток б з отворами в днищі, розташований в верхній частині відстійника з зовнішньої сторони, волокнистий носій 7, закріплений некрухомо в анаеробному бюреакторі і в аеротенку, ерліфти 8 для аерації, розміщені між елементами носія, трубопровід 9, який з'єднує аеротенк з ВІДСТІЙНИКОМ, отвори 10, що з'єднують анаеробний бюреактор і аеротенк між собою, радіальну перегородку 11, яка утворює кільцевий коридор, трубопровід 12 для видалення з відстійника очищеної води, трубопровід 13 для видалення з відстійника надлишкового мулу Пристрій працює таким чином СТІЧНІ ВОДИ надходять в кільцевий лоток 6 і крізь отвори в днищі лотка рівномірно розподіляються в кільцевому просторі анаеробного бюреактора 3 СТІЧНІ води із кільцевого лотка 6 рухаються вниз, контактують з іммобілізованими анаеробними мікроорганізмами, закріпленими на волокнистому носи 7, завдяки чому здійснюється часткова деструкція органічних речовин стічних вод практично без витрат енергоресурсів СТІЧНІ ВОДИ ПІСЛЯ анаеробно го очищення через отвір 10 в кільцевій перегородці 5 надходять в початок кільцевого коридору аеротенку, початок і кінець якого розділені радіальною перегородкою 11 Далі СТІЧНІ ВОДИ, рухаючись в аеротенку 4 повз волокнистий носій 7, піддаються повному аеробному очищенню іммобілізованими аеробними мікроорганізмами Необхідний для ЖИТТЄДІЯЛЬНОСТІ мікроорганізмів кисень розчиняється в стічних водах завдяки аерації ерліфтами 8, де він змішується з водою Водно-повітряна суміш по ерліфтам рухається вгору під дією різниці питомої маси Вода, насичена киснем, на виході з ерліфтів вдаряється об відбійник і падає на поверхню рідини Таким чином, крім поступового руху стічної води вздовж коридору аеротенку, вона також циркулює знизу вгору і навпаки В КІНЦІ коридору аеротенка вода з надлишковим активним мулом через трубопровід 9 надходить у ВІДСТІЙНИК 2, де звільняється від мулу і очищена стічна вода видаляється через трубопровід 12 Згущений надлишковий мул із мулової камери відстійника періодично видаляється трубопроводом 13 Технологічні показники пристрою, що підтверджують досягнення технічного результату і переваги в порівнянні з прототипом, наведені в таблиці Таблиця №/п 1 2 3 4 5 6 7 Показники ХСК стічних вод до очищення, мг/дм'5 ХСК стічних вод після очищення, мг/дм'5 Ефективність очищення за ХСК, % Витрати електроенергії, кВг год/м'5 КІЛЬКІСТЬ ВІДХОДІВ (осаду), кг/добу Термін очищення, годин Плюща забудови очисних споруд, га Як видно з наведених даних, заявлений пристрій дозволяє досягти підвищення ефективності очищення стоків до 99,9% за ХСК замість 93,0%, зменшити витрати електроенергії на аерацію в З Прототип 1060 74,2 93,0 Заявлений спосіб 1060 1,5 320 0,5 40 18,2 10,0 1,8 0,5 6,0 99,9 рази, скоротити термін очищення, зменшити КІЛЬКІСТЬ ВІДХОДІВ (осаду) в 8 разів, забезпечити компактність споруд, що зменшує площу забудови очисними спорудами 52229 Повпр:
