Восьмирозрядний перетворювач позиційно-знакового коду в двійковий код

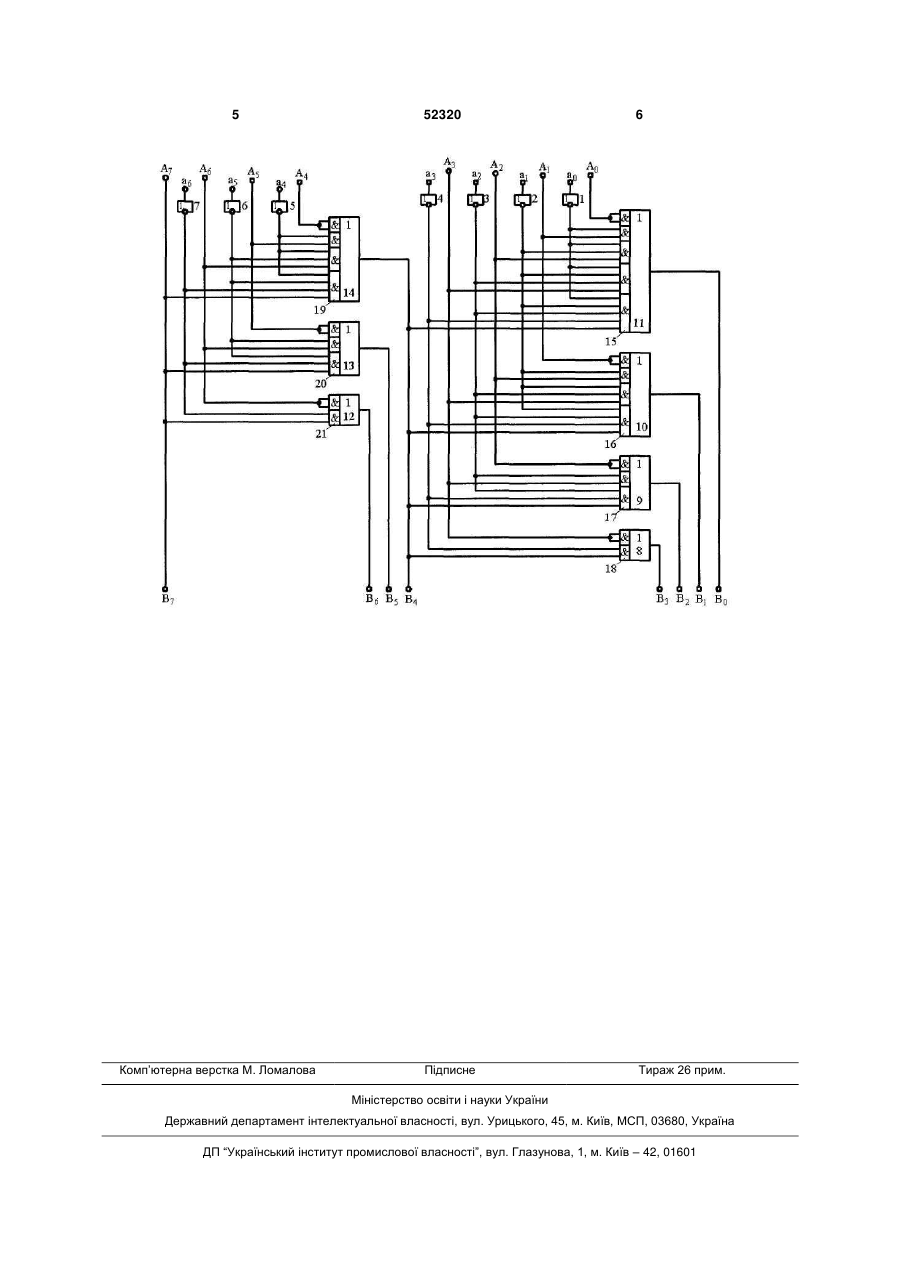

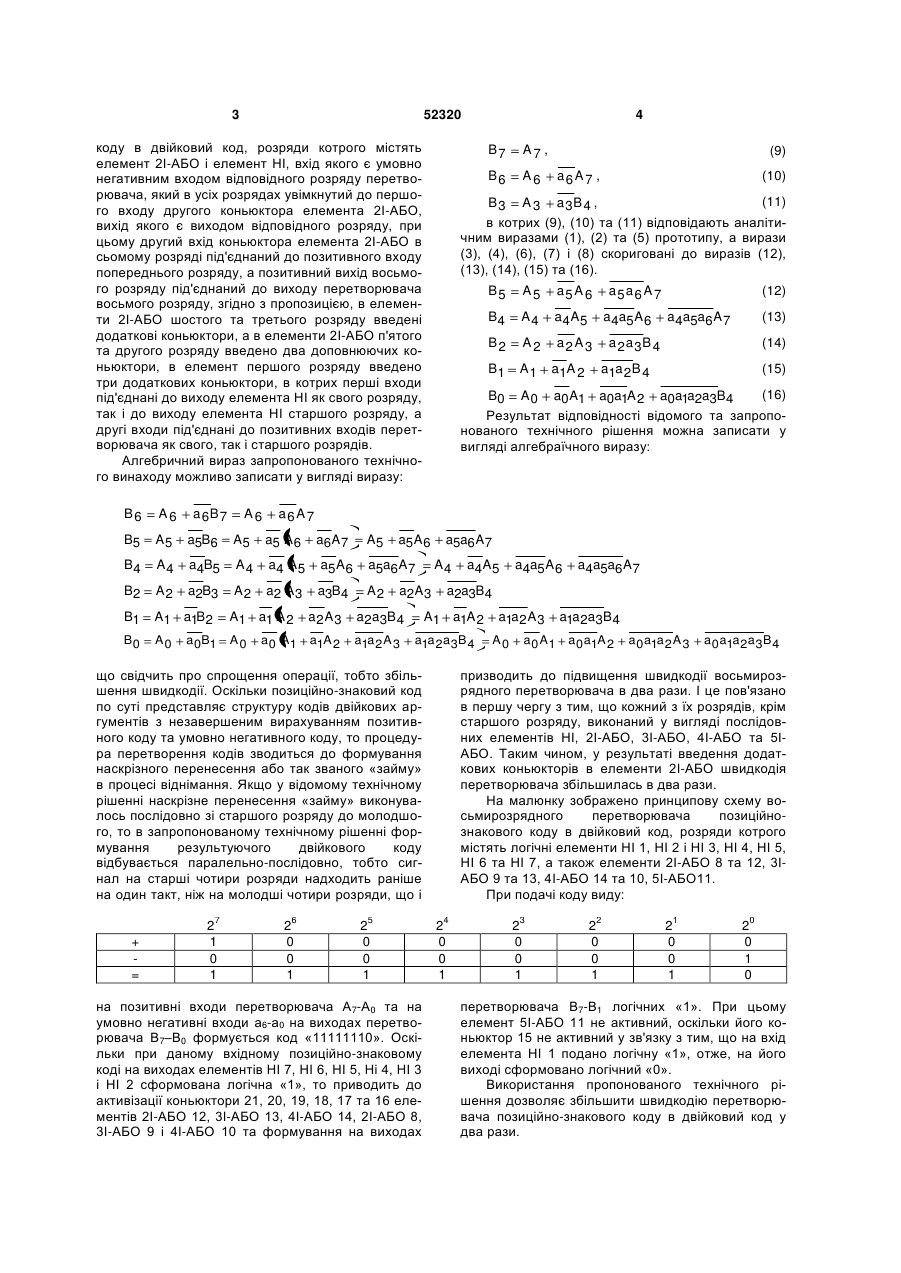

Восьмирозрядний перетворювач позиційнознакового коду в двійковий код, розряди якого містять елемент 2І-АБО і елемент НІ, вхід якого є умовно негативним входом відповідного розряду перетворювача, що в усіх розрядах з'єднаний з першим входом другого кон'юктора елемента 2ІАБО, вихід якого є виходом відповідного розряду, 3 52320 коду в двійковий код, розряди котрого містять елемент 2І-АБО і елемент НІ, вхід якого є умовно негативним входом відповідного розряду перетворювача, який в усіх розрядах увімкнутий до першого входу другого коньюктора елемента 2І-АБО, вихід якого є виходом відповідного розряду, при цьому другий вхід коньюктора елемента 2І-АБО в сьомому розряді під'єднаний до позитивного входу попереднього розряду, а позитивний вихід восьмого розряду під'єднаний до виходу перетворювача восьмого розряду, згідно з пропозицією, в елементи 2І-АБО шостого та третього розряду введені додаткові коньюктори, а в елементи 2І-АБО п'ятого та другого розряду введено два доповнюючих коньюктори, в елемент першого розряду введено три додаткових коньюктори, в котрих перші входи під'єднані до виходу елемента НІ як свого розряду, так і до виходу елемента НІ старшого розряду, а другі входи під'єднані до позитивних входів перетворювача як свого, так і старшого розрядів. Алгебричний вираз запропонованого технічного винаходу можливо записати у вигляді виразу: B6 A6 a 6B 7 B5 A5 a5B6 A5 a5 A6 B4 A4 a4B5 A4 a4 A 5 a5A 6 B2 A2 a2B3 A2 a2 A3 a3B4 A2 B1 A1 a1B2 A1 a1 A 2 a2 A 3 a2a3B 4 B0 A0 A0 a1A 2 a1a 2 A 3 B7 + = A6 (9) (10) a6 A 7 , (11) B 3 A 3 a 3B 4 , в котрих (9), (10) та (11) відповідають аналітичним виразами (1), (2) та (5) прототипу, а вирази (3), (4), (6), (7) і (8) скориговані до виразів (12), (13), (14), (15) та (16). B5 A5 a5 A 6 B4 A4 a4 A 5 B2 A2 a2A 3 B1 A1 a1A 2 (12) a5a6 A 7 a4a5A6 (13) a4a5a6A7 (14) a 2 a 3B 4 (15) a1a 2B 4 (16) B0 A0 a0A1 a0a1A 2 a0a1a2a3B4 Результат відповідності відомого та запропонованого технічного рішення можна записати у вигляді алгебраїчного виразу: a6 A 7 a 0 A1 a6A7 A5 a5A6 a5a6A7 A4 a2A3 26 0 0 1 a4 A 5 A1 a1A 2 a1a 2 a 3B 4 25 0 0 1 на позитивні входи перетворювача А7-А0 та на умовно негативні входи а6-а0 на виходах перетворювача В7–В0 формується код «11111110». Оскільки при даному вхідному позиційно-знаковому коді на виходах елементів НІ 7, НІ 6, НІ 5, Ні 4, НІ 3 і НІ 2 сформована логічна «1», то приводить до активізації коньюктори 21, 20, 19, 18, 17 та 16 елементів 2І-АБО 12, 3І-АБО 13, 4І-АБО 14, 2І-АБО 8, 3І-АБО 9 і 4І-АБО 10 та формування на виходах a4a5A6 a4a5a6A7 a2a3B4 що свідчить про спрощення операції, тобто збільшення швидкодії. Оскільки позиційно-знаковий код по суті представляє структуру кодів двійкових аргументів з незавершеним вирахуванням позитивного коду та умовно негативного коду, то процедура перетворення кодів зводиться до формування наскрізного перенесення або так званого «займу» в процесі віднімання. Якщо у відомому технічному рішенні наскрізне перенесення «займу» виконувалось послідовно зі старшого розряду до молодшого, то в запропонованому технічному рішенні формування результуючого двійкового коду відбувається паралельно-послідовно, тобто сигнал на старші чотири розряди надходить раніше на один такт, ніж на молодші чотири розряди, що і 27 1 0 1 A7 , B6 a5a6A7 a 0B1 A6 4 a1a2 A 3 A0 a 0 A1 a1a2a3B 4 a 0 a1A 2 a 0 a1a 2 A 3 a 0 a1a 2 a 3B 4 призводить до підвищення швидкодії восьмирозрядного перетворювача в два рази. І це пов'язано в першу чергу з тим, що кожний з їх розрядів, крім старшого розряду, виконаний у вигляді послідовних елементів НІ, 2І-АБО, 3І-АБО, 4І-АБО та 5ІАБО. Таким чином, у результаті введення додаткових коньюкторів в елементи 2І-АБО швидкодія перетворювача збільшилась в два рази. На малюнку зображено принципову схему восьмирозрядного перетворювача позиційнознакового коду в двійковий код, розряди котрого містять логічні елементи НІ 1, НІ 2 і НІ 3, НІ 4, НІ 5, НІ 6 та НІ 7, а також елементи 2І-АБО 8 та 12, 3ІАБО 9 та 13, 4І-АБО 14 та 10, 5І-АБО11. При подачі коду виду: 24 0 0 1 23 0 0 1 22 0 0 1 21 0 0 1 20 0 1 0 перетворювача В7-В1 логічних «1». При цьому елемент 5І-АБО 11 не активний, оскільки його коньюктор 15 не активний у зв'язку з тим, що на вхід елемента НІ 1 подано логічну «1», отже, на його виході сформовано логічний «0». Використання пропонованого технічного рішення дозволяє збільшити швидкодію перетворювача позиційно-знакового коду в двійковий код у два рази. 5 Комп’ютерна верстка М. Ломалова 52320 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
