Перетворювач позиційного коду в позиційно-знаковий код

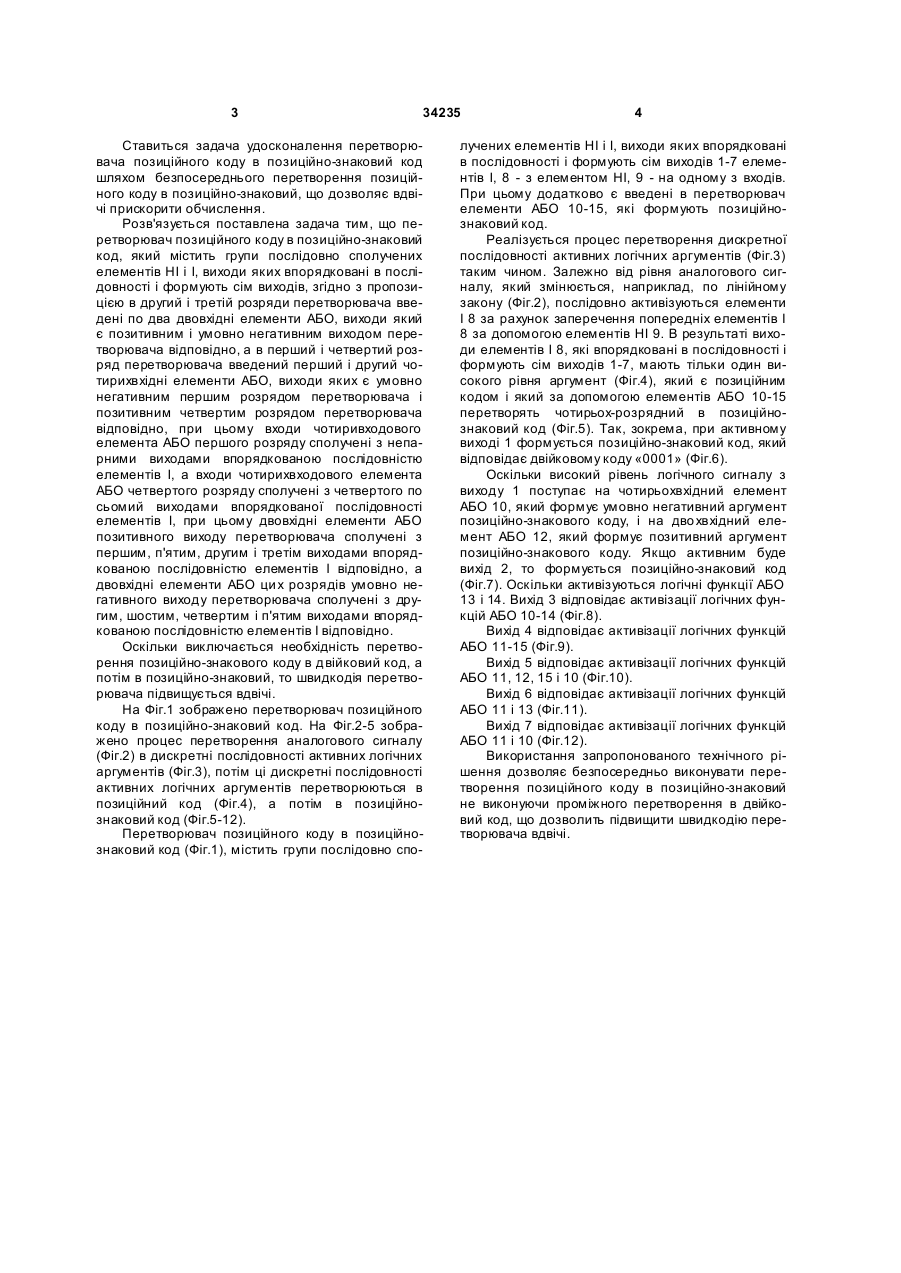

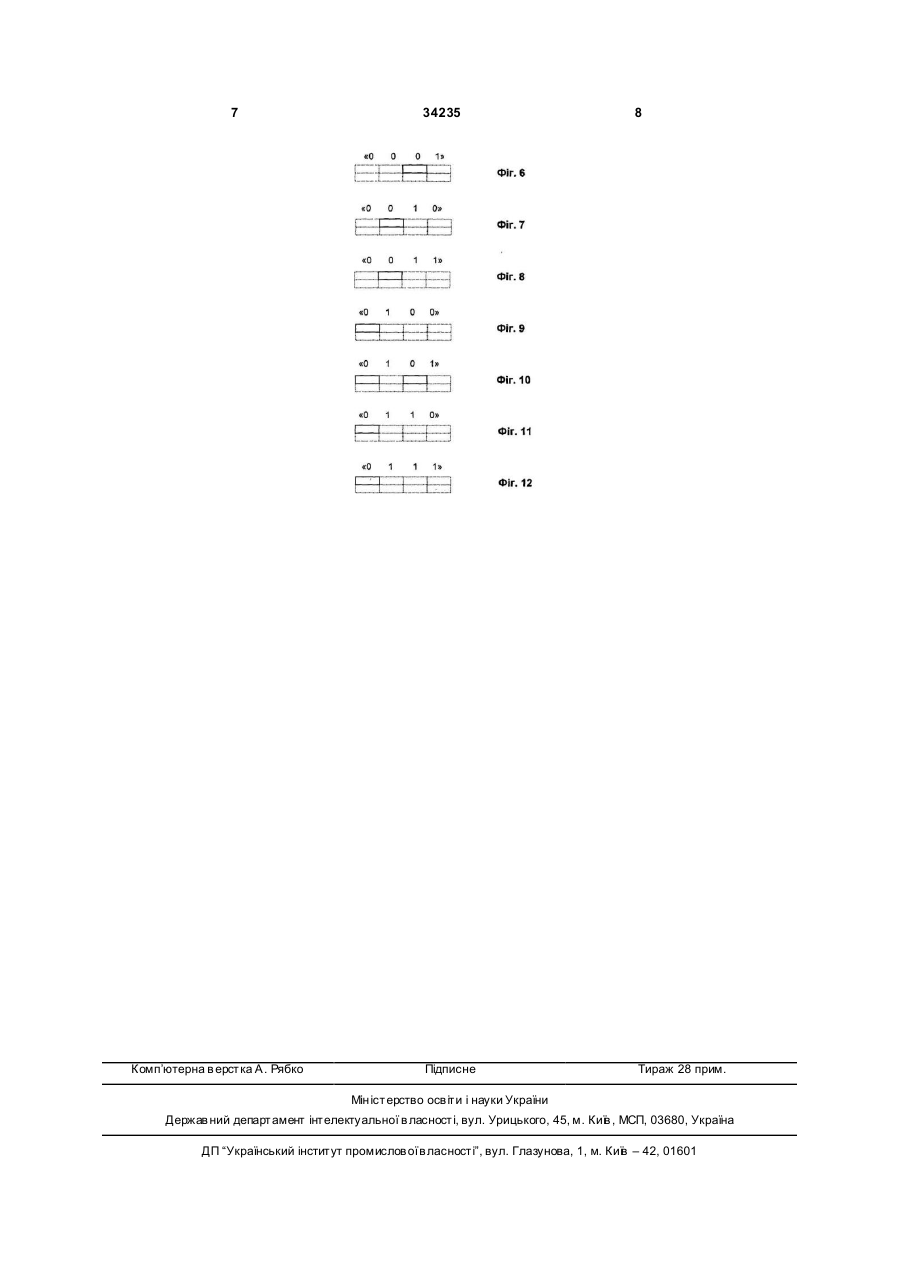

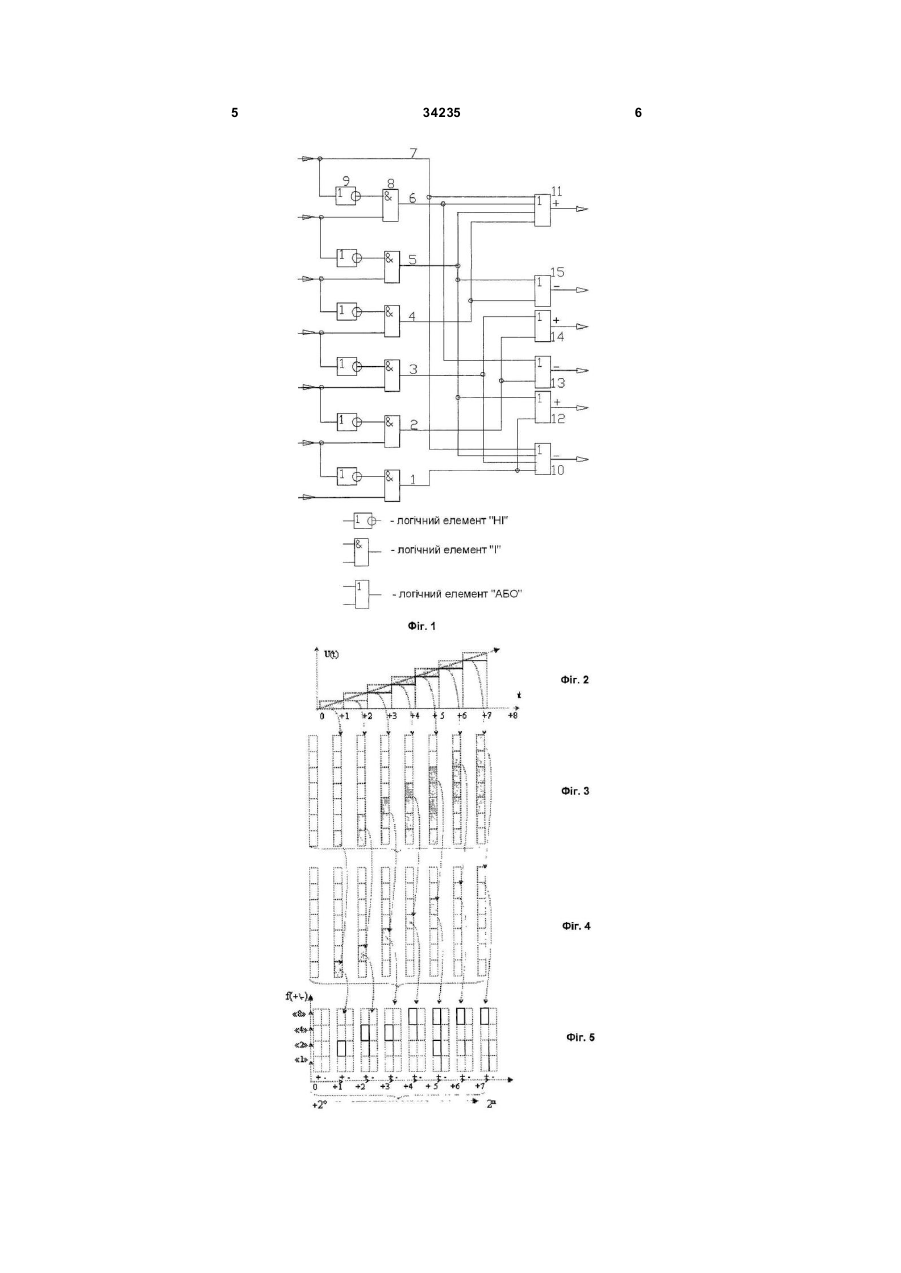

Перетворювач позиційного коду в позиційнознаковий код, що містить групи послідовно сполучених елементів НІ і І, ви ходи яких впорядковані в послідовності і формують сім виходів, який відрізняється тим, що в др угий і третій розряди перетворювача введені по два двовходові елементи АБО, виходи яких є позитивним і умовно негативним виходом перетворювача відповідно, а в перший і четвертий розряди перетворювача введений 3 34235 Ставиться задача удосконалення перетворювача позиційного коду в позиційно-знаковий код шляхом безпосереднього перетворення позиційного коду в позиційно-знаковий, що дозволяє вдвічі прискорити обчислення. Розв'язується поставлена задача тим, що перетворювач позиційного коду в позиційно-знаковий код, який містить групи послідовно сполучених елементів НІ і І, виходи яких впорядковані в послідовності і формують сім виходів, згідно з пропозицією в другий і третій розряди перетворювача введені по два двовхідні елементи АБО, виходи який є позитивним і умовно негативним виходом перетворювача відповідно, а в перший і четвертий розряд перетворювача введений перший і другий чотирихвхідні елементи АБО, виходи яких є умовно негативним першим розрядом перетворювача і позитивним четвертим розрядом перетворювача відповідно, при цьому входи чотиривходового елемента АБО першого розряду сполучені з непарними виходами впорядкованою послідовністю елементів І, а входи чотирихвходового елемента АБО четвертого розряду сполучені з четвертого по сьомий виходами впорядкованої послідовності елементів І, при цьому двовхідні елементи АБО позитивного виходу перетворювача сполучені з першим, п'ятим, другим і третім виходами впорядкованою послідовністю елементів І відповідно, а двовхідні елементи АБО ци х розрядів умовно негативного виходу перетворювача сполучені з другим, шостим, четвертим і п'ятим виходами впорядкованою послідовністю елементів І відповідно. Оскільки виключається необхідність перетворення позиційно-знакового коду в двійковий код, а потім в позиційно-знаковий, то швидкодія перетворювача підвищується вдвічі. На Фіг.1 зображено перетворювач позиційного коду в позиційно-знаковий код. На Фіг.2-5 зображено процес перетворення аналогового сигналу (Фіг.2) в дискретні послідовності активних логічних аргументів (Фіг.3), потім ці дискретні послідовності активних логічних аргументів перетворюються в позиційний код (Фіг.4), а потім в позиційнознаковий код (Фіг.5-12). Перетворювач позиційного коду в позиційнознаковий код (Фіг.1), містить групи послідовно спо 4 лучених елементів НІ і І, виходи яких впорядковані в послідовності і формують сім виходів 1-7 елементів І, 8 - з елементом НІ, 9 - на одному з входів. При цьому додатково є введені в перетворювач елементи АБО 10-15, які формують позиційнознаковий код. Реалізується процес перетворення дискретної послідовності активних логічних аргументів (Фіг.3) таким чином. Залежно від рівня аналогового сигналу, який змінюється, наприклад, по лінійному закону (Фіг.2), послідовно активізуються елементи І 8 за рахунок заперечення попередніх елементів І 8 за допомогою елементів НІ 9. В результаті виходи елементів І 8, які впорядковані в послідовності і формують сім виходів 1-7, мають тільки один високого рівня аргумент (Фіг.4), який є позиційним кодом і який за допомогою елементів АБО 10-15 перетворять чотирьох-розрядний в позиційнознаковий код (Фіг.5). Так, зокрема, при активному виході 1 формується позиційно-знаковий код, який відповідає двійковому коду «0001» (Фіг.6). Оскільки високий рівень логічного сигналу з виходу 1 поступає на чотирьохвхідний елемент АБО 10, який формує умовно негативний аргумент позиційно-знакового коду, і на дво хвхідний елемент АБО 12, який формує позитивний аргумент позиційно-знакового коду. Якщо активним буде вихід 2, то формується позиційно-знаковий код (Фіг.7). Оскільки активізуються логічні функції АБО 13 і 14. Вихід 3 відповідає активізації логічних функцій АБО 10-14 (Фіг.8). Вихід 4 відповідає активізації логічних функцій АБО 11-15 (Фіг.9). Вихід 5 відповідає активізації логічних функцій АБО 11, 12, 15 і 10 (Фіг.10). Вихід 6 відповідає активізації логічних функцій АБО 11 і 13 (Фіг.11). Вихід 7 відповідає активізації логічних функцій АБО 11 і 10 (Фіг.12). Використання запропонованого технічного рішення дозволяє безпосередньо виконувати перетворення позиційного коду в позиційно-знаковий не виконуючи проміжного перетворення в двійковий код, що дозволить підвищити швидкодію перетворювача вдвічі. 5 34235 6 7 Комп’ютерна в ерстка А. Рябко 34235 8 ПідписнеТираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
