Чотирирозрядний перетворювач позиційно-знакового коду в двійковий код

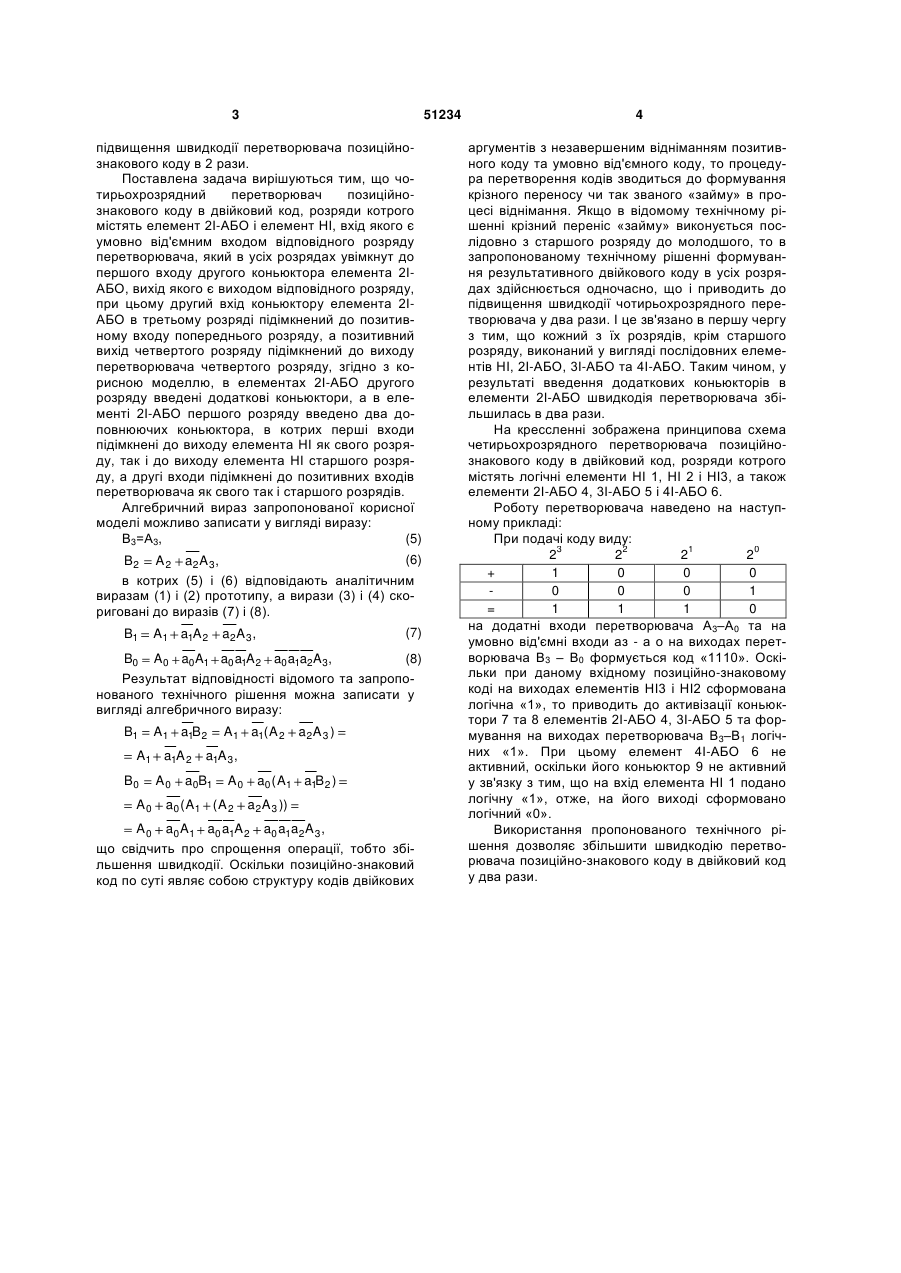

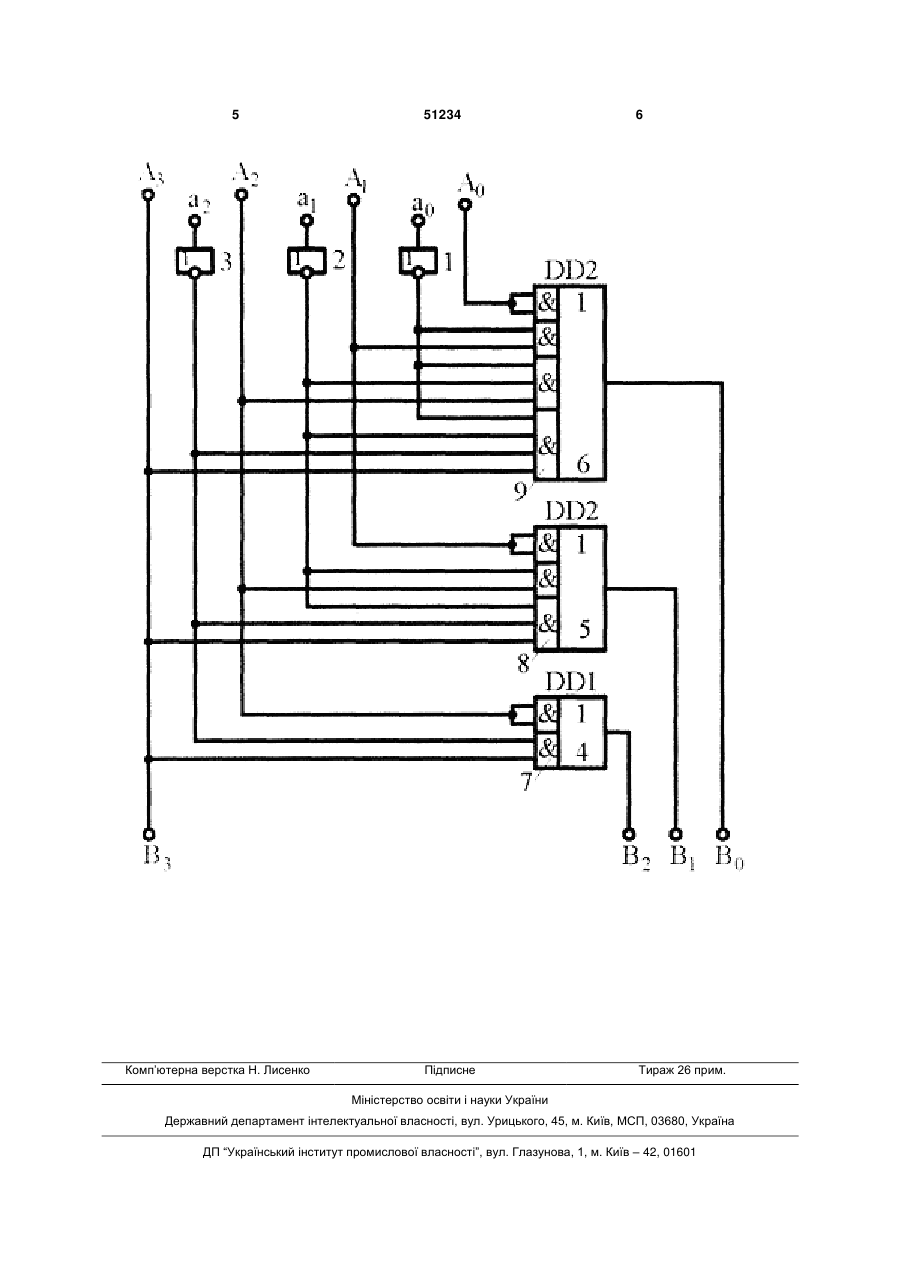

Чотирирозрядний перетворювач позиційнознакового коду в двійковий код, розряди якого містять елементи 2I-АБО та елемент НІ, вхід якого є умовно від'ємним входом відповідного розряду перетворювача, який в усіх розрядах увімкнутий до першого входу другого кон'юктора 2 3 51234 підвищення швидкодії перетворювача позиційнознакового коду в 2 рази. Поставлена задача вирішуються тим, що чотирьохрозрядний перетворювач позиційнознакового коду в двійковий код, розряди котрого містять елемент 2І-АБО і елемент НІ, вхід якого є умовно від'ємним входом відповідного розряду перетворювача, який в усіх розрядах увімкнут до першого входу другого коньюктора елемента 2ІАБО, вихід якого є виходом відповідного розряду, при цьому другий вхід коньюктору елемента 2ІАБО в третьому розряді підімкнений до позитивному входу попереднього розряду, а позитивний вихід четвертого розряду підімкнений до виходу перетворювача четвертого розряду, згідно з корисною моделлю, в елементах 2І-АБО другого розряду введені додаткові коньюктори, а в елементі 2І-АБО першого розряду введено два доповнюючих коньюктора, в котрих перші входи підімкнені до виходу елемента НІ як свого розряду, так і до виходу елемента НІ старшого розряду, а другі входи підімкнені до позитивних входів перетворювача як свого так і старшого розрядів. Алгебричний вираз запропонованої корисної моделі можливо записати у вигляді виразу: В3=А3, (5) (6) B2 A 2 a2A3, в котрих (5) і (6) відповідають аналітичним виразам (1) і (2) прототипу, а вирази (3) і (4) скориговані до виразів (7) і (8). B1 (7) A1 a1A 2 a2A3, (8) B0 A 0 a0 A1 a0 a1A 2 a0 a1a2A 3, Результат відповідності відомого та запропонованого технічного рішення можна записати у вигляді алгебричного виразу: B1 A1 a1B2 A1 a1A 2 B0 A0 A0 A1 a1( A 2 a2 A 3 ) a1A 3 , a0B1 A0 a 0 ( A1 ( A 2 a0 ( A1 a1B2 ) a2 A 3 )) A 0 a0 A1 a0 a1A 2 a0 a1a2 A 3 , що свідчить про спрощення операції, тобто збільшення швидкодії. Оскільки позиційно-знаковий код по суті являє собою структуру кодів двійкових 4 аргументів з незавершеним відніманням позитивного коду та умовно від'ємного коду, то процедура перетворення кодів зводиться до формування крізного переносу чи так званого «займу» в процесі віднімання. Якщо в відомому технічному рішенні крізний переніс «займу» виконується послідовно з старшого розряду до молодшого, то в запропонованому технічному рішенні формування результативного двійкового коду в усіх розрядах здійснюється одночасно, що і приводить до підвищення швидкодії чотирьохрозрядного перетворювача у два рази. І це зв'язано в першу чергу з тим, що кожний з їх розрядів, крім старшого розряду, виконаний у вигляді послідовних елементів НІ, 2І-АБО, 3І-АБО та 4І-АБО. Таким чином, у результаті введення додаткових коньюкторів в елементи 2І-АБО швидкодія перетворювача збільшилась в два рази. На крессленні зображена принципова схема четирьохрозрядного перетворювача позиційнознакового коду в двійковий код, розряди котрого містять логічні елементи НІ 1, НІ 2 і НІ3, а також елементи 2І-АБО 4, 3І-АБО 5 і 4І-АБО 6. Роботу перетворювача наведено на наступному прикладі: При подачі коду виду: 23 22 21 20 + 1 0 0 0 0 0 0 1 = 1 1 1 0 на додатні входи перетворювача А3–А0 та на умовно від'ємні входи аз - а о на виходах перетворювача В3 – В0 формується код «1110». Оскільки при даному вхідному позиційно-знаковому коді на виходах елементів НІ3 і НI2 сформована логічна «1», то приводить до активізації коньюктори 7 та 8 елементів 2І-АБО 4, 3І-АБО 5 та формування на виходах перетворювача В3–В1 логічних «1». При цьому елемент 4І-АБО 6 не активний, оскільки його коньюктор 9 не активний у зв'язку з тим, що на вхід елемента НІ 1 подано логічну «1», отже, на його виході сформовано логічний «0». Використання пропонованого технічного рішення дозволяє збільшити швидкодію перетворювача позиційно-знакового коду в двійковий код у два рази. 5 Комп’ютерна верстка Н. Лиcенко 51234 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
