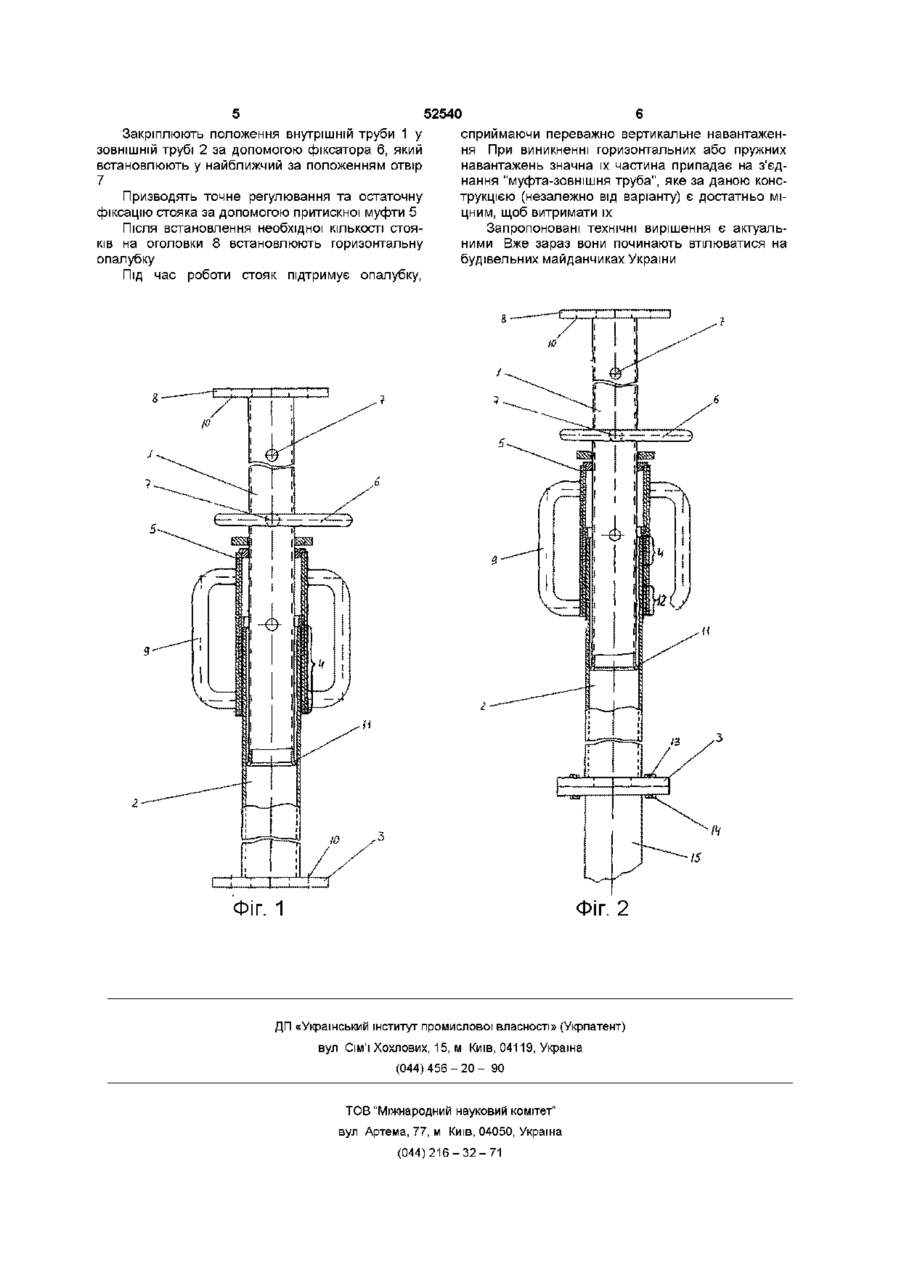

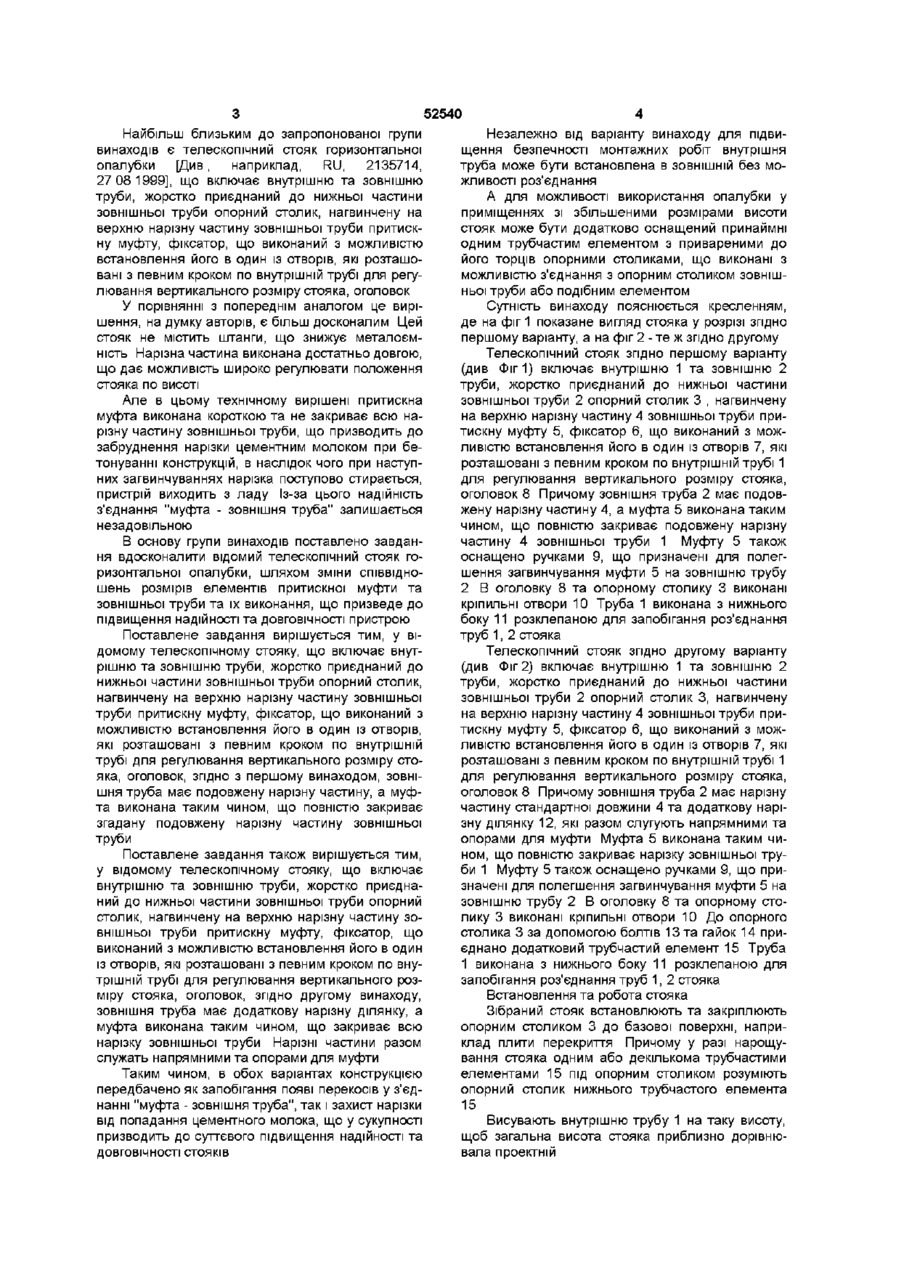

Телескопічний стояк горизонтальної опалубки (варіанти)

1 Телескопічний стояк горизонтальної опалубки, що включає внутрішню та зовнішню труби, жорстко приєднаний до нижньої частини зовнішньої труби опорний столик, нагвинчену на верхню нарізну частину зовнішньої труби притискну муфту, фіксатор, що виконаний з можливістю встановлення його в один із отворів, які розташовані з певним кроком по внутрішній трубі для регулювання вертикального розміру стояка, оголовок, який відрізняється тим, що зовнішня труба має подовжену нарізну частину, а муфта виконана таким чином, що повністю закриває згадану подовжену нарізну частину зовнішньої труби 2 Стояк за п 1, який відрізняється тим, що внутрішня труба встановлена в ЗОВНІШНІЙ без можливості роз'єднання 3 Стояк за п 1 або 2, який відрізняється тим, що додатково оснащений принаймні одним трубчас Група винаходів відноситься до будівництва, а більш конкретно - до конструкцій, що застосовуються для виконання опалубних робіт Звісно, ЩО ВІД ТОЧНОСТІ встановлення опалубки залежить якість будови Для точного встановлення горизонтальної опалубки застосовують регульовані стояки Одначе, ВІДОМІ СТОЯКИ потребують вдосконалення Відомий телескопічний стояк горизонтальної опалубки [Див, наприклад, SU, 1747640, 15 07 1992], що включає внутрішню та зовнішню труби, жорстко приєднаний до нижньої частини зовнішньої труби опорний столик, нагвинчену на верхню нарізну частину зовнішньої труби притискну муфту, фіксатор, що виконаний з можливістю встановлення його в один із отворів, які розташовані з певним кроком по внутрішній трубі для регу тим елементом з привареними до його торців опорними столиками, що виконані з можливістю з'єднання з опорним столиком зовнішньої труби або подібним елементом 4 Телескопічний стояк горизонтальної опалубки, що включає внутрішню та зовнішню труби, жорстко приєднаний до нижньої частини зовнішньої труби опорний столик, нагвинчену на верхню нарізну частину зовнішньої труби притискну муфту, фіксатор, що виконаний з можливістю встановлення його в один із отворів, які розташовані з певним кроком по внутрішній трубі для регулювання вертикального розміру стояка, оголовок, який відрізняється тим, що зовнішня труба має додаткову нарізну ділянку, а муфта виконана таким чином, що закриває всю нарізку зовнішньої труби 5 Стояк за п 4, який відрізняється тим, що внутрішня труба встановлена в ЗОВНІШНІЙ без можливості роз'єднання 6 Стояк за п 4 або 5, який відрізняється тим, що додатково оснащений принаймні одним трубчастим елементом з привареними до його торців опорними столиками, що виконані з можливістю з'єднання з опорним столиком зовнішньої труби або подібним елементом О лювання вертикального розміру стояка, оголовок При цьому нарізна частина зовнішньої труби має коротку відносно муфти довжину В основу цього аналогу покладено завдання підвищити жорсткість конструкції, яке вирішується встановленням в зовнішньої трубі штанги Описаний аналог має такі недоліки Виконання нарізної частини зовнішньої труби набагато коротшою ніж муфта обмежує діапазон регулювання стояка по висоті, та й, головне, при горизонтальних навантаженнях на стояк призводить до виникнення перекосів стояка, знижуючи його надійність Наявність штанги більш ускладнює конструкцію та додає їй додаткову вагу, ніж посилює її жорсткість Підсилити жорсткість можна було б, наприклад незначно збільшивши діаметр стояка ю ю 52540 Найбільш близьким до запропонованої групи винаходів є телескопічний стояк горизонтальної опалубки [Див, наприклад, RU, 2135714, 27 08 1999], що включає внутрішню та зовнішню труби, жорстко приєднаний до нижньої частини зовнішньої труби опорний столик, нагвинчену на верхню нарізну частину зовнішньої труби притискну муфту, фіксатор, що виконаний з можливістю встановлення його в один із отворів, які розташовані з певним кроком по внутрішній трубі для регулювання вертикального розміру стояка, оголовок У порівнянні з попереднім аналогом це вирішення, на думку авторів, є більш досконалим Цей стояк не містить штанги, що знижує металоємність Нарізна частина виконана достатньо довгою, що дає можливість широко регулювати положення стояка по висоті Але в цьому технічному вирішені притискна муфта виконана короткою та не закриває всю нарізну частину зовнішньої труби, що призводить до забруднення нарізки цементним молоком при бетонуванні конструкцій, в наслідок чого при наступних загвинчуваннях нарізка поступово стирається, пристрій виходить з ладу Із-за цього надійність з'єднання "муфта - зовнішня труба" залишається незадовільною В основу групи винаходів поставлено завдання вдосконалити відомий телескопічний стояк горизонтальної опалубки, шляхом зміни співвідношень розмірів елементів притискної муфти та зовнішньої труби та їх виконання, що призведе до підвищення надійності та ДОВГОВІЧНОСТІ пристрою Поставлене завдання вирішується тим, у відомому телескопічному стояку, що включає внутрішню та зовнішню труби, жорстко приєднаний до нижньої частини зовнішньої труби опорний столик, нагвинчену на верхню нарізну частину зовнішньої труби притискну муфту, фіксатор, що виконаний з можливістю встановлення його в один із отворів, які розташовані з певним кроком по внутрішній трубі для регулювання вертикального розміру стояка, оголовок, згідно з першому винаходом, зовнішня труба має подовжену нарізну частину, а муфта виконана таким чином, що повністю закриває згадану подовжену нарізну частину зовнішньої труби Поставлене завдання також вирішується тим, у відомому телескопічному стояку, що включає внутрішню та зовнішню труби, жорстко приєднаний до нижньої частини зовнішньої труби опорний столик, нагвинчену на верхню нарізну частину зовнішньої труби притискну муфту, фіксатор, що виконаний з можливістю встановлення його в один із отворів, які розташовані з певним кроком по внутрішній трубі для регулювання вертикального розміру стояка, оголовок, згідно другому винаходу, зовнішня труба має додаткову нарізну ділянку, а муфта виконана таким чином, що закриває всю нарізку зовнішньої труби Нарізні частини разом служать напрямними та опорами для муфти Таким чином, в обох варіантах конструкцією передбачено як запобігання появі перекосів у з'єднанні "муфта - зовнішня труба", так і захист нарізки від попадання цементного молока, що у сукупності призводить до суттєвого підвищення надійності та ДОВГОВІЧНОСТІ СТОЯКІВ Незалежно від варіанту винаходу для підвищення безпечності монтажних робіт внутрішня труба може бути встановлена в ЗОВНІШНІЙ без можливості роз'єднання А для можливості використання опалубки у приміщеннях зі збільшеними розмірами висоти стояк може бути додатково оснащений принаймні одним трубчастим елементом з привареними до його торців опорними столиками, що виконані з можливістю з'єднання з опорним столиком зовнішньої труби або подібним елементом Сутність винаходу пояснюється кресленням, де на фіг 1 показане вигляд стояка у розрізі згідно першому варіанту, а на фіг 2 - те ж згідно другому Телескопічний стояк згідно першому варіанту (див Фіг 1) включає внутрішню 1 та зовнішню 2 труби, жорстко приєднаний до нижньої частини зовнішньої труби 2 опорний столик 3 , нагвинчену на верхню нарізну частину 4 зовнішньої труби притискну муфту 5, фіксатор 6, що виконаний з можливістю встановлення його в один із отворів 7, які розташовані з певним кроком по внутрішній трубі 1 для регулювання вертикального розміру стояка, оголовок 8 Причому зовнішня труба 2 має подовжену нарізну частину 4, а муфта 5 виконана таким чином, що повністю закриває подовжену нарізну частину 4 зовнішньої труби 1 Муфту 5 також оснащено ручками 9, що призначені для полегшення загвинчування муфти 5 на зовнішню трубу 2 В оголовку 8 та опорному столику 3 виконані кріпильні отвори 10 Труба 1 виконана з нижнього боку 11 розклепаною для запобігання роз'єднання труб 1, 2 стояка Телескопічний стояк згідно другому варіанту (див Фіг 2) включає внутрішню 1 та зовнішню 2 труби, жорстко приєднаний до нижньої частини зовнішньої труби 2 опорний столик 3, нагвинчену на верхню нарізну частину 4 зовнішньої труби притискну муфту 5, фіксатор 6, що виконаний з можливістю встановлення його в один із отворів 7, які розташовані з певним кроком по внутрішній трубі 1 для регулювання вертикального розміру стояка, оголовок 8 Причому зовнішня труба 2 має нарізну частину стандартної довжини 4 та додаткову нарізну ділянку 12, які разом слугують напрямними та опорами для муфти Муфта 5 виконана таким чином, що повністю закриває нарізку зовнішньої труби 1 Муфту 5 також оснащено ручками 9, що призначені для полегшення загвинчування муфти 5 на зовнішню трубу 2 В оголовку 8 та опорному столику 3 виконані кріпильні отвори 10 До опорного столика 3 за допомогою болтів 13 та гайок 14 приєднано додатковий трубчастий елемент 15 Труба 1 виконана з нижнього боку 11 розклепаною для запобігання роз'єднання труб 1, 2 стояка Встановлення та робота стояка Зібраний стояк встановлюють та закріплюють опорним столиком 3 до базової поверхні, наприклад плити перекриття Причому у разі нарощування стояка одним або декількома трубчастими елементами 15 під опорним столиком розуміють опорний столик нижнього трубчастого елемента 15 Висувають внутрішню трубу 1 на таку висоту, щоб загальна висота стояка приблизно дорівнювала проектній 52540 Закріплюють положення внутрішній труби 1 у ЗОВНІШНІЙ трубі 2 за допомогою фіксатора 6, який встановлюють у найближчий за положенням отвір 7 Призводять точне регулювання та остаточну фіксацію стояка за допомогою притискної муфти 5 Після встановлення необхідної КІЛЬКОСТІ СТОЯ КІВ на оголовки 8 встановлюють горизонтальну опалубку Під час роботи стояк підтримує опалубку, сприймаючи переважно вертикальне навантаження При виникненні горизонтальних або пружних навантажень значна їх частина припадає на з'єднання "муфта-зовнішня труба", яке за даною конструкцією (незалежно від варіанту) є достатньо міцним, щоб витримати їх Запропоновані технічні вирішення є актуальними Вже зараз вони починають втілюватися на будівельних майданчиках України ІЧ IS Фіг. 1 Фіг. 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
