Утримувальна головка опорного стояка горизонтальної опалубки

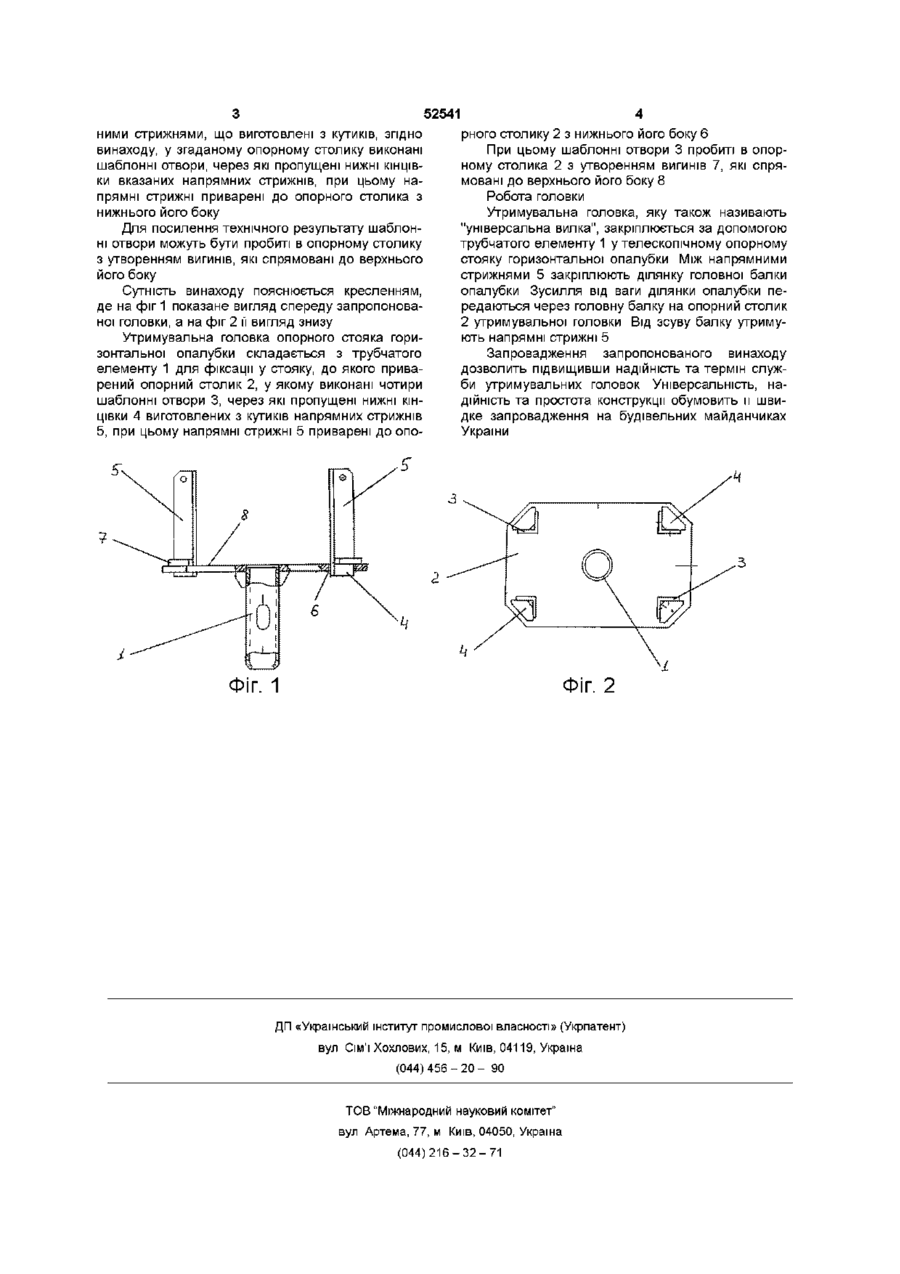

1 Утримувальна головка опорного стояка горизонтальної опалубки, що включає трубчастий елемент для фіксації у стояку, опорний столик з привареними до нього під прямим кутом напрямними стрижнями, що виготовлені з кутиків, яка відрізняється тим, що у згаданому опорному столику виконані шаблонні отвори, через які пропущені нижні КІНЦІВКИ вказаних напрямних стрижнів, при цьому напрямні стрижні приварені до опорного столика з нижнього його боку 2 Головка за п 1, яка відрізняється тим, що шаблонні отвори пробиті в опорному столику з утворенням вигинів, які спрямовані до верхнього його боку Винахід відноситься до будівництва, а саме до утримувальних головок (вилок) опорних телескопічних стояків горизонтальних опалубок для бетонування залізобетонних конструкцій Відома утримувальна головка опорного стояка опалубки [Див, наприклад JP, 2000336658, 12 05 2000], що включає елементи для фіксації у стояку та опорний столик з напрямними елементами Опорний столик складається з трьох об'єднаних паралельних опірних поверхонь, центральної та двох бічних Напрямні елементи мають Пподібний переріз Елементи для фіксації у стояку виконані у вигляді отворів, що взаємодіють з штирями жорсткого нерегульованого стояка Така головка пристосована для утримання опалубки певної форми, тобто не є універсальною, та не може використовуватись разом з телескопічними стояками, що широко застосовуються при влаштуванні горизонтальних опалубок Відома утримувальна головка опорного стояка горизонтальної опалубки [Див, наприклад ЕР, 1045088,18 10 2000], що включає трубчатий елемент для фіксації у стояку та опорний столик з напрямними стрижнями, що мають прямокутний переріз Це технічне вирішення є універсальним та пристосоване для телескопічних стояків, але його напрямні елементи мають недостатню жорсткість завдяки прямокутній формі перерізу Крім того, ізза того, що вони приварені безпосередньо до верхньої поверхні опорного столика вони часто ламаються Найбільш близьким за технічною суттю до вирішення, що заявляється, є утримувальна головка опорного стояка горизонтальної опалубки [Див , наприклад RU, 2162128, 04 04 2000], що включає трубчатий елемент для фіксації у стояку та опорний столик з привареними до нього під прямим кутом напрямними стрижнями, що виготовлені з кутиків Це технічне вирішення усуває більшість недоліків попередніх аналогів Головка є універсальною Виконана з можливістю закріплення до телескопічних стояків Напрямні елементи мають достатню жорсткість Однак, при цьому залишається недолік щодо ненадійності з'єднання напрямних з опорним столиком А це суттєво впливає як на безпечність виконання монтажних робіт, так і термін служби універсальних головок В основу винаходу поставлене завдання удосконалити відому утримувальну головку опорного стояка горизонтальної опалубки шляхом зміни розташування напрямних відносно опорного столика та зв'язків МІЖ НИМИ, ЩО ДОЗВОЛИТЬ ЗМІЦНИТИ з'єднання напрямних з опорним столиком, підвищивши надійність та термін служби конструкції в цілому Поставлене завдання вирішується тим, що у ВІДОМІЙ утримувальній головці опорного стояка горизонтальної опалубки, що включає трубчатий елемент для фіксації у стояку, опорний столик з привареними до нього під прямим кутом напрям ю ю 52541 ними стрижнями, що виготовлені з кутиків, згідно винаходу, у згаданому опорному столику виконані шаблонні отвори, через які пропущені нижні КІНЦІВКИ вказаних напрямних стрижнів, при цьому напрямні стрижні приварені до опорного столика з нижнього його боку Для посилення технічного результату шаблонні отвори можуть бути пробиті в опорному столику з утворенням вигинів, які спрямовані до верхнього його боку Сутність винаходу пояснюється кресленням, де на фіг 1 показане вигляд спереду запропонованої головки, а на фіг 2 її вигляд знизу Утримувальна головка опорного стояка горизонтальної опалубки складається з трубчатого елементу 1 для фіксації у стояку, до якого приварений опорний столик 2, у якому виконані чотири шаблонні отвори 3, через які пропущені нижні КІНЦІВКИ 4 виготовлених з кутиків напрямних стрижнів 5, при цьому напрямні стрижні 5 приварені до опо рного столику 2 з нижнього його боку 6 При цьому шаблонні отвори 3 пробиті в опорному столика 2 з утворенням вигинів 7, які спрямовані до верхнього його боку 8 Робота головки Утримувальна головка, яку також називають "універсальна вилка", закріплюється за допомогою трубчатого елементу 1 у телескопічному опорному стояку горизонтальної опалубки Між напрямними стрижнями 5 закріплюють ділянку головної балки опалубки Зусилля від ваги ділянки опалубки передаються через головну балку на опорний столик 2 утримувальної головки Від зсуву балку утримують напрямні стрижні 5 Запровадження запропонованого винаходу дозволить підвищивши надійність та термін служби утримувальних головок Універсальність, надійність та простота конструкції обумовить и швидке запровадження на будівельних майданчиках України ФІГ. 1 Фіг. 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
