Військова майстерня механізованого зварювання та різання металу

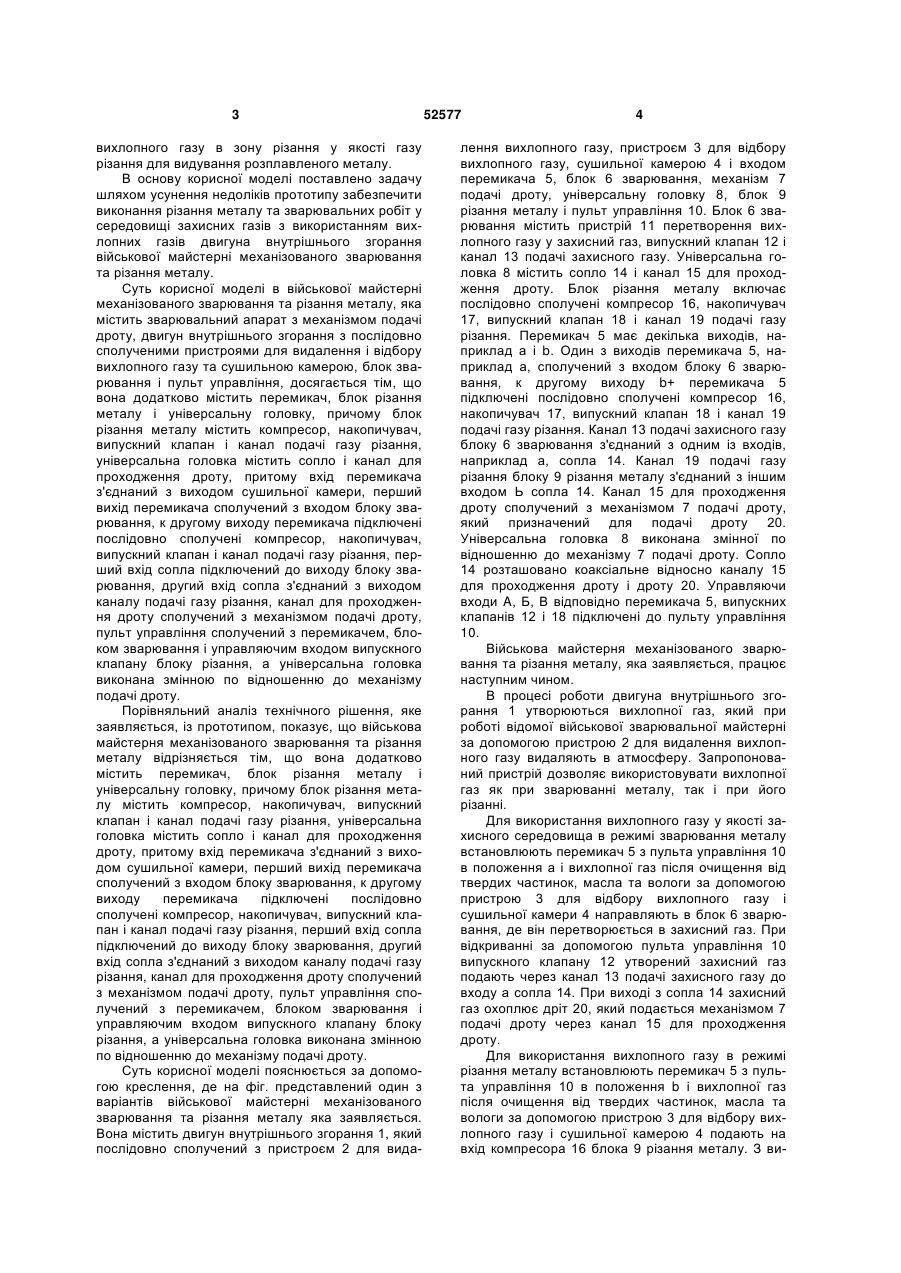

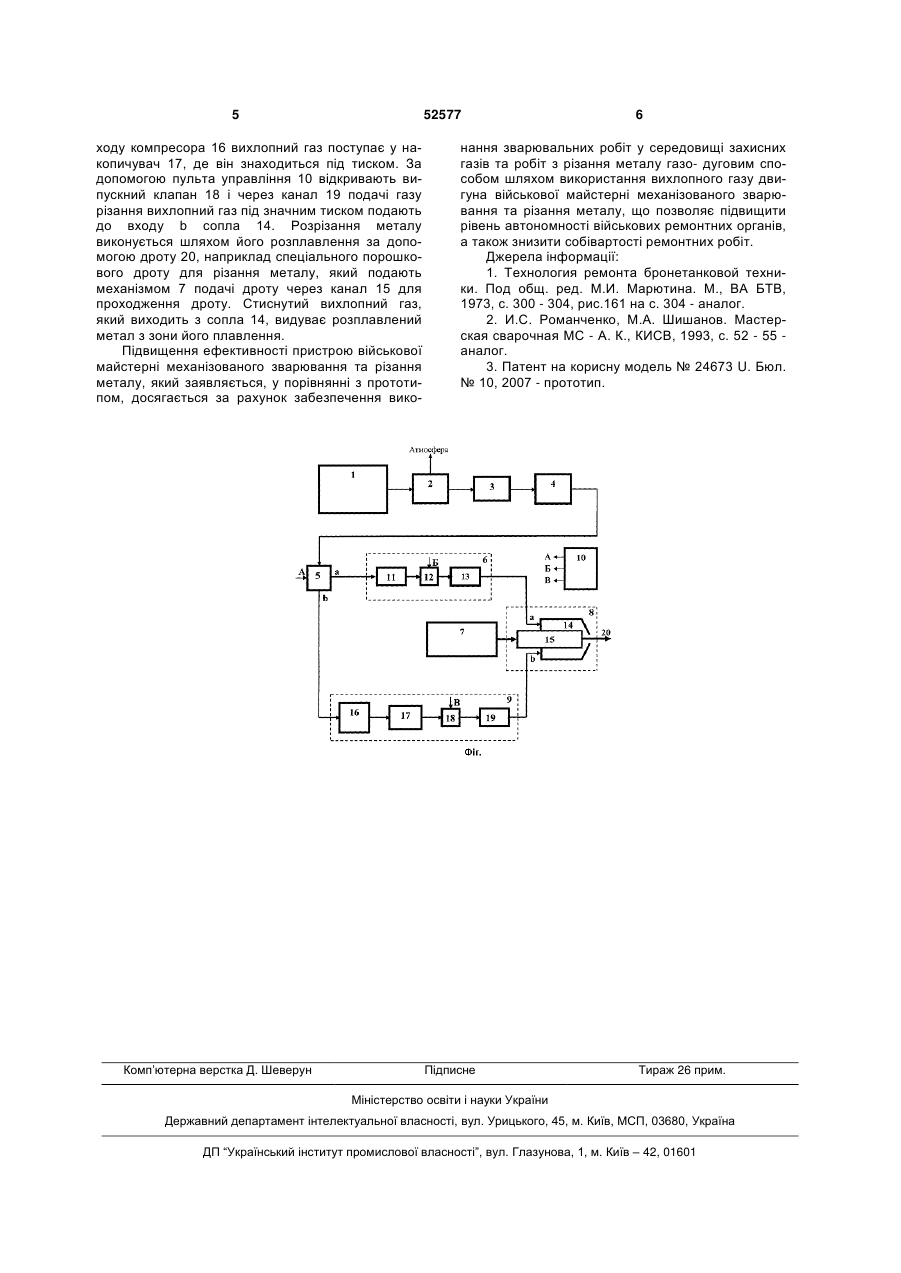

Військова майстерня механізованого зварювання та різання металу, яка містить зварювальний апарат з механізмом подачі дроту, двигун внутрішнього згорання з послідовно сполученими пристроями для видалення і відбору вихлопного газу та сушильною камерою, блок зварювання і пульт управління, яка відрізняється тим, що додатково містить перемикач, блок різання металу і 3 вихлопного газу в зону різання у якості газу різання для видування розплавленого металу. В основу корисної моделі поставлено задачу шляхом усунення недоліків прототипу забезпечити виконання різання металу та зварювальних робіт у середовищі захисних газів з використанням вихлопних газів двигуна внутрішнього згорання військової майстерні механізованого зварювання та різання металу. Суть корисної моделі в військової майстерні механізованого зварювання та різання металу, яка містить зварювальний апарат з механізмом подачі дроту, двигун внутрішнього згорання з послідовно сполученими пристроями для видалення і відбору вихлопного газу та сушильною камерою, блок зварювання і пульт управління, досягається тім, що вона додатково містить перемикач, блок різання металу і універсальну головку, причому блок різання металу містить компресор, накопичувач, випускний клапан і канал подачі газу різання, універсальна головка містить сопло і канал для проходження дроту, притому вхід перемикача з'єднаний з виходом сушильної камери, перший вихід перемикача сполучений з входом блоку зварювання, к другому виходу перемикача підключені послідовно сполучені компресор, накопичувач, випускний клапан і канал подачі газу різання, перший вхід сопла підключений до виходу блоку зварювання, другий вхід сопла з'єднаний з виходом каналу подачі газу різання, канал для проходження дроту сполучений з механізмом подачі дроту, пульт управління сполучений з перемикачем, блоком зварювання і управляючим входом випускного клапану блоку різання, а універсальна головка виконана змінною по відношенню до механізму подачі дроту. Порівняльний аналіз технічного рішення, яке заявляється, із прототипом, показує, що військова майстерня механізованого зварювання та різання металу відрізняється тім, що вона додатково містить перемикач, блок різання металу і універсальну головку, причому блок різання металу містить компресор, накопичувач, випускний клапан і канал подачі газу різання, універсальна головка містить сопло і канал для проходження дроту, притому вхід перемикача з'єднаний з виходом сушильної камери, перший вихід перемикача сполучений з входом блоку зварювання, к другому виходу перемикача підключені послідовно сполучені компресор, накопичувач, випускний клапан і канал подачі газу різання, перший вхід сопла підключений до виходу блоку зварювання, другий вхід сопла з'єднаний з виходом каналу подачі газу різання, канал для проходження дроту сполучений з механізмом подачі дроту, пульт управління сполучений з перемикачем, блоком зварювання і управляючим входом випускного клапану блоку різання, а універсальна головка виконана змінною по відношенню до механізму подачі дроту. Суть корисної моделі пояснюється за допомогою креслення, де на фіг. представлений один з варіантів військової майстерні механізованого зварювання та різання металу яка заявляється. Вона містить двигун внутрішнього згорання 1, який послідовно сполучений з пристроєм 2 для вида 52577 4 лення вихлопного газу, пристроєм 3 для відбору вихлопного газу, сушильної камерою 4 і входом перемикача 5, блок 6 зварювання, механізм 7 подачі дроту, універсальну головку 8, блок 9 різання металу і пульт управління 10. Блок 6 зварювання містить пристрій 11 перетворення вихлопного газу у захисний газ, випускний клапан 12 і канал 13 подачі захисного газу. Універсальна головка 8 містить сопло 14 і канал 15 для проходження дроту. Блок різання металу включає послідовно сполучені компресор 16, накопичувач 17, випускний клапан 18 і канал 19 подачі газу різання. Перемикач 5 має декілька виходів, наприклад а і b. Один з виходів перемикача 5, наприклад а, сполучений з входом блоку 6 зварювання, к другому виходу b+ перемикача 5 підключені послідовно сполучені компресор 16, накопичувач 17, випускний клапан 18 і канал 19 подачі газу різання. Канал 13 подачі захисного газу блоку 6 зварювання з'єднаний з одним із входів, наприклад а, сопла 14. Канал 19 подачі газу різання блоку 9 різання металу з'єднаний з іншим входом Ь сопла 14. Канал 15 для проходження дроту сполучений з механізмом 7 подачі дроту, який призначений для подачі дроту 20. Універсальна головка 8 виконана змінної по відношенню до механізму 7 подачі дроту. Сопло 14 розташовано коаксіальне відносно каналу 15 для проходження дроту і дроту 20. Управляючи входи A, Б, В відповідно перемикача 5, випускних клапанів 12 і 18 підключені до пульту управління 10. Військова майстерня механізованого зварювання та різання металу, яка заявляється, працює наступним чином. В процесі роботи двигуна внутрішнього згорання 1 утворюються вихлопної газ, який при роботі відомої військової зварювальної майстерні за допомогою пристрою 2 для видалення вихлопного газу видаляють в атмосферу. Запропонований пристрій дозволяє використовувати вихлопної газ як при зварюванні металу, так і при його різанні. Для використання вихлопного газу у якості захисного середовища в режимі зварювання металу встановлюють перемикач 5 з пульта управління 10 в положення а і вихлопної газ після очищення від твердих частинок, масла та вологи за допомогою пристрою 3 для відбору вихлопного газу і сушильної камери 4 направляють в блок 6 зварювання, де він перетворюється в захисний газ. При відкриванні за допомогою пульта управління 10 випускного клапану 12 утворений захисний газ подають через канал 13 подачі захисного газу до входу а сопла 14. При виході з сопла 14 захисний газ охоплює дріт 20, який подається механізмом 7 подачі дроту через канал 15 для проходження дроту. Для використання вихлопного газу в режимі різання металу встановлюють перемикач 5 з пульта управління 10 в положення b і вихлопної газ після очищення від твердих частинок, масла та вологи за допомогою пристрою 3 для відбору вихлопного газу і сушильної камерою 4 подають на вхід компресора 16 блока 9 різання металу. З ви 5 52577 ходу компресора 16 вихлопний газ поступає у накопичувач 17, де він знаходиться під тиском. За допомогою пульта управління 10 відкривають випускний клапан 18 і через канал 19 подачі газу різання вихлопний газ під значним тиском подають до входу b сопла 14. Розрізання металу виконується шляхом його розплавлення за допомогою дроту 20, наприклад спеціального порошкового дроту для різання металу, який подають механізмом 7 подачі дроту через канал 15 для проходження дроту. Стиснутий вихлопний газ, який виходить з сопла 14, видуває розплавлений метал з зони його плавлення. Підвищення ефективності пристрою військової майстерні механізованого зварювання та різання металу, який заявляється, у порівнянні з прототипом, досягається за рахунок забезпечення вико Комп’ютерна верстка Д. Шеверун 6 нання зварювальних робіт у середовищі захисних газів та робіт з різання металу газо- дуговим способом шляхом використання вихлопного газу двигуна військової майстерні механізованого зварювання та різання металу, що позволяє підвищити рівень автономності військових ремонтних органів, а також знизити собівартості ремонтних робіт. Джерела інформації: 1. Технология ремонта бронетанковой техники. Под общ. ред. М.И. Марютина. М., ВА БТВ, 1973, с. 300 - 304, рис.161 на с. 304 - аналог. 2. И.С. Романченко, М.А. Шишанов. Мастерская сварочная МС - А. К., КИСВ, 1993, с. 52 - 55 аналог. 3. Патент на корисну модель № 24673 U. Бюл. № 10, 2007 - прототип. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
