Гідравлічний генератор коливань

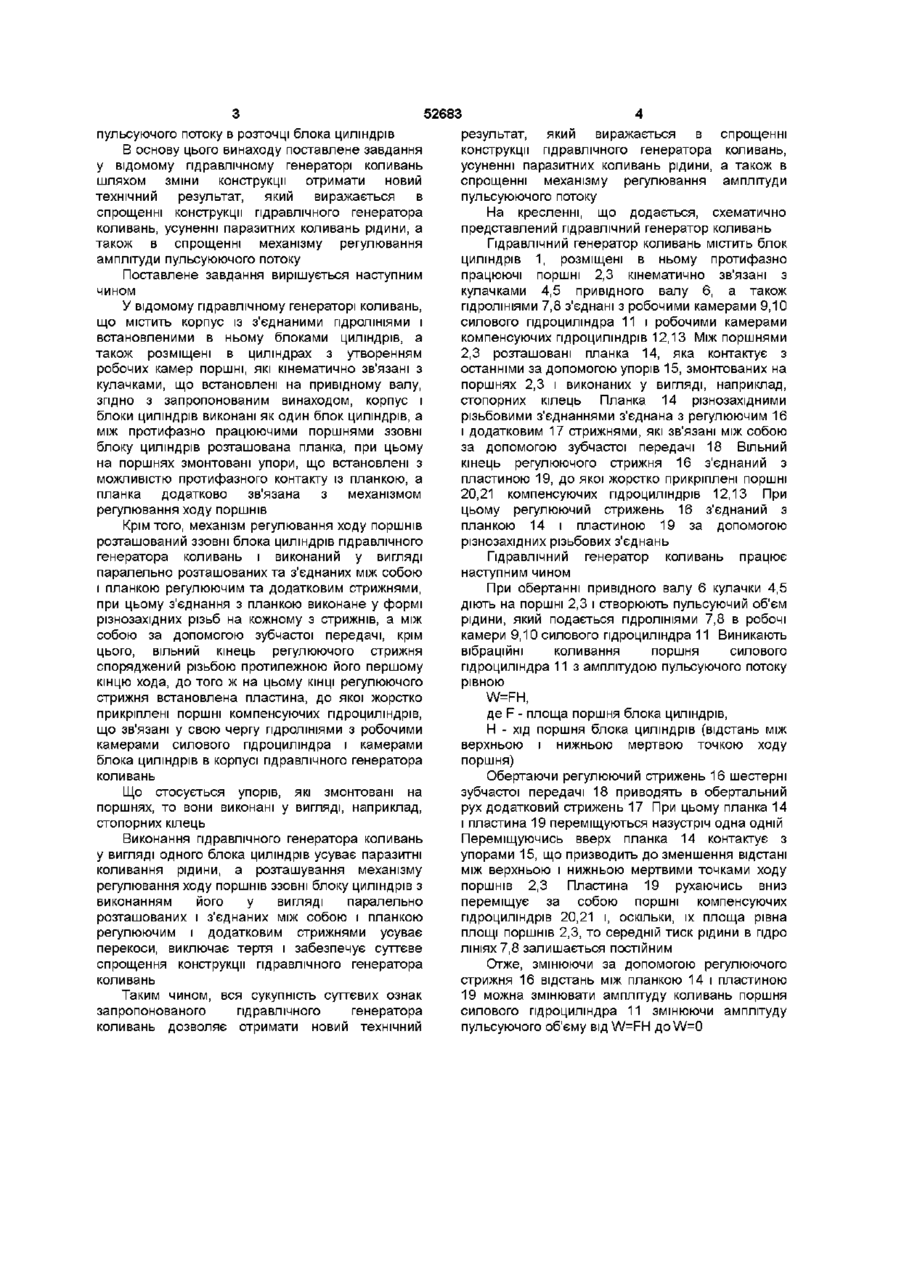

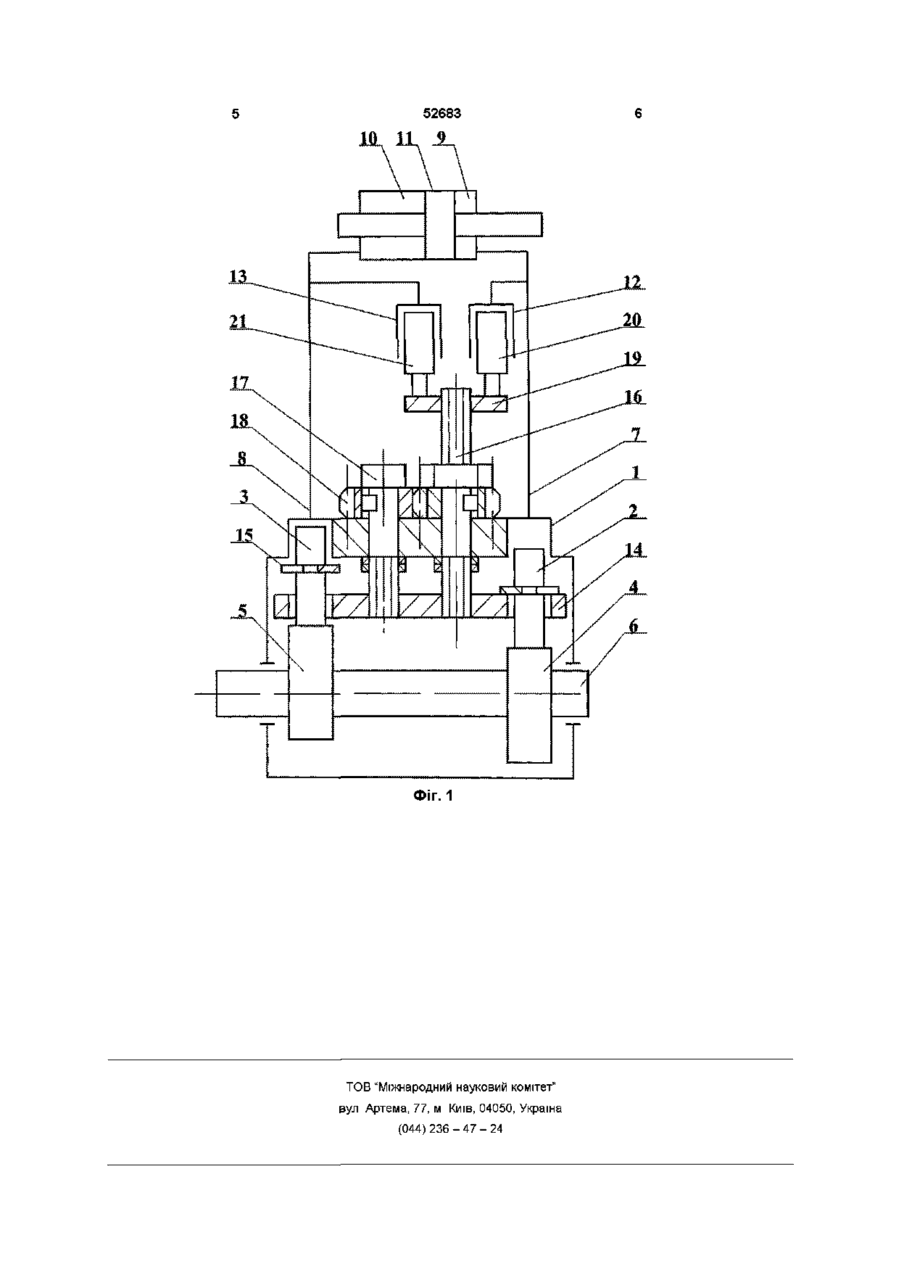

1 Гідравлічний генератор коливань, що містить корпус із з'єднаними пдролініями і встановленими в ньому блоками циліндрів, а також розміщені в циліндрах з утворенням робочих камер поршні, які кінематично зв'язані з кулачками, що встановлені на привідному валу, який відрізняється тим, що корпус і блоки циліндрів виконані як один блок циліндрів, а між протифазно працюючими поршнями ззовні блока циліндрів розташована планка, при цьому на поршнях змонтовані упори, що встановлені з можливістю протифазного контакту із планкою, а планка додатково зв'язана з механізмом регулювання ходу поршнів 2 Гідравлічний генератор коливань за п 1, який відрізняється тим, що механізм регулювання ходу поршнів розташований ззовні блока циліндрів гідравлічного генератора коливань і виконаний у вигляді паралельно розташованих та з'єднаних між собою і планкою регулювальним та додатковим стрижнями, при цьому з'єднання з планкою виконане у формі різнозахідних різей на кожному з стрижнів, а між собою за допомогою зубчастої передачі, крім того, вільний кінець регулювального стрижня споряджений різзю, протилежного його першому кінцю ходу, до того ж на цьому КІНЦІ регулювального стрижня встановлена пластина, до якої жорстко прикріплені поршні компенсуючих гідроциліндрів, що зв'язані у свою чергу пдролініями з робочими камерами силового гідроциліндра і камерами блока циліндрів в корпусі гідравлічного генератора коливань 3 Гідравлічний генератор коливань за одним із пп 1 -2, який відрізняється тим, що упори, які змонтовані на поршнях, виконані у вигляді стопорних кілець О со 00 (О Винахід належить до техніки створення механічних коливань, а саме до гідравлічного збудження змінних навантажень і переміщень, призначений для застосування в техніці механічних досліджень, а також для технологічних процесів, що базуються на використанні вібрацій Відомий гідравлічний генератор коливань, що включає плунжерні пари з приводом зворотньопоступального руху і механізмом регулювання об'єму пульсуючого потоку, виконаний у вигляді муфти з гвинтовими шліцами протилежного нахилу [Див Ас СРСР №511979, В06В 1/14,1973р] Недоліком такого пристрою є складність виконання механізму регулювання через труднощі, що пов'язані з виготовленням внутрішніх гвинтових ШЛІЦІВ муфти і ЗОВНІШНІХ гвинтових ШЛІЦІВ валів нерегульованих генераторів коливань Найбільш близьким за технічною суттю до запропонованого є гідравлічний генератор коливань, що містить корпус з встановленими в ньому блоками циліндрів і розміщені в циліндрах з утворенням робочих камер поршні, що пдролініями попарно з'єднані між собою і однією з камер гідроциліндра, і кінематичне зв'язані з кулачками, які встановлені на привідному валу Один з блоків циліндрів встановлений з можливістю повороту відносно осі привідного валу і зв'язаний з механізмом регулювання об'єму сумарного пульсуючого потоку [Див Ас №996744, F15B21/12, 1981р] Суттєвим недоліком такого пристрою є конструктивна складність регулювання амплітуди пульсуючого потоку через можливі перекоси, велике тертя та витік робочої рідини між корпусом і блоками циліндрів, а також паразитні коливання сч ю 52683 результат, який виражається в спрощенні конструкції гідравлічного генератора коливань, усуненні паразитних коливань рідини, а також в спрощенні механізму регулювання амплітуди пульсуюючого потоку На кресленні, що додається, схематично представлений гідравлічний генератор коливань Гідравлічний генератор коливань містить блок циліндрів 1, розміщені в ньому протифазно працюючі поршні 2,3 кінематично зв'язані з кулачками 4,5 привідного валу 6, а також пдролініями 7,8 з'єднані з робочими камерами 9,10 силового гідроциліндра 11 і робочими камерами компенсуючих гідроциліндрів 12,13 Між поршнями 2,3 розташовані планка 14, яка контактує з останніми за допомогою упорів 15, змонтованих на поршнях 2,3 і виконаних у вигляді, наприклад, стопорних кілець Планка 14 різнозахідними різьбовими з'єднаннями з'єднана з регулюючим 16 і додатковим 17 стрижнями, які зв'язані між собою за допомогою зубчастої передачі 18 Вільний кінець регулюючого стрижня 16 з'єднаний з пластиною 19, до якої жорстко прикріплені поршні 20,21 компенсуючих гідроциліндрів 12,13 При цьому регулюючий стрижень 16 з'єднаний з планкою 14 і пластиною 19 за допомогою Крім того, механізм регулювання ходу поршнів різнозахідних різьбових з'єднань розташований ззовні блока циліндрів гідравлічного генератора коливань і виконаний у вигляді Гідравлічний генератор коливань працює паралельно розташованих та з'єднаних між собою наступним чином і планкою регулюючим та додатковим стрижнями, При обертанні привідного валу 6 кулачки 4,5 при цьому з'єднання з планкою виконане у формі діють на поршні 2,3 і створюють пульсуючий об'єм різнозахідних різьб на кожному з стрижнів, а між рідини, який подається пдролініями 7,8 в робочі собою за допомогою зубчастої передачі, крім камери 9,10 силового гідроциліндра 11 Виникають цього, вільний кінець регулюючого стрижня вібраційні коливання поршня силового споряджений різьбою протилежною його першому гідроциліндра 11 з амплітудою пульсуючого потоку кінцю хода, до того ж на цьому КІНЦІ регулюючого рівною стрижня встановлена пластина, до якої жорстко W=FH, прикріплені поршні компенсуючих гідроциліндрів, де F - площа поршня блока циліндрів, що зв'язані у свою чергу пдролініями з робочими Н - хід поршня блока циліндрів (відстань між камерами силового гідроциліндра і камерами верхньою і нижньою мертвою точкою ходу блока циліндрів в корпусі гідравлічного генератора поршня) коливань Обертаючи регулюючий стрижень 16 шестерні зубчастої передачі 18 приводять в обертальний Що стосується упорів, які змонтовані на рух додатковий стрижень 17 При цьому планка 14 поршнях, то вони виконані у вигляді, наприклад, і пластина 19 переміщуються назустріч одна одній стопорних кілець Переміщуючись вверх планка 14 контактує з Виконання гідравлічного генератора коливань упорами 15, що призводить до зменшення відстані у вигляді одного блока циліндрів усуває паразитні між верхньою і нижньою мертвими точками ходу коливання рідини, а розташування механізму поршнів 2,3 Пластина 19 рухаючись вниз регулювання ходу поршнів ззовні блоку циліндрів з переміщує за собою поршні компенсуючих виконанням його у вигляді паралельно гідроциліндрів 20,21 і, оскільки, їх площа рівна розташованих і з'єднаних між собою і планкою площі поршнів 2,3, то середній тиск рідини в гідро регулюючим і додатковим стрижнями усуває ЛІНІЯХ 7,8 залишається постійним перекоси, виключає тертя і забезпечує суттєве спрощення конструкції гідравлічного генератора Отже, змінюючи за допомогою регулюючого коливань стрижня 16 відстань між планкою 14 і пластиною 19 можна змінювати амплітуду коливань поршня Таким чином, вся сукупність суттєвих ознак силового гідроциліндра 11 змінюючи амплітуду запропонованого гідравлічного генератора пульсуючого об'єму від W=FH до W=0 коливань дозволяє отримати новий технічний пульсуючого потоку в розточці блока циліндрів В основу цього винаходу поставлене завдання у відомому гідравлічному генераторі коливань шляхом зміни конструкції отримати новий технічний результат, який виражається в спрощенні конструкції гідравлічного генератора коливань, усуненні паразитних коливань рідини, а також в спрощенні механізму регулювання амплітуди пульсуюючого потоку Поставлене завдання вирішується наступним чином У відомому гідравлічному генераторі коливань, що містить корпус із з'єднаними пдролініями і встановленими в ньому блоками циліндрів, а також розміщені в циліндрах з утворенням робочих камер поршні, які кінематично зв'язані з кулачками, що встановлені на привідному валу, згідно з запропонованим винаходом, корпус і блоки циліндрів виконані як один блок циліндрів, а між протифазно працюючими поршнями ззовні блоку циліндрів розташована планка, при цьому на поршнях змонтовані упори, що встановлені з можливістю протифазного контакту із планкою, а планка додатково зв'язана з механізмом регулювання ходу поршнів 52683 ФІГ. 1 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
