Спосіб виготовлення деревно – полімерних плит

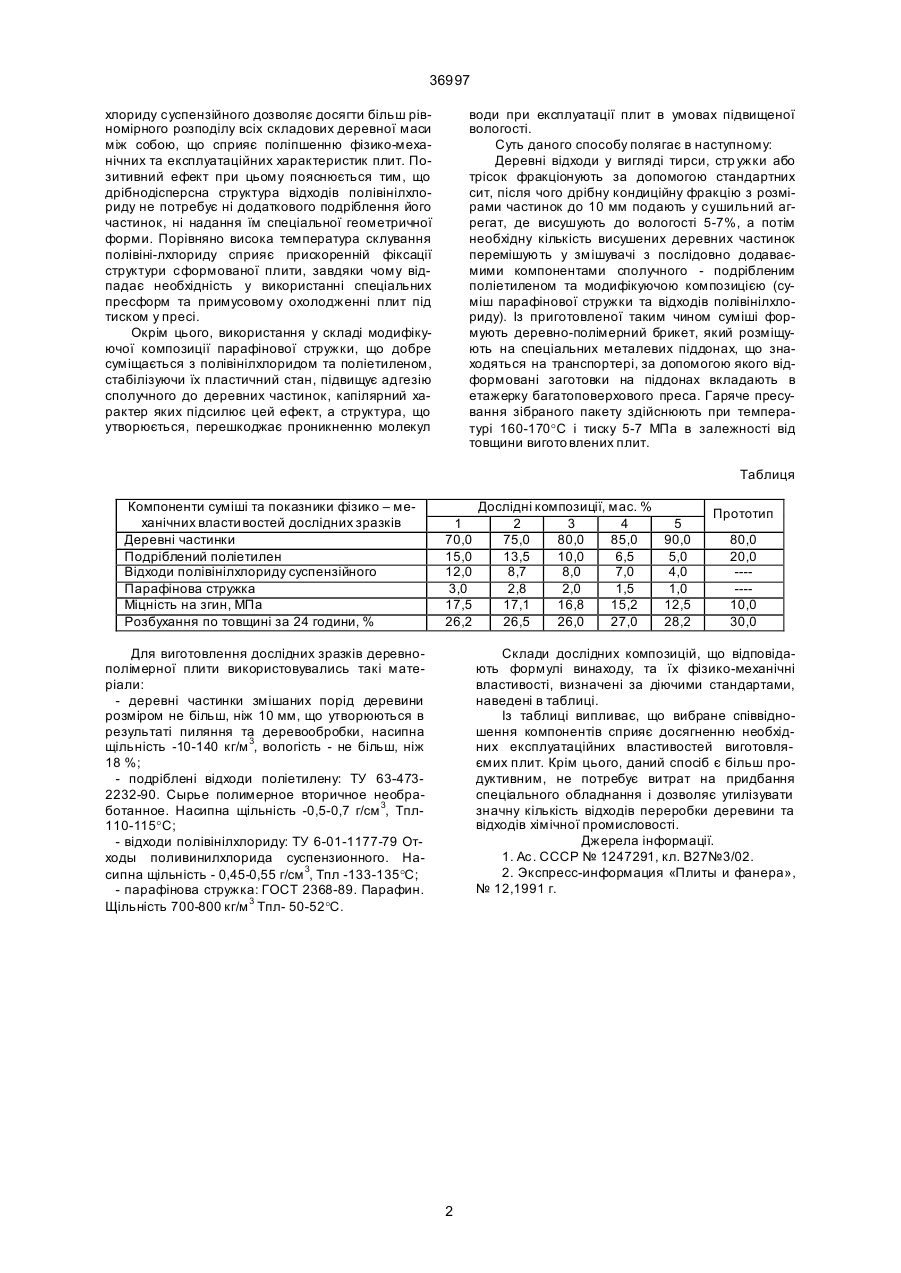

1. Спосіб виготовлення деревно-полімерних плит, що включає фракціонування та сушіння деревних частинок, перемішування їх у змішувачі з 36997 хлориду суспензійного дозволяє досягти більш рівномірного розподілу всіх складових деревної маси між собою, що сприяє поліпшенню фізико-механічних та експлуатаційних характеристик плит. Позитивний ефект при цьому пояснюється тим, що дрібнодісперсна структура відходів полівінілхлориду не потребує ні додаткового подріблення його частинок, ні надання їм спеціальної геометричної форми. Порівняно висока температура склування полівіні-лхлориду сприяє прискоренній фіксації структури сформованої плити, завдяки чому відпадає необхідність у використанні спеціальних пресформ та примусовому охолодженні плит під тиском у пресі. Окрім цього, використання у складі модифікуючої композиції парафінової стружки, що добре суміщається з полівінілхлоридом та поліетиленом, стабілізуючи їх пластичний стан, підвищує адгезію сполучного до деревних частинок, капілярний характер яких підсилює цей ефект, а структура, що утворюється, перешкоджає проникненню молекул води при експлуатації плит в умовах підвищеної вологості. Суть даного способу полягає в наступному: Деревні відходи у вигляді тирси, стр ужки або трісок фракціонують за допомогою стандартних сит, після чого дрібну кондиційну фракцію з розмірами частинок до 10 мм подають у сушильний агрегат, де висушують до вологості 5-7%, а потім необхідну кількість висушених деревних частинок перемішують у змішувачі з послідовно додаваємими компонентами сполучного - подрібленим поліетиленом та модифікуючою композицією (суміш парафінової стружки та відходів полівінілхлориду). Із приготовленої таким чином суміші формують деревно-полімерний брикет, який розміщують на спеціальних металевих піддонах, що знаходяться на транспортері, за допомогою якого відформовані заготовки на піддонах вкладають в етажерку багатоповерхового преса. Гаряче пресування зібраного пакету здійснюють при температурі 160-170°С і тиску 5-7 МПа в залежності від товщини вигото влених плит. Таблиця Компоненти суміші та показники фізико – механічних власти востей дослідних зразків Деревні частинки Подріблений поліетилен Відходи полівінілхлориду суспензійного Парафінова стружка Міцність на згин, МПа Розбухання по товщині за 24 години, % 1 70,0 15,0 12,0 3,0 17,5 26,2 Для виготовлення дослідних зразків деревнополімерної плити використовувались такі матеріали: - деревні частинки змішаних порід деревини розміром не більш, ніж 10 мм, що утворюються в результаті пиляння та деревообробки, насипна щільність -10-140 кг/м 3, вологість - не більш, ніж 18 %; - подріблені відходи поліетилену: ТУ 63-4732232-90. Сырье полимерное вторичное необработанное. Насипна щільність -0,5-0,7 г/см 3, Тпл110-115°С; - відходи полівінілхлориду: ТУ 6-01-1177-79 Отходы поливинилхлорида суспензионного. Насипна щільність - 0,45-0,55 г/см 3, Тпл -133-135°С; - парафінова стружка: ГОСТ 2368-89. Парафин. Щільність 700-800 кг/м 3 Тпл- 50-52°С. Дослідні композиції, мас. % 2 3 4 5 75,0 80,0 85,0 90,0 13,5 10,0 6,5 5,0 8,7 8,0 7,0 4,0 2,8 2,0 1,5 1,0 17,1 16,8 15,2 12,5 26,5 26,0 27,0 28,2 Прототип 80,0 20,0 ------10,0 30,0 Склади дослідних композицій, що відповідають формулі винаходу, та їх фізико-механічні властивості, визначені за діючими стандартами, наведені в таблиці. Із таблиці випливає, що вибране співвідношення компонентів сприяє досягненню необхідних експлуатаційних властивостей виготовляємих плит. Крім цього, даний спосіб є більш продуктивним, не потребує витрат на придбання спеціального обладнання і дозволяє утилізувати значну кількість відходів переробки деревини та відходів хімічної промисловості. Джерела інформації. 1. Ac. СССР № 1247291, кл. В27№3/02. 2. Экспресс-информация «Плиты и фанера», № 12,1991 г. 2 36997 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
