Стенд для статичних випробувань кроквяних ферм

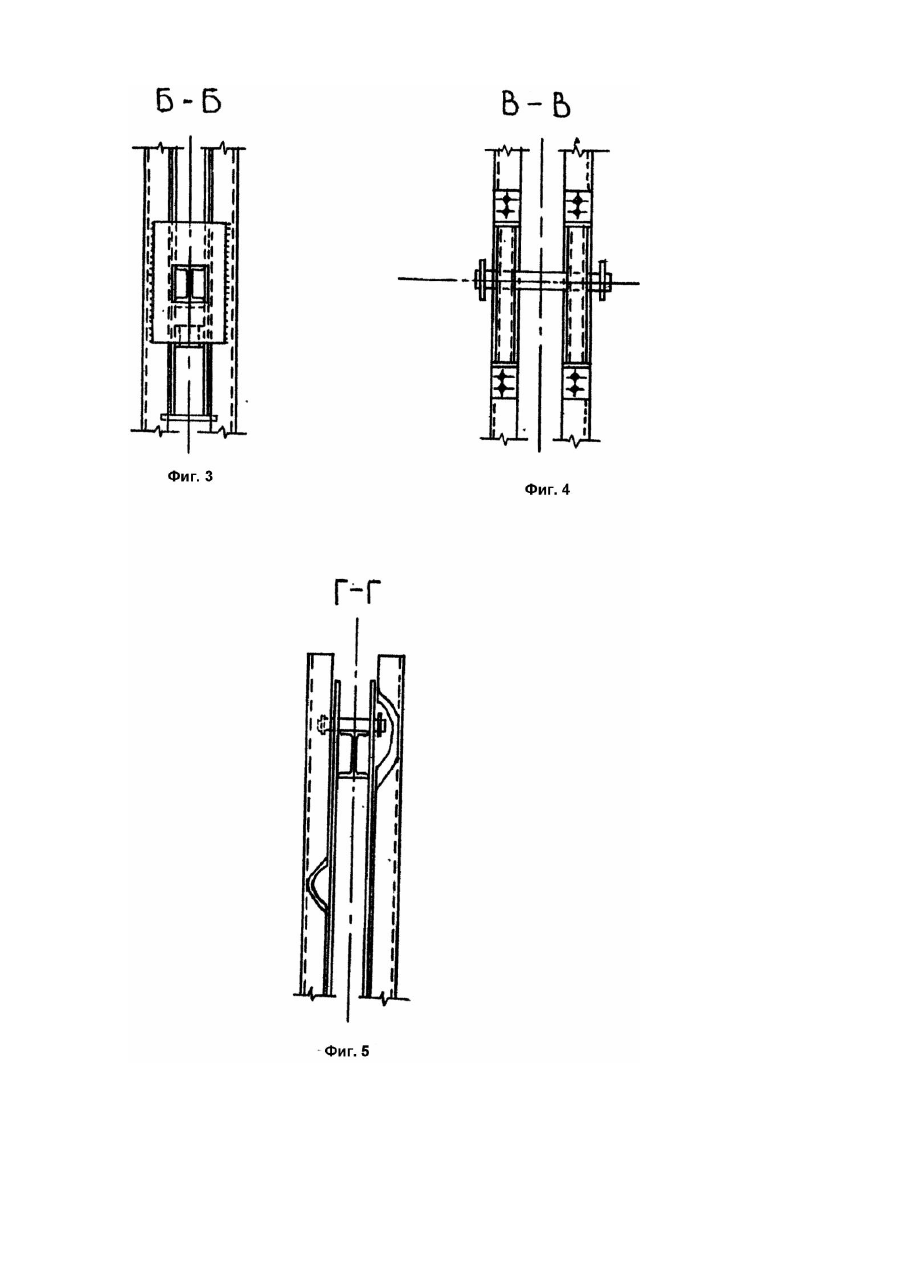

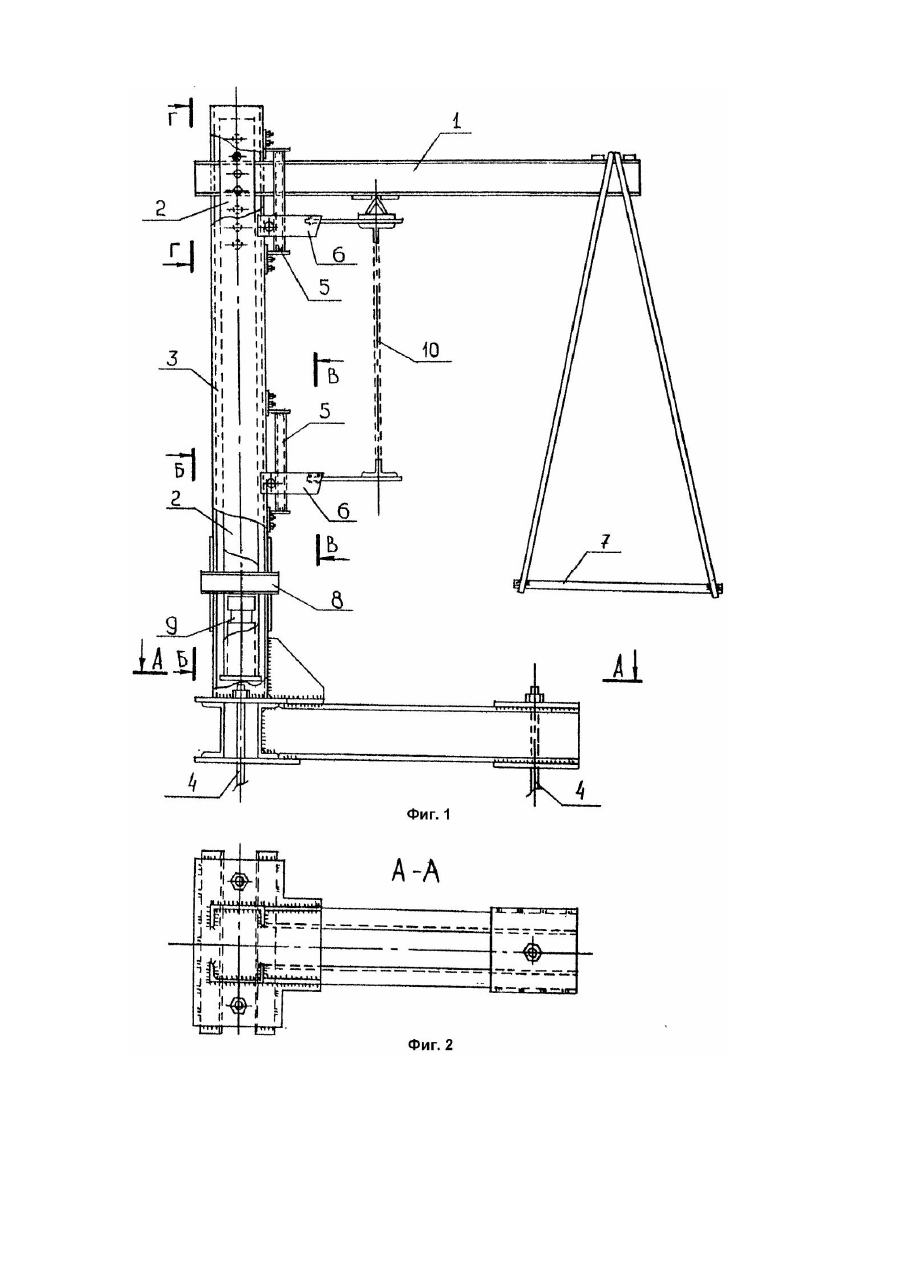

Изобретение относится к технике лабораторных испытаний строительных конструкций, в частности к устройствам для испытаний на прочность и жесткость стропильных ферм. Известен стенд для статических испытаний строительных конструкций, включающий гидродомкраты, распределительные траверсы, соединенные с гидродомкратами посредством тяг и гр узовые платформы, выполненные многоярусными с соединительными элементами [1]. Недостатками известной конструкции является то, что она не позволяет производить строго регулируемое половинное нагружение, которое необходимо при проведении испытаний по требуемой схеме нагружения испытуемой конструкции и возможность проведения испытаний только пары конструкций стропильных ферм, скрепленных связями в единый блок для обеспечения условий устойчивости. Известна конструкция стенда для испытания стропильных ферм, выбранная в качестве прототипа, которая включает заанкеренные стойки, рычаги, грузовые платформы и механические домкраты [2]. Рычажная система представляет собой шарнирное сопряжение рычага со стойкой одним концом, на другой свободный конец рычага навешивается грузовая платформа. Нижний конец этой стойки заанкерен в бетон. Для установления рычага в горизонтальное положение, после приложения нагрузки, используют механический домкрат, установленный в точку шарнирного сопряжения рычага со стойкой. Недостатком известной конструкции стенда является неудобное расположение механического домкрата, что затрудняет обслуживание стенда во время проведения испытаний. Данный стенд является стационарным устройством, которое не является сборно-разборным. Стенд позволяет проводить испытания конструкций стропильных ферм только определенного геометрического очертания. Задача изобретения - расширение функциональных возможностей стенда и диапазона исследуемых конструкций, упрощение испытания конструкций стропильных ферм и обеспечение безопасного проведения работ. Поставленная задача решается тем, что в стенде для испытания стропильных ферм рычаги шарнирно соединены с тягами, у которых в верхней части выполнены отверстия по высоте, позволяющие изменять высоту положения шарнирного крепления рычагов и тяг в зависимости от высоты положения узлов верхнего пояса стропильной фермы, использованы стойки L-образной формы, которые крепятся к силовому полу анкерными болтами, что позволяет конструкции стенда быть сборно-разборной и устанавливать L-образные стойки точно в местах положения узлов по длине конструкции, L-образные стойки снабжены скобами, которые крепятся к стойке болтами и обеспечивают устойчивость конструкции во время испытания воспринимая горизонтальные силы, а также снабжены выдвижными упорами для фиксации положения гидродомкратов, удерживающих тяги, и расположенных вн утри нижней части стоек, и позволяющих выводить рычаги в горизонтальное положение после приложения нагрузки. Анализ известных технических решений, относящихся к стендам для статических испытаний стропильных ферм показал, что технических решений, содержащих ту же совокупность существенных признаков, что и заявляемый стенд не обнаружено. Это позволяет сделать вывод о том, что заявляемый стенд соответствует критерию "новизна". Анализ выявленных отличительных от аналога и прототипа существенных признаков показал, что такие признаки, не сходные с ним в известных те хнических решениях с проявлением тех же свойств, которые они проявляют в заявленной совокупности не обнаружены. Это позволяет сделать вывод о том, что заявленный стенд соответствуе т критерию "существенные отличия". Заявляемая совокупность существенных признаков позволяет получить новый более высокий результат выражающийся в расширении функциональных возможностей стенда и диапазона исследуемых конструкций, упрощении испытания конструкций стропильных ферм и обеспечении безопасного проведения работ. На фиг.1 показано устройство стенда для статических испытаний конструкций стропильных ферм, общий вид; на фиг.2 - то же, разрез А - А; на фиг.3 - положение выдвижного упора, вид сбоку Б - Б; на фи г.4 положение скоб, вид сбоку В - В; на фиг.5 -узел соединения рычага со стойкой, вид сбоку Г - Г. Стенд содержит рычаг 1, соединенный шарнирно с тягой 2, L-образную стойку 3, которая крепится к силовому полу анкерными болтами 4 и снабжена скобами 5 для восприятия горизонтальных сил, передаваемых на L-образную стойку через шарнирные связи 6, грузовую платформу 7, выдвижной упор 8 для фиксации положения гидродомкрата 9. Устройство работает следующим образом. Усилие от загруженной грузовой платформы 7 передается на испытываемую конструкцию 10 через рычаг 1, неподвижность шарнирно закрепленного конца рычага 1 обеспечивается тягой 2, которая зафиксирована в одном положении выдвижным упором 8 и гидродомкратом 9. Приложенная нагрузка вызывает опускание свободного конца рычага 1 и создает горизонтальные силы, которые воспринимаются L-образной стойкой 3 или скобами 5. Для удаления действия горизонтальных сил и выравнивания рычага 1 в горизонтальное положение нагнетается давление в гидродомкрат 9, который упираясь в упор 8 перемещает тягу 2, за счет чего шарнирно закрепленный конец рычага 1 опускается, а свободный конец с грузовой платформой приподнимается, до принятия рычагом 1 горизонтального положения. Напряжение и деформации, возникающие при этом в элементах испытываемой конструкции, регистрируются известными приборами и сравнивают с расчетными величинами, после чего производится разгрузка испытываемой конструкции. Применение предполагаемого устройства позволяет проводить испытание конструкций стропильных ферм различного геометрического очертания, создавать различные схемы загружения конструкции, упростить процесс проведения испытаний, обеспечивать устойчивость испытываемой конструкции и безопасное проведение испытательных работ.
