Дросель регулювальний

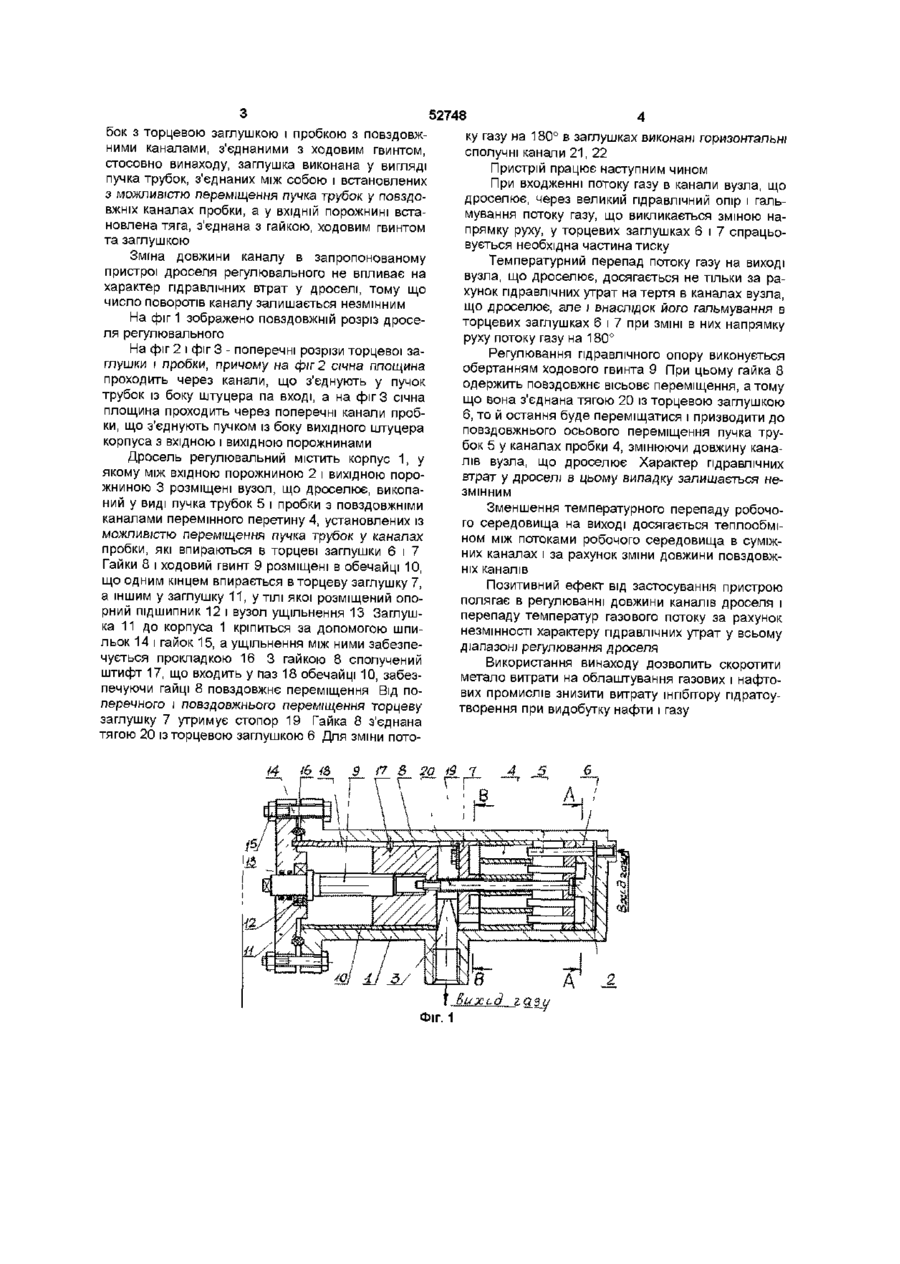

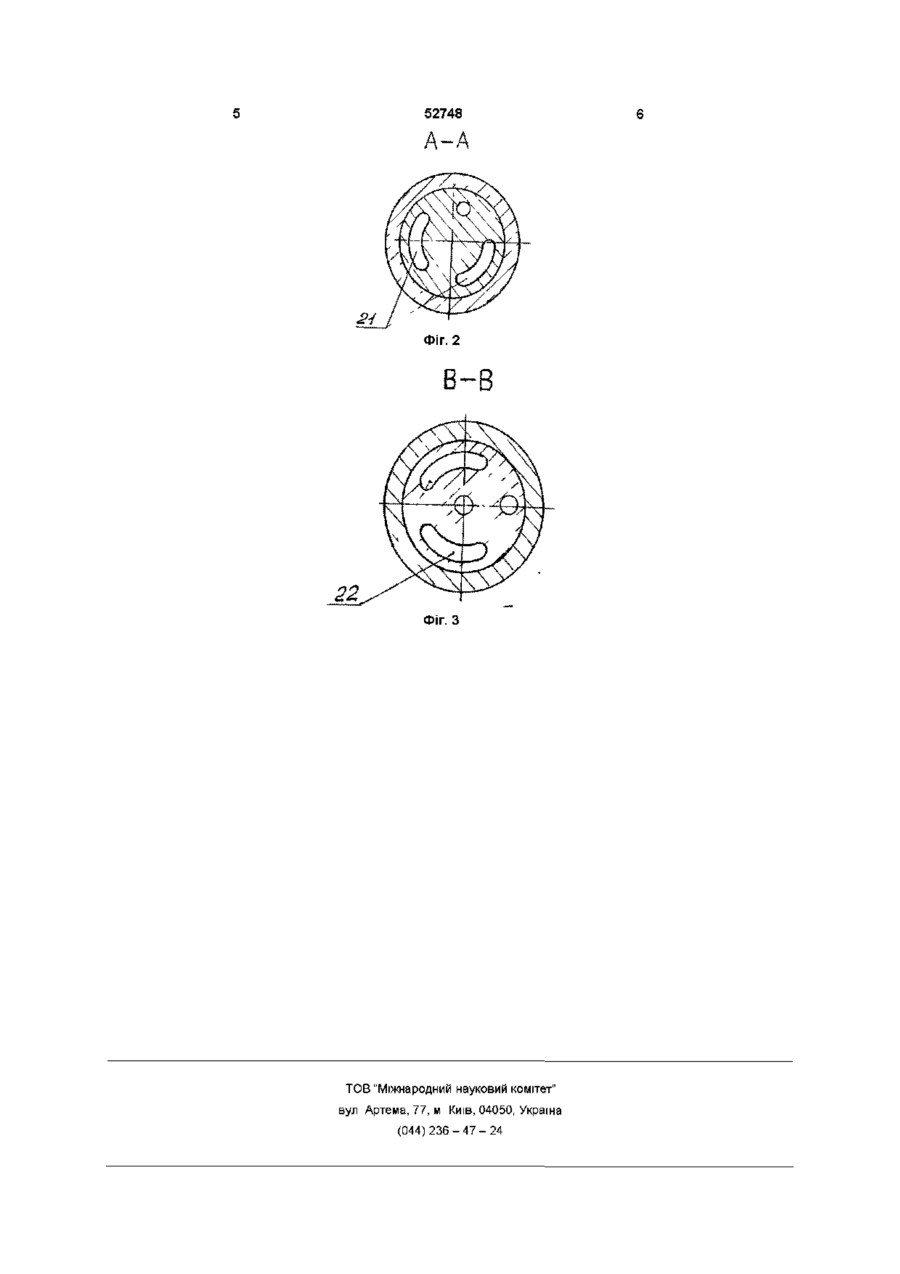

Дросель регулювальний, котрий містить корпус із вхідною і вихідною порожнинами, між якими розташований вузол дроселювання і ходовий гвинт, з'єднаний із вузлом дроселювання, який утворено з пучків трубок з торцевою заглушкою і пробкою з повздовжніми каналами, з'єднаними з ходовим гвинтом, який відрізняється тим, що торцева заглушка виконана у вигляді пучка трубок, з'єднаних між собою і встановлених з можливістю переміщення пучка трубок у повздовжніх каналах пробки, а у ВИХІДНІЙ порожнині встановлена тяга, яка з'єднана з гайкою, ходовим гвинтом та торцевою заглушкою Винахід відноситься до техніки пневмоавтоматики і може бути використаний в газовій і нафтовій промисловості Відомий дросель регулювальний, що містить корпус, у який вмонтується штуцер, складений з набору шайб, який утворює прямоточні канали уздовж корпуса Перша й остання шайби служать для повороту каналу на 180° ( див Збірник наукових праць УкрНДІГазу Питання надійності системи газопостачання України, Москва, ВНІЮНГ, 1981, с 6-8) Зменшуючи або збільшуючи КІЛЬКІСТЬ проміжних шайб, можна змінювати довжину каналу, а отже, регулювати опір дросельного пристрою Зменшуючи або збільшуючи діаметр отворів у шайбах, можна регулювати продуктивність дросельного пристрою Недостатком такого дроселя є те, що зміна довжини каналу, і як слідство, регулювання його опори, зв'язана із відключенням технологічної лінії і викидом газу з корпуса дросельного пристрою в атмосферу Це призводить до забруднення середовища природним газом, тимчасовому припиненню подачі газу і порушенню технологічного процесу Найбільше близьким аналогом-прототипом є дросель регулювальний по патенту Російської Федерації № 2013797м, кл 5G 05 Д 7/01, що містить корпус із вхідною і вихідною порожнинами, між якими розташований вузол, що дроселює, і регулюючий шток, з'єднаний із вузлом, що дроселює При цьому вузол, що дроселює, виконано у вигляді порожньої циліндричної пробки, а утворююча поверхня якої має подовжні і поперечні канали, з'єднані радіальними отворами Радіальні отвори розміщені в одній поперечній площині перетину пробки, а регулюючий шток оснащений отвором, що з'єднує-порожнину пробки з одним із радіальних отворів Пробка виконана у вигляді пучка трубок, з'єднаних торцевими заглушками Змінюючи положення штока щодо осі в поперечному напрямку і поєднуючи отвір штока з радіальними отворами пробки, можна змінювати довжину каналу, а, отже, і опір дроселя Недостатком відомого дроселя є порушення процесу гальмування потоку при ЗМІНІ ДОВЖИНИ каналу, а при цьому число поворотів потоку газу або зменшується, або збільшується Це призводить до зміни технологічного процесу, що виражається у відхиленнях від ізотермічного дроселювання Задачею даного винаходу є регулювання перепаду температур при дроселюванні тиску газу Для вирішення поставленої задачі в регулювальному дроселі, що містить корпус із вхідною і вихідною порожнинами, між якими розташований вузол дроселювання і ходовий гвинт, з'єднаний з вузлом, що дроселює, який створено із пучків тру о 00 ю 52748 бок з торцевою заглушкою і пробкою з повздовжними каналами, з'єднаними з ходовим гвинтом, стосовно винаходу, заглушка виконана у вигляді пучка трубок, з'єднаних між собою і встановлених з можливістю переміщення пучка трубок у повздовжніх каналах пробки, а у ВХІДНІЙ порожнині встановлена тяга, з'єднана з гайкою, ходовим гвинтом та заглушкою Зміна довжини каналу в запропонованому пристрої дроселя регулювального не впливає на характер гідравлічних втрат у дроселі, тому що число поворотів каналу залишається незмінним На фіг 1 зображено повздовжній розріз дроселя регулювального На фіг 2 і фіг 3 - поперечні розрізи торцевої заглушки і пробки, причому на фіг 2 січна площина проходить через канали, що з'єднують у пучок трубок із боку штуцера па вході, а на фіг 3 січна площина проходить через поперечні канали пробки, що з'єднують пучком із боку вихідного штуцера корпуса з вхідною і вихідною порожнинами Дросель регулювальний містить корпус 1, у якому між вхідною порожниною 2 і вихідною порожниною 3 розміщені вузол, що дроселює, викопаний у виді пучка трубок 5 і пробки з повздовжніми каналами перемінного перетину 4, установлених із можливістю переміщення пучка трубок у каналах пробки, які впираються в торцеві заглушки 6 і 7 Гайки 8 і ходовий гвинт 9 розміщені в обечайці 10, що одним кінцем впирається в торцеву заглушку 7, а іншим у заглушку 11, у ТІЛІ якої розміщений опорний підшипник 12 і вузол ущільнення 13 Заглушка 11 до корпуса 1 кріпиться за допомогою шпильок 14 і гайок 15, а ущільнення між ними забезпечується прокладкою 16 3 гайкою 8 сполучений штифт 17, що входить у паз 18 обечайці 10, забезпечуючи гайці 8 повздовжнє переміщення Від поперечного і повздовжнього переміщення торцеву заглушку 7 утримує стопор 19 Гайка 8 з'єднана тягою 20 із торцевою заглушкою 6 Для зміни пото14 & № 9 Я 8 ку газу на 180° в заглушках виконані горизонтальні сполучні канали 21, 22 Пристрій працює наступним чином При входженні потоку газу в канали вузла, що дроселює, через великий гідравлічний опір і гальмування потоку газу, що викликається зміною напрямку руху, у торцевих заглушках 6 і 7 спрацьовується необхідна частина тиску Температурний перепад потоку газу на виході вузла, що дроселює, досягається не тільки за рахунок гідравлічних утрат на тертя в каналах вузла, що дроселює, але і внаслідок його гальмування в торцевих заглушках 6 і 7 при ЗМІНІ В НИХ напрямку руху потоку газу на 180° Регулювання гідравлічного опору виконується обертанням ходового гвинта 9 При цьому гайка 8 одержить повздовжнє вісьовє переміщення, атому що вона з'єднана тягою 20 із торцевою заглушкою 6, то й остання буде переміщатися і призводити до повздовжнього осьового переміщення пучка трубок 5 у каналах пробки 4, змінюючи довжину каналів вузла, що дроселює Характер гідравлічних втрат у дроселі в цьому випадку залишається незмінним Зменшення температурного перепаду робочого середовища на виході досягається теплообміном між потоками робочого середовища в суміжних каналах і за рахунок зміни довжини повздовжніх каналів Позитивний ефект від застосування пристрою полягає в регулюванні довжини каналів дроселя і перепаду температур газового потоку за рахунок незмінності характеру гідравлічних утрат у всьому діапазоні регулювання дроселя Використання винаходу дозволить скоротити метало витрати на облаштування газових і нафтових промислів знизити витрату інгібітору пдратоутворення при видобутку нафти і газу 20 і9 7 Фіг. 1 4 5 52748 A - A Фіг. 2 Фіг. З ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
