Витратомір і термочутливий дросель

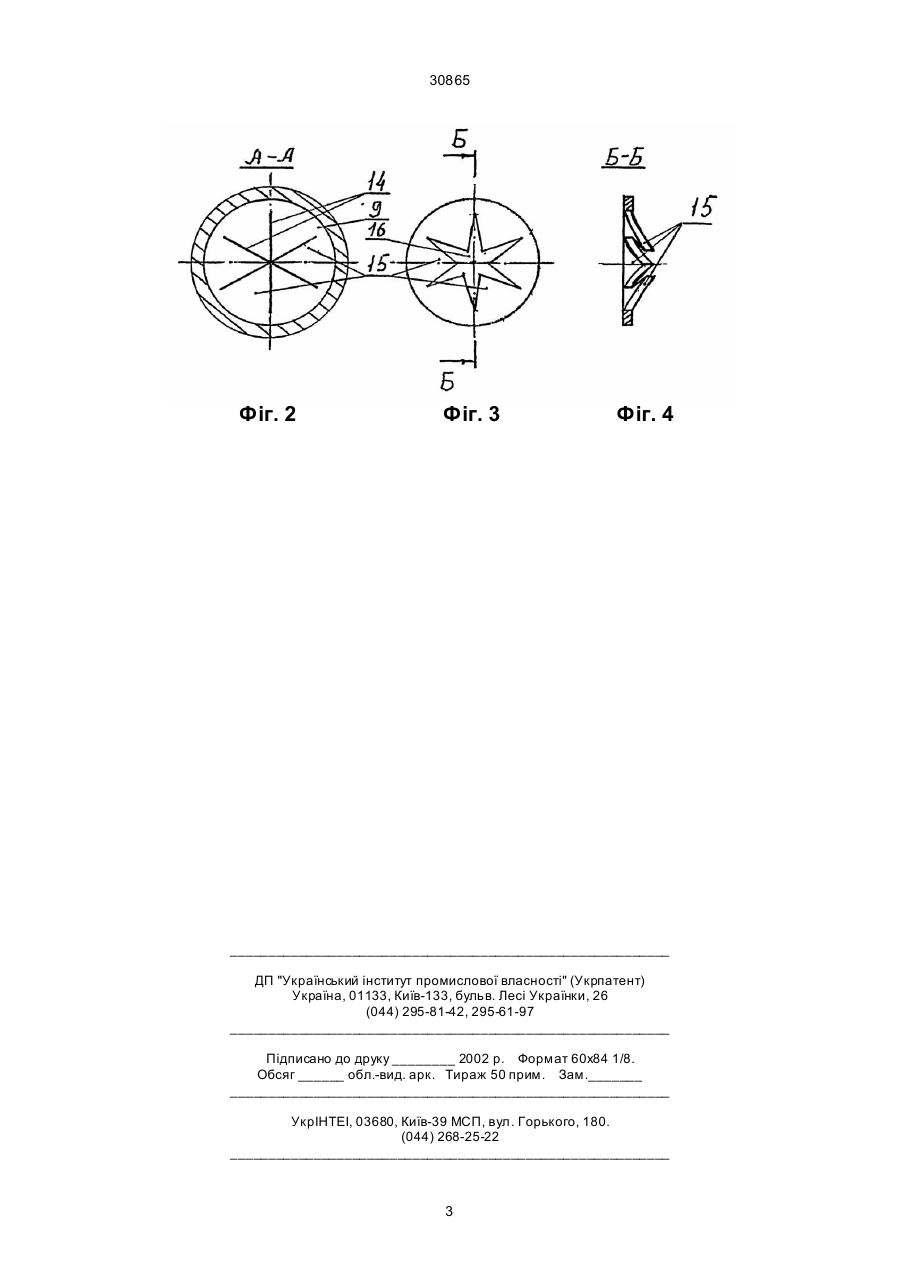

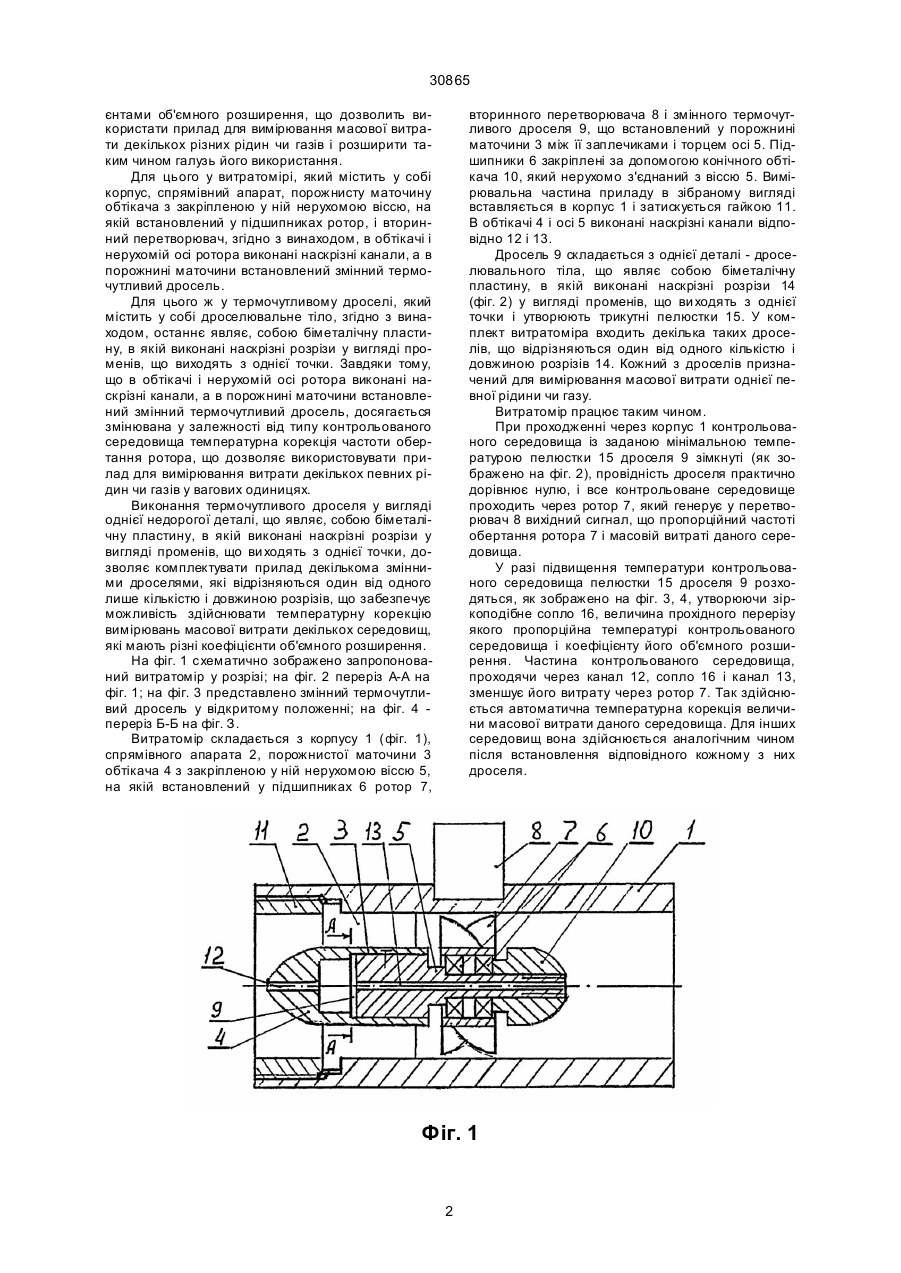

1. Витратомір, який містить у собі корпус, спрямівний апарат, порожнисту маточину обтікача з закріпленою у ній нерухомою віссю, на якій вста 30865 єнтами об'ємного розширення, що дозволить використати прилад для вимірювання масової витрати декількох різних рідин чи газів і розширити таким чином галузь його використання. Для цього у витратомірі, який містить у собі корпус, спрямівний апарат, порожнисту маточину обтікача з закріпленою у ній нерухомою віссю, на якій встановлений у підшипниках ротор, і вторинний перетворювач, згідно з винаходом, в обтікачі і нерухомій осі ротора виконані наскрізні канали, а в порожнині маточини встановлений змінний термочутливий дросель. Для цього ж у термочутливому дроселі, який містить у собі дроселювальне тіло, згідно з винаходом, останнє являє, собою біметалічну пластину, в якій виконані наскрізні розрізи у вигляді променів, що виходять з однієї точки. Завдяки тому, що в обтікачі і нерухомій осі ротора виконані наскрізні канали, а в порожнині маточини встановлений змінний термочутливий дросель, досягається змінювана у залежності від типу контрольованого середовища температурна корекція частоти обертання ротора, що дозволяє використовувати прилад для вимірювання витрати декількох певних рідин чи газів у вагових одиницях. Виконання термочутливого дроселя у вигляді однієї недорогої деталі, що являє, собою біметалічну пластину, в якій виконані наскрізні розрізи у вигляді променів, що ви ходять з однієї точки, дозволяє комплектувати прилад декількома змінними дроселями, які відрізняються один від одного лише кількістю і довжиною розрізів, що забезпечує можливість здійснювати температурну корекцію вимірювань масової витрати декількох середовищ, які мають різні коефіцієнти об'ємного розширення. На фіг. 1 схематично зображено запропонований витратомір у розрізі; на фіг. 2 переріз А-А на фіг. 1; на фіг. 3 представлено змінний термочутливий дросель у відкритому положенні; на фіг. 4 переріз Б-Б на фіг. З. Витратомір складається з корпусу 1 (фіг. 1), спрямівного апарата 2, порожнистої маточини 3 обтікача 4 з закріпленою у ній нерухомою віссю 5, на якій встановлений у підшипниках 6 ротор 7, вторинного перетворювача 8 і змінного термочутливого дроселя 9, що встановлений у порожнині маточини 3 між її заплечиками і торцем осі 5. Підшипники 6 закріплені за допомогою конічного обтікача 10, який нерухомо з'єднаний з віссю 5. Вимірювальна частина приладу в зібраному вигляді вставляється в корпус 1 і затискується гайкою 11. В обтікачі 4 і осі 5 виконані наскрізні канали відповідно 12 і 13. Дросель 9 складається з однієї деталі - дроселювального тіла, що являє собою біметалічну пластину, в якій виконані наскрізні розрізи 14 (фіг. 2) у вигляді променів, що ви ходять з однієї точки і утворюють трикутні пелюстки 15. У комплект витратоміра входить декілька таких дроселів, що відрізняються один від одного кількістю і довжиною розрізів 14. Кожний з дроселів призначений для вимірювання масової витрати однієї певної рідини чи газу. Витратомір працює таким чином. При проходженні через корпус 1 контрольованого середовища із заданою мінімальною температурою пелюстки 15 дроселя 9 зімкнуті (як зображено на фіг. 2), провідність дроселя практично дорівнює нулю, і все контрольоване середовище проходить через ротор 7, який генерує у перетворювач 8 вихідний сигнал, що пропорційний частоті обертання ротора 7 і масовій витраті даного середовища. У разі підвищення температури контрольованого середовища пелюстки 15 дроселя 9 розходяться, як зображено на фіг. 3, 4, утворюючи зіркоподібне сопло 16, величина прохідного перерізу якого пропорційна температурі контрольованого середовища і коефіцієнту його об'ємного розширення. Частина контрольованого середовища, проходячи через канал 12, сопло 16 і канал 13, зменшує його витрату через ротор 7. Так здійснюється автоматична температурна корекція величини масової витрати даного середовища. Для інших середовищ вона здійснюється аналогічним чином після встановлення відповідного кожному з них дроселя. Фіг. 1 2 30865 Фіг. 2 Фіг. 3 Фіг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 3
