Дросель

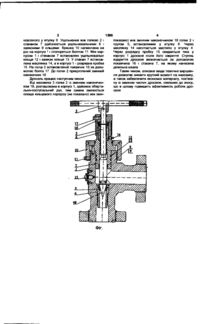

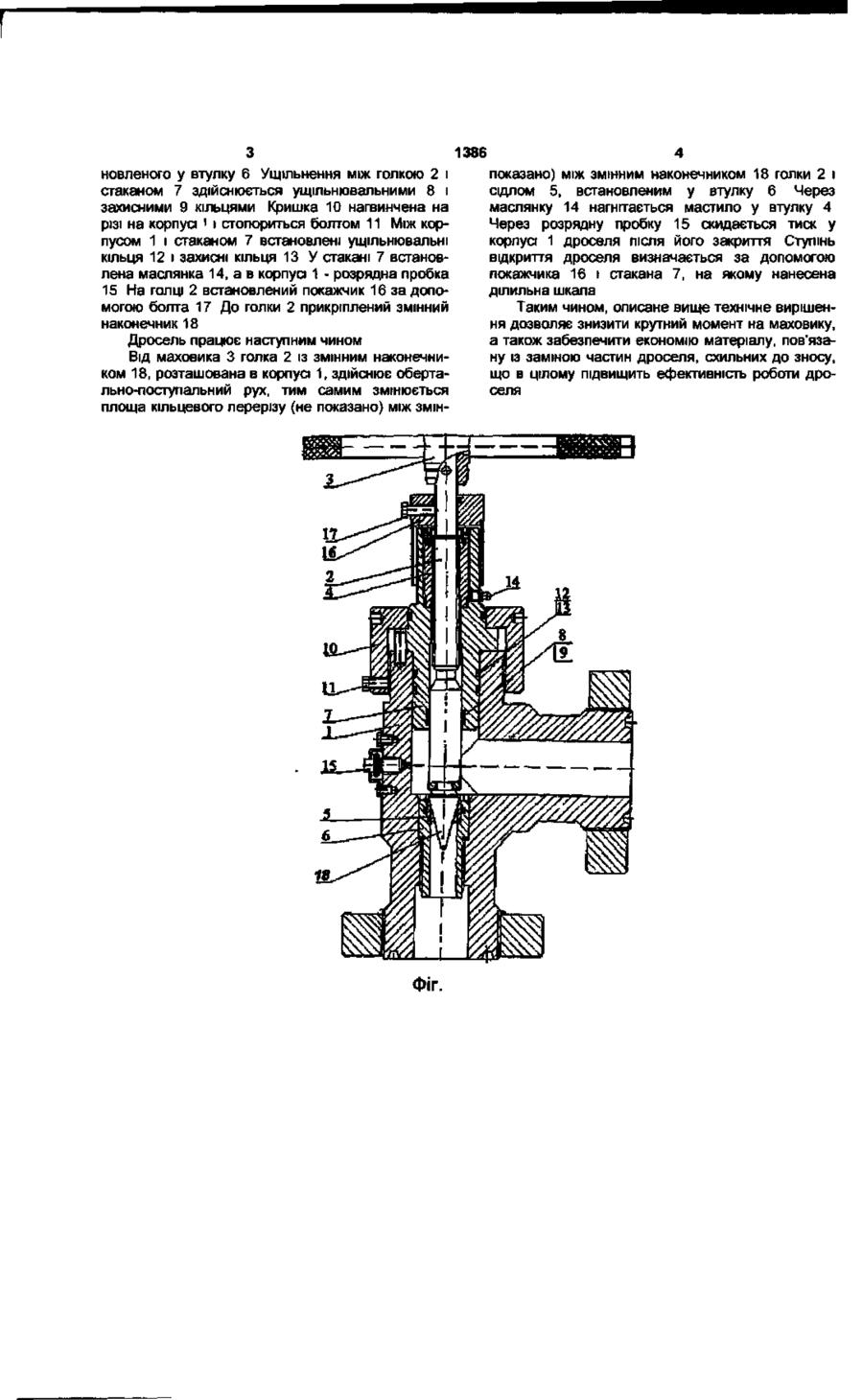

1. Дросель, що містить корпус з стаканом і голкою, ущільнювальні і захисні кільця, встанов лені між стаканом і голкою, який відрізняється тим, що у голці додатково встановлений змінний наконечник, а між голкою і стаканом встановлене щонайменше одне ущільнювальне та одне захисне кільце круглого перерізу. 2. Дросель за п. 1, який відрізняється тим, що на голці додатково встановлений покажчик. 3. Дросель за п. 1, який відрізняється тим, що стакан додатково обладнаний ділильною шкалою. Корисна модель стосується виробництва трубопровідної арматури високого тиску, гирлового і фонтанного устаткування для видобутку нафти та газу, а саме конструкцій дроселів, призначених для регулювання роботи нафтових і газових свердловин. Відомо дросель (ВАТ «Турбогаз» кресл. 324.06.00.000), прийнятий за прототип, що складається з корпусу зі стаканом і голкою, ущільнювальних і захисних кілець, встановлених між стаканом і голкою. Недоліком прототипу є великий крутний момент на маховику і необхідність заміни голки внаслідок зносу робочої її частини, що істотно знижує ефективність використання даного дроселя. В основу корисної моделі поставлена задача підвищення ефективності роботи дроселя шляхом зниження крутного моменту на маховику, а також надання можливості робочої частини голки. Поставлена задача вирішується тим, що дросель, що містить корпус з стаканом і голкою, ущільнювальні і захисні кільця, встановлені між стаканом і голкою, відповідно до корисної моделі, у голці встановлений змінний наконечник, а між голкою і стаканом встановлене щонайменше одне ущільнювальне та одне захисне кільце круглого перерізу. На голці додатково встановлений покажчик. Стакан додатково обладнаний ділильною шкалою. У процесі роботи дроселя (розробки ВАТ «Турбогаз» кресл. 324.06.00.000) відбувається знос робочої частини голки, що знаходиться у безпосередньому контакті з робочим середовищем, в якому містяться тверді мікрочастинки. При зносі робочої частини голки виникає необхідність заміни голки цілком. Щоб уникнути цього, у даному технічному вирішенні голка обладнана змінним наконечником, який знаходиться у контакті з робочим середовищем. При зносі змінного наконечника здійснюють його заміну, що забезпечить економію матеріалу порівняно із заміною голки цілком. Крім цього, при використанні як ущільнення між голкою і стаканом ущільнювальних кілець шевронного перерізу необхідно забезпечити їх затискання, використовуючи при цьому затискні елементи. Однак це зусилля, спрямоване на затискання ущільнювальних кілець шевронного перерізу, діє на голку, що збільшує крутний момент на маховику і відповідно знижує ефективність роботи дроселя у цілому. Щоб уникнути цього, у запропонованому технічному вирішенні для ущільнення між голкою і стаканом застосовуються ущільнювальні кільця круглого перерізу з плоскими захисними кільцями, що не потребує додаткового затиску і відповідно підвищення крутного моменту на маховику, і, відповідно, підвищує ефективність роботи дроселя. Фіг. - поздовжній розріз дроселя. Дросель містить такі деталі: Корпус І, голку 2, сполучену з маховиком 3 і встановлену з можливістю здійснювати обертально-поступальний рух за допомогою трапецеїдальної різі (не показана) через втулку 4, сідла 5, вста
