З’єднувач для електричного підключення дросель-трансформатора

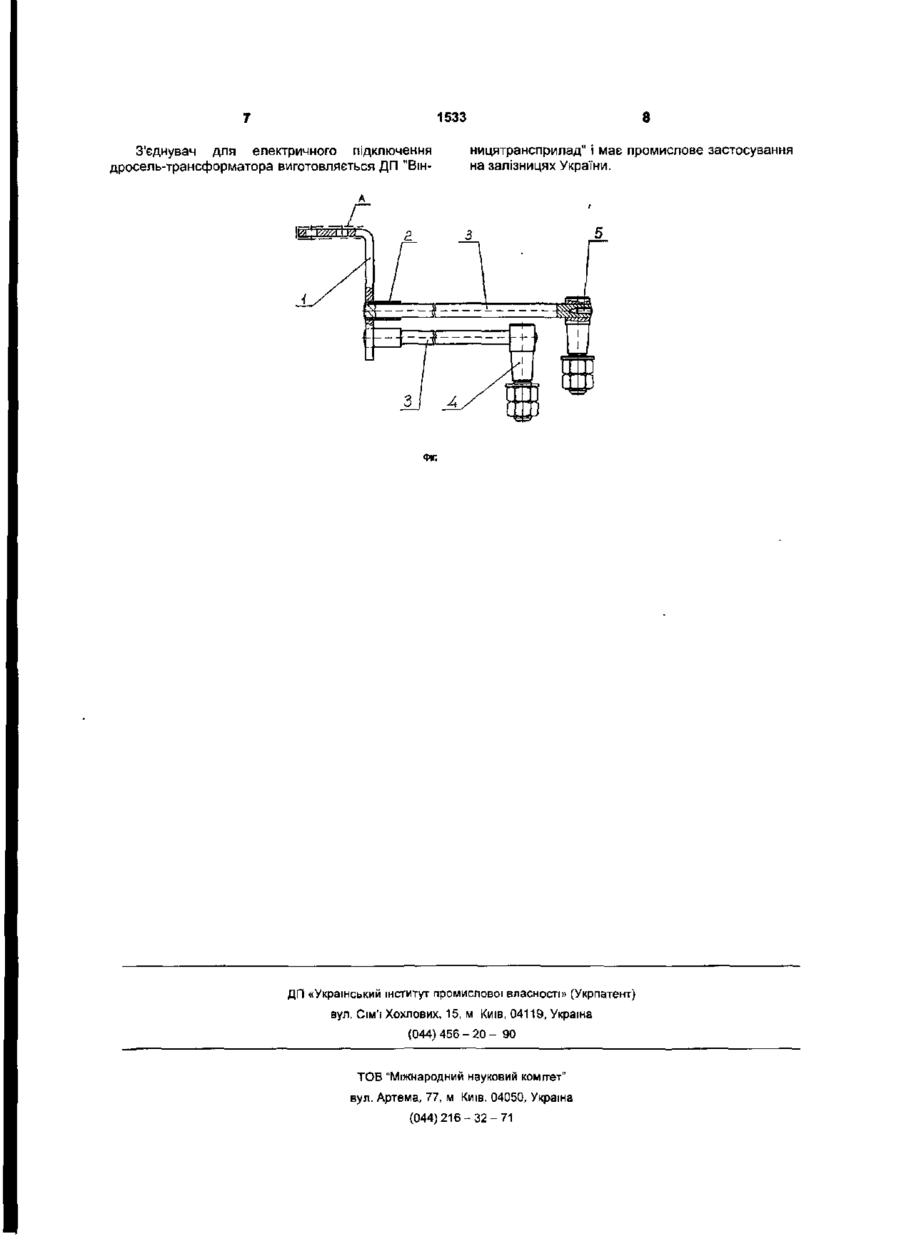

З'єднувач для електричного підключення дро сель-трансформатора в рейкове коло, що складається з мідного проводу, наконечника, виготовленого з мідної шини, та штепселя, який відрізняється тим, що містить сталевий наконечник, поверхня якого в місці підключення до дроселя-трансформатора покрита міддю і олов'яносвинцевим припоєм, та сталевий канат, один кінець якого впресований у манжету та приварений до наконечника, другий - з'єднаний зварюванням з болтом-штепселем і клином. З'єднувач для електричного підключення дросель-трансформатора застосовується на залізничному транспорті і призначений для підключення дросель-трансформатора в рейкове коло і створення електричного з'єднання складових частин ізольованих стрілочно-колійних секцій, безстрілочних ділянок і колій з метою пропуску перемінного тягового струму в обхід ізолюючих стиків на електрифікованих залізницях ВІДОМІ конструкції з'єднувачів для електричного підключення дросель-трансфор мато рів у рейкове коло, які мають наконечник із циліндричними отворами для кріплення до дросельтрансформатора, мідний провід і штепсель. Конструкція цих з'єднувачів наведена в технічній літературі "Монтаж пристроїв залізничної автоматики і телемеханіки", автори Є.Е. Асе, А.Я. Гончаров, В.В. Паличев, видання друге перероблене і доповнене, Москва, "Транспорт", 1988р. Аналогом з'єднувача для електричного підключення дросель-трансформатора в рейкове коло на електрифікованих залізницях є пристрій, описаний у вище вказаній технічній літературі, він містить штепсель, виготовлений з сталі, наконечник - з мідної шини, мідний провід, який опресований всередині загнутої полиці наконечника. Основний недолік такої конструкції: - відсутність стабільного електричного контакту струмонесучих елементів, через ненадійне з'єднання проводу в наконечнику, - висока вартість виробу через застосування наконечника виготовленого з мідної шини і мідного проводу. В основу корисної моделі поставлено завдання забезпечення стабільного електричного контакту струмонесучих елементів і зниження вартості виробу. Технічний результат досягається за рахунок застосування сталевого наконечника, що має покриття міддю і олов'яно-свинцевим припоєм та сталевого каната . Перелік фігур: Фіг. - загальний вид з'єднувача для електричного підключення дросель - трансформатора. З'єднувач для електричного підключення дросель-трансформатора складається з наконечника 1, манжета 2, каната 3, болт - штепселя 4 з отвором для встановлення каната 3. Сталевий наконечник має отвори для його кріплення до дросель трансформатора, а також отвори для встановлення манжета з канатом. Один кінець каната опресований у манжеті, манжета вставлена в отвір наконечника і приварена до нього, другий кінець каната закріплений клином 5 в отворі болт - штепселя і приварений до нього. Для забезпечення стабільного електричного контакту поверхня А наконечника покрита міддю і олов'яно - свинцевим припоєм. З'єднувач кріпиться одним кінцем до дросель трансформатору , другим кінцем кріпиться до рейок. СО со 1533 З'єднувач для електричного підключення дросель-трансформатора виготовляється ДП "Він 8 ницятрансприлад" І має промислове застосування на залізницях України. Фіг: ДП «Український інститут промислової власності» (Укрпатент) вуп. Сім'ї ХОХЛОВИХ, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м Київ. 04050, Україна (044)216-32-71
