Подрібнювач грубих кормів

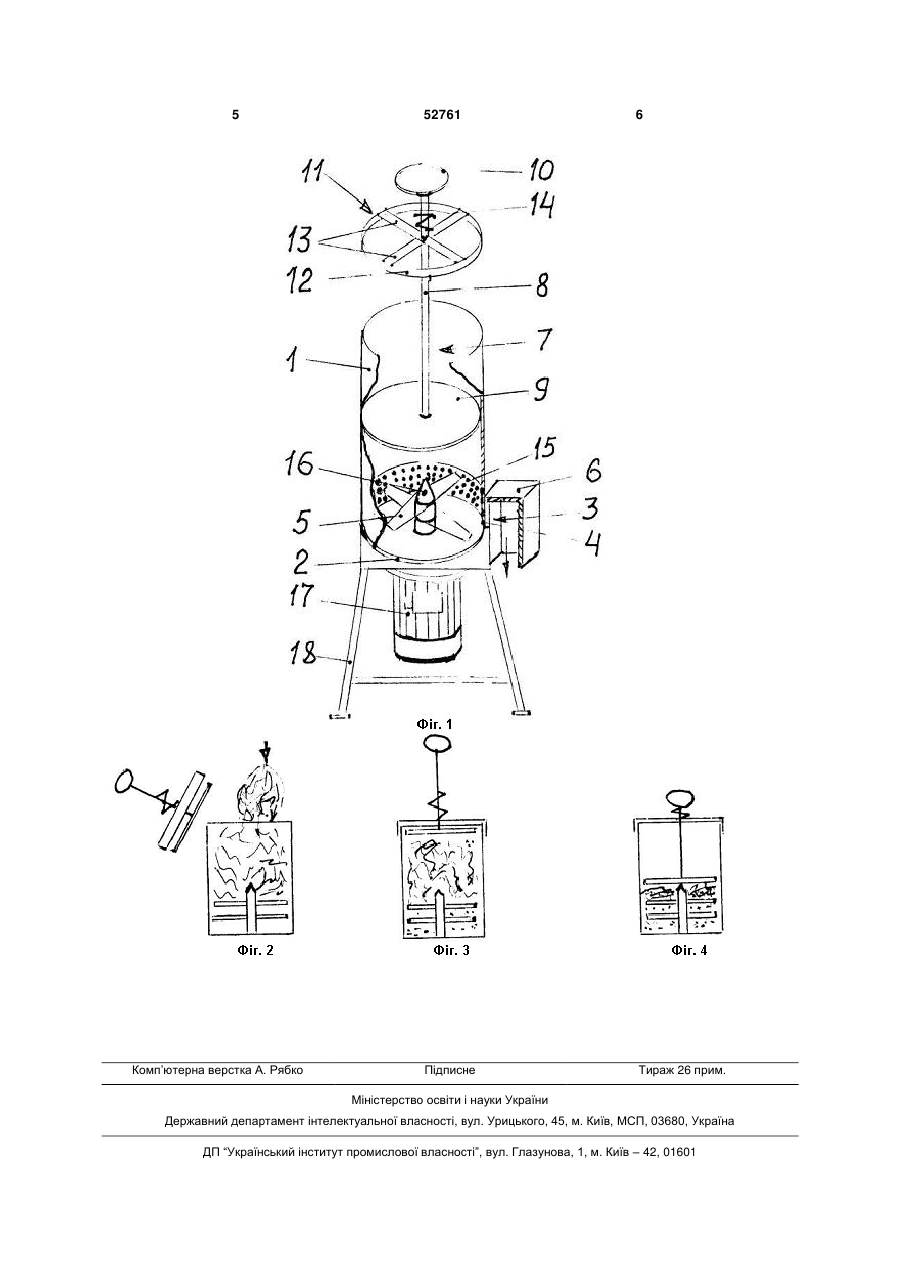

1. Подрібнювач грубих кормів, що включає корпус з розміщеним у його нижній частині вікном, закритим решіткою, ножовий ротор в корпусі, вивантажувальний патрубок, який відрізняється тим, що подрібнювач споряджено пристроєм для 3 строєм для проштовхування корму до ножового ротора у вигляді прикріпленого до штока диска, меншого за діаметром від внутрішнього діаметра циліндричного корпуса, причому шток розміщено в отворі знімної кришки корпуса і має прикріплену на його іншому кінці ручку, причому між кришкою та ручкою на штоці розміщена циліндрична пружина, а кришка виконана у вигляді обруча з хрестовиною, що має отвір у центрі для штока. Крім того, решітка виконана у вигляді прикріпленого всередині корпуса циліндричного решета, а на верху ножового ротора прикріплено конус - обмежувач руху штока в корпусі. Завдяки тому, що подрібнювач має кришку з пристроєм для проштовхування корму в корпусі, досягається надійна подача грубого корму на ножовий ротор, швидке подрібнення корму при взаємодії його з ножами та циліндричним ситом, та, відповідно, підвищується продуктивність та надійність подрібнювача. Наявність пружини на штоці запобігає взаємопошкодженню ножів та диска. Виконання кришки у вигляді обруча з хрестовиною дозволяє візуально полегшити одягання кришки на верх корпуса після завантаження останнього кормом та зменшити вагу кришки. Наявність конуса дозволяє залишатися в надножовому просторі між ножовим ротором та диском - шару не подрібненого сіна, який запобігає можливому контакту рук робітника з ножовим ротором при завантаженні сіна. Приклад реалізації корисної моделі пояснюється кресленнями, де: Фіг.1 - схематичний вигляд подрібнювача з пристроєм для проштовхування корму, Фіг.2 - показано схематично завантаження корму в подрібнювач, Фіг.3 - початок дії подрібнювача та пристрою, Фіг.4 - момент закінчення дії пристрою. Подрібнювач грубих кормів включає корпус 1 у вигляді вертикально розміщеного циліндра з дни 52761 4 щем 2. В нижній частині корпуса 1 є вікно 3, закрите решіткою 4, ножовий ротор 5 та вивантажувальний патрубок 6 навпроти вікна 3. В корпусі 1 розміщено пристрій 7 для проштовхування корму в корпусі. Пристрій 7 складається із прикріпленого до штока 8 диска 9, меншого за діаметром від внутрішнього діаметра циліндричного корпуса 1. На іншому кінці штока 8 прикріплена ручка 10, а сам шток розміщено в отворі по центру знімної кришки 11. Знімна кришка 11 виконана у вигляді обруча 12 з прикріпленою до нього хрестовиною 13, що має отвір у центрі для штока 8. На штоці 8 між кришкою 11 та ручкою 10 розміщена пружина 14. Решітка 4 виконана у вигляді циліндричного решета 15, прикріпленого всередині до корпуса 1. Частина прикріпленого до корпуса 1 решета 15 служить декою. Крім того, зверху ножового ротора 5 прикріплено конус-обмежувач 16 руху штока 8 з диском 9 в корпусі 1. Ножовий ротор 5 має привод 17, а сам подрібнювач встановлено на підставці 18. Подрібнювач працює таким чином. Спочатку знімають пристрій 7 з корпуса подрібнювача, завантажують корпус 1 сіном (Фіг.2), потім встановлюють пристрій 7 на корпусі 1 (Фіг.3) та включають привод 17. Після розгону ножового ротора 5 починають, натискуючи на ручку 10, подавати диском 9 масу корму на ножовий ротор 5, де вона подрібнюється при взаємодії ножів та деки. Подрібнена маса через решітку 4 та вивантажувальний патрубок 6 поступає в тару, наприклад, мішок. Після того, як диск 9 впреться в конус - обмежувач 16, дають подрібнювачу деякий час, щоб додробити сіно в корпусі 1, після чого пристрій 7 знімають, завантажують корпус сіном і цикл повторюється. При цьому привід 17 працює, бо в надножовому просторі (на висоту конуса 16) лежить шар не подрібненого сіна, який не дає подрібненим часточкам розлітатись за межі корпуса та запобігає можливості контакту рук робітника з ножовим ротором при завантаженні сіна. 5 Комп’ютерна верстка А. Рябко 52761 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
