Валковий подрібнювач кормів
Номер патенту: 52760
Опубліковано: 10.09.2010
Автори: Дешко Віталій Іванович, Ткач Віктор Васильович, Ямпольський Сергій Миколайович, Кузьменко Володимир Федорович, Лук'янець Василь Олександрович, Савенко Микола Ничипорович
Формула / Реферат
1. Валковий подрібнювач кормів, що включає закріплені на рамі два паралельно встановлені рифлені валки, подавальний транспортер та розрізнювальний робочий орган, який відрізняється тим, що між кінцем подавального транспортера та валком подрібнювача розміщено встановлений під кутом до вертикалі лоток на довжину валка, а над лотком розміщений розрізнювальний робочий орган у вигляді шнека з двома спіралями з протилежною навивкою, причому шнек закріплено на консольній рамі з можливістю регулювання його по висоті та переміщення вздовж консольної рами.
2. Валковий подрібнювач за п. 1, який відрізняється тим, що лоток виконано зігнутим по формі шнека, а спіраль виконана двозаходною.
Текст

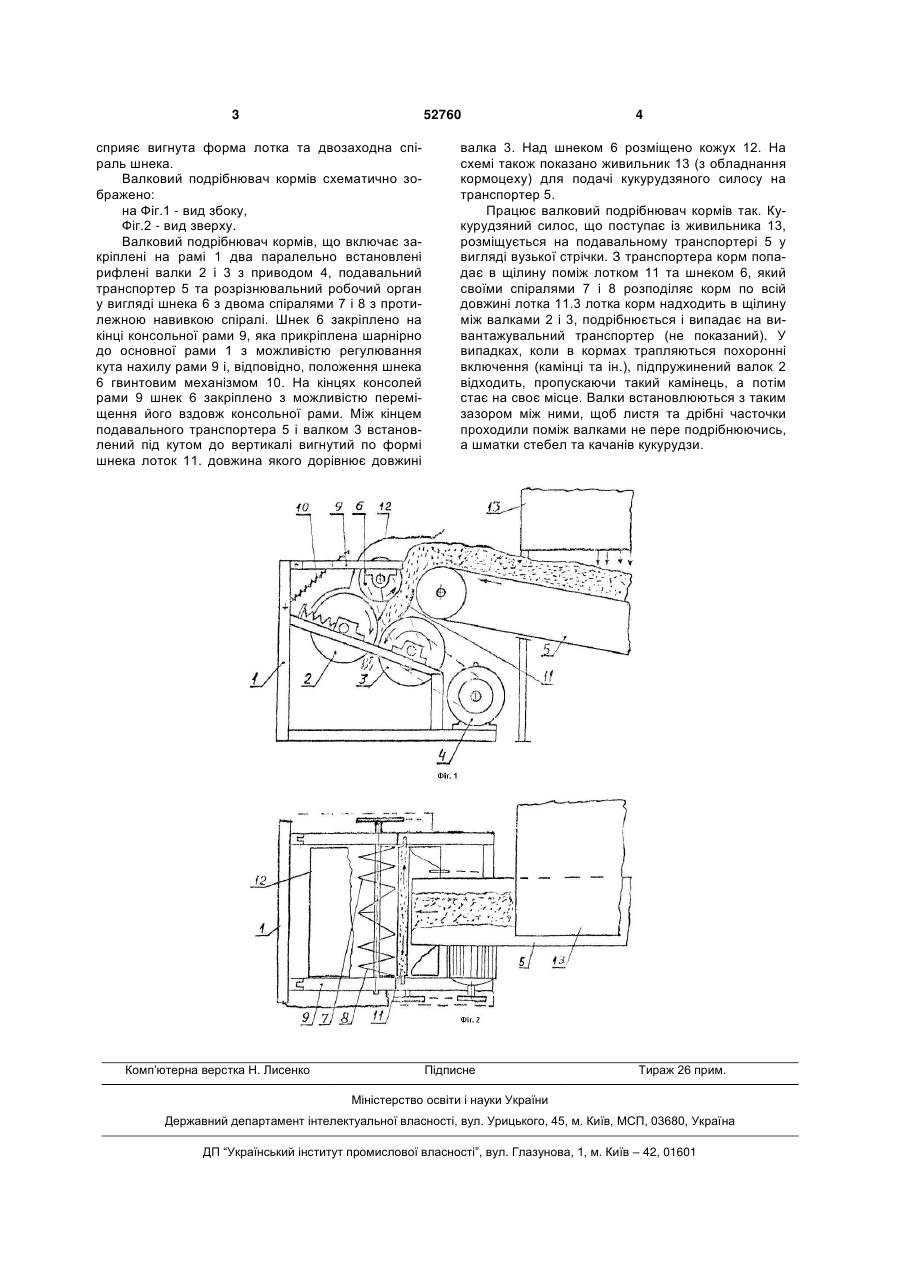

1. Валковий подрібнювач кормів, що включає закріплені на рамі два паралельно встановлені рифлені валки, подавальний транспортер та роз 3 52760 сприяє вигнута форма лотка та двозаходна спіраль шнека. Валковий подрібнювач кормів схематично зображено: на Фіг.1 - вид збоку, Фіг.2 - вид зверху. Валковий подрібнювач кормів, що включає закріплені на рамі 1 два паралельно встановлені рифлені валки 2 і 3 з приводом 4, подавальний транспортер 5 та розрізнювальний робочий орган у вигляді шнека 6 з двома спіралями 7 і 8 з протилежною навивкою спіралі. Шнек 6 закріплено на кінці консольної рами 9, яка прикріплена шарнірно до основної рами 1 з можливістю регулювання кута нахилу рами 9 і, відповідно, положення шнека 6 гвинтовим механізмом 10. На кінцях консолей рами 9 шнек 6 закріплено з можливістю переміщення його вздовж консольної рами. Між кінцем подавального транспортера 5 і валком 3 встановлений під кутом до вертикалі вигнутий по формі шнека лоток 11. довжина якого дорівнює довжині Комп’ютерна верстка Н. Лиcенко 4 валка 3. Над шнеком 6 розміщено кожух 12. На схемі також показано живильник 13 (з обладнання кормоцеху) для подачі кукурудзяного силосу на транспортер 5. Працює валковий подрібнювач кормів так. Кукурудзяний силос, що поступає із живильника 13, розміщується на подавальному транспортері 5 у вигляді вузької стрічки. З транспортера корм попадає в щілину поміж лотком 11 та шнеком 6, який своїми спіралями 7 і 8 розподіляє корм по всій довжині лотка 11.3 лотка корм надходить в щілину між валками 2 і 3, подрібнюється і випадає на вивантажувальний транспортер (не показаний). У випадках, коли в кормах трапляються похоронні включення (камінці та ін.), підпружинений валок 2 відходить, пропускаючи такий камінець, а потім стає на своє місце. Валки встановлюються з таким зазором між ними, щоб листя та дрібні часточки проходили поміж валками не пере подрібнюючись, а шматки стебел та качанів кукурудзи. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюRoller feed shredder
Автори англійськоюDeshko Vitalii Ivanovych, Tkach Viktor Vasyliovych, Lukianets Vasyl Oleksandrovych, Kuzmenko Volodymyr Fedorovych, Savenko Mykola Nychyporovych, Yampolskyi Serhii Mykolaiovych
Назва патенту російськоюВалковый измельчитель кормов
Автори російськоюДешко Виталий Иванович, Ткач Виктор Васильевич, Лукьянец Василий Александрович, Кузьменко Владимир Федорович, Савенко Николай Никифорович, Ямпольский Сергей Николаевич
МПК / Мітки
МПК: B02C 4/02, A01D 43/00
Мітки: кормів, валковий, подрібнювач
