Подрібнювач кормів

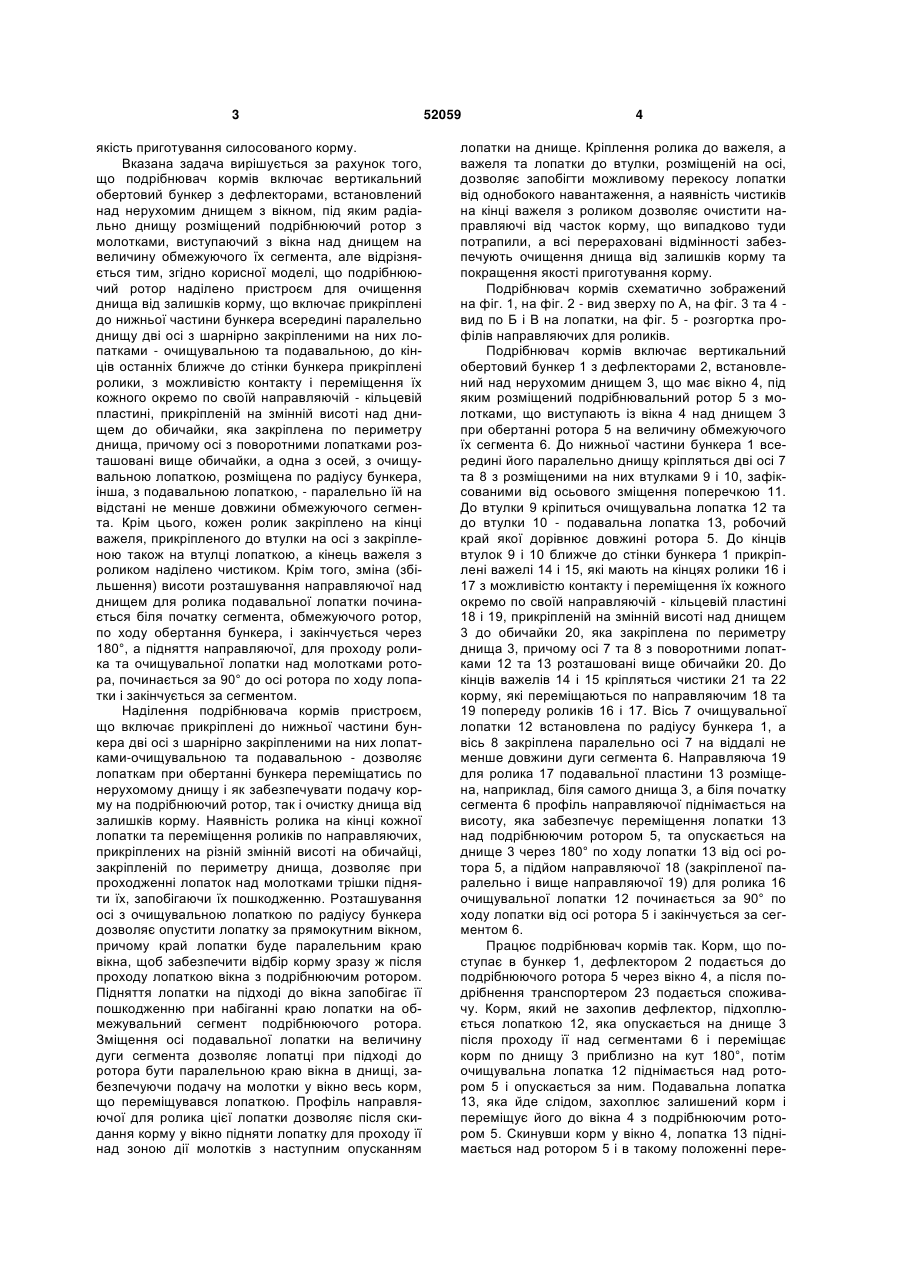

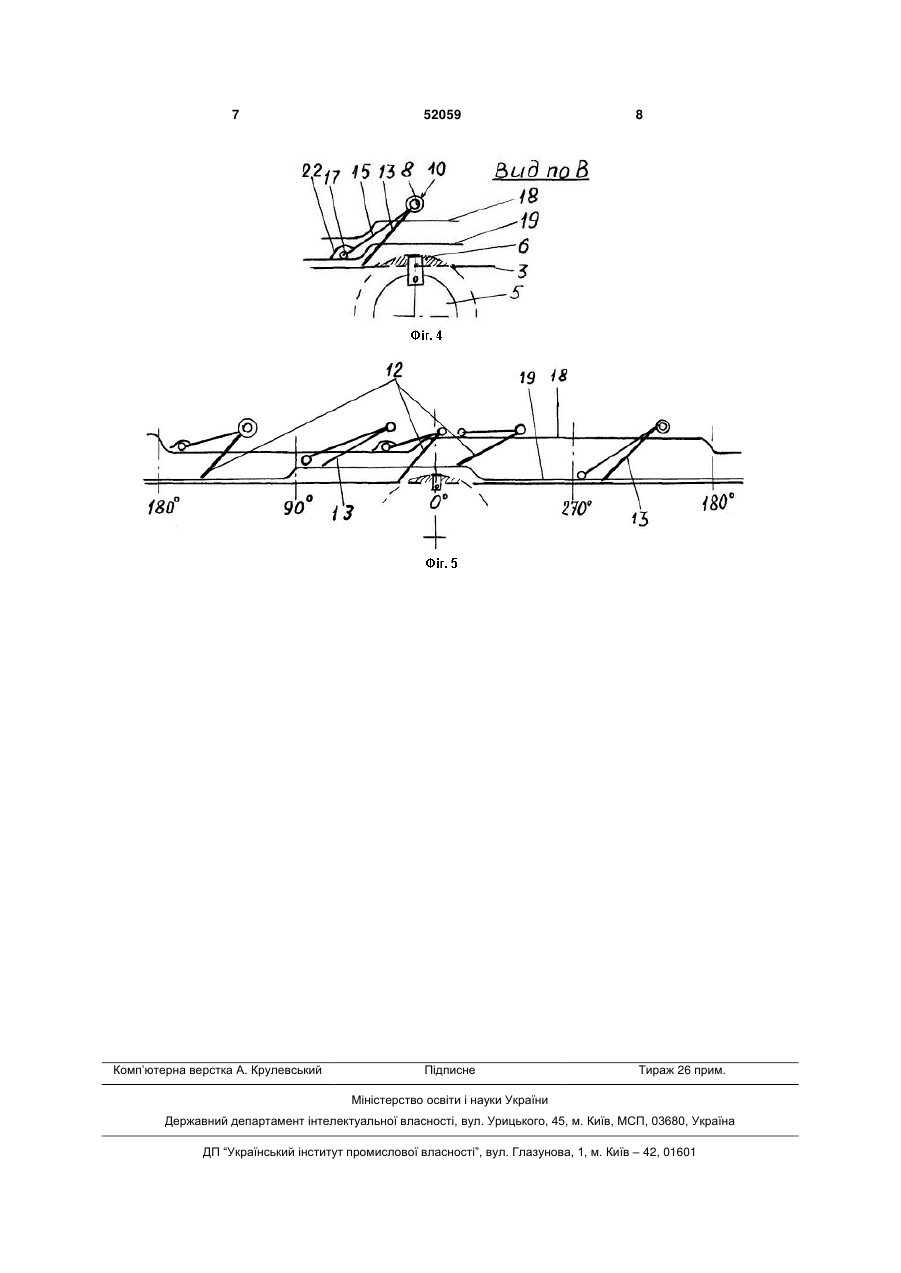

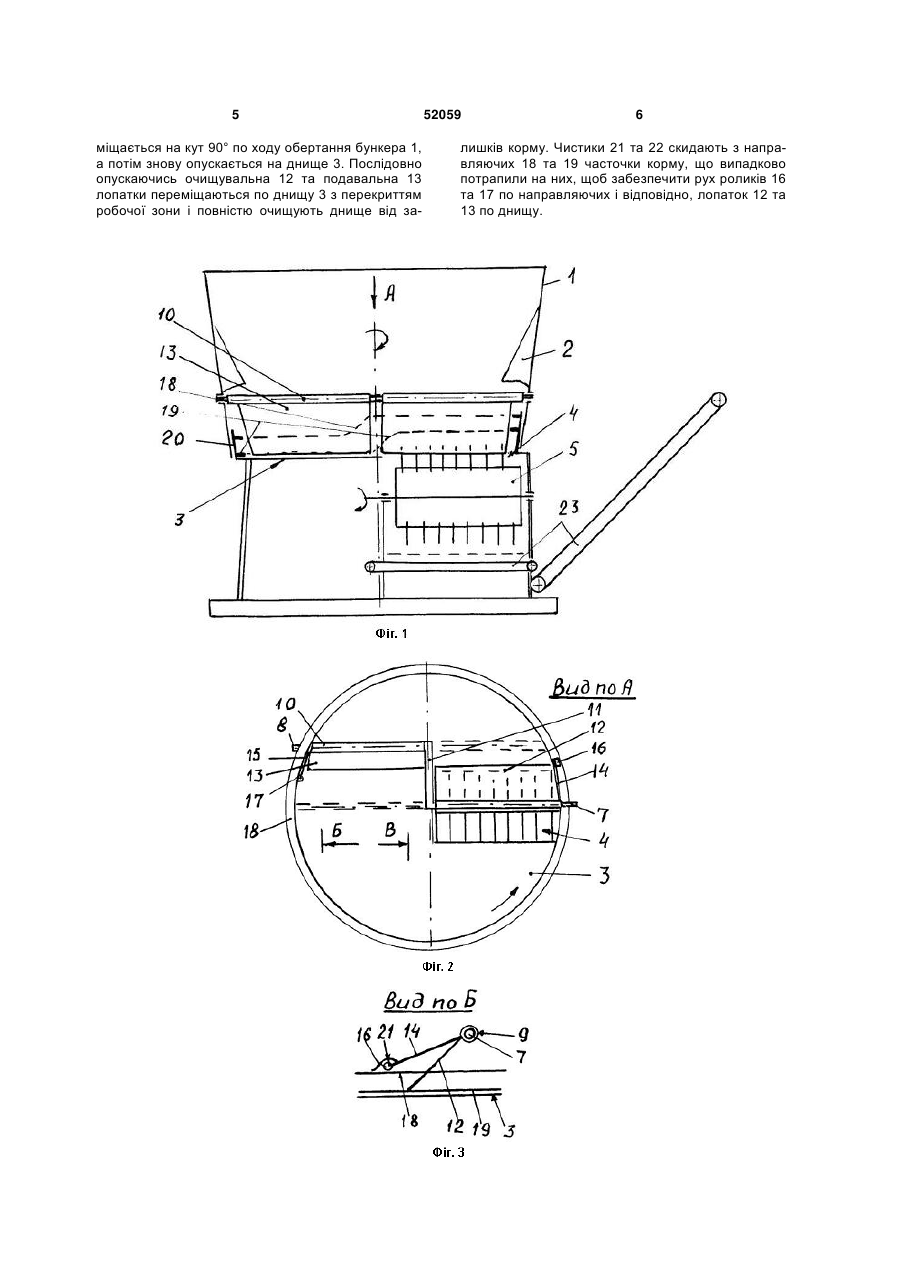

1. Подрібнювач кормів, що включає вертикальний обертовий бункер з дефлекторами на його стінці, встановлений над нерухомим днищем, що має вікно, під яким радіально днищу розміщений подрібнювальний ротор з молотками, що виступають із вікна над днищем при обертанні ротора на величину обмежуючого їх сегмента, який відрізняється тим, що подрібнювач кормів оснащено пристроєм для очищення днища від залишків корму, що включає прикріплені до нижньої частини бункера всередині нього паралельно днищу дві осі з шарнірно закріпленими на них лопатками - очищувальною та подавальною, до кінців останніх ближче до стінки бункера прикріплені ролики, з можливістю контакту і переміщення їх кожного U 2 (19) 1 3 якість приготування силосованого корму. Вказана задача вирішується за рахунок того, що подрібнювач кормів включає вертикальний обертовий бункер з дефлекторами, встановлений над нерухомим днищем з вікном, під яким радіально днищу розміщений подрібнюючий ротор з молотками, виступаючий з вікна над днищем на величину обмежуючого їх сегмента, але відрізняється тим, згідно корисної моделі, що подрібнюючий ротор наділено пристроєм для очищення днища від залишків корму, що включає прикріплені до нижньої частини бункера всередині паралельно днищу дві осі з шарнірно закріпленими на них лопатками - очищувальною та подавальною, до кінців останніх ближче до стінки бункера прикріплені ролики, з можливістю контакту і переміщення їх кожного окремо по своїй направляючій - кільцевій пластині, прикріпленій на змінній висоті над днищем до обичайки, яка закріплена по периметру днища, причому осі з поворотними лопатками розташовані вище обичайки, а одна з осей, з очищувальною лопаткою, розміщена по радіусу бункера, інша, з подавальною лопаткою, - паралельно їй на відстані не менше довжини обмежуючого сегмента. Крім цього, кожен ролик закріплено на кінці важеля, прикріпленого до втулки на осі з закріпленою також на втулці лопаткою, а кінець важеля з роликом наділено чистиком. Крім того, зміна (збільшення) висоти розташування направляючої над днищем для ролика подавальної лопатки починається біля початку сегмента, обмежуючого ротор, по ходу обертання бункера, і закінчується через 180°, а підняття направляючої, для проходу ролика та очищувальної лопатки над молотками ротора, починається за 90° до осі ротора по ходу лопатки і закінчується за сегментом. Наділення подрібнювача кормів пристроєм, що включає прикріплені до нижньої частини бункера дві осі з шарнірно закріпленими на них лопатками-очищувальною та подавальною - дозволяє лопаткам при обертанні бункера переміщатись по нерухомому днищу і як забезпечувати подачу корму на подрібнюючий ротор, так і очистку днища від залишків корму. Наявність ролика на кінці кожної лопатки та переміщення роликів по направляючих, прикріплених на різній змінній висоті на обичайці, закріпленій по периметру днища, дозволяє при проходженні лопаток над молотками трішки підняти їх, запобігаючи їх пошкодженню. Розташування осі з очищувальною лопаткою по радіусу бункера дозволяє опустити лопатку за прямокутним вікном, причому край лопатки буде паралельним краю вікна, щоб забезпечити відбір корму зразу ж після проходу лопаткою вікна з подрібнюючим ротором. Підняття лопатки на підході до вікна запобігає її пошкодженню при набіганні краю лопатки на обмежувальний сегмент подрібнюючого ротора. Зміщення осі подавальної лопатки на величину дуги сегмента дозволяє лопатці при підході до ротора бути паралельною краю вікна в днищі, забезпечуючи подачу на молотки у вікно весь корм, що переміщувався лопаткою. Профіль направляючої для ролика цієї лопатки дозволяє після скидання корму у вікно підняти лопатку для проходу її над зоною дії молотків з наступним опусканням 52059 4 лопатки на днище. Кріплення ролика до важеля, а важеля та лопатки до втулки, розміщеній на осі, дозволяє запобігти можливому перекосу лопатки від однобокого навантаження, а наявність чистиків на кінці важеля з роликом дозволяє очистити направляючі від часток корму, що випадково туди потрапили, а всі перераховані відмінності забезпечують очищення днища від залишків корму та покращення якості приготування корму. Подрібнювач кормів схематично зображений на фіг. 1, на фіг. 2 - вид зверху по А, на фіг. 3 та 4 вид по Б і В на лопатки, на фіг. 5 - розгортка профілів направляючих для роликів. Подрібнювач кормів включає вертикальний обертовий бункер 1 з дефлекторами 2, встановлений над нерухомим днищем 3, що має вікно 4, під яким розміщений подрібнювальний ротор 5 з молотками, що виступають із вікна 4 над днищем 3 при обертанні ротора 5 на величину обмежуючого їх сегмента 6. До нижньої частини бункера 1 всередині його паралельно днищу кріпляться дві осі 7 та 8 з розміщеними на них втулками 9 і 10, зафіксованими від осьового зміщення поперечкою 11. До втулки 9 кріпиться очищувальна лопатка 12 та до втулки 10 - подавальна лопатка 13, робочий край якої дорівнює довжині ротора 5. До кінців втулок 9 і 10 ближче до стінки бункера 1 прикріплені важелі 14 і 15, які мають на кінцях ролики 16 і 17 з можливістю контакту і переміщення їх кожного окремо по своїй направляючій - кільцевій пластині 18 і 19, прикріпленій на змінній висоті над днищем 3 до обичайки 20, яка закріплена по периметру днища 3, причому осі 7 та 8 з поворотними лопатками 12 та 13 розташовані вище обичайки 20. До кінців важелів 14 і 15 кріпляться чистики 21 та 22 корму, які переміщаються по направляючим 18 та 19 попереду роликів 16 і 17. Вісь 7 очищувальної лопатки 12 встановлена по радіусу бункера 1, а вісь 8 закріплена паралельно осі 7 на віддалі не менше довжини дуги сегмента 6. Направляюча 19 для ролика 17 подавальної пластини 13 розміщена, наприклад, біля самого днища 3, а біля початку сегмента 6 профіль направляючої піднімається на висоту, яка забезпечує переміщення лопатки 13 над подрібнюючим ротором 5, та опускається на днище 3 через 180° по ходу лопатки 13 від осі ротора 5, а підйом направляючої 18 (закріпленої паралельно і вище направляючої 19) для ролика 16 очищувальної лопатки 12 починається за 90° по ходу лопатки від осі ротора 5 і закінчується за сегментом 6. Працює подрібнювач кормів так. Корм, що поступає в бункер 1, дефлектором 2 подається до подрібнюючого ротора 5 через вікно 4, а після подрібнення транспортером 23 подається споживачу. Корм, який не захопив дефлектор, підхоплюється лопаткою 12, яка опускається на днище 3 після проходу її над сегментами 6 і переміщає корм по днищу 3 приблизно на кут 180°, потім очищувальна лопатка 12 піднімається над ротором 5 і опускається за ним. Подавальна лопатка 13, яка йде слідом, захоплює залишений корм і переміщує його до вікна 4 з подрібнюючим ротором 5. Скинувши корм у вікно 4, лопатка 13 піднімається над ротором 5 і в такому положенні пере 5 міщається на кут 90° по ходу обертання бункера 1, а потім знову опускається на днище 3. Послідовно опускаючись очищувальна 12 та подавальна 13 лопатки переміщаються по днищу 3 з перекриттям робочої зони і повністю очищують днище від за 52059 6 лишків корму. Чистики 21 та 22 скидають з направляючих 18 та 19 часточки корму, що випадково потрапили на них, щоб забезпечити рух роликів 16 та 17 по направляючих і відповідно, лопаток 12 та 13 по днищу. 7 Комп’ютерна верстка А. Крулевський 52059 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
