Пристрій для об’єднання двох енергосистем

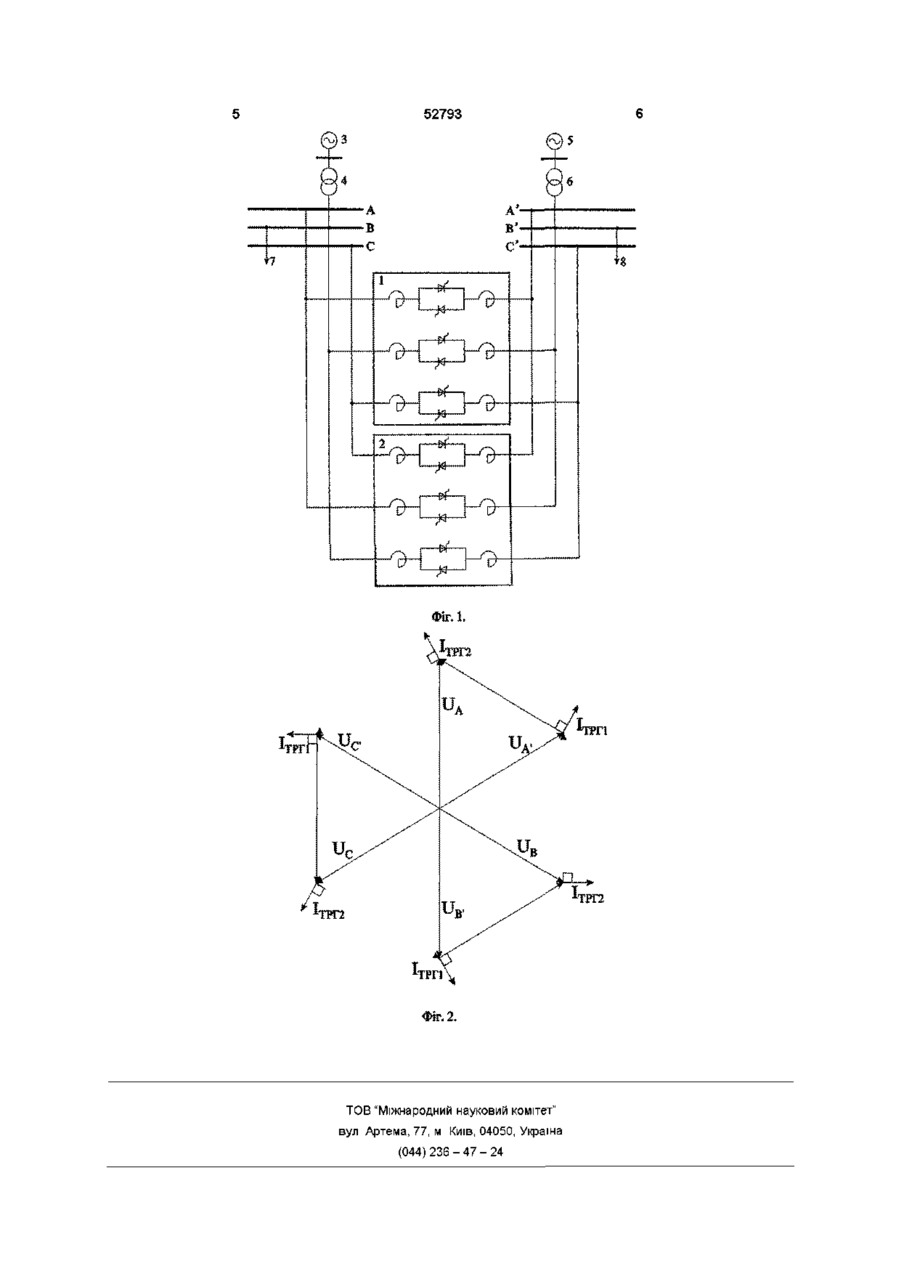

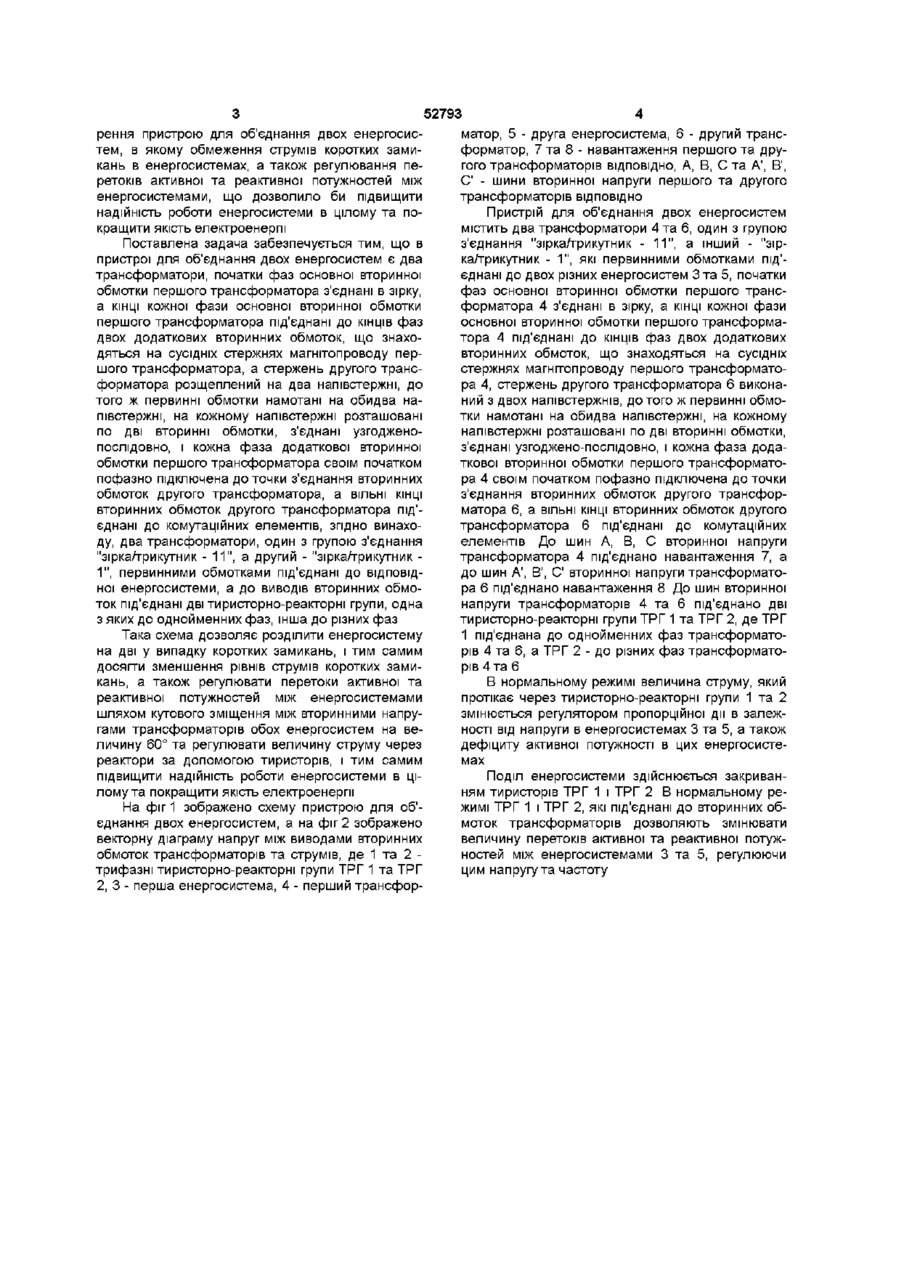

Пристрій для об'єднання двох енергосистем, який має два трансформатори, один з групою з'єднання "зірка^рикутник-И", а інший "зірка^рикутник-і", початки фаз основної вторинної обмотки першого трансформатора, з'єднані в зірку, а КІНЦІ кожної фази основної вторинної об мотки першого трансформатора під'єднані до КІНЦІВ фаз двох додаткових вторинних обмоток, що знаходяться на сусідніх стержнях магнітопроводу першого трансформатора, а стержень другого трансформатора виконаний з двох півстержнів, до того ж первинні обмотки намотані на обидва півстержні, на кожному півстержні розташовані по дві вторинні обмотки, з'єднані узгодженопослідовно, і кожна фаза додаткової вторинної обмотки першого трансформатора своїм початком пофазно підключена до точки з'єднання вторинних обмоток другого трансформатора, а ВІЛЬНІ КІНЦІ вторинних обмоток другого трансформатора під'єднані до комутаційних елементів, який відрізняється тим, що трансформатори первинними обмотками під'єднані до відповідної енергосистеми, а до виводів вторинних обмоток під'єднані дві тиристорно-реакторні групи, одна з яких до однойменних фаз, інша до різних фаз О Винахід відноситься до області електроенергетики та може бути використаний в системах розподілу електроенергії Відомий пристрій об'єднання двох енергосистем, який складається з трифазних трансформаторів, первинні обмотки яких під'єднані до енергосистем, а тиристори, з'єднані в трикутник і під'єднані до вторинних обмоток трансформаторів [А С № 936211 (СССР) Устройство для объединения двух энергосистем / А С Зеккель, Л А Коцес, А В Поссе и А В Черкаський — Б И 1982, № 22] Такий пристрій здійснює зменшення перетоків потужності і знижує установлену потужність обладнання і не дозволяє регулювати перетоки активної та реактивної потужностей, а також ділення об'єднаних двох енергосистем у випадку коротких замикань і тим самим зменшення рівнів струмів короткого замикання Найближчим за технічною суттю до запропонованого пристрою є пристрій для об'єднання двох енергосистем, який має два трансформатори, початки фаз основної вторинної обмотки першого трансформатора з'єднані в зірку, а КІНЦІ кожної фази основної вторинної обмотки першого транс форматора під'єднані до КІНЦІВ фаз двох додаткових вторинних обмоток, що знаходяться на сусідніх стержнях магнітопроводу першого трансформатора, а стержень другого трансформатора розщеплений на два напівстержні, до того ж первинні обмотки намотані на обидва напівстержні, на кожному напівстержні розташовані по дві вторинні обмотки, з'єднані узгоджено-послідовно, і кожна фаза додаткової вторинної обмотки першого трансформатора своїм початком пофазно підключена до точки з'єднання вторинних обмоток другого трансформатора, а ВІЛЬНІ КІНЦІ вторинних обмоток другого трансформатора під'єднати до комутаційних елементів, [АС № 1365239 (СССР) Устройство для объединения двух энергосистем / М В Агунов, Ф Д Гольденберг, Д А Зайцев и А Л Калинин — Б И 1988, № 1] Такий пристрій має низьку ефективність при регулюванні перетоків реактивної потужності, не здійснює регулювання перетоків активної потужності та ділення енергосистеми, і тим самим не забезпечує достатньої надійності роботи енергосистеми в цілому В основу винаходу поставлена задача ство СО Ю 52793 рення пристрою для об'єднання двох енергосистем, в якому обмеження струмів коротких замикань в енергосистемах, а також регулювання перетоків активної та реактивної потужностей між енергосистемами, що дозволило би підвищити надійність роботи енергосистеми в цілому та покращити якість електроенергії Поставлена задача забезпечується тим, що в пристрої для об'єднання двох енергосистем є два трансформатори, початки фаз основної вторинної обмотки першого трансформатора з'єднані в зірку, а КІНЦІ кожної фази основної вторинної обмотки першого трансформатора під'єднані до КІНЦІВ фаз двох додаткових вторинних обмоток, що знаходяться на сусідніх стержнях магнітопроводу першого трансформатора, а стержень другого трансформатора розщеплений на два напівстержні, до того ж первинні обмотки намотані на обидва напівстержні, на кожному напівстержні розташовані по дві вторинні обмотки, з'єднані узгодженопослідовно, і кожна фаза додаткової вторинної обмотки першого трансформатора своїм початком пофазно підключена до точки з'єднання вторинних обмоток другого трансформатора, а ВІЛЬНІ КІНЦІ вторинних обмоток другого трансформатора під'єднані до комутаційних елементів, згідно винаходу, два трансформатори, один з групою з'єднання "зіркал'рикутник - 11", а другий - "зірка^рикутник 1", первинними обмотками під'єднані до відповідної енергосистеми, а до виводів вторинних обмоток під'єднані дві тиристорно-реакторні групи, одна з яких до однойменних фаз, інша до різних фаз Така схема дозволяє розділити енергосистему на дві у випадку коротких замикань, і тим самим досягти зменшення рівнів струмів коротких замикань, а також регулювати перетоки активної та реактивної потужностей між енергосистемами шляхом кутового зміщення між вторинними напругами трансформаторів обох енергосистем на величину 60° та регулювати величину струму через реактори за допомогою тиристорів, і тим самим підвищити надійність роботи енергосистеми в цілому та покращити якість електроенергії На фіг 1 зображено схему пристрою для об'єднання двох енергосистем, а на фіг 2 зображено векторну діаграму напруг між виводами вторинних обмоток трансформаторів та струмів, де 1 та 2 трифазні тиристорно-реакторні групи ТРГ 1 та ТРГ 2, 3 - перша енергосистема, 4 - перший трансфор матор, 5 - друга енергосистема, 6 - другий трансформатор, 7 та 8 - навантаження першого та другого трансформаторів ВІДПОВІДНО, А, В, С та А', В', С - шини вторинної напруги першого та другого трансформаторів ВІДПОВІДНО Пристрій для об'єднання двох енергосистем містить два трансформатори 4 та 6, один з групою з'єднання "зірка^рикутник - 11", а інший - "зірка/три кутн и к - 1", які первинними обмотками під'єднані до двох різних енергосистем 3 та 5, початки фаз основної вторинної обмотки першого трансформатора 4 з'єднані в зірку, а КІНЦІ кожної фази основної вторинної обмотки першого трансформатора 4 під'єднані до КІНЦІВ фаз двох додаткових вторинних обмоток, що знаходяться на сусідніх стержнях магнітопроводу першого трансформатора 4, стержень другого трансформатора 6 виконаний з двох напівстержнів, до того ж первинні обмотки намотані на обидва напівстержні, на кожному напівстержні розташовані по дві вторинні обмотки, з'єднані узгоджено-послідовно, і кожна фаза додаткової вторинної обмотки першого трансформатора 4 своїм початком пофазно підключена до точки з'єднання вторинних обмоток другого трансформатора 6, а ВІЛЬНІ КІНЦІ вторинних обмоток другого трансформатора 6 під'єднані до комутаційних елементів До шин А, В, С вторинної напруги трансформатора 4 під'єднано навантаження 7, а до шин А', В', С вторинної напруги трансформатора 6 під'єднано навантаження 8 До шин вторинної напруги трансформаторів 4 та 6 під'єднано дві тиристорно-реакторні групи ТРГ 1 та ТРГ 2, де ТРГ 1 під'єднана до однойменних фаз трансформаторів 4 та 6, а ТРГ 2 - до різних фаз трансформаторів 4 та 6 В нормальному режимі величина струму, який протікає через тиристорно-реакторні групи 1 та 2 змінюється регулятором пропорційної дм в залежності від напруги в енергосистемах 3 та 5, а також дефіциту активної потужності в цих енергосистемах Поділ енергосистеми здійснюється закриванням тиристорів ТРГ 1 і ТРГ 2 В нормальному режимі ТРГ 1 і ТРГ 2, які під'єднані до вторинних обмоток трансформаторів дозволяють змінювати величину перетоків активної та реактивної потужностей між енергосистемами 3 та 5, регулюючи цим напругу та частоту 52793 ТРГ2 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
