Пристрій для контролю струму двох m-фазних випрямлячів

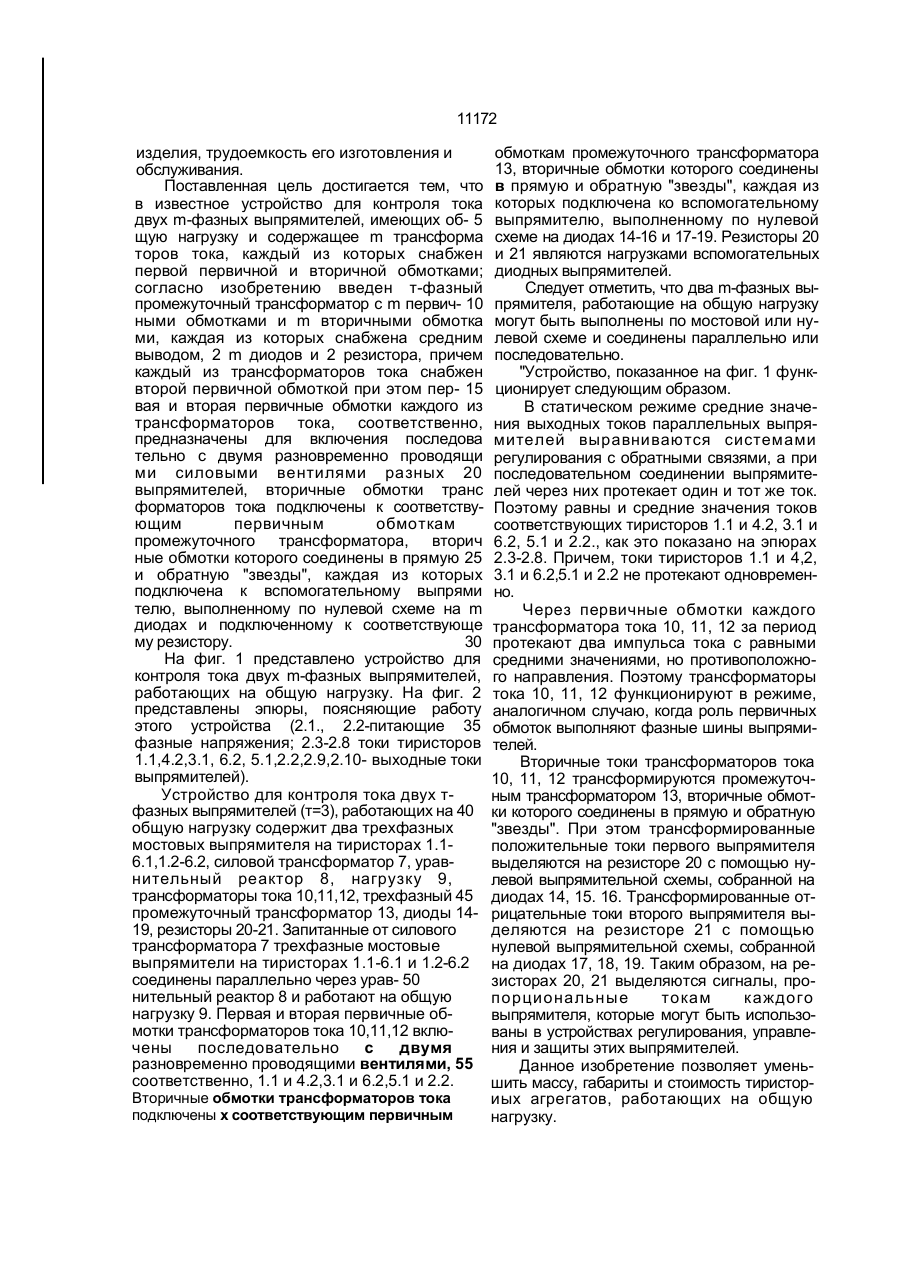

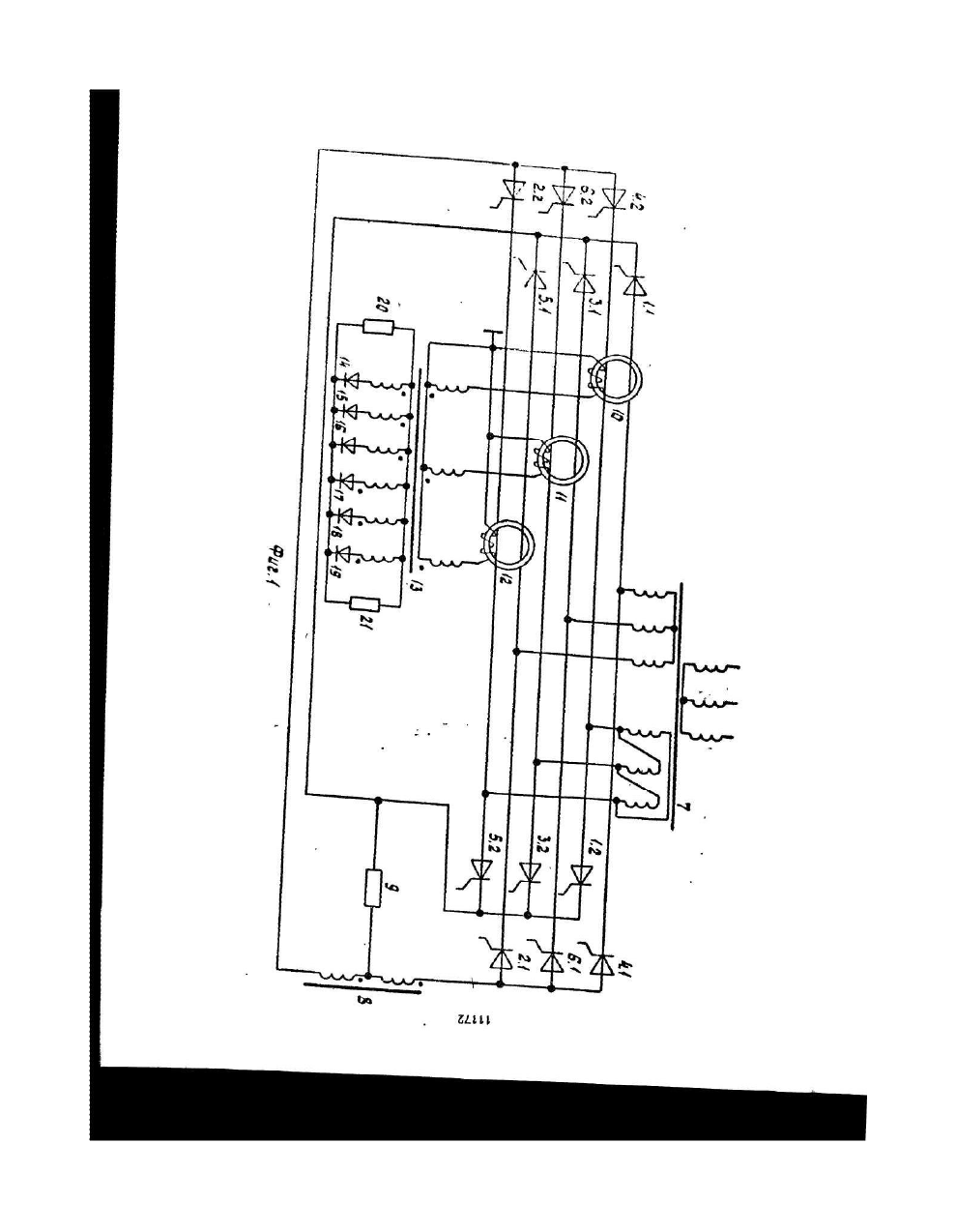

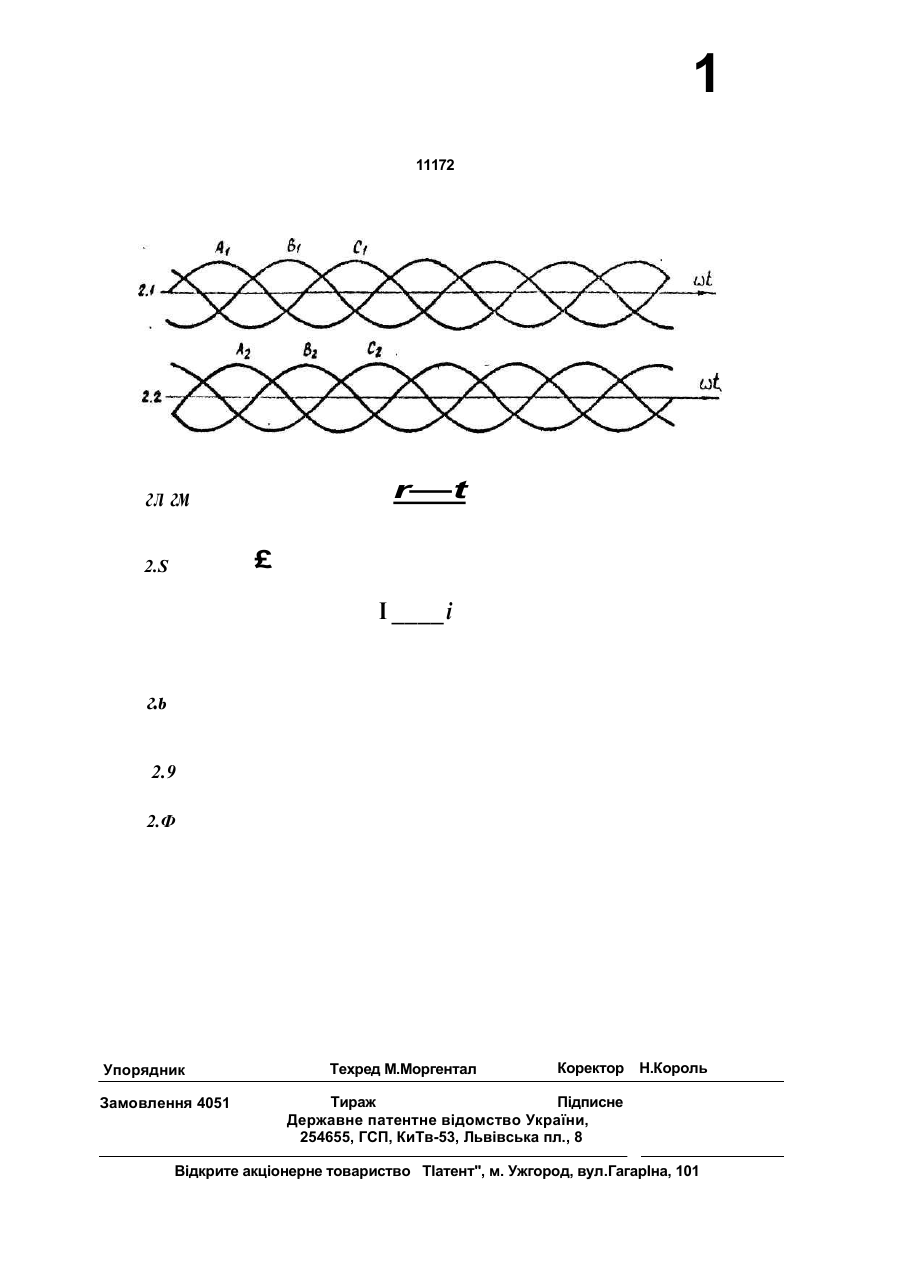

Устройство для контроля тока двух mфазных выпрямителей, имеющих общую на грузку, содержащее m трансформаторов тока, каждый из которых снабжен первой первичной и вторичной обмотками, о т л и ч а ю щ е е с я тем, что введен т-фазный промежуточный трансформатор с m первич ными обмотками и m вторичными обмотка ми, каждая из которых снабжена средним выводом, 2 m диодов и два резистора, при чем каждый из трансформаторов тока снаб жен второй первичной обмоткой, при этом первая и вторая первичные обмотки каждого из трансформаторов тока соответственно предназначены для включения последова тельно с двумя разновременно проводящи ми с ил о вы м и в ен т ил я м и разных выпрямителей, вторичные обмотки транс форматоров тока подключены к соответству ющ им первичны м обмоткам промежуточного трансформатора, вторич ные обмотки которого соединены в прямую и обратную "звезды", каждая из которых подключена к вспомогательному выпрями телю, выполненному по нулевой схеме на m диодах и подключенному к соответствующе му резистору. " * Изобретение относится к электротехнике, в частности, к преобразовательной технике, и мож ет быть использовано пр и проектировании мощных тиристорных выпрямителей, состоящих из двух параллельно или последовательно соединенных т-фазных выпрямителей, работающих на общую нагрузку. Наиболее близким по технической сущности к предлагаемому является устройство для контроля тока двенадцатипульсной параллельной схемы выпрямления [2]. Это устройство производит контроль токов двух трехфазных выпрямителей, работающих на общую нагрузку, и содержит шесть трансформаторов тока, каждый из которых снабжен первичной и вторичной обмотками. с > Недостатком устройства являются повышенные масса и габариты, обусловленные двойным комплектом трансформаторов тока. Этот недостаток особенно ощутим в мощных устройствах, пропускающих токи порядка тысяч ампер, где трансформатор тока имеет большие габариты. Целью изобретения является уменьшение массы и габаритов устройства для контроля тока. Это позволит снизить стоимость 11172 изделия, трудоемкость его изготовления и обслуживания. Поставленная цель достигается тем, что в известное устройство для контроля тока двух m-фазных выпрямителей, имеющих об- 5 щую нагрузку и содержащее m трансформа торов тока, каждый из которых снабжен первой первичной и вторичной обмотками; согласно изобретению введен т-фазный промежуточный трансформатор с m первич- 10 ными обмотками и m вторичными обмотка ми, каждая из которых снабжена средним выводом, 2 m диодов и 2 резистора, причем каждый из трансформаторов тока снабжен второй первичной обмоткой при этом пер- 15 вая и вторая первичные обмотки каждого из трансформаторов тока, соответственно, предназначены для включения последова тельно с двумя разновременно проводящи ми силовыми вентилями разных 20 выпрямителей, вторичные обмотки транс форматоров тока подключены к соответствующим первичным обмоткам промежуточного трансформатора, вторич ные обмотки которого соединены в прямую 25 и обратную "звезды", каждая из которых подключена к вспомогательному выпрями телю, выполненному по нулевой схеме на m диодах и подключенному к соответствующе му резистору. 30 На фиг. 1 представлено устройство для контроля тока двух m-фазных выпрямителей, работающих на общую нагрузку. На фиг. 2 представлены эпюры, поясняющие работу этого устройства (2.1., 2.2-питающие 35 фазные напряжения; 2.3-2.8 токи тиристоров 1.1,4.2,3.1, 6.2, 5.1,2.2,2.9,2.10- выходные токи выпрямителей). Устройство для контроля тока двух тфазных выпрямителей (т=3), работающих на 40 общую нагрузку содержит два трехфазных мостовых выпрямителя на тиристорах 1.16.1,1.2-6.2, силовой трансформатор 7, уравнительный реактор 8, нагрузку 9, трансформаторы тока 10,11,12, трехфазный 45 промежуточный трансформатор 13, диоды 1419, резисторы 20-21. Запитанные от силового трансформатора 7 трехфазные мостовые выпрямители на тиристорах 1.1-6.1 и 1.2-6.2 соединены параллельно через урав- 50 нительный реактор 8 и работают на общую нагрузку 9. Первая и вторая первичные обмотки трансформаторов тока 10,11,12 включены последовательно с двумя разновременно проводящими вентилями, 55 соответственно, 1.1 и 4.2,3.1 и 6.2,5.1 и 2.2. Вторичные обмотки трансформаторов тока подключены х соответствующим первичным обмоткам промежуточного трансформатора 13, вторичные обмотки которого соединены в прямую и обратную "звезды", каждая из которых подключена ко вспомогательному выпрямителю, выполненному по нулевой схеме на диодах 14-16 и 17-19. Резисторы 20 и 21 являются нагрузками вспомогательных диодных выпрямителей. Следует отметить, что два m-фазных выпрямителя, работающие на общую нагрузку могут быть выполнены по мостовой или нулевой схеме и соединены параллельно или последовательно. "Устройство, показанное на фиг. 1 функционирует следующим образом. В статическом режиме средние значения выходных токов параллельных выпрямителей выравниваются системами регулирования с обратными связями, а при последовательном соединении выпрямителей через них протекает один и тот же ток. Поэтому равны и средние значения токов соответствующих тиристоров 1.1 и 4.2, 3.1 и 6.2, 5.1 и 2.2., как это показано на эпюрах 2.3-2.8. Причем, токи тиристоров 1.1 и 4,2, 3.1 и 6.2,5.1 и 2.2 не протекают одновременно. Через первичные обмотки каждого трансформатора тока 10, 11, 12 за период протекают два импульса тока с равными средними значениями, но противоположного направления. Поэтому трансформаторы тока 10, 11, 12 функционируют в режиме, аналогичном случаю, когда роль первичных обмоток выполняют фазные шины выпрямителей. Вторичные токи трансформаторов тока 10, 11, 12 трансформируются промежуточным трансформатором 13, вторичные обмотки которого соединены в прямую и обратную "звезды". При этом трансформированные положительные токи первого выпрямителя выделяются на резисторе 20 с помощью нулевой выпрямительной схемы, собранной на диодах 14, 15. 16. Трансформированные отрицательные токи второго выпрямителя выделяются на резисторе 21 с помощью нулевой выпрямительной схемы, собранной на диодах 17, 18, 19. Таким образом, на резисторах 20, 21 выделяются сигналы, пропорциональные токам каждого выпрямителя, которые могут быть использованы в устройствах регулирования, управления и защиты этих выпрямителей. Данное изобретение позволяет уменьшить массу, габариты и стоимость тиристориых агрегатов, работающих на общую нагрузку. 1 11172 r—t гл гм £ 2.S I ____і г.ь 2.9 2.Ф Упорядник Замовлення 4051 Техред М.Моргентал Коректор Н.Король Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство ТІатент", м. Ужгород, вул.ГагарІна, 101
