Пристрій для виміру температури в зоні обробки виробу, головним чином на ріжучих лезах свердла

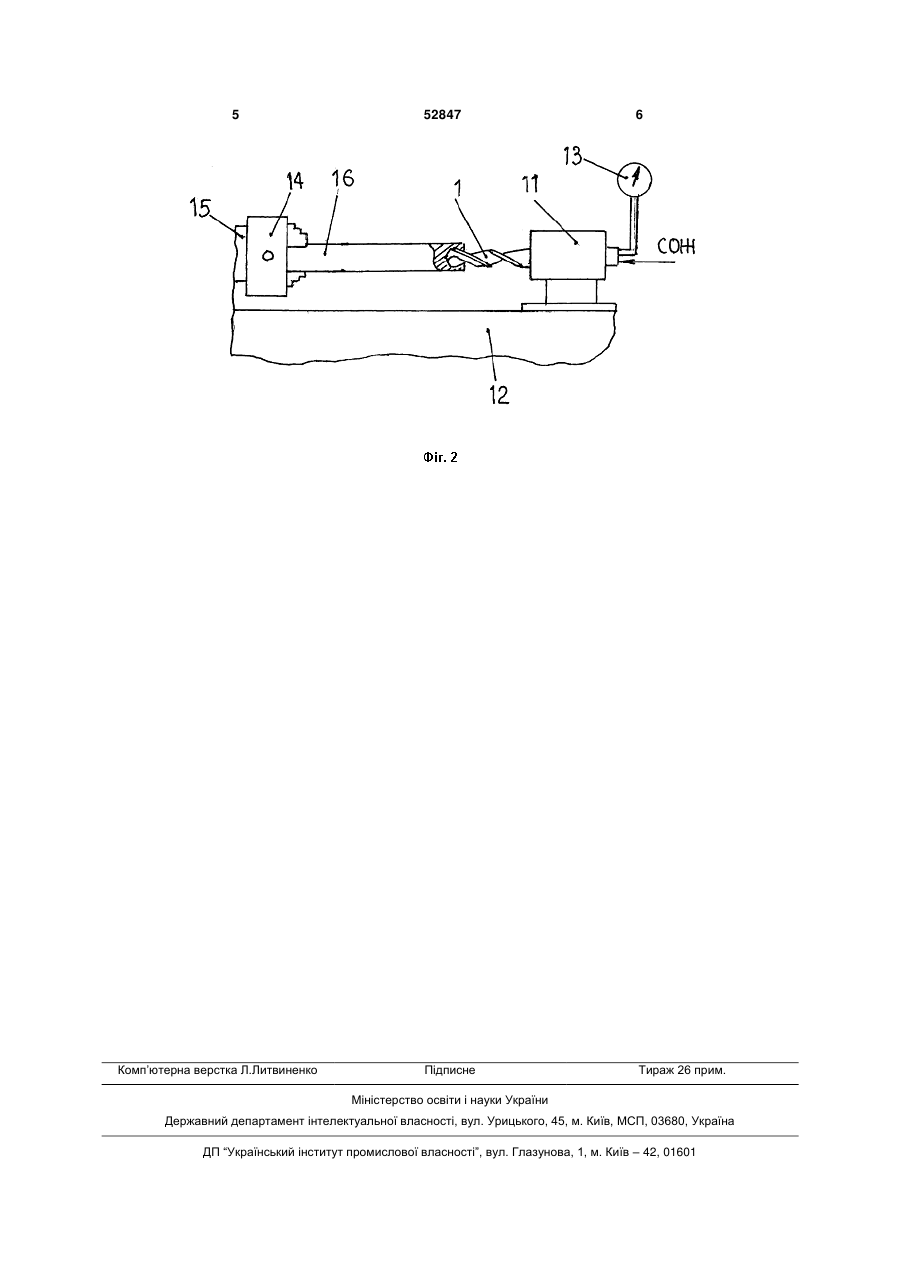

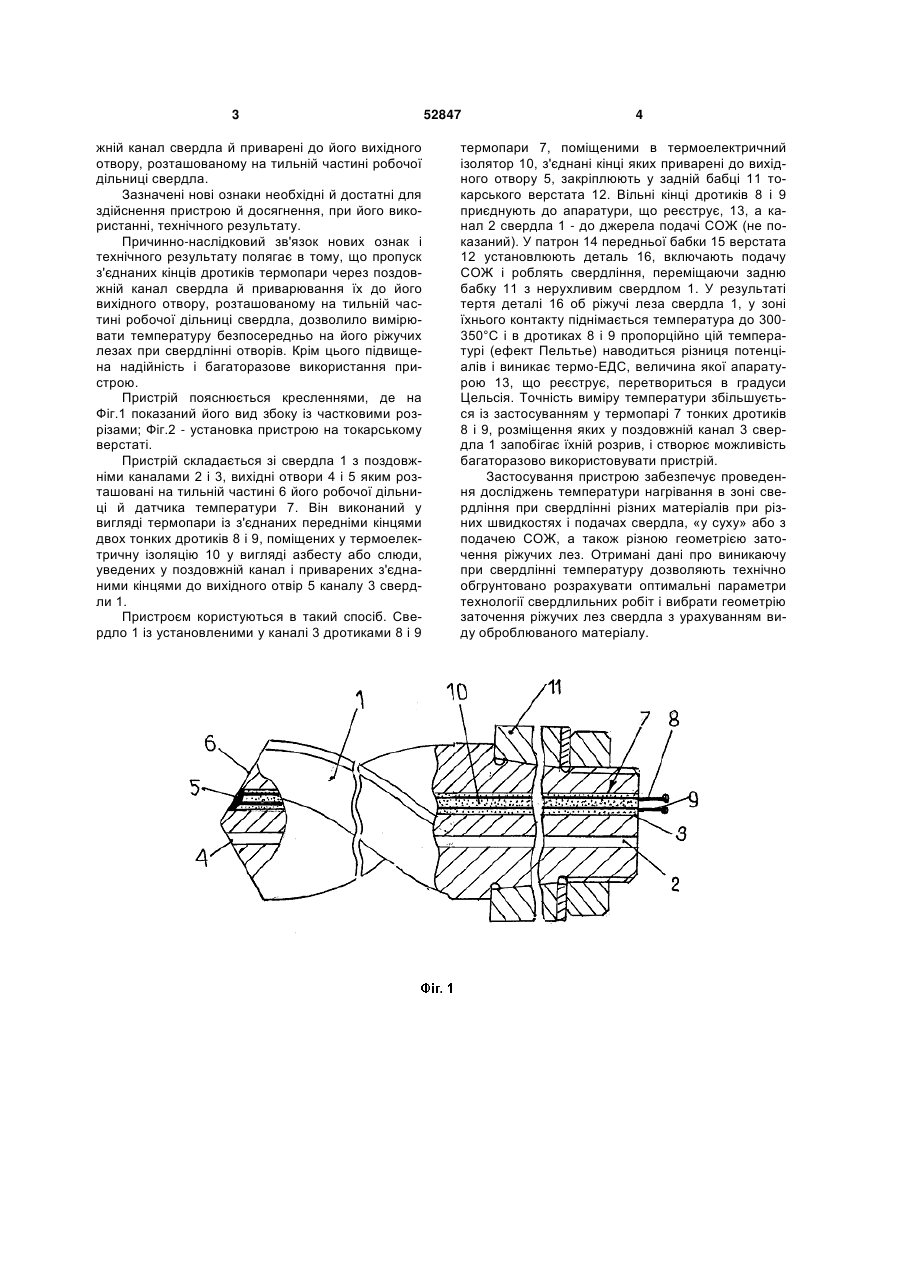

Пристрій для виміру температури в зоні обробки виробу, головним чином на ріжучих лезах све 3 жній канал свердла й приварені до його вихідного отвору, розташованому на тильній частині робочої дільниці свердла. Зазначені нові ознаки необхідні й достатні для здійснення пристрою й досягнення, при його використанні, технічного результату. Причинно-наслідковий зв'язок нових ознак і технічного результату полягає в тому, що пропуск з'єднаних кінців дротиків термопари через поздовжній канал свердла й приварювання їх до його вихідного отвору, розташованому на тильній частині робочої дільниці свердла, дозволило вимірювати температуру безпосередньо на його ріжучих лезах при свердлінні отворів. Крім цього підвищена надійність і багаторазове використання пристрою. Пристрій пояснюється кресленнями, де на Фіг.1 показаний його вид збоку із частковими розрізами; Фіг.2 - установка пристрою на токарському верстаті. Пристрій складається зі свердла 1 з поздовжніми каналами 2 і 3, вихідні отвори 4 і 5 яким розташовані на тильній частині 6 його робочої дільниці й датчика температури 7. Він виконаний у вигляді термопари із з'єднаних передніми кінцями двох тонких дротиків 8 і 9, поміщених у термоелектричну ізоляцію 10 у вигляді азбесту або слюди, уведених у поздовжній канал і приварених з'єднаними кінцями до вихідного отвір 5 каналу 3 свердли 1. Пристроєм користуються в такий спосіб. Свердло 1 із установленими у каналі 3 дротиками 8 і 9 52847 4 термопари 7, поміщеними в термоелектричний ізолятор 10, з'єднані кінці яких приварені до вихідного отвору 5, закріплюють у задній бабці 11 токарського верстата 12. Вільні кінці дротиків 8 і 9 приєднують до апаратури, що реєструє, 13, а канал 2 свердла 1 - до джерела подачі СОЖ (не показаний). У патрон 14 передньої бабки 15 верстата 12 установлюють деталь 16, включають подачу СОЖ і роблять свердління, переміщаючи задню бабку 11 з нерухливим свердлом 1. У результаті тертя деталі 16 об ріжучі леза свердла 1, у зоні їхнього контакту піднімається температура до 300350°С і в дротиках 8 і 9 пропорційно цій температурі (ефект Пельтье) наводиться різниця потенціалів і виникає термо-ЕДС, величина якої апаратурою 13, що реєструє, перетвориться в градуси Цельсія. Точність виміру температури збільшується із застосуванням у термопарі 7 тонких дротиків 8 і 9, розміщення яких у поздовжній канал 3 свердла 1 запобігає їхній розрив, і створює можливість багаторазово використовувати пристрій. Застосування пристрою забезпечує проведення досліджень температури нагрівання в зоні свердління при свердлінні різних матеріалів при різних швидкостях і подачах свердла, «у суху» або з подачею СОЖ, а також різною геометрією заточення ріжучих лез. Отримані дані про виникаючу при свердлінні температуру дозволяють технічно обгрунтовано розрахувати оптимальні параметри технології свердлильних робіт і вибрати геометрію заточення ріжучих лез свердла з урахуванням виду оброблюваного матеріалу. 5 Комп’ютерна верстка Л.Литвиненко 52847 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
