Пристрій зворотного обертання

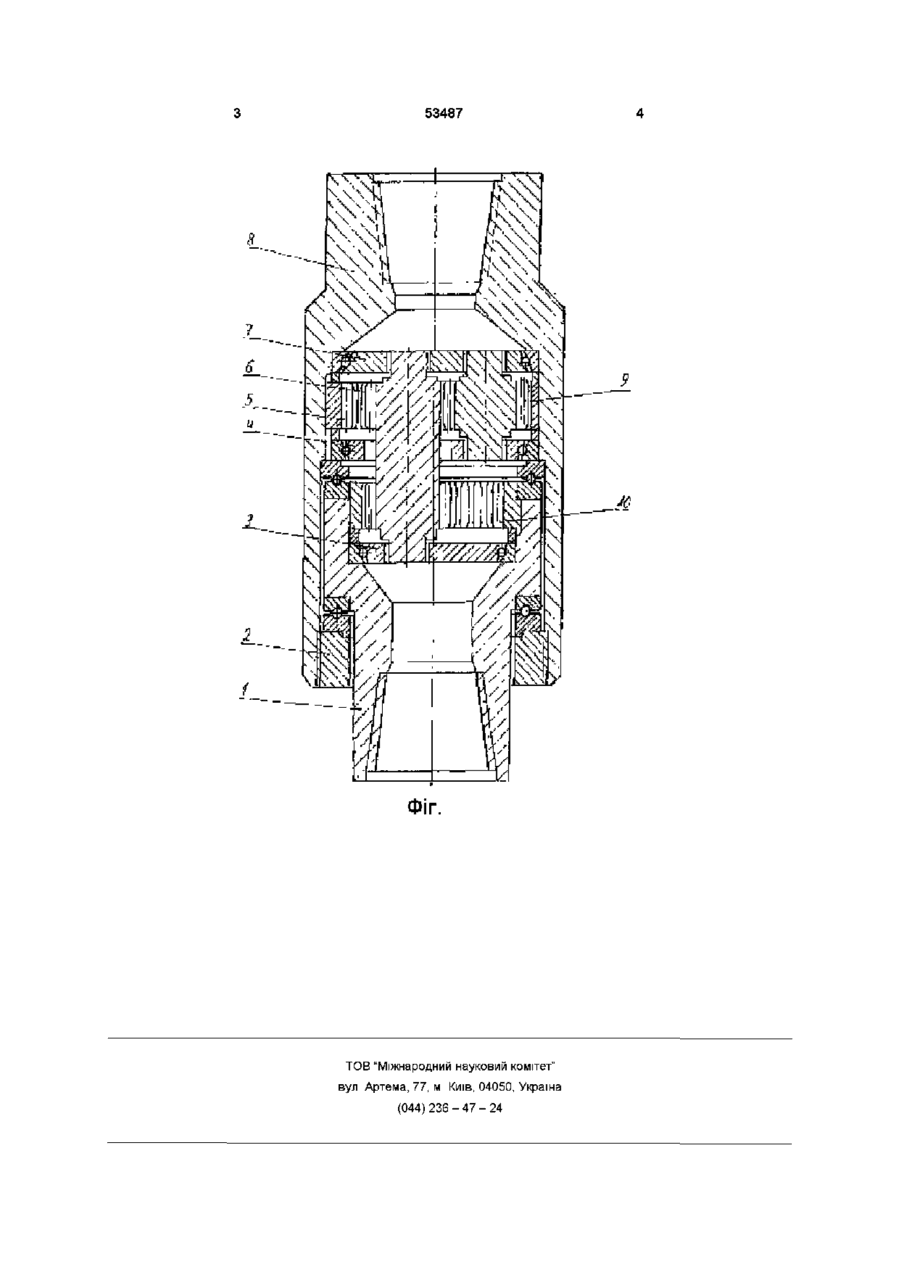

1 Пристрій зворотного обертання, що включає верхній і нижній перехідники, корпус, сателітний і стопорний механізми, який відрізняється тим, що корпус виконаний з двох частин, в яких вмонтовано редукторний механізм 2 Пристрій зворотного обертання за п 1, який відрізняється тим, що одна частина корпуса пристрою має праву різь, а друга - ліву, що дозволяє їх використати, як право-лівий перехідник 3 Пристрій зворотного обертання за п 1 , який відрізняється тим, що для стопоріння нижньої частини корпуса використовується ловильний інструмент Винахід належить до бурової техніки, застосовується для ліквідації аварій в свердловині Відома конструкція пристрою зворотного обертання, яка включає верхній і нижній перехідники, корпус, сателітний і стопорний механізми (опис патенту № 33314, Польща) Недоліком цієї конструкції є те, що стопорний механізм в робочому стані не допускає руху колони труб у вертикальному напрямку, а обмежений діаметр стопорного механізму робить не можливим застосування пристрою в кавернозному стовбурі свердловини В основу винаходу поставлено задачу удосконалити конструкцію пристрою зворотного обертання шляхом виконання корпуса пристрою з двох частин, в яких вмонтовано редукторний механізм Одна частина корпуса пристрою має праву різь, а друга ліву, що дозволяє їх використати, як право - лівий перехідник Для стопоріння нижньої частини корпуса пристрою використовується ловильний інструмент (мітчик, ковпак і інше) Така конструкція дозволяє рух колони труб у вертикальному напрямку в процесі ловильних робіт і проводити ловильні роботи не залежно від форми стовбура свердловини На фіг показано запропонований пристрій зворотного обертання, який складається з нижньої частини корпуса 1, стискуючого кільця 2, нижньої опорної плити 3, середньої опорної плити 4, верхньої внутрішньої шестерні 5, спареної зовнішньої шестерні 6, верхньої опорної плити 7, верхньої частини корпуса 8, зовнішньої шестерні 9 і нижньої внутрішньої шестерні 10 Для роботи пристроєм зворотного обертання нижню частину корпуса 1 з'єднують з ловильним інструментом, а верхню частину корпуса 8 з'єднують з колоною труб, на який пристрій спускають в свердловину Після допуску і накриття залишеної в свердловині колони труб навантажують на пристрій 10 20кН При обертанні колони труб вправо, закріплена у верхній частині корпуса 8 верхня внутрішня шестерня 5 обертає вправо зовнішню шестерню 9, яка обертає спарену зовнішню шестерню 6 вліво Спарена зовнішня шестерня 6 обертає вліво нижню внутрішню шестерню 10, яка закріплена в нижній частині корпуса 1 і обертає його вліво разом з ловильним інструментом В результаті цього проходить відкручування різі залишеної колони труб в свердловині Техніко-економічна ефективність заключається в зменшенні витрат часу на ліквідацію аварій і в можливості застосування пристрою не залежно від форми стовбура свердловини 1 00 ^ со Ю 53487 Фіг. ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
