Ролик стрічкового конвеєра

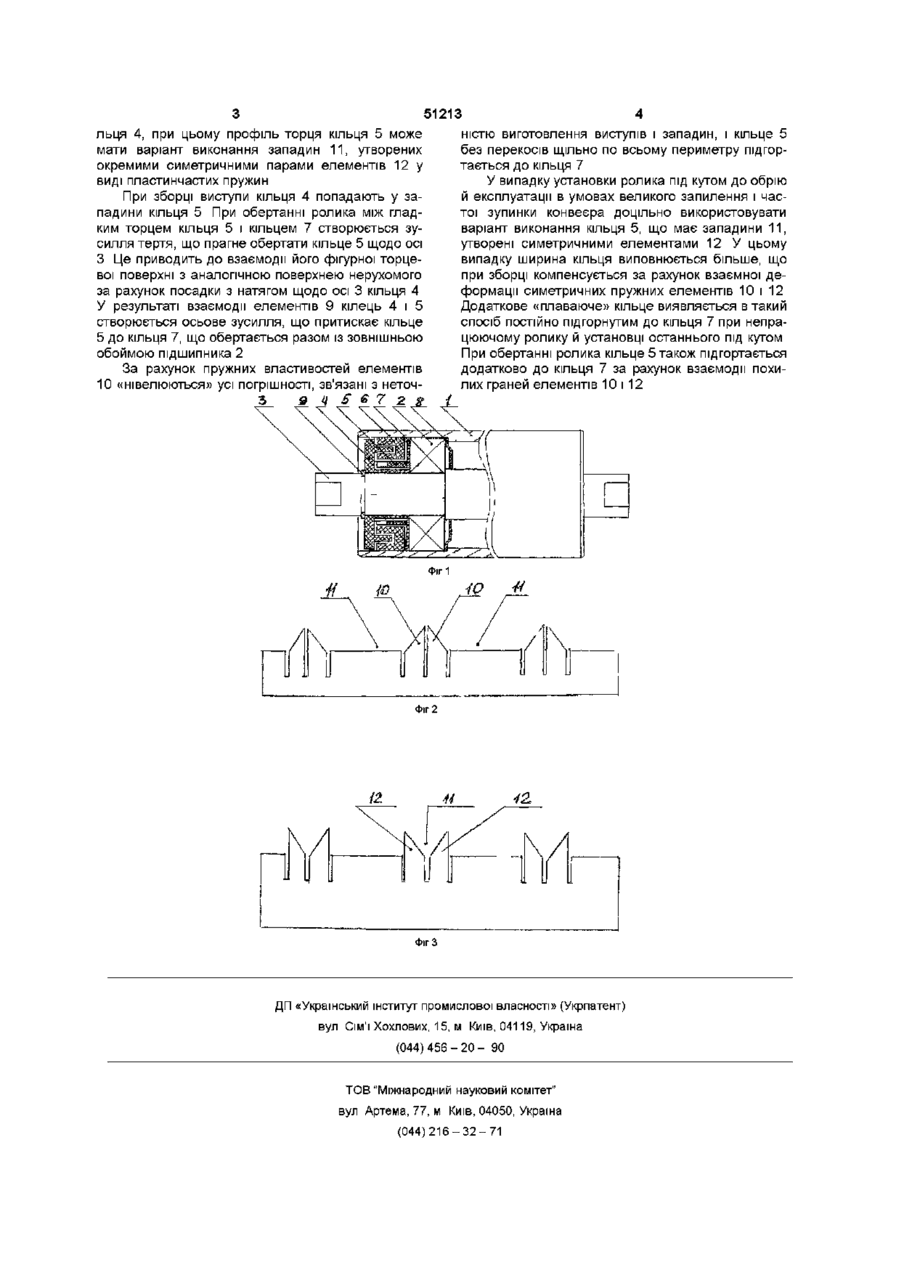

Ролик стрічкового конвеєра, що містить кор пус, ПІДШИПНИКОВІ вузли, обладнані по торцях ущільнювальними елементами, що мають два кільця зі зверненими один до одного з торцевих сторін виступами і западинами рівномірно розташованими по довжині окружності кілець з можливістю розміщення виступів одного з кілець у западинах іншого, який відрізняється тим, що виступи і западини утворені окремими симетричними парами елементів у вигляді пластинчастих пружин Винахід відноситься до конвеєрного транспорту і може бути використай у роликах різних конструкцій ВІДОМІ ролики для стрічкових конвеєрів, що містять корпус, ПІДШИПНИКОВІ вузли, постачені по торцях ущільнювальними елементами (див патент UA 18055 А кл B65G 39/00, 1996р) Однак такі ролики відрізняються малим терміном служби підшипникових вузлів, у зв'язку з ненадійною конструкцією ущільнювальних елементів Найбільш близьким технічним рішенням по сукупності ознак і ефекту, що досягається, є ролики, що містять корпус, ПІДШИПНИКОВІ вузли, постачені по торцях ущільнювальними елементами, що мають два кільця зі зверненими друг до друга з торцевих сторін виступами і западинами, рівномірно розташованими по довжині окружності кілець з можливістю розміщення виступів одного з кілець у западинах іншого (див патент UA 12150 кл B65G 39/09, 1996) Недоліком таких роликів є можливість перекосу додаткового «плаваючого» кільця у зв'язку з неточністю виготовлення виступів і западин порушення ущільнювального контакту додаткового «плаваючого» кільця і зовнішньою обоймою підшипника при припиненні обертання ролика (зупинці конвеєра), відсутність ущільнювального контакту додаткового «плаваючого» кільця і зовнішньої обойми підшипника верхнього підшипникового вузла при похилій установці ролика Метою винаходу є підвищення надійності ущільнювальних елементів за рахунок забезпечення наявності постійного ущільнювального контакту додаткового «плаваючого» кільця Зазначена мета досягається тим, що в роликах, що містять корпус, ПІДШИПНИКОВІ вузли, постачені по торцях ущільнювальними елементами, що мають два кільця зі зверненими друг до друга з торцевих сторін виступами і западинами, рівномірно розташованими по довжині окружності кілець з можливістю розміщення виступів одного з кілець у западинах іншого, виступи і западини утворені окремими симетричними парами елементів у виді пластинчастих пружин При проведенні пошуку не були виявлені технічні рішення, що мають ознаки, подібні з ознаками, що відрізняють технічне рішення від прототипу, що дозволяє зробити висновок про ВІДПОВІДНІСТЬ технічного рішення, що заявляється, критерію ІСТОТНІ ВІДМІННОСТІ На фіг 1 представлений ролик, поздовжній розріз, на фіг 2, 3 варіанти виконання додаткового кільця в розгорнутому по довжині окружності виді Ролик конвеєра складається з корпуса 1, підшипникових вузлів 2, що спираються на вісь 3 і постачених по торцях ущільнювальними елементами 4, 5, 6, 7, 8, зафіксованими на осі стопорним кільцем 9 Торцева поверхня ущільнювального кільця 4, звернена до підшипника 2, виконана у виді рівномірно розташованих по довжині окружності кільця виступів, утворених окремими симетричними парами елементів 10 у виді пластинчастих пружин і западин 11 Аналогічна поверхня виконана на торці додаткового «плаваючого» кільця 5, зверненому до кі CO Ю 51213 льця 4, при цьому профіль торця кільця 5 може мати варіант виконання западин 1 1 , утворених окремими симетричними парами елементів 12 у виді пластинчастих пружин При зборці виступи кільця 4 попадають у западини кільця 5 При обертанні ролика між гладким торцем кільця 5 і кільцем 7 створюється зусилля тертя, що прагне обертати кільце 5 щодо осі З Це приводить до взаємодії його фігурної торцевої поверхні з аналогічною поверхнею нерухомого за рахунок посадки з натягом щодо осі 3 кільця 4 У результаті взаємодії елементів 9 кілець 4 і 5 створюється осьове зусилля, що притискає кільце 5 до кільця 7, що обертається разом із зовнішньою обоймою підшипника 2 За рахунок пружних властивостей елементів 10 «нівелюються» усі погрішності, зв'язані з неточ 3 9 ністю виготовлення виступів і западин, і кільце 5 без перекосів щільно по всьому периметру підгортається до кільця 7 У випадку установки ролика під кутом до обрію й експлуатації в умовах великого запилення і частої зупинки конвеєра доцільно використовувати варіант виконання кільця 5, що має западини 11, утворені симетричними елементами 12 У цьому випадку ширина кільця виповнюється більше, що при зборці компенсується за рахунок взаємної деформації симетричних пружних елементів 10 і 12 Додаткове «плаваюче» кільце виявляється в такий спосіб постійно підгорнутим до кільця 7 при непрацюючому ролику й установці останнього під кутом При обертанні ролика кільце 5 також підгортається додатково до кільця 7 за рахунок взаємодії похилих граней елементів 10 і 12 Ч S Є 7 Фіг 2 Фіг З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
