Спосіб охорони виїмкової виробки

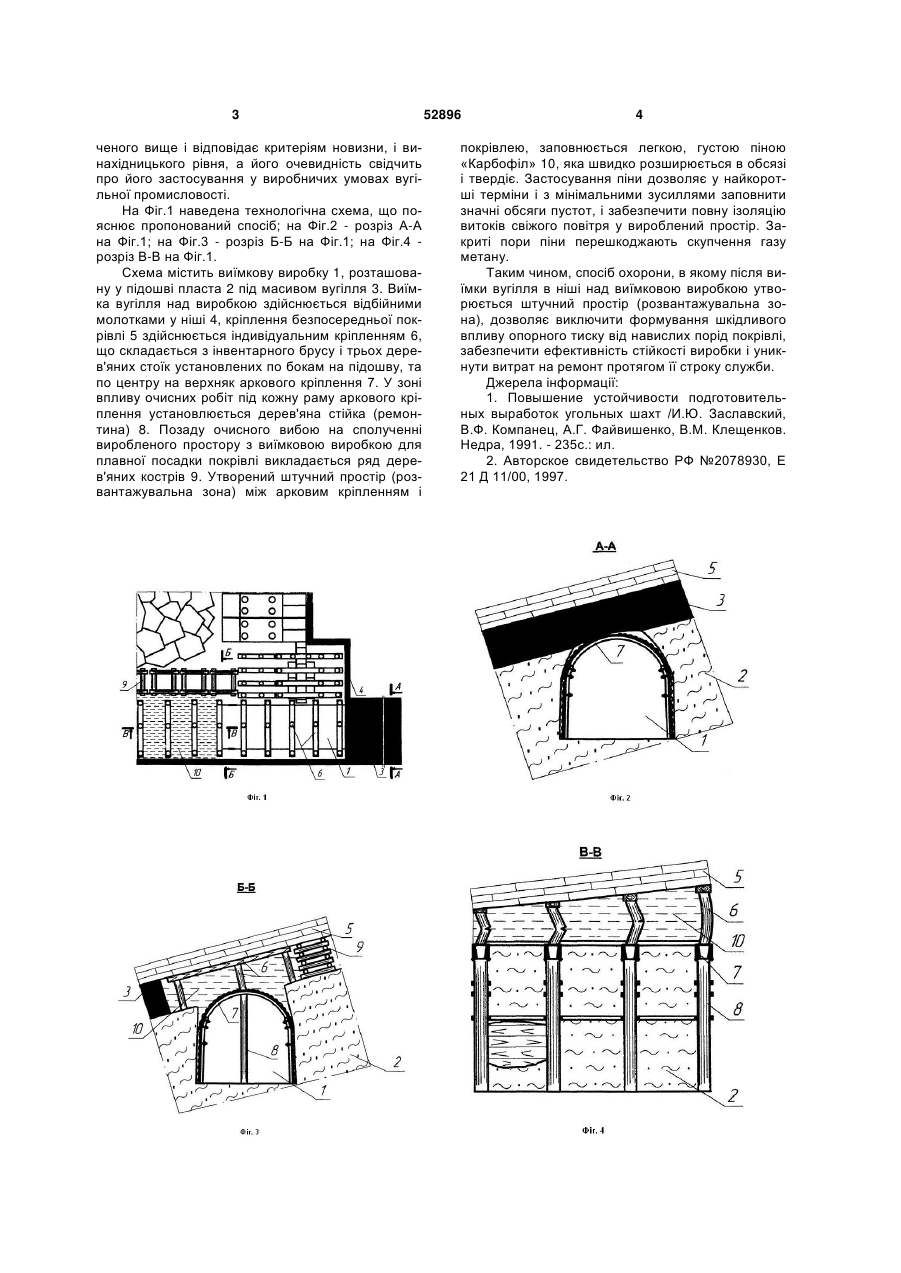

Спосіб охорони виїмкової виробки, що включає зведення окремо стоячих опор у підготовлених нішах поза зоною впливу опорного тиску, який відрізняється тим, що зводять податливі окремо стоячі опори у міру проведення ніші над виїмковою виробкою в зоні впливу опорного тиску. (19) (21) u201004071 (22) 07.04.2010 (24) 10.09.2010 (46) 10.09.2010, Бюл.№ 17, 2010 р. (72) ШТАНЬКО ЛЕОНИД АНДРЕЕВИЧ, РЄМІЗОВ ОЛЕКСІЙ ВАЛЕРІЙОВИЧ (73) УКРАЇНСЬКА ІНЖЕНЕРНО-ПЕДАГОГІЧНА АКАДЕМІЯ 3 ченого вище і відповідає критеріям новизни, і винахідницького рівня, а його очевидність свідчить про його застосування у виробничих умовах вугільної промисловості. На Фіг.1 наведена технологічна схема, що пояснює пропонований спосіб; на Фіг.2 - розріз А-А на Фіг.1; на Фіг.3 - розріз Б-Б на Фіг.1; на Фіг.4 розріз В-В на Фіг.1. Схема містить виїмкову виробку 1, розташовану у підошві пласта 2 під масивом вугілля 3. Виїмка вугілля над виробкою здійснюється відбійними молотками у ніші 4, кріплення безпосередньої покрівлі 5 здійснюється індивідуальним кріпленням 6, що складається з інвентарного брусу і трьох дерев'яних стоїк установлених по бокам на підошву, та по центру на верхняк аркового кріплення 7. У зоні впливу очисних робіт під кожну раму аркового кріплення установлюється дерев'яна стійка (ремонтина) 8. Позаду очисного вибою на сполученні виробленого простору з виїмковою виробкою для плавної посадки покрівлі викладається ряд дерев'яних кострів 9. Утворений штучний простір (розвантажувальна зона) між арковим кріпленням і 52896 4 покрівлею, заповнюється легкою, густою піною «Карбофіл» 10, яка швидко розширюється в обсязі і твердіє. Застосування піни дозволяє у найкоротші терміни і з мінімальними зусиллями заповнити значні обсяги пустот, і забезпечити повну ізоляцію витоків свіжого повітря у вироблений простір. Закриті пори піни перешкоджають скупчення газу метану. Таким чином, спосіб охорони, в якому після виїмки вугілля в ніші над виїмковою виробкою утворюється штучний простір (розвантажувальна зона), дозволяє виключити формування шкідливого впливу опорного тиску від навислих порід покрівлі, забезпечити ефективність стійкості виробки і уникнути витрат на ремонт протягом її строку служби. Джерела інформації: 1. Повышение устойчивости подготовительных выработок угольных шахт /И.Ю. Заславский, В.Ф. Компанец, А.Г. Файвишенко, В.М. Клещенков. Недра, 1991. - 235с.: ил. 2. Авторское свидетельство РФ №2078930, Е 21 Д 11/00, 1997. 5 Комп’ютерна верстка Л. Купенко 52896 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
