Компресор з рідинним поршнем

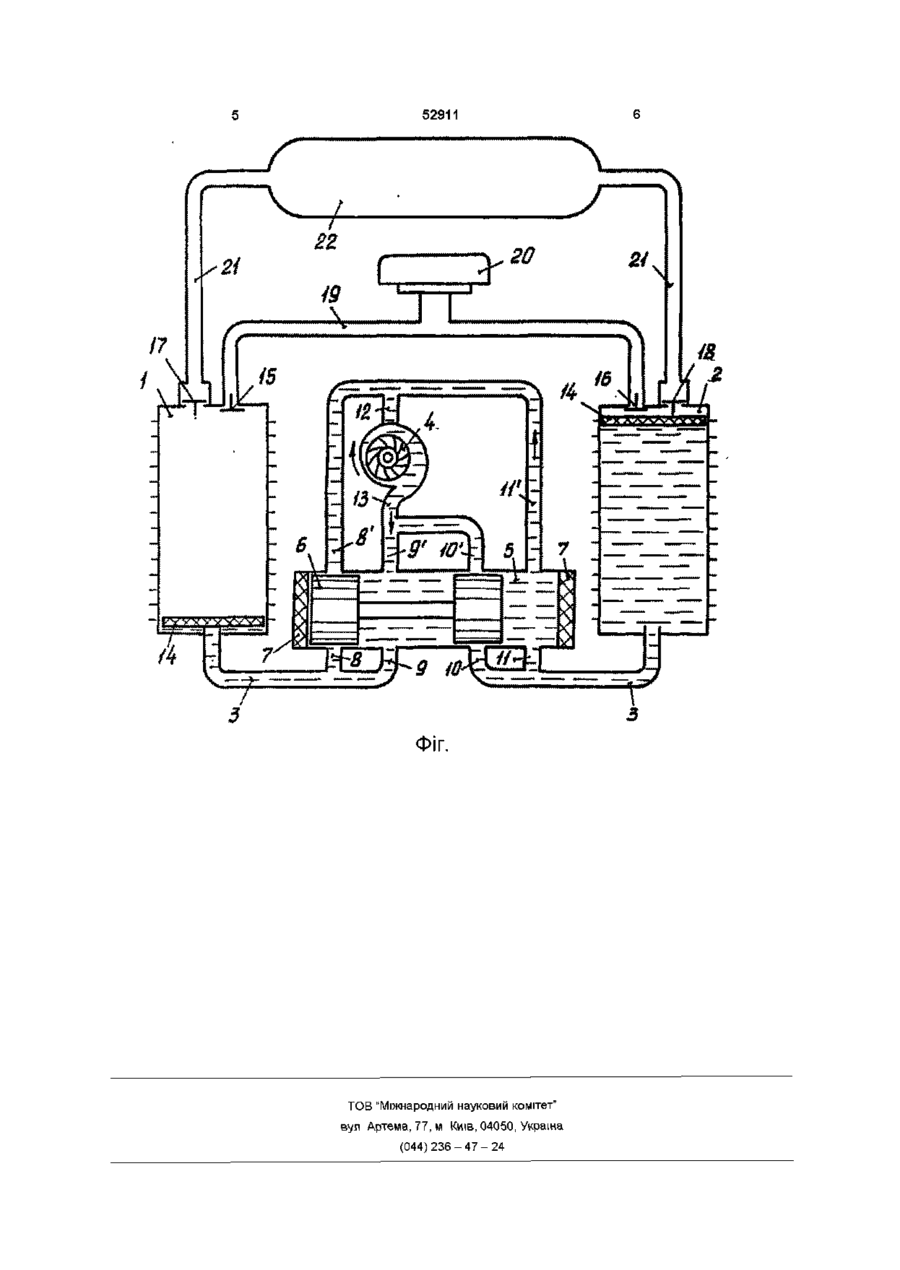

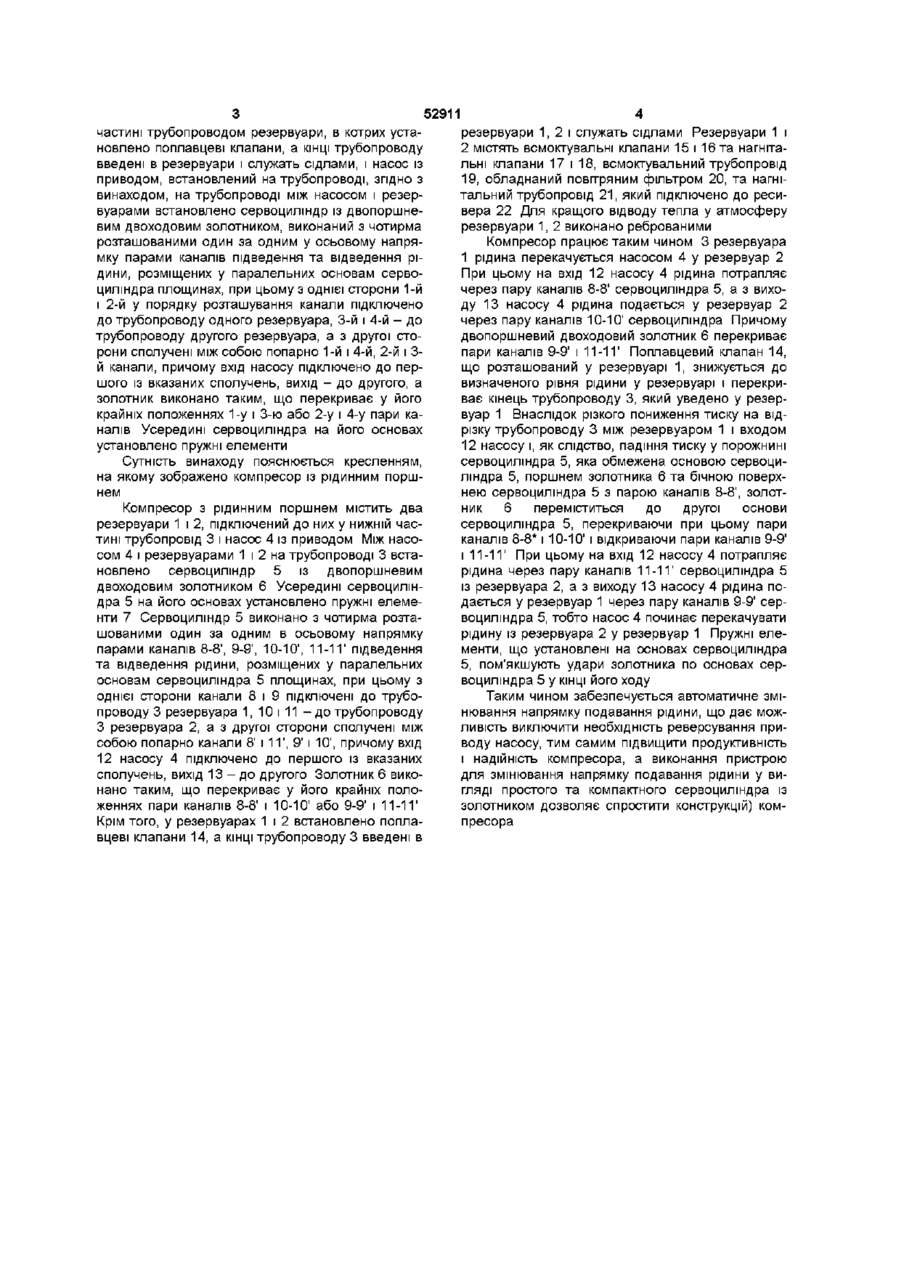

1 Компресор з рідинним поршнем, який містить два обладнаних у верхній частині всмоктувальними і нагнітальними клапанами і сполучених у нижній частині трубопроводом резервуари, в яких установлено поплавцеві клапани, а КІНЦІ трубопроводу введені в резервуари і служать сідлами, і насос з приводом, встановлений на трубопроводі, який відрізняється тим, що на трубопроводі між насосом і резервуарами встановлено сервоциліндр з двопоршневим двоходовим золотником, виконаний з чотирма розташованими один за одним в осьовому напрямку парами каналів підведення та відведення рідини, що розміщені у паралельних основам сервоциліндра площинах, при цьому з однієї сторони 1-й і 2-й у порядку розташування канали підключено до трубопроводу одного резервуара, 3-й і 4-й - до трубопроводу другого резервуара, а з другої сторони сполучені між собою попарно 1-й і 4-й, 2-й і 3-й канали, причому вхід насоса підключено до першого із вказаних сполучень, вихід - до другого, а золотник виконано таким, що перекриває у його крайніх положеннях 1-у і 3-ю або 2-у і 4-у пари каналів 2 Компресор із рідинним поршнем за п 1, який відрізняється тим, що всередині сервоциліндра на його основах установлено пружні елементи Винахід відноситься до машинобудування, а саме, компресоробудування і може бути використаний у компресорах із рідинним поршнем Відомо гідрокомпресор, який містить дві працюючі по черзі камери стиску із зливними трубками, нагнітальні клапани, пдропривід і механізм керування пдроприводом, який виконано у вигляді двоплечого коромисла з ємностями по кінцях Гідрокомпресор також містить другий пдропривід, запорні органи, напірний трубопровід з патрубками підведення води до камер, нормально закритий клапан із каналами живлення та виходу, приєднані до камер клапанні розподільники (див а с СССР № 1263906 МПК4 F04 В35/02 от 26 11 84, опубл в бюл №38,1986) Недоліком даного компресора є наявність у ньому двох пдроприводів, великої КІЛЬКОСТІ елементів керування, у тому числі клапанів, що призводить до ускладнення компресора і не забезпечує достатню його надійність Найбільш близьким до заявленого (прототипом) є компресор з рідинним поршнем, який містить два обладнаних у верхній частині всмоктувальними й нагнітальними клапанами і сполучених у нижній частині трубопроводом резервуари, в котрих установлено поплавцеві клапани, а КІНЦІ трубопроводу введені в резервуари та служать сід лами, і насос із приводом, що встановлений на трубопроводі При цьому привід обладнано електричко з'єднаними між собою перемикачами напрямку обертання з контактами, а у трубопроводі по обидві сторони від насоса встановлено датчики тиску, які взаємодіють із контактами перемикачів (див а с СССР №1153109 МІЖ4 F04 В36/02 от 14 12 83, опубл в бюл №16,1985) Однак у відомому компресорі для змінювання напрямку подавання рідини використано реверсування приводу насосу, що пов'язано з втратою продуктивності і вкрай несприятливим режимом роботи приводу внаслідок циклічно повторюваних його зупинок і пусків Недоліком є також складність конструкції, яка полягає в тому, що для реверсування привід обладнано електрично з'єднаними між собою перемикачами напрямку обертання з контактами, а в трубопроводі по обидві сторони від насосу встановлено датчики тиску, які взаємодіють із контактами перемикачів В основу винаходу поставлено задачу підвищення продуктивності компресора, спрощення конструкції й підвищення його надійності Поставлена задача досягається тим, що у компресорі з рідинним поршнем, який містить два обладнаних у верхній частині всмоктувальними й нагнітальними клапанами і сполучених у нижній ю 52911 частині трубопроводом резервуари, в котрих установлено поплавцеві клапани, а КІНЦІ трубопроводу введені в резервуари і служать сідлами, і насос із приводом, встановлений на трубопроводі, згідно з винаходом, на трубопроводі між насосом і резервуарами встановлено сервоциліндр із двопоршневим двоходовим золотником, виконаний з чотирма розташованими один за одним у осьовому напрямку парами каналів підведення та відведення рідини, розміщених у паралельних основам сервоциліндра площинах, при цьому з однієї сторони 1-й і 2-й у порядку розташування канали підключено до трубопроводу одного резервуара, 3-й і 4-й - до трубопроводу другого резервуара, а з другої сторони сполучені між собою попарно 1-й і 4-й, 2-й і 3й канали, причому вхід насосу підключено до першого із вказаних сполучень, вихід - до другого, а золотник виконано таким, що перекриває у його крайніх положеннях 1-у і 3-ю або 2-у і 4-у париканалів Усередині сервоциліндра на його основах установлено пружні елементи Сутність винаходу пояснюється кресленням, на якому зображено компресор із рідинним поршнем Компресор з рідинним поршнем містить два резервуари 1 і 2, підключений до них у нижній частині трубопровід 3 і насос 4 із приводом Між насосом 4 і резервуарами 1 і 2 на трубопроводі 3 встановлено сервоциліндр 5 із двопоршневим двоходовим золотником 6 Усередині сервоциліндра 5 на його основах установлено пружні елементи 7 Сервоциліндр 5 виконано з чотирма розташованими один за одним в осьовому напрямку парами каналів 8-8', 9-9', 10-10', 11-11' підведення та відведення рідини, розміщених у паралельних основам сервоциліндра 5 площинах, при цьому з однієї сторони канали 8 і 9 підключені до трубопроводу 3 резервуара 1, 10 і 11 - до трубопроводу З резервуара 2, а з другої сторони сполучені між собою попарно канали 8' і 11', 9' і 10', причому вхід 12 насосу 4 підключено до першого із вказаних сполучень, вихід 13 - до другого Золотник 6 виконано таким, що перекриває у його крайніх положеннях пари каналів 8-8' і 10-10' або 9-9' і 11-11' Крім того, у резервуарах 1 і 2 встановлено поплавцеві клапани 14, а КІНЦІ трубопроводу 3 введені в 4 резервуари 1, 2 і служать сідлами Резервуари 1 і 2 містять всмоктувальні клапани 15 і 16 та нагнітальні клапани 17 і 18, всмоктувальний трубопровід 19, обладнаний повітряним фільтром 20, та нагнітальний трубопровід 21, який підключено до ресивера 22 Для кращого відводу тепла у атмосферу резервуари 1, 2 виконано реброваними Компресор працює таким чином 3 резервуара 1 рідина перекачується насосом 4 у резервуар 2 При цьому на вхід 12 насосу 4 рідина потрапляє через пару каналів 8-8' сервоциліндра 5, а з виходу 13 насосу 4 рідина подається у резервуар 2 через пару каналів 10-10' сервоциліндра Причому двопоршневий двоходовий золотник 6 перекриває пари каналів 9-9' і 11-11' Поплавцевий клапан 14, що розташований у резервуарі 1, знижується до визначеного рівня рідини у резервуарі і перекриває кінець трубопроводу 3, який уведено у резервуар 1 Внаслідок різкого пониження тиску на відрізку трубопроводу 3 між резервуаром 1 і входом 12 насосу і, як слідство, падіння тиску у порожнині сервоциліндра 5, яка обмежена основою сервоциліндра 5, поршнем золотника 6 та бічною поверхнею сервоциліндра 5 з парою каналів 8-8', золотник 6 переміститься до другої основи сервоциліндра 5, перекриваючи при цьому пари каналів 8-8* і 10-10' і відкриваючи пари каналів 9-9' і 11-11' При цьому на вхід 12 насосу 4 потрапляє рідина через пару каналів 11-11' сервоциліндра 5 із резервуара 2, а з виходу 13 насосу 4 рідина подається у резервуар 1 через пару каналів 9-9' сервоциліндра 5, тобто насос 4 починає перекачувати рідину із резервуара 2 у резервуар 1 Пружні елементи, що установлені на основах сервоциліндра 5, пом'якшують удари золотника по основах сервоциліндра 5 у КІНЦІ його ходу Таким чином забезпечується автоматичне змінювання напрямку подавання рідини, що дає можливість виключити необхідність реверсування приводу насосу, тим самим підвищити продуктивність і надійність компресора, а виконання пристрою для змінювання напрямку подавання рідини у вигляді простого та компактного сервоциліндра із золотником дозволяє спростити конструкцій) компресора 52911 / V 2І r 19 22 л J 20 Фіг. TOB "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24 \
