Спосіб очищення газу від частинок з магнітною компонентою

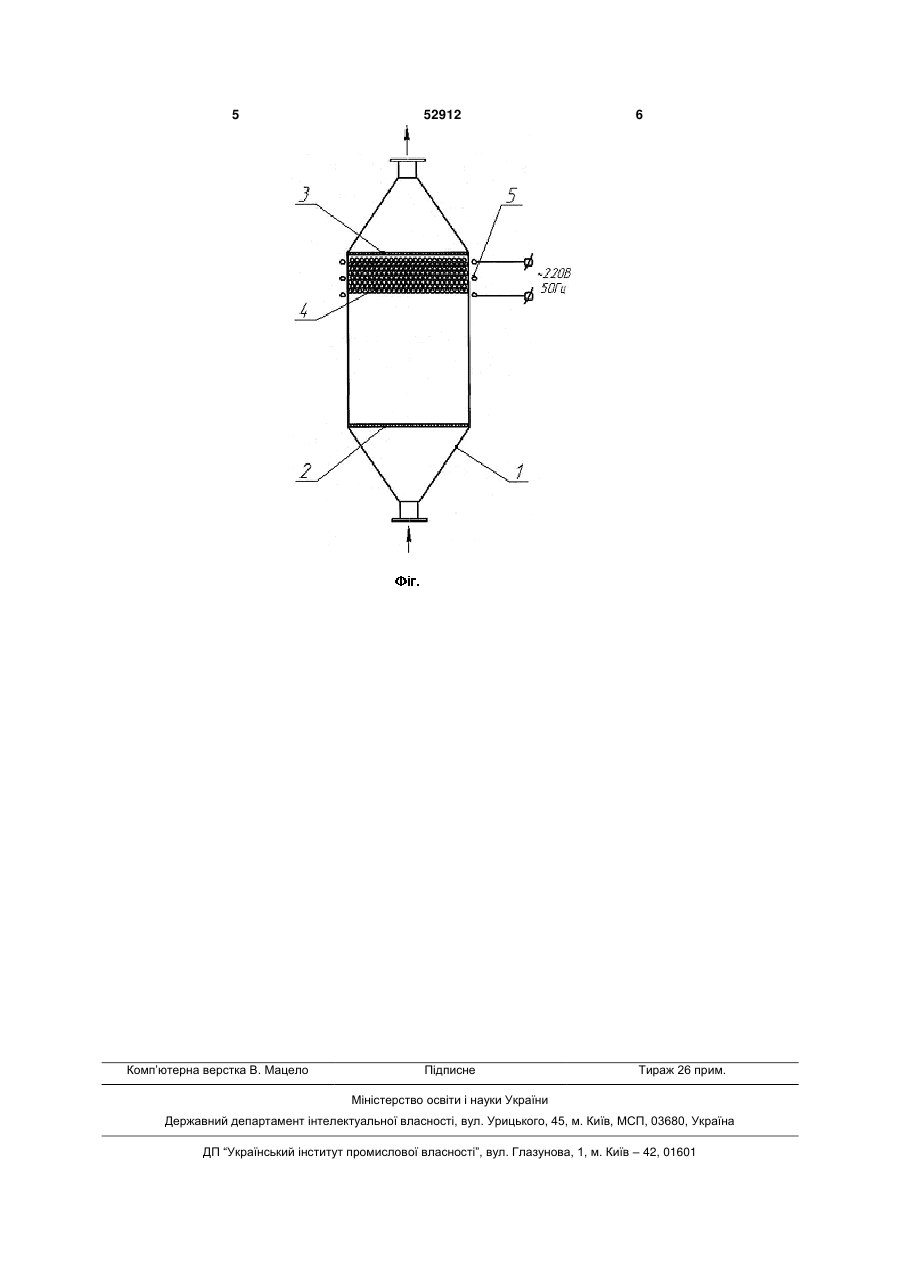

Спосіб очищення газу від частинок з магнітною компонентою, що включає пропускання газу 3 52912 4 Реалізація способу із зазначеними відмітними частинок зварювального аерозолю, утворюваного ознаками забезпечує збільшення сил взаємодії під час виконання зварювальних робіт. між гранулами і уловлюваними з газу частинками. Спосіб здійснюється за допомогою апарата При цьому з'являється можливість регулювання псевдозрідженого шару, виконаного зі скла діамезазначених сил шляхом змінювання величини зовтром 30 мм, навколо якого розташована котушка нішнього магнітного поля. індуктивності. В апараті встановлено дві горизонВідключення зовнішнього магнітного поля під тальні тарілки. Відстань між тарілками може змічас регенерації гранул значно ослаблює сили зченюватися від 25 мм до 500 мм. Висота шару граплення виділених з газу частинок з гранулами, що нул складала 25 мм. У якості гранул для сприяє відділенню зазначених частинок від гранул, утворення псевдозрідженого шару використовуващо піддаються регенерації. лися гранули на поверхню яких було нанесено На фіг. наведено приклад виконання апарата шар магнетику (оксиду заліза). для реалізації пропонованого способу. Для уловлювання укрупнених агрегатів викоГаз із завислими в ньому частинками з магнітристовувався циклон типу ЦН-15 з діаметром корною компонентою подають в апарат, де він потрапусу 30 мм. Як газодувку використовували промипляє в зону магнітної коагуляції, утворену стінкою словий пилосос КУ-01. Вхідний патрубок апарата корпуса 1 апарата і двома тарілками 2 і 3, між якипсевдозрідженого шару був з'єднаний з газопроми розташовано шар гранул 4. Під дією динамічводом, що відводив повітря з аерозолем від званих сил внаслідок забезпечення швидкості газу не рювального поста. Вихідний патрубок циклона був менше від швидкості пневмотранспорту шар граз'єднаний з тканинним фільтром. Вловлювання нул 4 притискається до верхньої тарілки 3. частинок зварювального аерозолю, що пройшли Далі за допомогою котушки індуктивності 5 у крізь псевдозріджений шар та циклон, велось на шарі гранул 4, на поверхню яких попередньо нафільтр з тканини Петрянова типу ФППД-4. Ефекнесено магнетик, створюють магнітне поле, яке тивність вловлювання часток аерозолю оцінювасприяє затриманню наявних в газі частинок з маглась ваговим методом на аналітичних вагах ВЛАнітною компонентою. Після цього на поверхні гра200М. нул 4 відбувається утворення агрегатів уловлених Зварювальний аерозоль створювався в прочастинок. цесі зварювання за допомогою електродів УОНИ. Для регенерації гранул 4 на короткий час (заВміст магнітної компоненти складав 60 %. Основзвичай від 1 до 3 с) зменшують швидкість газу, на маса – 98 % частинок аерозолю мала розмір гранули падають на нижню тарілку 2 і внаслідок 0,1...1,0 мкм. цього агрегати виділених частинок руйнуються. Під час руху очищуваного газу крізь шар граПісля відновлення потоку газу зі швидкістю, не нул створювався режим псевдозрідженого шару. меншою від швидкості пневмотранспорту, фрагШвидкість подачі газу складала 1,5 м/с, гідравлічменти зазначених агрегатів проходять крізь грануний опір шару гранул складав 2 кПа, ступінь очистли 4 і видаляються за межі апарата. Далі ці фрагки =85 %. менти під дією відцентрових сил, наприклад, у Таким чином, застосування пропонованої коциклоні (не показаний) видаляються з газового рисної моделі дозволяє забезпечити виділення з потоку. Процеси осадження й регенерації повтогазу частинок з магнітною компонентою, розмір рюють багаторазово. яких менше 1 мкм, а отже - і підвищення ефективПриклад. Пропонований спосіб було реалізоності газоочищення. вано на прикладі очищення повітря від твердих 5 Комп’ютерна верстка В. Мацело 52912 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
